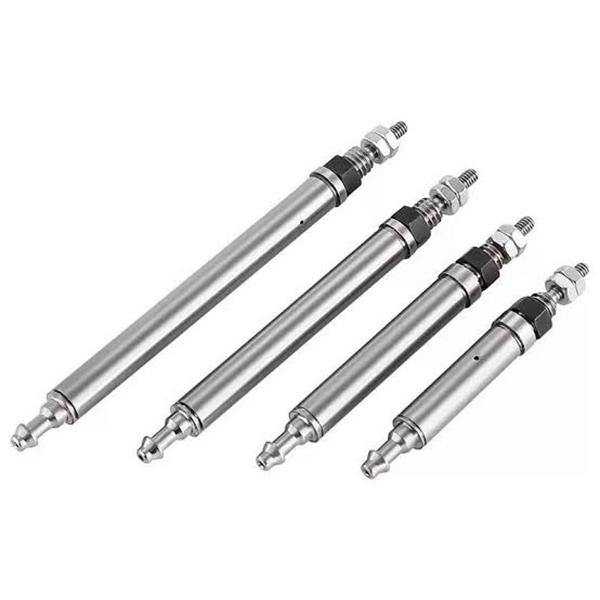

Silinder Pin Miniatur Siri CJ1 (Silinder Udara Mikro Sangat Kecil φ2.5 / φ4mm)

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

     Siri SOLH CJ1 ialah silinder jenis pin bertindak tunggal / berganda ultra-miniatur. Merit teras: garis besar kecil ultra padat, pembinaan ringan, tujahan keluaran rendah dan tindak balas pantas. Direka untuk memandu ketepatan dalam ruang terkurung, tugas tolak & tarik beban mikro, stesen miniatur untuk elektronik & automasi 3C. Ia adalah penggerak teras untuk aplikasi automasi mikro.

Struktur Teras & Ciri Reka Bentuk

     -- Jenis Pemacu: Lakonan tunggal (kepulangan musim bunga) & Lakonan berganda.Pilihan bor: φ2.5 (lakonan tunggal eksklusif); φ4 (tersedia untuk lakonan tunggal / berganda).

     -- Ciri Struktur: Badan bulat, rod omboh pin langsing, tiada kusyen terbina dalam, pelekap asas hujung benang. φ4 model diameter luar badan hanya 4mm, berat bersih serendah beberapa gram.

     -- Prestasi Dinamik: Struktur bebas kusyen membolehkan tindak balas omboh pantas. Kelajuan operasi: 50~500mm/s, sesuai untuk pergerakan lejang pendek frekuensi tinggi.

     -- Bahan & Pengedap: Badan aluminium anod yang keras, komponen pengedap NBR, reka bentuk bebas minyak, serasi dengan persekitaran bengkel yang bersih atau sedikit berminyak.

     -- Pemasangan Fleksibel: Versi asas dengan benang pada kedua-dua hujung untuk penetapan paksi. Orientasi port pada kepala sisi rod boleh dilaraskan ±90°, sesuai untuk penghalaan tiub dalam susun atur yang sempit.

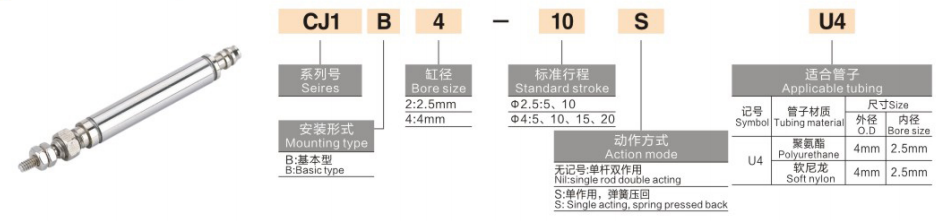

Peraturan Pengekodan Model Lengkap

   1. Contoh Model：CJ1B4-10SU4

   2. Contoh Rujukan Pesanan Standard

     -- CJ1B2-10SU4：Bore 2.5, lejang 10, pemulangan spring lakonan tunggal

     -- CJ1B4-15U4：Bore 4, lejang 15, lakonan berganda

     -- CJ1B4-5SU4：Lubang 4, lejang 5, pemulangan spring lakonan tunggal

Spesifikasi Teknikal Teras Universal (Tekanan Bekalan 0.5MPa)

Kelebihan Daya Saing Teras

   1. Jejak ultra-miniatur untuk ruang pemasangan yang ketat

     -- Bore minimum φ2.5, diameter luar badan φ4, berat hanya 2~3.5g, mudah disepadukan ke dalam susun atur peralatan ultra-kompak.

   2. Pemanduan linear berketepatan tujahan rendah

     -- Julat tujahan output 0.64~6.3N @0.5MPa, sesuai untuk beban mikro ≤100g, mengelakkan kerosakan hentaman pada bahan kerja kecil yang halus.

   3. Tindak balas pantas frekuensi tinggi

     -- Struktur bebas kusyen memberikan penggerak pantas, menyokong ≥300 kitaran seminit operasi lejang pendek untuk meningkatkan kecekapan pengeluaran.

   4. Operasi tanpa minyak & hayat perkhidmatan yang panjang

     -- Sistem pengedap NBR menyokong udara termampat bebas minyak untuk persekitaran pengeluaran yang bersih; hayat perkhidmatan mekanikal ≥3 juta kitaran.

   5. Arah port boleh laras & pemasangan mudah

     -- Port udara sisi rod boleh diputar ±90°. Benang luaran dwi hujung membenarkan penguncian paksi terus tanpa pendakap pelekap tambahan, memudahkan pentauliahan di tapak.

Pilihan Pemasangan & Aplikasi Perindustrian Biasa

   1. Borang Pemasangan

     -- Pemasangan benang paksi: Skru terus kedua-dua hujung pada peralatan untuk gerakan tolak-tarik lurus

     -- Pemasangan pendakap sisi: Pendakap kecil pilihan untuk pemasangan sisi, sesuai untuk buaian atau pemanduan sisi

   2. Senario Aplikasi Biasa

     -- 3C & Elektronik: Ujian ketahanan butang mudah alih, pengapit bahagian plastik mikro, lontar cip & kedudukan

     -- Instrumentasi Ketepatan: Pensuisan injap mini, kedudukan gentian optik, mekanisme pelarasan halus

     -- Automasi Umum: Pemuatan/pemunggahan komponen mikro, pengelupasan label ringan, penggerak jig kecil

     -- Peralatan Perubatan: Pergerakan teleskopik instrumen kecil, pendorong cecair mikro, pemasangan kedudukan ketepatan

Panduan Pemilihan Pantas 3 Langkah

   1. Pemilihan gerek berdasarkan muatan

     -- φ2.5 untuk beban ≤50g；φ4 untuk beban 50~100g. Rizab minimum 50% margin keselamatan kerana ciri tujahan yang rendah.

   2. Pengesahan strok

     -- Pilih lejang mengikut jarak perjalanan yang diperlukan; utamakan pukulan yang lebih pendek untuk operasi frekuensi tinggi yang stabil.

   3. Pemilihan mod tindakan

     -- Lakonan tunggal (dengan akhiran S): Tolak/tarik satu arah dengan set semula spring untuk reka bentuk keselamatan gagal kuasa

     -- Lakonan dua kali: Pemanduan linear tepat dua hala tanpa spring balik

Ringkasan Satu Ayat

     Silinder pneumatik pin ultra-miniatur SOLH CJ1 tersedia dalam varian pengembalian spring tunggal dan dua lakonan dengan gerek φ2.5 / φ4, reka bentuk padat ultra-ringan dan arah pelabuhan udara boleh laras, menyediakan gerakan linear mikro berketepatan tujahan rendah, digunakan secara meluas untuk ujian 3C, instrumen ketepatan dan peralatan automasi kecil perubatan.
