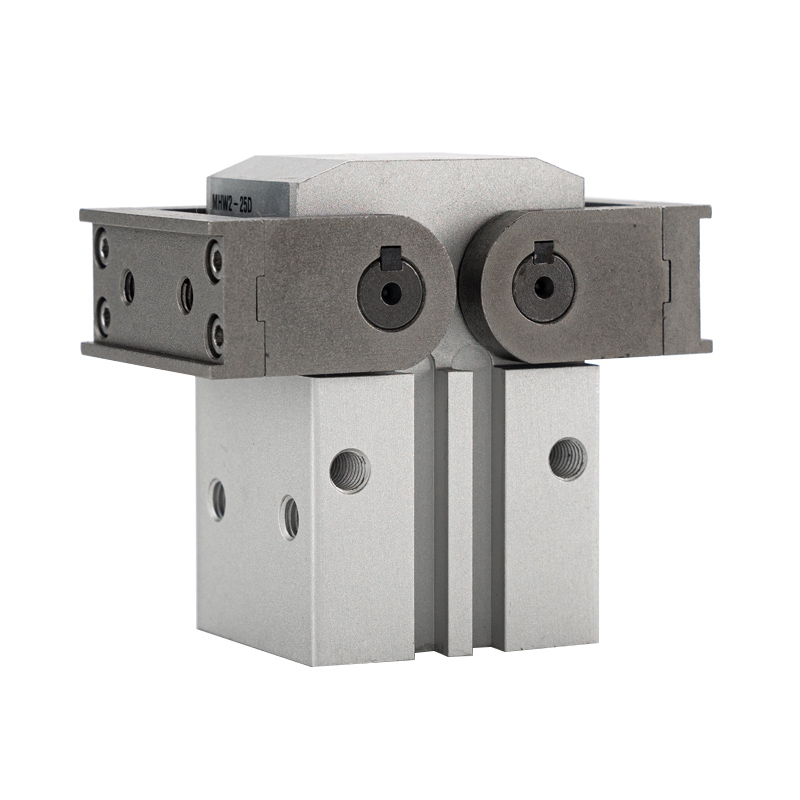

MHW2 Siri 180° Rak & Pinion Ayunan Pneumatik Gripper

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

     Siri SOLH MHW2 ialah pencengkam ayunan 2 rahang dipacu rak & pinion dengan jumlah sudut bukaan 180°. Kekuatan teras: pergerakan segerak gear yang tepat, sudut ayunan ultra lebar 180°, garis besar penjimatan ruang, slot pelekap sensor empat sisi dan pembinaan tahan lama kalis habuk. Diguna pakai secara meluas untuk menyelak bahan kerja, memuat/memunggah, stesen pencengkam bahagian bersaiz besar dan ruang terkurung, dan menjadi pilihan arus perdana untuk aplikasi pencengkam ayunan sudut besar.

Struktur Teras & Ciri Reka Bentuk

     -- Prinsip Kerja: Silinder menolak rak untuk memacu pinion untuk putaran segerak; dua rahang berayun simetri. Siratan gear memastikan penyegerakan yang sangat baik, daya pengapit seragam tanpa sisihan mengimbangi.

     -- Ciri Ayunan: Setiap rahang berputar sehingga 90°, jumlah bukaan dua hala 180°. Rahang terbuka sepenuhnya berdiri berserenjang dengan badan silinder, menduduki ruang unjuran minimum, sesuai untuk pengendalian bahan yang memerlukan pengelakan mekanikal.

     -- Susun Atur Badan: Perumah aluminium anod keras persegi dengan cincin magnet terbina dalam. Alur sensor empat sisi (atas/bawah/kiri/kanan) menyokong pemasangan terus suis magnet M9B / A93, susunan sensor tanpa had.

     -- Bahan & Perlindungan: Silinder pengoksidaan keras, rahang keluli aloi berkekuatan tinggi dan struktur pengedap kalis habuk. Kelegaan sempit menghalang pencerobohan bahan asing, prestasi stabil di bawah keadaan bengkel berdebu dan hayat perkhidmatan yang dilanjutkan.

     -- Mod Operasi: Lakonan dua kali (D). Tujahan silinder dwiarah memacu putaran gear ke hadapan/undur untuk merealisasikan pembukaan dan penutupan rahang.

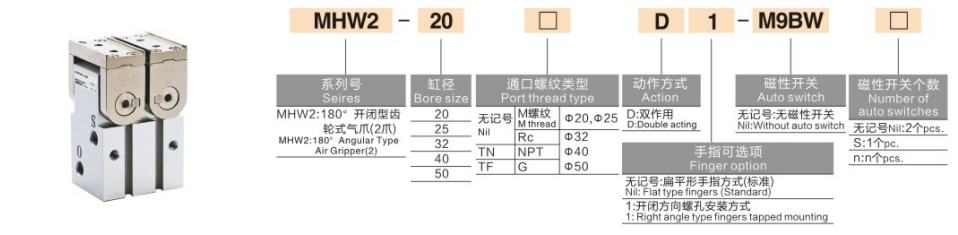

Peraturan Pengekodan Model Lengkap

 1. Contoh Model：MHW2-32D-M9BW

  2. Contoh Rujukan Pesanan Standard

     -- MHW2-25D：Bore 25, model asas dua tindakan tanpa suis magnet

     -- MHW2-40D-M9B：Bore 40, bertindak dua kali dilengkapi dengan suis magnet M9B

Spesifikasi Teknikal Teras Universal (Tekanan Bekalan 0.5MPa)

Kelebihan Daya Saing Teras

  1. Sudut ayunan ultra lebar 180° & penggunaan ruang yang sangat baik

     -- Rahang berdiri menegak ke badan pada bukaan penuh, hanya menempati ruang unjuran silinder, sesuai untuk stesen sempit dan proses yang memerlukan pengelakan & pergerakan terbalik bahan kerja.

  2. penghantaran segerak gear berketepatan tinggi

     -- Pemacu meshing rak & pinion, ralat segerak ≤0.1°, pengapit simetri seimbang, berkesan menghalang bahan kerja tergelincir disebabkan oleh daya unilateral.

  3. susun atur penderia fleksibel 360°

     -- Suis magnet boleh dipasang pada empat permukaan badan untuk mencapai pemantauan kedudukan semua arah, pemasangan mudah dan pentauliahan untuk sebarang orientasi pelekapan.

  4. Struktur kalis habuk untuk persekitaran yang keras

     -- Pengedap yang dioptimumkan dan kemasukan habuk blok celah dalaman yang kecil; hayat perkhidmatan mekanikal ≥5 juta kitaran, stabil untuk barisan pengeluaran automatik kitaran tinggi jangka panjang.

 Borang Pemasangan & Aplikasi Perindustrian Biasa

  1. Pilihan Pemasangan

     -- Pemasangan mendatar paksi: Pengapit mendatar untuk pemuatan & pemunggahan talian pemasangan

     -- Pemasangan menegak membujur: Mengangkat menegak untuk stesen membalikkan bahan kerja

     -- Pemasangan sisi sisi: Pengapit sisi untuk ruang peralatan terkurung sempit

  2. Senario Aplikasi Biasa

     -- Elektronik & Perkakas Rumah: Mencengkam dan membalikkan perumah, panel dan komponen bersaiz besar

     -- Bahagian Automotif: Pengangkutan perumah lampu, kemasan dalaman dan tuangan kecil

     -- Logistik & Pembungkusan: Mengendalikan kotak, palet dan bahan bertong

     -- Automasi Pengacuan Mesin & Suntikan: Memilih bahan kerja yang besar daripada alatan mesin dan mesin pengacuan

Perbandingan Pemilihan: Buaian Gear MHW2 VS Buaian Cam MHY2 VS Penggenggam Togol MHT2

Panduan Pemilihan Pantas 3 Langkah

  1. Pemilihan gerek berdasarkan jisim bahan kerja

     -- 20 ≤ 3kg；25 = 3~5kg；32 = 5~10kg；40 = 10~15kg；50 = 15~20kg. Rizab ≥30% margin keselamatan beban.

  2. Pengesahan sudut ayunan

     -- Sudut hayunan rahang tunggal standard 90°, jumlah bukaan 180°. Sahkan kelegaan yang mencukupi untuk menampung dimensi bahan kerja dan mengelak perjalanan.

  3. Padanan konfigurasi

     -- Maklum balas isyarat kedudukan: Gunakan slot pelekap empat sisi dengan suis magnet siri M9B untuk susun atur yang fleksibel tanpa mengira orientasi pemasangan.

     -- Persekitaran bengkel berdebu: Utamakan MHW2 kerana struktur pengedap kalis habuk yang unggul.

Ringkasan Satu Ayat

     SOLH MHW2 rack & pinion 180° swing pneumatic gripper mengguna pakai transmisi segerak gear dengan pemasangan suis magnet empat sisi dan pengedap kalis debu, menyokong pembalikan bahan kerja beban sederhana dan pengendalian bahan; penggenggam ayunan penjimatan ruang yang ideal untuk pembungkusan, automotif dan stesen angkasa terkurung automasi am.
