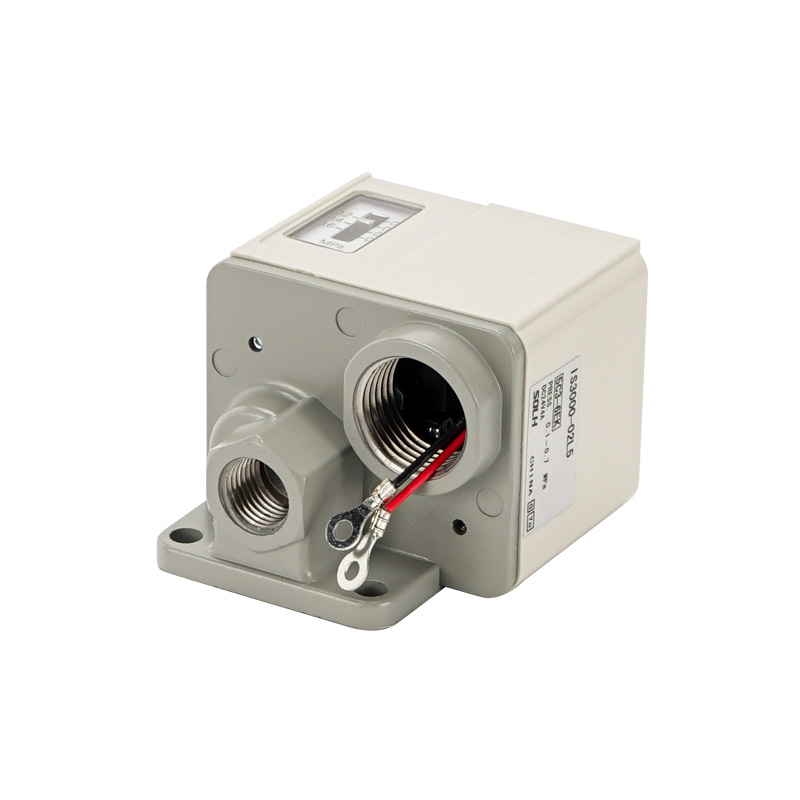

Suis Tekanan Pneumatik Mikro Mekanikal Siri IS3000

Jenama: SOLH oleh Richge Technology

Kedudukan Produk

     Siri SOLH IS3000 ialah suis tekanan mikro mekanikal dipacu omboh klasik. Ia menolak suis sentuhan mikro dalaman melalui tekanan udara yang bertindak pada omboh spring, memberikan output elektrik terus yang mantap. Terutamanya digunakan untuk perlindungan litar udara atas/di bawah tekanan dan kawalan pencetus automatik, gred yang sama & penggantian serasi seperti siri suis buluh IS10. Sesuai untuk persekitaran getaran berat di mana suis digital elektronik tidak stabil.

Prinsip Kerja & Struktur Teras

  1. Prinsip Operasi

     -- Udara termampat menolak omboh pegas; apabila tekanan udara mencapai ambang pratetap, omboh secara mekanikal menggerakkan suis mikro terbina dalam untuk membuka atau menutup litar sesentuh. Apabila tekanan jatuh di bawah nilai histerisis, spring menetapkan semula omboh dan memulihkan keadaan suis asal.

  2. Komponen Struktur Teras

     -- Tombol pelarasan tekanan atas: Tetapan berputar terus tekanan pencetus tanpa bekalan kuasa

     -- Suis mikro 1ab terbina dalam: Beban AC/DC Universal, sambungkan terus terminal input PLC atau pacu injap solenoid kecil

     -- Tetingkap tontonan tekanan bergraduat: Skala MPa yang boleh dilihat untuk bacaan tekanan pratetap masa nyata

     -- Perumah aluminium die-cast: Perlindungan habuk IP40, sesuai untuk persekitaran bengkel kilang am

Jadual Spesifikasi Teknikal Standard Universal

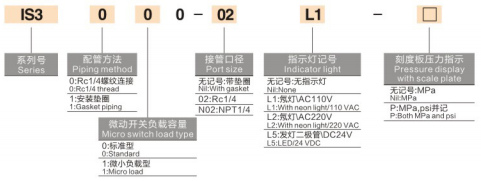

Pengekodan Model Lengkap & Penjelasan Varian

  1. Contoh Model: IS3000-02-P

     -- IS3000: Siri badan berulir standard asas

     -- 02: Kod benang port = Rc1/4; akhiran N02 = NPT1/4 benang Amerika

     -- P: Lampu penunjuk neon terbina dalam (kosong = model standard tanpa cahaya)

 2. Model Khas Derivatif

     -- IS3100: Varian pelekap permukaan gasket, dipadankan dengan unit perkhidmatan udara modular (siri AFC/AC) untuk pemasangan manifold bersepadu

     -- IS3010: Model khusus beban rendah mikro, dioptimumkan untuk input isyarat DC kecil pengawal PLC

Kelebihan Produk Utama

  1. Reka Bentuk Mekanikal Tugas Berat Tahan Hentakan & Getaran

     -- Omboh pepejal + pembinaan sentuhan mikro, prestasi stabil di bawah getaran berterusan daripada penggetar, tukul ketuk dan peralatan pengecap, tiada hanyut isyarat atau pencetus palsu.

  2. Penentukuran Di Tapak Mudah Tanpa Kuasa

     -- Tombol pelarasan putar atas + tetingkap lulus yang boleh dilihat; ambang tekanan boleh ditetapkan di luar talian tanpa memberi tenaga pada kabinet kawalan.

  3. Keserasian Beban AC/DC Lebar

     -- Kapasiti beban sesentuh 1A yang tinggi membenarkan pemacu terus injap solenoid kecil tanpa geganti perantaraan, atau sambungan terus ke titik input PLC digital.

  4. Histeresis Sangat Rendah

     -- Jalur mati maksimum ≤0.05MPa, tekanan pencetus & set semula yang konsisten untuk mengelakkan kitaran on-off peralatan hiliran yang kerap.

Memadankan Senario Aplikasi Industri Biasa

  1. Perlindungan Tekanan Rendah Sumber Udara Utama

     -- Dipasang di hilir unit pelincir pengawal selia penapis udara; mencetuskan isyarat penggera jika tekanan bekalan turun di bawah 0.4MPa untuk melindungi penggetar K/GT, tukul ketukan BVP/SK dan penggerak pneumatik daripada kerosakan tujahan yang tidak mencukupi.

  2. Pengesahan Kedudukan Lejang Silinder

     -- Selepas silinder memanjang sepenuhnya, tekanan ruang meningkat kepada nilai pratetap untuk menghantar isyarat suis untuk saling mengunci langkah proses pengeluaran seterusnya.

  3. Interlock Keselamatan Litar Penggetar

     -- Memantau tekanan udara operasi; memotong kuasa kepada injap ekzos cepat XQ apabila tekanan jatuh di bawah ambang untuk mengelakkan kelesuan penggetar yang disebabkan oleh operasi kurang tekanan.

Perbandingan Prestasi: IS3000 VS IS10 Reed VS ISE30A Suis Digital

Ringkasan Satu Ayat

     Suis tekanan pneumatik mekanikal omboh SOLH IS3000 mempunyai histerisis rendah, rintangan getaran berat dan kapasiti beban sesentuh yang tinggi, dengan pelekap berulir/gasket dan varian PLC beban mikro tersedia, digunakan secara meluas untuk perlindungan keselamatan tekanan litar udara dan isyarat pencetus proses automatik pada penggetar, stesen pengapit silinder dan peralatan automasi am.
