Pengenalan terperinci kepada pemutus litar Richge Technology SF6

    Teknologi Richge terutamanya memberi tumpuan kepada pembuatan aksesori suis voltan rendah, komponen suis voltan tinggi, dan siri pemutus litar dalaman/luaran. Berikut ini memberikan pengenalan profesional kepada pemutus litar SF6 untuk rujukan.

I. Gambaran keseluruhan asas pemutus litar SF6

    Pemutus litar SF6 adalah pemutus litar voltan tinggi yang menggunakan gas sulfur hexafluoride (SF6) sebagai penebat dan medium arka yang meluas, digunakan secara meluas dalam bidang penghantaran dan pengedaran sistem kuasa.

Ciri -ciri Teras:

• Prestasi penebat yang sangat baik: Kekuatan penebat gas SF6 adalah 2.5-3 kali udara, yang dapat mengurangkan jumlah peralatan.

• Kapasiti arka yang lebih tinggi: Kekejaman lajur arka yang tinggi, masa arka pendek (2-2.5 kitaran), dan kapasiti pecah besar (sehingga 80ka).

• Tiada Risiko Kebakaran: Gas SF6 tidak mudah terbakar dengan keselamatan yang tinggi.

• Kehidupan perkhidmatan yang panjang: Kehidupan elektrik dapat mencapai lebih dari 25 tahun, dengan kitaran penyelenggaraan yang panjang dan kekerapan penyelenggaraan yang dikurangkan.

Ii. Prinsip dan Struktur Kerja

2.1 Prinsip Kerja

Mekanisme ARC-Exinguishing:

1. Semasa pembukaan, kenalan bergerak dan statik terpisah untuk menjana arka, yang menyebabkan gas SF6 terurai ke dalam atom S, F dan ion positif/negatif pada suhu tinggi.

2. SF6 Molekul gas menangkap elektron bebas untuk membentuk ion negatif, mengurangkan kekonduksian lajur arka dan mempercepatkan kepupusan arka.

3. Selepas arka dipadamkan, gas mengembalikan keadaan penebat asalnya.

Peredaran gas:Mengguna pakai jenis gas tekanan atau prinsip jenis tenaga sendiri, aliran gas dihasilkan melalui omboh atau tenaga arka untuk cepat memadamkan arka dan memulihkan penebat.

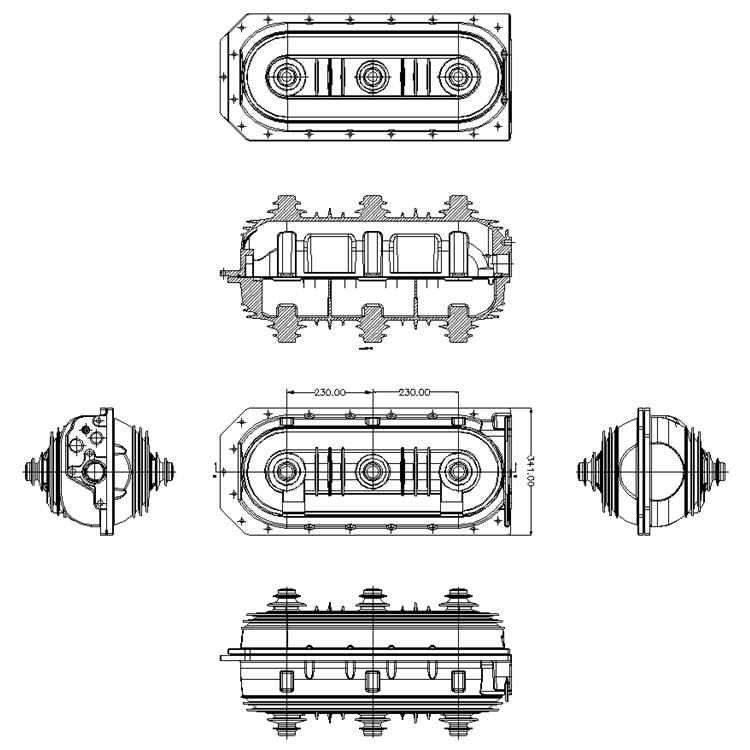

2.2 Struktur utama

Iii. Jenis dan parameter teknikal pemutus litar SF6 yang dihasilkan oleh Richge Technology

3.1 Jenis Utama

1. Dikelaskan oleh struktur:

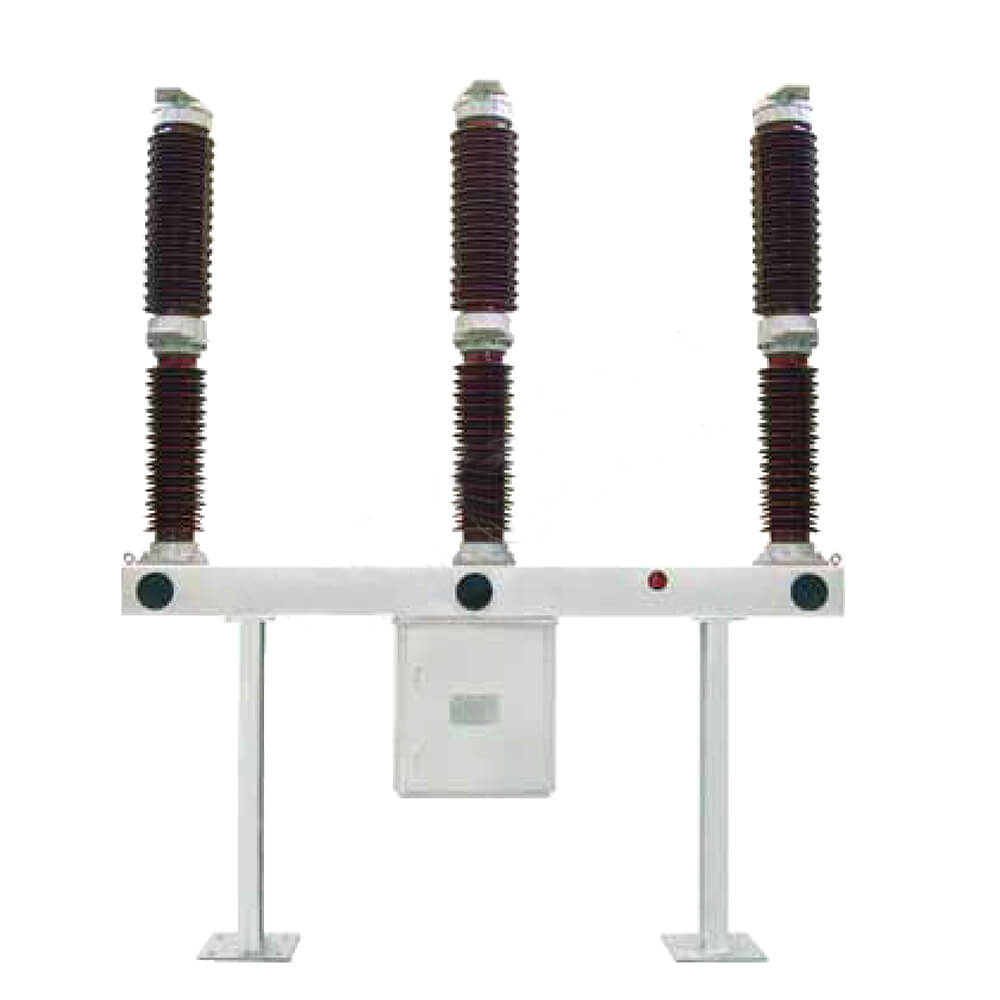

• Jenis Lajur Porselin: Tiga fasa bebas, jumlah besar, sesuai untuk tempat luaran (seperti jenis FA4-550)

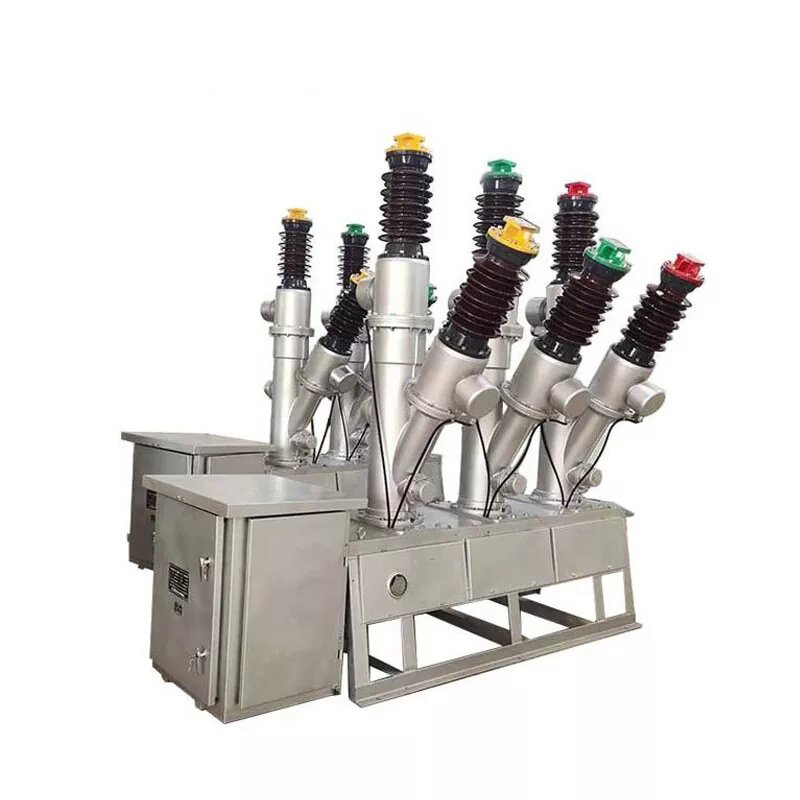

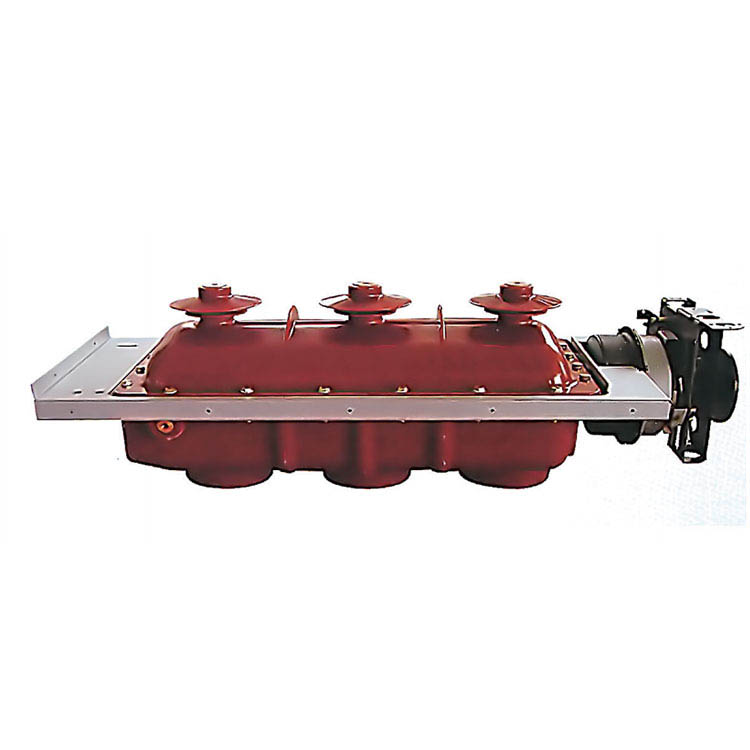

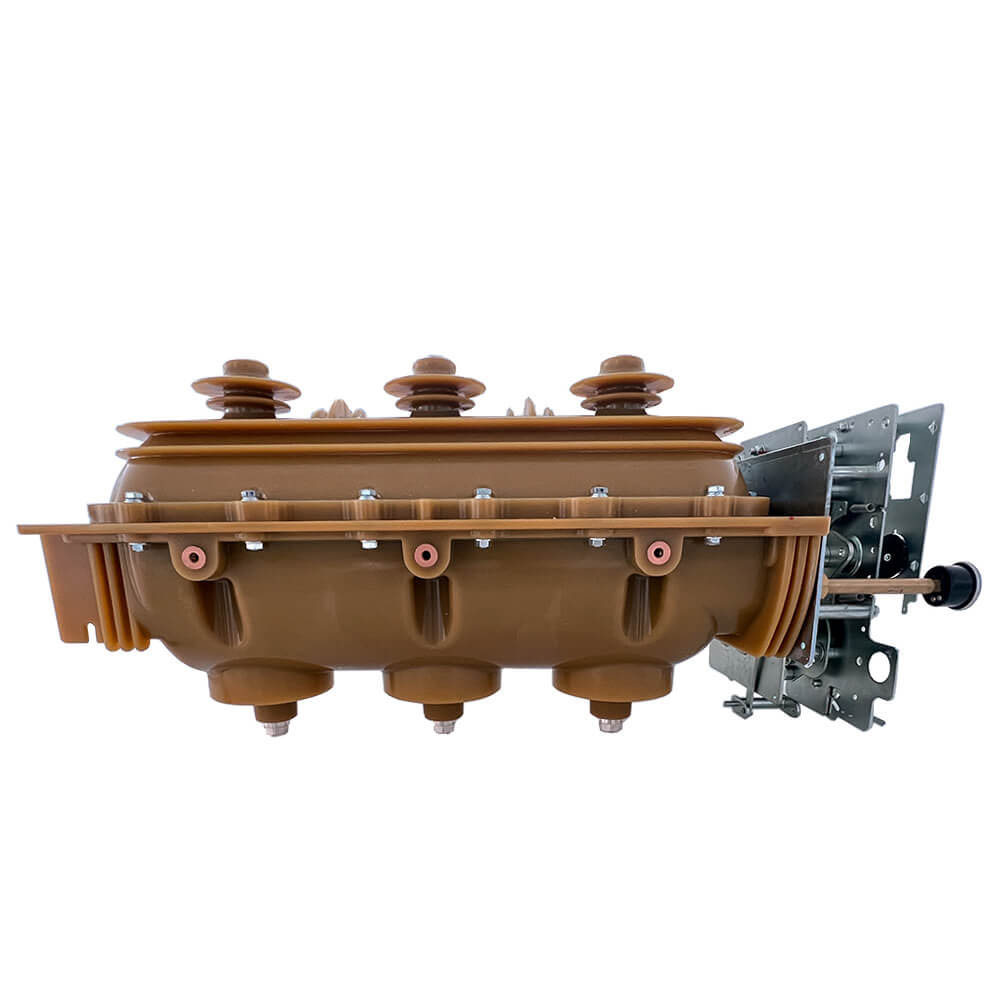

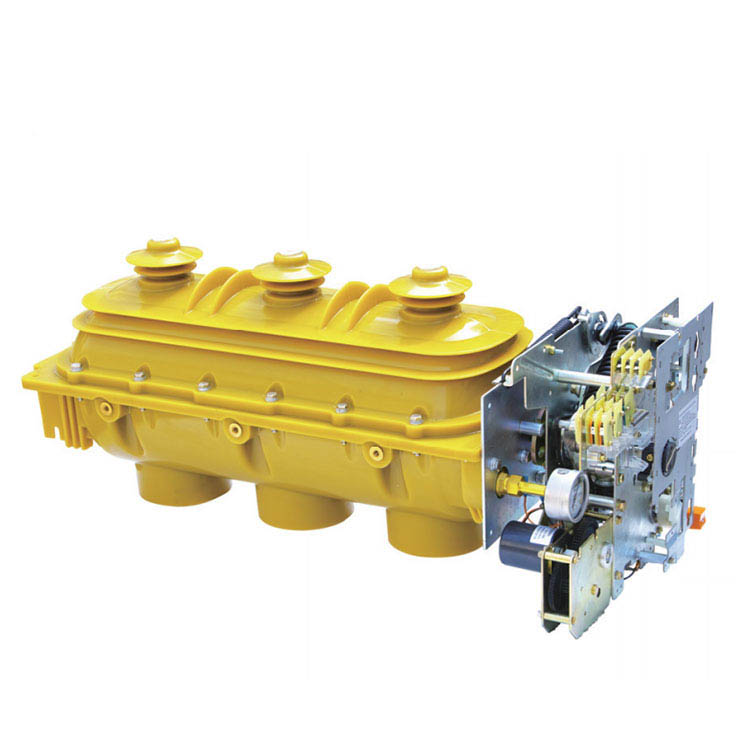

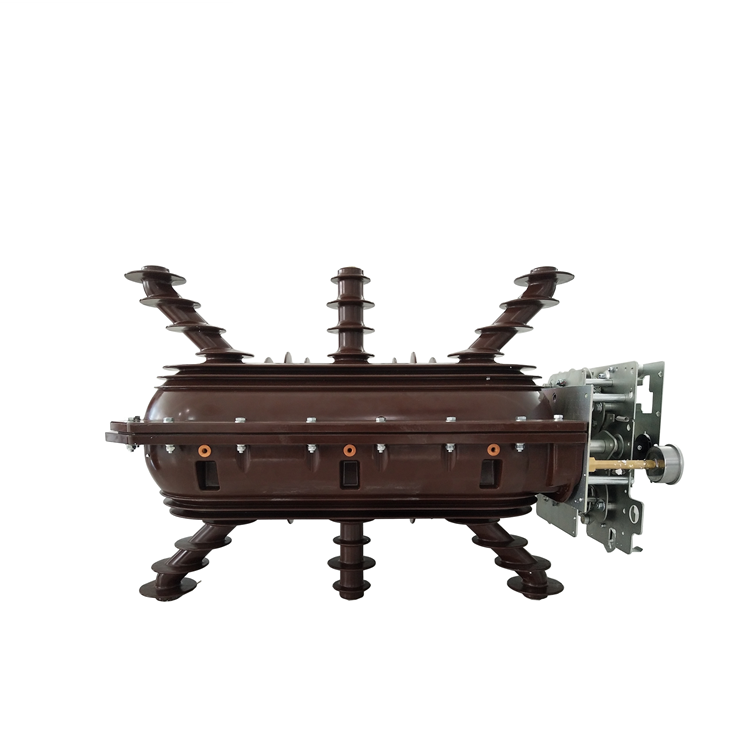

• Jenis tangki (jenis tangki lantai): tangki biasa tiga fasa, struktur padat, prestasi seismik yang baik, penyelenggaraan mudah

• Pemutus litar di GIS gabungan peralatan elektrik: Bersepadu dengan pemutus, suis asas, dan lain -lain dalam cangkang yang dimeteraikan

2. Dikelaskan dengan kaedah arc-exinguishing:

• Jenis tekanan tunggal: Hanya satu tekanan di dalam ruang pemadam arka, struktur mudah, digunakan secara meluas

• Jenis dwi-tekanan: dengan ruang udara tekanan tinggi dan rendah, prestasi arka yang lebih baik tetapi struktur kompleks

3.2 Parameter Teknikal Utama

Iv. Kelebihan dan senario aplikasi pemutus litar SF6

4.1 Kelebihan Produk

1. Prestasi Breaking Cemerlang: Boleh dengan cepat memadamkan arka, tidak menjana overvoltage pencincang, dan melindungi peralatan dan garisan

2. Kebolehpercayaan Tinggi: Struktur tertutup mengurangkan kesan persekitaran luaran, sesuai untuk pelbagai keadaan iklim yang keras

3. Bunyi rendah: Kebisingan operasi kurang dari 85dB, meningkatkan persekitaran kerja

4. Kawasan lantai kecil: struktur padat, terutamanya sesuai untuk pencawang bandar dan tempat yang terkawal ruang

5. Tahap Perisikan Tinggi: Boleh Mengintegrasikan Sistem Pemantauan ke Ketumpatan Gas, Suhu dan Status Operasi Monitor Masa Nyata

4.2 Senario Aplikasi

• Sistem Transmisi Kuasa: Perlindungan dan Kawalan Talian Penghantaran Voltan Ultra 500kV dan Di Atas

• Substation: Digunakan sebagai peralatan perlindungan untuk transformer utama dan bas

• Grid Kuasa Perindustrian: Pengagihan kuasa voltan tinggi untuk stesen kuasa sendiri di kilang-kilang besar, lombong, dll.

• Sambungan Grid Tenaga Baru: Peralatan Perlindungan untuk Stesen Booster di Ladang Angin dan Stesen Kuasa Photovoltaic

• Grid Kuasa Bandar: Komponen teras suis GIS padat

V. Mata pemasangan dan penyelenggaraan

5.1 Keperluan Pemasangan

1. Penyediaan Yayasan:

• Kesalahan tahap <1mm/m untuk memastikan kestabilan peralatan

• Sistem asas yang sempurna, rintangan asas <0.5Ω

2. Rawatan Gas:

• Pengesanan kebocoran gas Sebelum pemasangan, kadar kebocoran tahunan hendaklah <1 ‰

• Mengosongkan ke bawah 133Pa dan simpan selama lebih dari 2 jam, kemudian isi dengan gas SF6 yang berkelayakan setelah mengesahkan tiada kebocoran

• Tekanan pengisian gas dengan ketat mengikuti keperluan manual produk, ralat dikawal dalam ± 0.02mpa

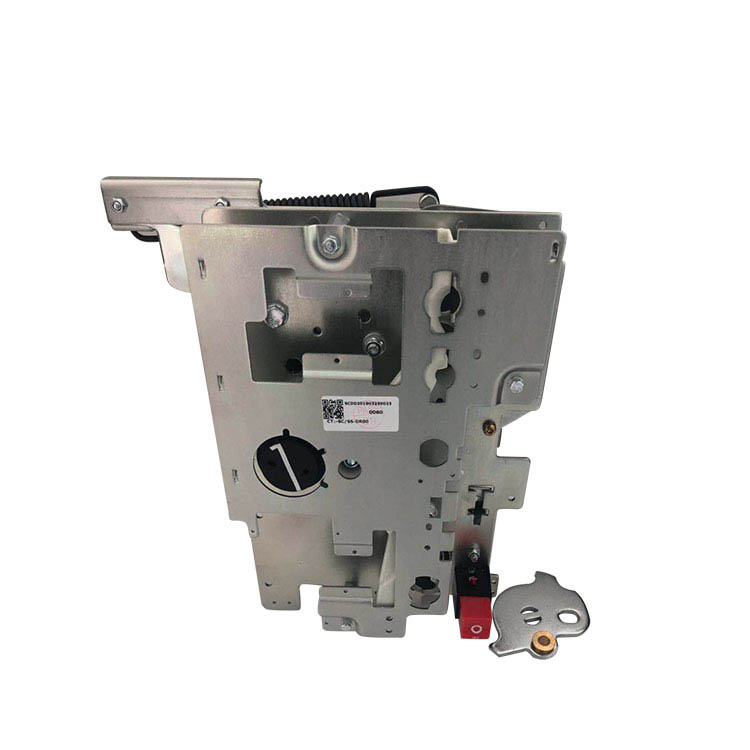

3. Pelarasan Mekanisme:

• Pembukaan dan penutupan masa dan pelarasan penyegerakan memenuhi keperluan teknikal

• Mekanisme operasi fleksibel tanpa jamming

• Suis tambahan bertukar dengan tepat dengan maklum balas isyarat biasa

5.2 Kaedah penyelenggaraan

Item Pemeriksaan Biasa:

Penyelenggaraan Khas:

• Penambahbaikan gas: Apabila tekanan jatuh ke nilai penggera (biasanya 0.05mpa lebih rendah daripada tekanan yang diberi nilai), gas menambah gas tepat pada masanya

• Penggantian Gas: Setelah memecahkan semasa kesalahan yang teruk, periksa kualiti gas dan ganti jika perlu

• Penentukuran Relay Ketumpatan: Mengendalikan penentukuran setiap 2-3 tahun

Vi. Langkah berjaga -jaga dan keselamatan

1. SF6 Ciri -ciri Gas:

• Pure SF6 tidak toksik, tetapi produk penguraian arka (seperti SO2, HF) adalah toksik, jadi pengudaraan diperlukan semasa penyelenggaraan

• Elakkan hubungan gas dengan kulit dan saluran pernafasan, pakai peralatan pelindung jika perlu

2. Keselamatan Penyelenggaraan:

• Mesti terlebih dahulu memotong kuasa, sahkan tiada elektrik dan tanah sebelum penyelenggaraan

• Kurangkan tekanan kepada tekanan sifar sebelum melepaskan gas sf6

• Pengudaraan paksa selama lebih dari 15 minit setelah membuka peralatan untuk memastikan gas dalaman habis

3. Keperluan Perlindungan Alam Sekitar:

• SF6 adalah gas rumah hijau yang kuat (nilai GWP 23900), jadi pelepasan harus dikawal dengan ketat

• Gas sisa mesti dikitar semula dan dirawat, dan tidak boleh dilepaskan secara langsung ke atmosfera

VII. Ringkasan

    Dengan penebat yang sangat baik dan prestasi arka yang melampau, pemutus litar SF6 telah menjadi pilihan arus perdana suis voltan tinggi dalam sistem kuasa moden, terutamanya yang sesuai untuk kapasiti besar, tinggi voltan tinggi penghantaran kuasa dan senario pengedaran.

Mengenai teknologi Richge:

• Syarikat terutamanya menghasilkan aksesori suis voltan rendah (seperti penyambung litar utama, penyambung litar tambahan, mekanisme operasi, dan lain-lain), komponen suis voltan tinggi (seperti bahagian penebat, suis asas, mekanisme interlocking, dan lain-lain) dan siri pemutus litar dalaman/luaran.

• Untuk mengetahui mengenai barisan produk lengkap Richge, disarankan untuk melawat laman web rasminya (www.richgeswitchgear.com) atau hubungi jabatan jualannya (WhatsApp: +86 189 5893 8078)
