Penyenyap Ekzos Pneumatik Siri

Jenama:SOLH oleh Richge Technology

Kedudukan Produk

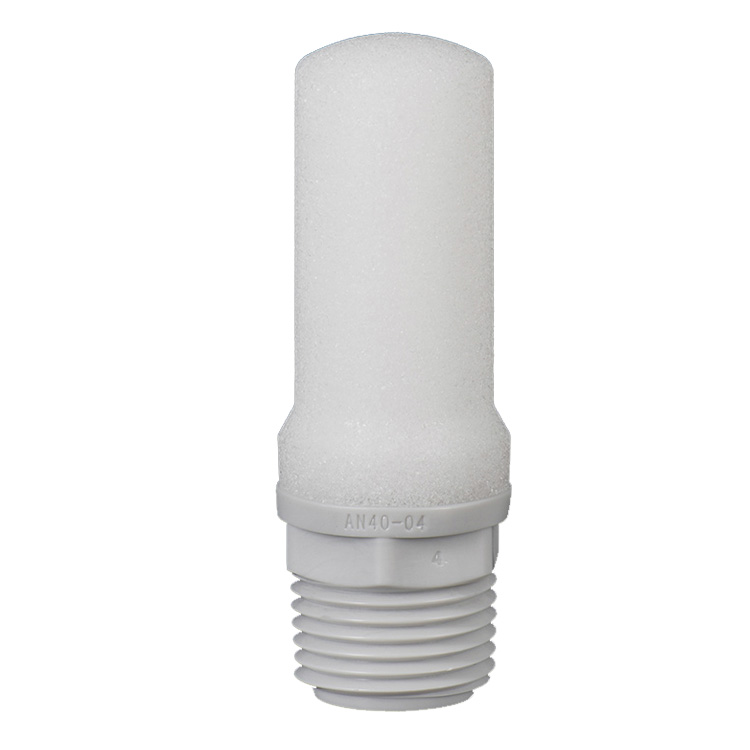

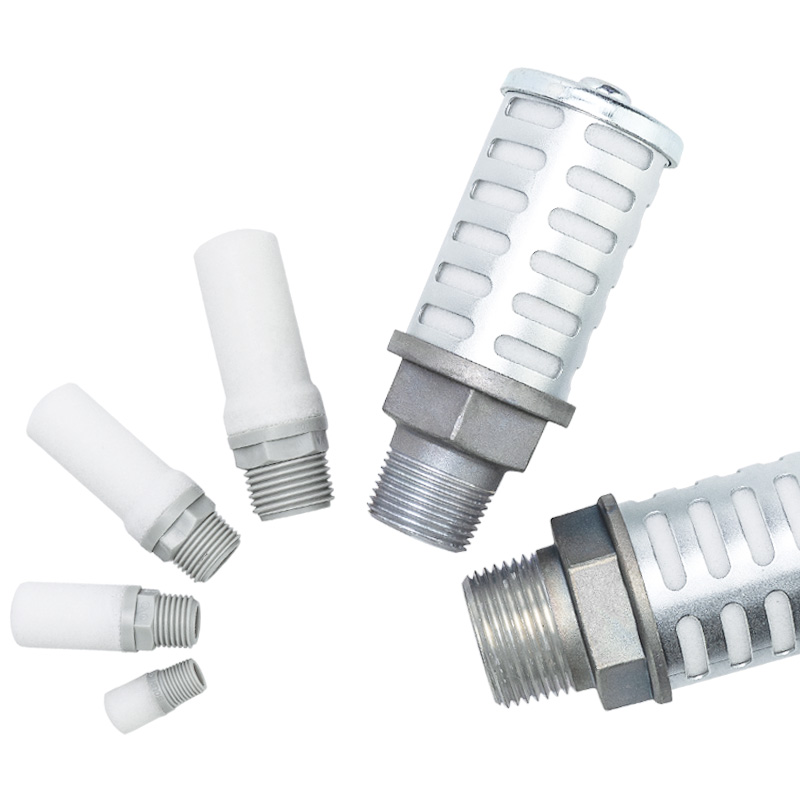

     Siri SOLH AN ialah penyenyap ekzos khusus untuk semua sistem pneumatik. Fungsi terasnya termasuk pengurangan hingar ekzos, penulenan ekzos udara dan penindasan percikan kabus minyak. Dipasang secara meluas pada port ekzos injap solenoid, silinder pneumatik dan semua injap kawalan udara, ia merupakan aksesori perlindungan alam sekitar & pengurangan hingar yang penting untuk litar pneumatik lengkap.

Jadual Perbandingan Spesifikasi Siri Penuh

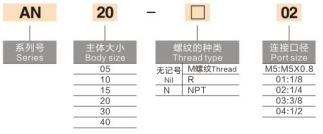

 1. Saiz Kecil & Sederhana (Untuk Injap & Silinder Solenoid Standard)

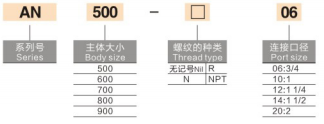

 2. Saiz Bor Besar (Untuk Injap Besar & Manifold Ekzos Tengah)

Parameter Teknikal Teras Universal

  1. Medium Berkenaan: Udara termampat bersih (TIDAK sesuai untuk gas toksik yang mudah terbakar dan menghakis)

  2. Tekanan Kerja Dinilai Maks: 1.0 MPa (model resin standard)

  3. Julat Suhu Operasi:

     -- Jenis resin standard: -10 ~ +60 ℃ (tiada ais dalam teras)

     -- Jenis logam tersinter: Rintangan suhu tinggi sehingga 150℃

  4. Prestasi Pengurangan Bunyi:

     -- Gred standard: 25 ~ 30 dB(A)

     -- Versi khas pengecilan tinggi: ≥35 dB(A)

  5. Bahan Binaan Pilihan

     -- Jenis resin: Perumah kalis api UL94-V0, teras penapis tersinter berliang (saiz liang 50~100μm)

     -- Jenis logam: Badan tersinter aloi tembaga, suhu tinggi yang luar biasa & rintangan kakisan

  6. Pilihan Sambungan: Benang metrik M3/M5, Benang dalaman Rc/PT, Benang NPT, pemasangan tekan masuk untuk tiub φ6~φ12

Struktur Dalaman & Prinsip Pengurangan Bunyi

     -- Udara ekzos berkelajuan tinggi mengalir ke dalam badan penyenyap; teras tersinter berliang / gentian berbilang lapisan membelah aliran udara kepada saluran kecil untuk menjana geseran dan penyerapan bunyi, mengurangkan bunyi hentaman ekzos dengan berkesan.

     -- Reka bentuk komposit dua lapisan yang diguna pakai pada model separa: teras dalam untuk penghapusan hingar, cengkerang luar menghalang percikan kabus minyak sambil mengekalkan tekanan belakang ekzos yang rendah untuk mengelakkan kehilangan kelajuan silinder.

     -- Struktur mekanikal pasif sepenuhnya, tiada bekalan kuasa diperlukan, pengurangan hingar segera selepas pemasangan mudah.

Panduan Pemilihan Pantas 3 Langkah

  1. Padankan antara muka sambungan: Sahkan spesifikasi benang port ekzos (M5/Rc1/8 dll.) atau diameter luar tiub plastik (φ8/10/12 jenis tolak masuk).

  2. Padankan kapasiti aliran udara:

     -- Siri mini (AN05/AN10): ≤0.4 m³/min

     -- Siri sederhana (AN15/AN20/AN40): 0.8 ~ 1.2 m³/min

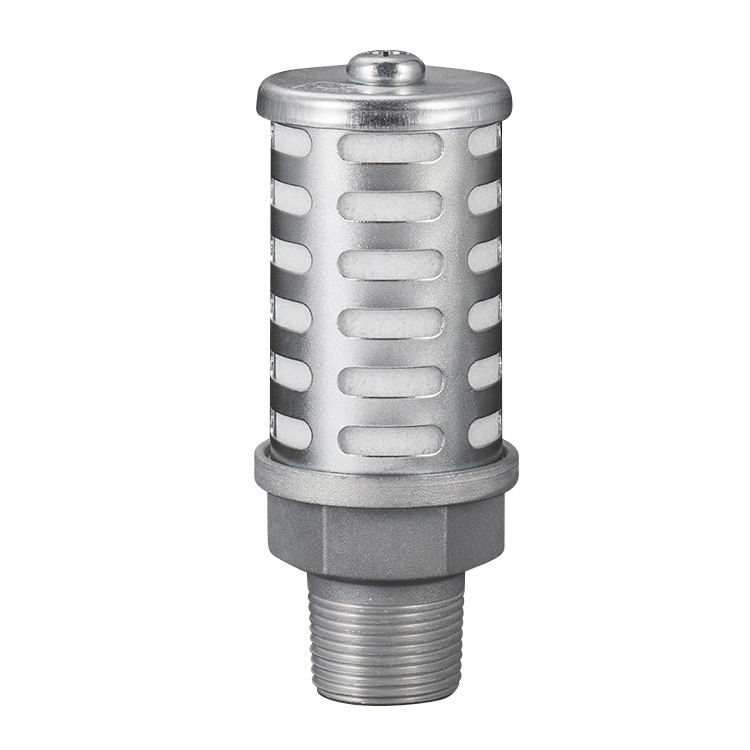

     -- Siri perindustrian besar (AN500~AN900): ≥2.5 m³/min

  3. Padankan keadaan persekitaran kerja:

     -- Suhu tinggi / ekzos deras yang kerap: Pilih logam tersinter siri AN110

     -- Bengkel dalaman berdebu lembap: Siri ANA1 resin tertutup

     -- Keutamaan pengurangan hingar maksimum: siri penyenyap pengecilan tinggi ANB1

Arahan Pemasangan & Penyelenggaraan Rutin

  1. Kaedah Pemasangan

     -- Skru terus pada port ekzos injap/silinder; perumahan luar boleh berputar bebas untuk sebarang susun atur orientasi. Jenis tolak masuk boleh dimasukkan dengan kuat ke dalam tiub dalam satu langkah.

  2. Peraturan Penyelenggaraan

     -- Pembersihan teras tersumbat: Tiup teras secara terbalik dengan udara bersih bertekanan rendah atau bilas; gantikan penyenyap jika sekatan teruk tidak dapat dibersihkan.

     -- Rujukan hayat perkhidmatan: Resin tersinter teras lebih kurang. 10,000 jam bekerja; teras tersinter logam dengan hayat perkhidmatan tahan lama yang sangat panjang.

Kelebihan Pertukaran SOLH

     Model siri AN penuh SOLH termasuk AN05-M5, AN10-01, AN15-02, ANA1-06 boleh ditukar ganti sepenuhnya secara dimensi dengan penyenyap AN asal SMC, dengan saiz benang yang sama, kapasiti aliran dan kesan pengurangan hingar, harga unit yang lebih kompetitif dan masa utama pengeluaran yang lebih cepat untuk pengoptimuman kos pembelian besar-besaran.

Ringkasan Satu Ayat

     Penyenyap ekzos pneumatik siri SOLH AN menawarkan barisan saiz M5 hingga Rc2" lengkap dengan pilihan tersinter resin/logam, memberikan pengurangan hingar 25~35dB(A) dan pembendungan kabus minyak, muffler universal standard untuk semua injap solenoid dan kawalan hingar ekzos silinder dalam automasi industri.
