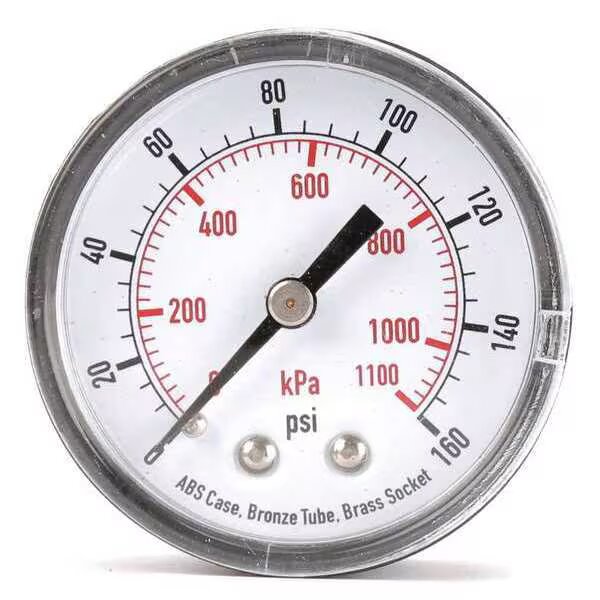

Tolok Tekanan Pneumatik Am Siri G

Jenama: SOLH oleh Richge Technology

Kedudukan Produk

     Siri SOLH G ialah tolok tekanan standard khusus untuk sistem pneumatik untuk pengukuran tekanan udara termampat, dibahagikan kepada jenis asas standard dan jenis penunjuk had dengan cincin amaran warna. Dail julat diameter luar φ15 ~ φ63, rentang tekanan meliputi 0.2~1.5MPa dengan ketepatan standard ±3% F.S. Dua struktur pelekap tersedia: model G benang belakang untuk pemasangan panel dan model GA benang sisi untuk pemasangan saluran paip terus.

Spesifikasi Saiz & Dimensi Siri (Diameter Luar × Benang Sambungan)

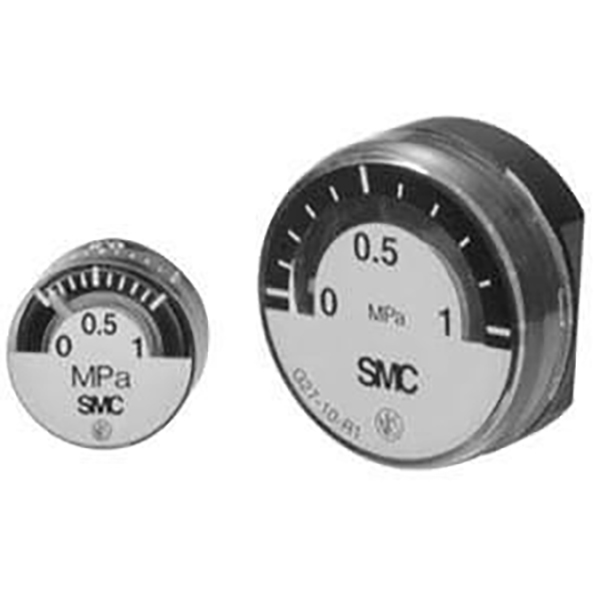

     -- G15: φ15, benang dalaman M5 / R1/8; ultra-miniatur, dipadankan dengan injap pneumatik mikro

     -- G27: φ26, R1/16 / R1/8; badan langsing padat untuk ruang pemasangan sempit terkurung

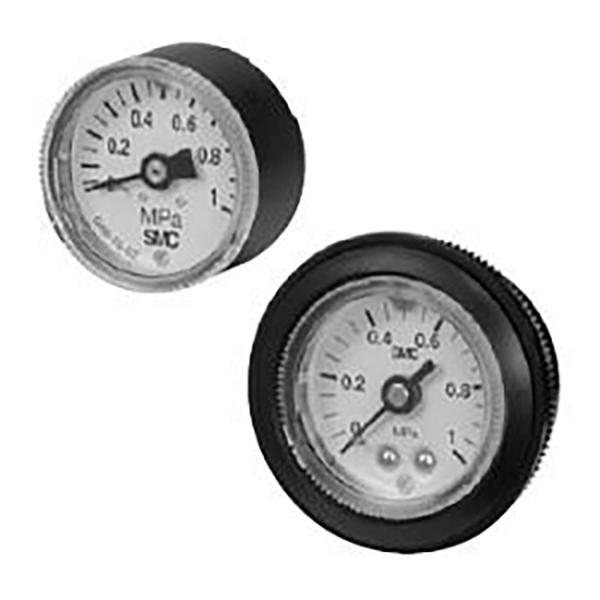

     -- G36 / GA36: φ37.5, R1/8; model tujuan am standard arus perdana

     -- G46 / GA46: φ42.5, R1/8 / R1/4; yang paling banyak digunakan, cincin penunjuk had pilihan

     -- G53-L: φ51, R1/8 / R1/4; dail sederhana besar dengan cincin amaran had merah-hijau

     -- G63-L: φ63.4, R1/8 / R1/4; dail super besar, bacaan jelas dari jarak jauh

Peraturan & Contoh Penamaan Model

 1. Format Penamaan

     -- G / GA + Kod Saiz + Akhiran Pilihan L + Kod Julat Tekanan + Kod Benang

     -- Akhiran L = Dilengkapi dengan cincin penunjuk had merah-hijau

  2. Contoh Model

     -- G46-10-02:

         G46 = φ42.5 model benang belakang | 10 = 1.0MPa julat | 02 = R1/4 benang

     -- GA36-10-01:

        GA36 = φ37.5 model benang sisi | 10 = 1.0MPa julat | 01 = R1/8 benang

     -- G36-L-10-01

        Dengan cincin amaran had merah-hijau L, benang belakang φ37.5, 1.0MPa, R1/8

  3. Definisi Kod

     -- Kod Julat Tekanan:

         2 = 0~0.2MPa

         4 = 0~0.4MPa

        10 = 0~1.0MPa

        15 = 0~1.5MPa

    -- Kod Benang

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0.8 benang dalaman metrik3.

Parameter Teknikal Teras Universal

  1. Sederhana Boleh Diukur: Udara termampat; versi bahagian basah bebas minyak & bebas tembaga pilihan untuk proses bersih

  2. Julat Tekanan Standard: 0~0.2 / 0~0.4 / 0~1.0 / 0~1.5MPa

  3. Gred Ketepatan: Standard ±3% F.S.; mini G15 & G27 ±5% F.S.

  4. Konfigurasi Bahan:

     -- Perumahan: Aloi zink / aluminium die-cast bersalut nikel

     -- Penutup Tingkap: Polikarbonat tahan hentaman

     -- Pemasangan sambungan: Loyang; alternatif bebas tembaga tersedia

  5. Suhu Operasi: -5 ~ +60 ℃ (sederhana tanpa aising)

  6. Klasifikasi Pemasangan

     -- Jenis G: Benang belakang, direka untuk pemasangan panel terbenam

     -- Jenis GA: Benang sisi, pemasangan saluran paip sebaris terus

Model L dengan Cincin Penunjuk Had

     -- Cincin merah: Had atas / ambang penggera tekanan tinggi

     -- Cincin hijau: Selang tekanan kerja selamat biasa

     -- Penunjuk putih: Nilai tekanan udara dinamik masa nyata

     -- Kelebihan Teras: Pertimbangan keadaan visual intuitif tanpa bacaan skala yang teliti, sesuai untuk barisan pemasangan dan kabinet pemantauan berbilang titik terpusat

Panduan Pemilihan Langkah demi Langkah

  1. Miniatur & ruang terhad sempit: Pilih G15 / G27 (φ15 / φ26)

  2. Litar pneumatik standard biasa: G36 / G46 (φ37.5 / φ42.5)

  3. Amaran tekanan visual diperlukan: G36-L / G46-L dengan cincin had warna

  4. Permintaan bacaan jauh jarak jauh: Dail besar G53-L / G63-L (φ51 / φ63)

  5. Pembezaan mod pemasangan

     -- Pemasangan saluran paip terus → Siri benang sisi GA

     -- Pemasangan tertanam panel kawalan peralatan → Siri benang belakang G

Rujukan Pantas Model Standard Popular

     -- G27-10-R1: dail φ26, julat 1.0MPa, benang R1/16

     -- G36-10-01: φ37.5 benang belakang, 1.0MPa, R1/8

     -- G46-10-02: φ42.5 benang belakang, 1.0MPa, R1/4

     -- G46-L-10-02: φ42.5 benang belakang, cincin had merah-hijau, 1.0MPa, R1/4

Ringkasan Satu Ayat

     Tolok tekanan pneumatik siri SOLH G meliputi saiz dail penuh φ15~φ63 dengan dua gaya pemasangan benang belakang/sisi, cincin amaran had warna jenis L pilihan, julat tekanan lengkap 0.2~1.5MPa dan versi bersih bebas tembaga, aksesori pemantauan tekanan udara standard untuk semua litar pneumatik automasi industri.
