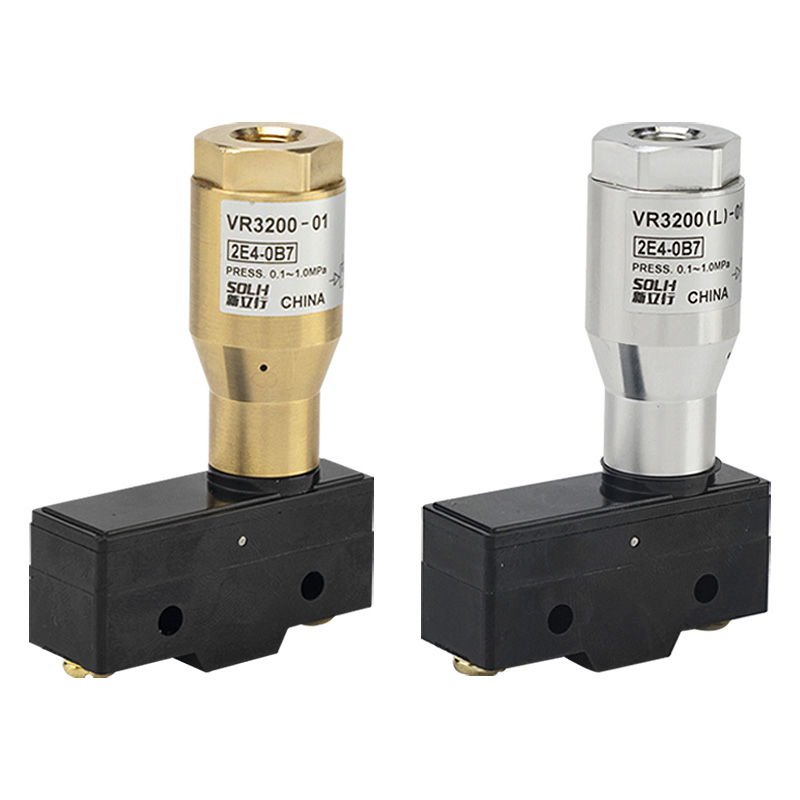

VR3200 / VR3201 Siri Pneumatik-Elektrik Relay

Jenama:SOLH oleh Richge Technology

Kedudukan Produk

     Siri SOLH VR3200/3201 ialah geganti pneumatik-elektrik klasik, juga dikenali sebagai suis isyarat tekanan udara. Mereka menukar isyarat tekanan pneumatik kepada sesentuh kering pensuisan elektrik, digunakan secara meluas untuk pemantauan tekanan, kerosakan yang membimbangkan, interlock keselamatan dan input isyarat digital kepada PLC dalam talian pengeluaran automatik, berfungsi sebagai antara muka penukaran isyarat standard antara saluran paip pneumatik dan sistem kawalan elektrik.

Klasifikasi Model & Perbezaan Teras

     -- VR3200-01: Jenis bingkai terbuka, berat 130g, blok terminal terdedah, untuk persekitaran kabinet dalaman yang kering dan bebas habuk

     -- VR3201-01: Perumahan tertutup kalis titisan IP44, berat 260g, pembinaan tertutup sepenuhnya, sesuai untuk bengkel lembap, berdebu dan peralatan pengeluaran

     -- VR3202-01: IP44 kalis titisan dengan terminal pembumian khusus, diperakui CE, sesuai untuk gangguan elektromagnet berat dan jentera eksport

     -- Kod port: 01 = benang dalaman Rc1/8 standard; NPT1/8 benang pilihan

Spesifikasi Teknikal Universal

  1. Julat Tekanan Operasi Boleh Laras: 0.1 ~ 1.0 MPa (tekanan pencetus pratetap kilang ≈ 0.15MPa)

  2. Suhu Ambien: -5℃ ~ +60℃ (tiada aising)

  3. Borang Perhubungan: 1AB (1 Biasanya Terbuka + 1 Biasanya Tertutup + COM Biasa)

  4. Penarafan Sentuhan Suis Mikro (Beban Rintangan / Induktif):

     -- AC125V: 15A perintang, 3A induktif

     -- AC250V: 15A perintang, 2.5A induktif

     -- DC30V: 6A perintang, 1.5A induktif

  5. Susun Atur Antara Muka: Saluran masuk udara Rc1/8; terminal skru elektrik (VR3201 dilengkapi dengan kelenjar kabel Pg13.5 untuk pendawaian tertutup)

  6. Komposisi Bahan: Badan injap loyang, omboh POM, spring balik keluli tahan karat, cincin pengedap NBR

Prinsip Kerja

  1. Udara termampat memasuki port IN dan menolak omboh untuk memampatkan spring, secara mekanikal mencetuskan suis mikro terbina dalam apabila tekanan melebihi ambang pratetap.

  2. Logik penukaran kenalan:

     -- Nilai set Tekanan ≥: TIDAK ditutup, NC terbuka

     -- Tekanan ＜ nilai set: TIDAK terbuka, NC ditutup

  3. Struktur mekanikal sepenuhnya, tiada bekalan kuasa luaran diperlukan. Secara intrinsik selamat dan stabil untuk zon berbahaya mudah letupan dan bukan elektrik.

Garis Panduan Pemilihan Pantas

     -- VR3200-01: Kos rendah, pemasangan kabinet dalaman yang kering

     -- VR3201-01: Alat mesin lembap/berdebu, talian pemasangan, peralatan separa luar

     -- VR3202-01: Pensijilan CE + perlindungan pembumian, gangguan EMC berat, eksport mesin lengkap

     -- Pelarasan tekanan: Tekanan pencetus lalai kilang 0.15MPa, penalaan halus melalui skru pelarasan atas

Senario Aplikasi Biasa

     -- Lejang silinder & pengesanan tekanan pengapit: pengesahan pengapit bahan kerja, penggera beban lampau

     -- Maklum balas tekanan negatif chuck vakum: penjerapan & pengesanan kehilangan jatuh bahan kerja

     -- Amaran tekanan rendah sumber udara utama: kegagalan pemampat udara dan pemantauan kebocoran saluran paip

     -- Buka/tutup maklum balas keadaan injap bola pneumatik dan injap rama-rama

     -- Penukaran isyarat pneumatik untuk bengkel kalis letupan tanpa penderia elektronik

Kelebihan Pertukaran SOLH

     Siri SOLH VR3200/3201 adalah serasi drop-in sepenuhnya dengan model setara SMC dalam dimensi keseluruhan, benang port, parameter sentuhan dan julat tekanan boleh laras. Penetapan harga yang kompetitif dan masa pendahuluan yang singkat membantu pelanggan mengurangkan kos pengeluaran besar-besaran.

Definisi Pendawaian Terminal

     -- COM：Terminal awam biasa

     -- TIDAK：Biasanya Terbuka, mengalir apabila tekanan udara mencapai nilai pratetap

     -- NC：Biasanya Tertutup, mengalir apabila tekanan udara di bawah ambang pratetap

Ringkasan Satu Ayat

     SOLH VR3200/3201 relay pneumatik-elektrik mekanikal tanpa kuasa menukar isyarat tekanan udara kepada isyarat sentuhan kering 1NO+1NC dengan tekanan pencetus 0.1~1.0MPa boleh laras, tersedia dalam bingkai terbuka, versi kalis titisan IP44 dan versi berasaskan CE untuk interlock PLC, pemantauan vakum dan kawalan penggera sumber udara.
