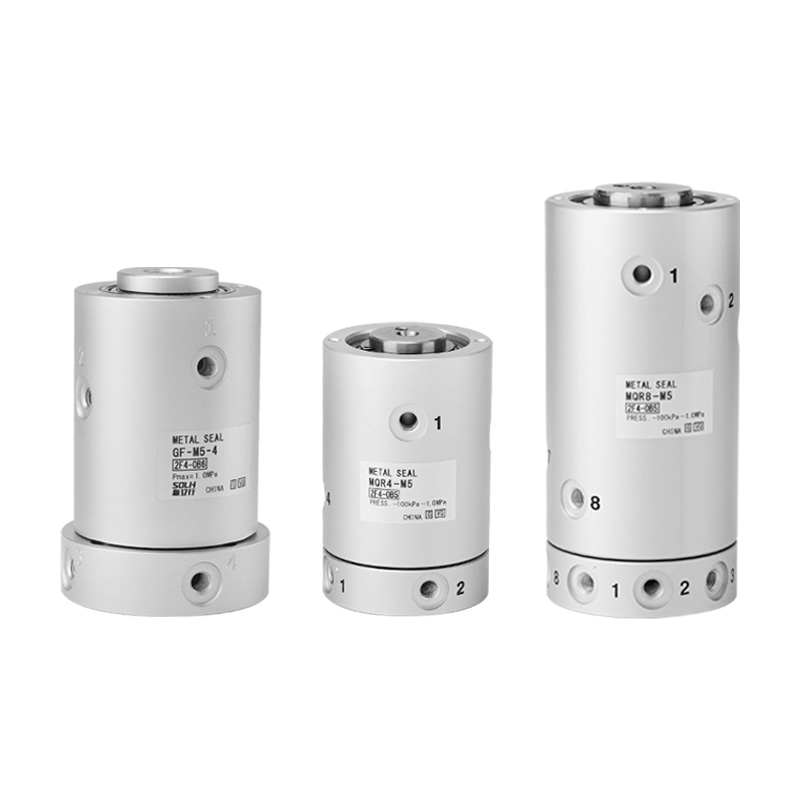

Kesatuan Putar Jurang Tork Rendah Siri MQR (SOLH)

Jenama: SOLH oleh Richge Technology

Kedudukan Produk

     Siri MQR ialah kesatuan putar berbilang saluran yang mengguna pakai pengedap jurang bukan sentuhan logam dengan tork berputar ultra rendah. Dibangunkan khas untuk bahagian berputar berterusan termasuk sambungan robot, meja berputar dan aci berputar untuk menghantar udara termampat dan vakum. Ia benar-benar mengelakkan berpusing saluran paip, menampilkan putaran ultra-lancar dan hayat perkhidmatan ultra-panjang untuk sistem pneumatik berputar automatik.

Kelebihan Produk Teras

     -- Tork putaran ultra-rendah: Hanya 0.003～0.50 N·m, membawa beban tambahan yang kecil untuk memandu servo/motor

     -- Celah logam pengedap bukan sentuhan: Tiada gelang pengedap getah, tiada melekat atau jamming; permulaan yang lancar walaupun selepas penyimpanan statik jangka panjang

     -- Litar udara berbilang saluran bebas: Pilihan 1/2/4/8/12/16 laluan dengan sifar kebocoran silang antara setiap litar

     -- Hayat perkhidmatan ultra dilanjutkan: Sehingga 1 bilion kitaran putaran, reka bentuk bebas penyelenggaraan sepenuhnya

     -- Putaran dua arah & kapasiti kelajuan tinggi: Kelajuan putaran maksimum sehingga 3000 rpm, sesuai untuk peralatan pengindeksan berputar berkelajuan tinggi

     -- Dwi vakum & tekanan positif serasi: Julat tekanan operasi -100kPa ~ 1.0MPa, berfungsi untuk kedua-dua sedutan vakum dan gelung bekalan udara standard

Spesifikasi Teknikal Standard Universal

     -- Bendalir Berkenaan: Udara termampat, gas lengai

     -- Julat Tekanan Operasi: -100kPa ~ 1.0MPa

     -- Suhu Ambien & Sederhana: -10 ~ 80℃

     -- Jenis Pengedap: Struktur pengedap jurang logam tidak bersentuhan

     -- Struktur Sokongan: Sokongan pemandu galas berganda

     -- Benang Port: M5×0.8 (benang dalaman / luaran pilihan)

     -- Keperluan Pelinciran: Tanpa pelinciran, tiada pengisian minyak biasa diperlukan

Jadual Rujukan Pantas Parameter Model

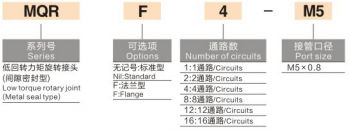

Contoh Peraturan Penamaan Model

     -- MQR4-M5: 4 laluan bebas, port benang M5 standard

     -- MQR8-M5: 8 laluan bebas, port benang M5 standard

     -- MQR16-M5: 16 laluan bebas, port benang M5 standard

Senario Aplikasi Biasa

     -- Bekalan udara pneumatik untuk sambungan lengan robot industri dan aci berputar

     -- Meja pengindeksan berputar, silinder berputar dan peralatan automasi meja putar

     -- Gelung bekalan udara berputar berterusan pada stesen pemprosesan automatik

     -- Mekanisme penjerapan vakum berputar untuk cawan sedutan dan jig pengapit

     -- Litar pneumatik berputar untuk pembungkusan, percetakan dan jentera pembuatan elektronik

Garis Panduan Pemasangan Utama

     -- Betulkan perumahan pegun, pacu bahagian berputar melalui plat penyambung

     -- Pemasangan gandingan fleksibel disyorkan untuk menghapuskan beban offset jejari

     -- Kesatuan putar tidak dapat menanggung daya jejarian atau paksi yang besar; ia hanya digunakan untuk penghantaran sederhana

     -- Susun atur port tersusun lingkaran memudahkan penghalaan tiub dan menghalang penggulungan saluran paip semasa putaran

Ringkasan Satu Ayat

     Kesatuan putar kedap logam berbilang saluran SOLH MQR mempunyai tork berputar ultra rendah, jangka hayat 1 bilion kitaran tanpa penyelenggaraan, keserasian tekanan positif vakum dwi dan 1~16 laluan udara bebas pilihan, komponen bekalan udara anti-putaran saluran paip yang ideal untuk sambungan robot dan semua peralatan automasi berputar berkelajuan tinggi.
