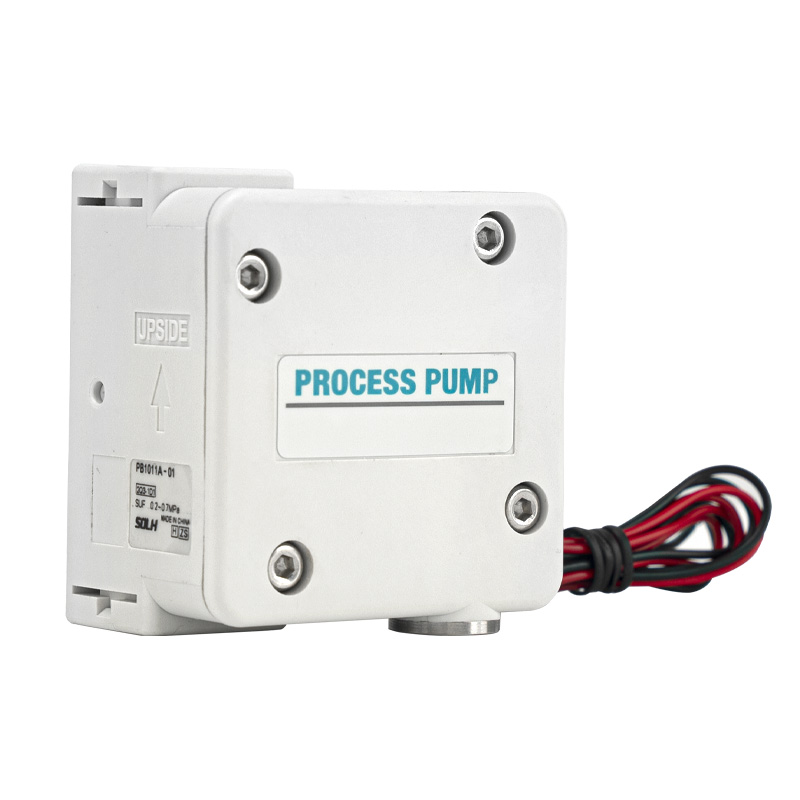

Pam Diafragma Siri RPB1011 (Jenis Injap Solenoid Terbina Dalam PB1000A)

Jenama:SOLH oleh Richge Technology

Kedudukan Produk

     SOLH PB1011A kepunyaan PB1000A siri pam diafragma pneumatik tindakan tunggal miniatur dengan injap solenoid terbina dalam. Ia mempunyai garis besar padat, rintangan kakisan penuh dan kebocoran kedap aci sifar. Direka bentuk untuk penghantaran aliran mikro hingga sederhana pelarut kimia, air tulen, cecair perubatan dan reagen, ia adalah pam dos ketepatan padat yang digunakan secara meluas dalam industri kimia halus, semikonduktor dan bioteknologi.

Klasifikasi Model & Mod Pemacu

     --  PB1011A: Injap solenoid 3-port bersepadu terbina dalam (DC24V), kawalan isyarat elektrik terus, pendawaian palam dan main

     --  PB1013A: Jenis pandu udara luaran, didorong oleh injap solenoid luaran bebas

     --  Akhiran saiz port: 01 = Port bendalir standard Rc1/8

     --  Model lengkap biasa: PB1011A-01; PB1011A-01-B (dengan pendakap kaki pelekap); PB1011A-01-N (port benang NPT)

Spesifikasi Teknikal Teras (PB1011A)

     -- Unit Pemacu: Injap solenoid 3/2 terbina dalam, DC24V, penggunaan kuasa 0.35W

     --  Julat Aliran: 8～2000 mL/min (0.12～120 L/j)

     --  Tekanan Kerja Pelepasan: 0～0.6 MPa

     --  Angkat Sedutan Kering: Max 2.5 m

     -- Suhu Bendalir Kendalian: 0～50℃ (tiada aising di dalam ruang pam)

     -- Kelikatan Cecair Maks Yang Dibenarkan: 100 mPa·s

     -- Julat Tekanan Udara Bekalan: 0.2～0.7 MPa

     -- Penggunaan Udara: ≤40 L/min (ANR)

     -- Dimensi Keseluruhan & Berat: 60×60×41 mm, lebih kurang. 170 g

     -- Bunyi Operasi: ≤64 dB(A); bunyi dikurangkan lagi dengan penyenyap yang sepadan

     -- Hayat Perkhidmatan Diafragma: Sehingga 30 juta kitaran pensuisan

Konfigurasi Bahan Bahagian Basah

      -- Badan Pam: Polipropilena PP / SUS316 keluli tahan karat pilihan

     -- Teras Injap Diafragma & Semak: Komposit PTFE + PP

     -- Bahan Pengedap: Getah fluoro FKM, rintangan yang luar biasa terhadap asid, alkali dan pelarut organik

     -- Kelebihan Bahan: Reka bentuk kedap tanpa aci menghapuskan kebocoran sederhana; rintangan kakisan penuh untuk larutan kimia, air tulen, reagen perubatan dan cecair asid/alkali ringan.

Prinsip Kerja (Jenis Kawalan Elektrik PB1011A)

     -- Solenoid Bertenaga HIDUP: Udara termampat memasuki ruang pemacu, menolak diafragma untuk beralih ke kiri; cecair di dalam ruang pam dilepaskan melalui injap sehala atas.

     -- Solenoid Nyahtenaga MATI: Ruang pemacu mengeluarkan udara; diafragma diset semula ke kanan di bawah daya spring terbina dalam; cecair baru disedut ke dalam rongga pam melalui injap sehala masuk bawah.

     -- Kitaran hidup/mati solenoid frekuensi tinggi (1～10 Hz) merealisasikan sedutan & pelepasan cecair berterusan; aliran keluaran boleh dilaraskan dengan tepat dengan menukar frekuensi pensuisan.

Keperluan Pemasangan & Paip

  1. Peraturan Pemasangan Wajib

     -- Port alir keluar bendalir (OUT) mesti menghadap ke atas untuk mengelakkan penguncian udara di dalam ruang pam menyebabkan gangguan aliran.

 2. Definisi Port & Spesifikasi Benang

     -- Port utama cecair MASUK / KELUAR: Standard Rc1/8", NPT1/8 pilihan

     -- Port SUP bekalan udara: Benang M5×0.8

     -- Port EXH ekzos: Benang M5×0.8, serasi dengan penyenyap kecil AN05-M5

  3. Lubang Pemasangan

     -- Lubang skru 2 × M4 dengan kedalaman 6 mm; atau φ4.5 melalui lubang; aksesori pendakap kaki khusus KT-PB1A-5 tersedia untuk pemasangan peralatan tetap.

Senario Aplikasi Industri Biasa

     -- Pembuatan semikonduktor & PV: Pemindahan pelarut kimia, membersihkan gelung peredaran cecair

     -- Peralatan perubatan & biokimia: Penghantaran mikro reagen, larutan penimbal dan cecair biologi

     -- Mesin pencetak & pembungkusan: Dakwat, gam pelekat sistem suapan automatik

     -- Perlindungan alam sekitar & rawatan air: Dos agen kimia, pengumpulan pensampelan air sisa

     -- Industri automasi am: Cecair pemotong, agen pembersih dan penyalur minyak ringan

Garis Panduan Pemilihan Model

     -- Padanan aliran: Pilih PB1011A untuk aliran ≤2000 mL/min; Model juruterbang udara PB1013A untuk senario kawalan pautan khas (aliran maksimum 1000 mL/min)

     -- Pemilihan bahan yang dibasahi: Badan pam PP untuk cecair kimia lemah umum; Kombo SUS316 + PTFE untuk pelarut menghakis yang kuat

     -- Mod kawalan: Kawalan terus elektrik pilih PB1011A; perhubungan interlock luaran peralatan pilih jenis juruterbang udara PB1013A

     -- Aksesori tambahan: Pasang penyenyap pada port ekzos untuk mengurangkan bunyi berjalan; padanan pendakap kaki untuk pemasangan tetap jangka panjang

Kelebihan Pertukaran SOLH

     Siri SOLH-PB1011 sepadan sepenuhnya dengan siri PB1011 asal SMC dalam dimensi keseluruhan, susun atur benang port dan semua parameter prestasi, penggantian drop-in terus tanpa pengubahsuaian saluran paip, dengan prestasi kos yang unggul.

Ringkasan Satu Ayat

     SOLH PB1011A miniatur pam diafragma pneumatik solenoid terbina dalam mengguna pakai aci-seal-bebas kebocoran PTFE/FKM tahan kakisan bahagian basah yang dibasahi, menyokong 8~2000mL/min pengaliran sederhana mikro dos, tersedia dalam solenoid bersepadu elektrik dan versi perintis udara luaran, sistem penghantaran semula semikonduktor padat dan persekitaran.
