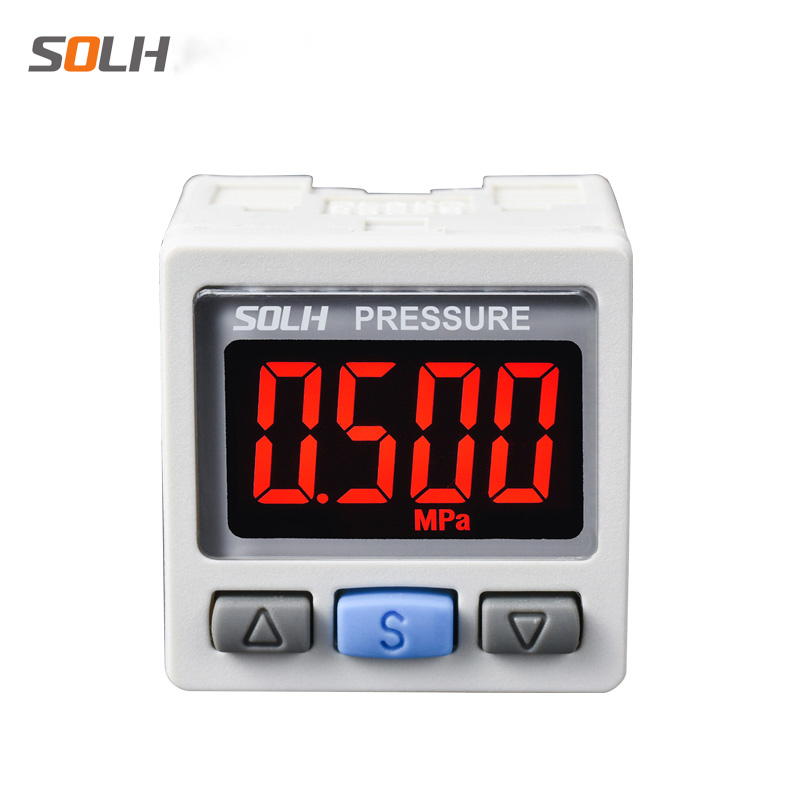

Suis Tekanan Digital Dwi Warna Siri ZSE30A(F) / ISE30A Ketepatan Tinggi

Jenama:SOLH oleh Richge Technology

Kedudukan Produk

     Suis tekanan digital ketepatan tinggi siri SOLH ZSE30A(F) / ISE30A digunakan untuk pemantauan tekanan masa nyata, penggera ambang dan kawalan isyarat gelung tertutup bagi semua litar pneumatik. Serasi dengan vakum, tekanan campuran kompaun dan keadaan kerja tekanan positif standard. Kelebihan teras termasuk ketepatan ultra tinggi ±0.2%FS, paparan LCD merah/hijau dwi-warna dan fungsi penyalin parameter kelompok satu klik, bertindak sebagai "mata pemantauan visual" sistem pneumatik automatik.

Klasifikasi Siri mengikut Julat Pengukuran Tekanan

Spesifikasi Teknikal Teras (Gred Ketepatan Tinggi)

  1. Unit Paparan: Skrin LCD 4 digit, suis auto dwi warna (Hijau / Merah); OUT1 sepadan dengan hijau, OUT2 sepadan dengan merah

  2. Ketepatan Pengukuran: ±0.2%FS @25℃, resolusi sehingga 1/1000 skala penuh

  3. Pilihan Output Isyarat

     -- Isyarat suis: Output transistor pengumpul terbuka NPN / PNP 2 saluran (OUT1 & OUT2)

     -- Isyarat analog (pilihan): Keluaran voltan 1~5V atau keluaran arus 4~20mA

  4. Bekalan Kuasa: 12~24 VDC ±10% julat voltan lebar

  5. Kapasiti Menahan Tekanan Terlebih

  6. ZSE30A / ZSE30AF: 500 kPa

  7. Model tekanan positif ISE30A: 1.5 MPa

  8. Kelas Perlindungan: IP40 kalis habuk

  9. Suhu Ambien Operasi: 0 ~ 50 ℃

  10. Fungsi Eksklusif: Salin parameter satu klik, salin tetapan daripada 1 unit induk kepada maksimum 10 unit hamba, dengan berkesan mengelakkan ralat tetapan parameter semasa penyahpepijatan peralatan kelompok

Peraturan Penamaan Model Lengkap

  Contoh Model: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: Pengecam jenis tekanan siri

     -- 01: Spesifikasi benang port = Benang dalaman M5 (R1/8)

     -- N / P: Tukar jenis transistor output

        N = pengumpul terbuka NPN; P = Pengumpul terbuka PNP

     -- M / C / D: Takrif gabungan output

        M = 2 saluran keluaran suis bebas sahaja

        C = 1 saluran suis + 1~5V keluaran voltan analog

        D = 1 saluran suis + 4~20mA keluaran arus analog

Logik Paparan LCD Dwi Warna

     -- Lampu latar hijau: Tekanan sebenar dalam julat kerja biasa pratetap pengguna

     -- Lampu latar merah: Tekanan melebihi ambang penggera atas / bawah (amaran terlebih tekanan / tekanan rendah)

     -- 4 mod paparan boleh laras: Menyokong logik standard (hijau biasa, merah abnormal) atau logik penukaran warna terbalik seperti yang diperlukan

Senario Aplikasi Industri Biasa

  1. Silinder Pneumatik & Litar Pengapit Bahan Kerja

     Tetapkan ambang tekanan pengapit 0.5~0.7MPa; cetuskan isyarat penggera merah apabila tekanan menurun di bawah had bawah untuk mengelakkan bahan kerja longgar semasa pemprosesan.

  2. Stesen Pengendalian Penyedutan Vakum (model khusus vakum ZSE30A)

     Tetapkan ambang penjerapan yang boleh dipercayai ≤ -80kPa; serta-merta mengeluarkan isyarat penggera jika tahap vakum merosot untuk mengelakkan bahan kerja jatuh semasa pemindahan.

Perbandingan Prestasi lwn Suis Tekanan Mekanikal Biasa

Panduan Pemilihan Langkah demi Langkah

     -- Vakum sahaja atau vakum campuran + tekanan mikro positif → Pilih model tekanan kompaun universal ZSE30AF

     -- Litar pneumatik am standard (0.4~0.7MPa bekalan udara) → Model paling popular ISE30A-01-N-M

     -- Memerlukan pengumpulan data tekanan berterusan masa nyata oleh PLC → Pilih C (1~5V voltan) atau D (4~20mA semasa) varian keluaran analog

Ringkasan Satu Ayat

     Vakum SOLH ZSE30A, kompaun ZSE30AF dan suis digital tekanan positif ISE30A bercirikan ±0.2%FS berketepatan tinggi dwi-warna LCD, suis NPN/PNP 2 saluran + output analog 1~5V/4~20mA pilihan dengan salinan parameter kelompok satu klik, digunakan secara meluas untuk tekanan penjepit dan penyedutan vakum automatik pemantauan & pneumatik peralatan
