Injap Kawalan

Injap popet mekanikal sederhana SOLH VM2 (VM200) boleh ditukar ganti sepenuhnya dengan model SMC yang sepadan. Menampilkan pembinaan poppet sederhana dengan pekali aliran Cv=0.87, kapasiti alirannya adalah sekitar 8 kali lebih tinggi daripada siri VM1 mini, dilengkapi dengan port Rc1/4 standard dan benang NPT/G1/4 pilihan. Ia berfungsi di bawah 0~1.0MPa dan tidak serasi dengan vakum, menggunakan kedap popet tahan haus tanpa pelinciran dan badan logam yang teguh. Susun atur paip port sisi dan port bawah tersedia, disokong oleh barisan lengkap penggerak boleh tukar ganti: penggelek POM standard / tuas penggelek tahan lelasan keluli keras, penggelek anti-lantun sehala, pelocok lurus, butang tekan rata, kepala berhenti kecemasan cendawan kuning, butang penunjuk hijau dan tombol engsel boleh dikunci. Varian penggelek keluli yang dikeraskan sesuai dengan barisan pengeluaran haus tinggi tugas berat. Digunakan secara meluas untuk pengesanan had strok meja silinder & slaid, pentauliahan jog manual peralatan, pensuisan udara lekapan jig dan interlock kecemasan keselamatan, ia berfungsi sebagai injap pencetus udara mekanikal arus perdana untuk barisan pengeluaran pembungkusan, tekstil, percetakan dan automasi am.

Injap mekanikal poppet 3-port sederhana SOLH VM4 (VM400) boleh ditukar ganti sepenuhnya dengan model SMC yang setara, diletakkan di antara mini VM1 dan siri VM2 aliran tinggi. Kelebihan terasnya terletak pada keserasian dengan julat tekanan penuh daripada -100kPa vakum kepada tekanan positif 1.0MPa, ciri yang tidak tersedia pada VM2. Ia menggunakan port Rc1/8 standard dengan benang NPT/G1/8 pilihan dan kapasiti aliran Cv=0.38, menyokong susun atur paip port sisi dan bawah. Dibina dengan badan logam pepejal, ia menahan hentakan 1000m/s² dan getaran berat, sesuai untuk barisan pengeluaran tugas berat yang keras, dengan pengedap popet tahan habuk tanpa pelinciran untuk hayat perkhidmatan yang panjang. Satu set lengkap penggerak boleh tukar ganti disediakan: tuas penggelek keluli anti-lelasan standard / keras, penggelek anti-lantun sehala, pelocok lurus, butang berhenti kecemasan cendawan pelbagai warna, tombol berputar 2/3 kedudukan, butang tekan boleh dikunci dan tuas engsel togol. Digunakan secara meluas dalam pengesanan had lejang meja silinder & slaid, litar penjerapan/pelepasan vakum, pentauliahan jog manual peralatan, interlock kecemasan keselamatan mesin dan pensuisan lekapan jig, ia adalah injap pencetus mekanikal sederhana yang ideal untuk keadaan kerja yang memerlukan keserasian vakum dan rintangan kejutan yang kuat.

SOLH ITV injap berkadar elektro-pneumatik aliran tinggi boleh ditukar ganti sepenuhnya dengan model SMC yang setara. Mengguna pakai sistem maklum balas tekanan gelung tertutup, ia menerima voltan DC0–10V, isyarat analog semasa 4–20mA, dan komunikasi bas medan pilihan termasuk CC-Link, PROFINET, EtherNet/IP untuk mencapai peraturan tekanan udara jauh tanpa langkah dan berketepatan tinggi dengan ketepatan kawalan FS ±1% dan perlindungan kalis habuk & percikan IP65. Tiga siri meliputi julat aliran berbeza: ITV1100 untuk aliran rendah mikro, ITV2100 untuk aliran sederhana universal dan ITV3100 untuk aliran tinggi berat sehingga 4400 L/min ANR, dengan tekanan boleh laras dari 0.005 hingga 0.9 MPa. Ia menyokong benang Rc/NPT/G dan kelengkapan tekan masuk, paparan digital LED terbina dalam dan penggera diagnosis diri di bawah bekalan kuasa rendah DC24V. Digunakan secara meluas untuk penggerak silinder gerek besar, kawalan ketegangan berterusan filem & wayar, proses ketepatan semikonduktor & optik, pendispensan automatik & salutan, pensuisan tekanan berbilang peringkat untuk peralatan kimpalan dan rivet, menggantikan berbilang pengawal selia manual untuk merealisasikan kawalan tekanan terpusat digital pada barisan pengeluaran automatik.

Injap sehala SOLH XTO674 dan INA14 berkongsi platform struktur yang sama dengan tekanan keretakan ultra-rendah 0.01MPa, serasi dengan udara termampat dan air bersih untuk perlindungan anti-aliran balik dalam saluran paip bendalir vakum dan tekanan rendah. XTO674 ialah versi kriogenik semua tembaga yang berfungsi sehingga -30 ℃; Siri standard INA14 menyediakan badan keluli tahan karat loyang atau SUS304, dilengkapi dengan pengedap NBR standard serta pengedap CR yang tahan minyak & suhu tinggi pilihan dan tahan cuaca. Reka bentuk berulir sebaris padat dengan tanda anak panah aliran boleh dipasang terus dalam saluran paip tanpa kurungan tambahan, dengan berkesan menghalang kehilangan vakum dan aliran udara terbalik apabila dipasang di antara penjana vakum dan cawan sedutan. Kedua-dua siri ini menampilkan dimensi keseluruhan dan saiz benang yang sama untuk pertukaran medan terus tanpa pengubahsuaian paip, digunakan secara meluas dalam peralatan kriogenik, saluran pengeluaran vakum, litar bendalir suhu tinggi tahan kakisan dan saluran paip pneumatik & air am untuk pengekalan tekanan sehala dan pencegahan aliran balik.

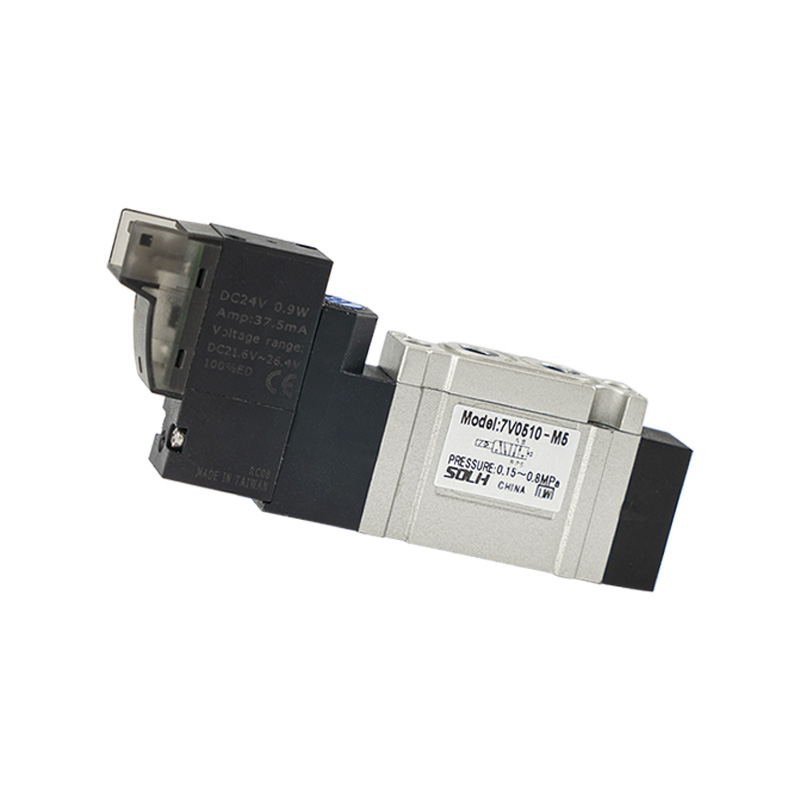

Injap solenoid kendalian pandu kompak SOLH 7V termasuk varian 5/2 dan 5/3 hala yang lengkap, meliputi pengembalian spring gegelung tunggal, penyelak gegelung dua dan tiga fungsi tengah: tertutup tengah, ekzos tengah, bekalan tekanan tengah. Ia mengguna pakai reka bentuk pelari ekzos terpusat dalaman bersepadu dengan kapasiti aliran sekitar 30% lebih tinggi daripada injap siri 4V tradisional, menampilkan tindak balas pensuisan ≤50ms dan kekerapan operasi maksimum sehingga 5 Hz. Gegelung kuasa ultra-rendah menjana kurang haba untuk penjanaan berterusan, dengan penggunaan kuasa DC 0.7W dan AC 1.1VA. Barisan bersaiz penuh dari M5 hingga 3/8" ditawarkan, menyokong kedua-dua port benang standard dan kelengkapan pantas tekan masuk. Injap boleh dipasang secara individu atau disusun pada manifold aluminium berbilang stesen untuk menjimatkan ruang kabinet dan memudahkan paip udara utama. Julat tekanan operasi 0.15~0.8 MPa dengan suhu kerja -20℃~70℃. Injap seander yang digunakan sepanjang hayat silinder digunakan secara meluas. pensuisan dan kawalan pneumatik berpusat pada semua barisan pengeluaran automatik.

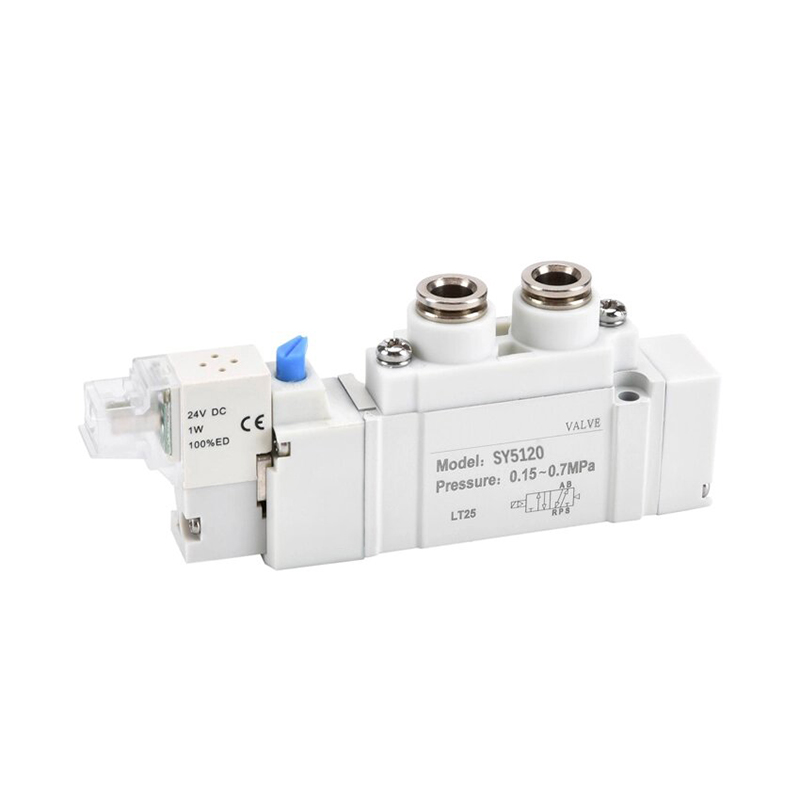

Injap solenoid 5 port kendalian perintis SOLH SY boleh ditukar ganti sepenuhnya dengan injap SMC yang sepadan, termasuk model SY3000 mini, SY5000 arus perdana sederhana, SY7000 besar dan SY9000 lebih besar. Ia menyediakan pilihan litar lengkap: 5/2 gegelung tunggal/berganda dan 5/3 tiga kedudukan dengan fungsi bekalan tekanan pusat tertutup, ekzos tengah & tekanan tengah. Gegelung 0.35W standard dan gegelung penjimatan tenaga kuasa ultra rendah pilihan 0.1W menjana sedikit haba untuk penjanaan berterusan. Versi perintis dalaman berfungsi 0.1~0.7 MPa, manakala varian perintis luaran menyokong persekitaran vakum -100kPa. Kili yang dimeterai jurang mencapai sehingga 200 juta kitaran pensuisan. Port udara disusun di sisi, atas dan bawah untuk penghalaan tiub yang fleksibel. Injap menggunakan reka bentuk snap plug-in yang serasi dengan pulau injap manifold SS5Y, membolehkan penyelenggaraan injap tunggal tanpa membuka keseluruhan bank, dengan penyambung palam IP65 dan penarafan asas manifold IP67. Pelari dalaman yang dioptimumkan menyampaikan aliran 80% lebih tinggi daripada injap lama, dan mesh penapis pandu terbina dalam menghalang gelendong tersekat oleh habuk. Digunakan secara meluas untuk pensuisan arah silinder dan kawalan pneumatik terpusat dalam semikonduktor, kimpalan automotif, pembungkusan dan peralatan automasi perubatan.

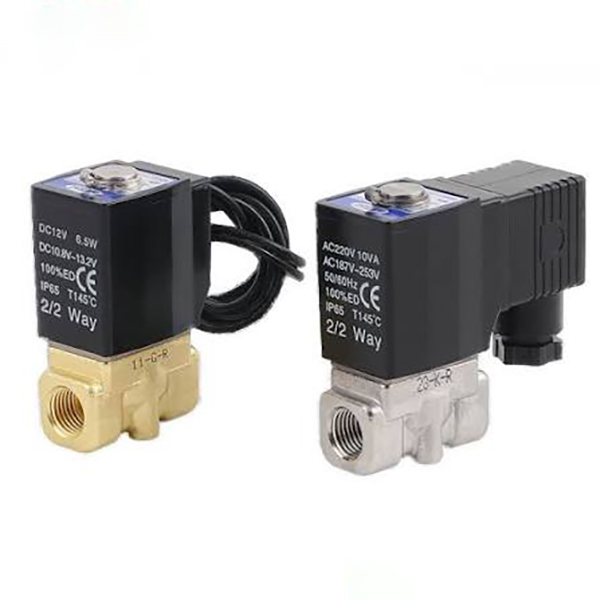

SOLH 2S siri 2/2-hala injap solenoid bendalir yang biasanya tertutup termasuk dua talian penuh: model orifis kecil 030/050 bertindak terus dan variasi lubang besar 150~500 kendalian juruterbang, untuk kawalan on-off automatik bagi air bersih, udara termampat, penyejuk pemotong, minyak pelincir dan saluran paip cecair yang lemah menghakis. Versi tindakan langsung membolehkan permulaan tekanan sifar tanpa had tekanan pembezaan minimum, menampilkan saiz padat, orientasi pelekap universal dan pensuisan pantas milisaat, sesuai untuk aplikasi aliran mikro tekanan rendah seperti penyejukan alat mesin titik tunggal, cawangan udara/air mikro 3C dan peralatan pembersihan mini. Jenis kendalian perintis memerlukan perbezaan tekanan minimum 0.05MPa untuk pembukaan penuh, menyampaikan aliran ultra besar dengan gegelung haba rendah watt rendah, sesuai untuk pengepala longkang pemampat udara, saluran air semburan utama dan saluran paip rawatan air beredar aliran tinggi. Pengedap getah nitril NBR standard dilengkapi, dengan pengedap gred makanan EPDM tahan asid & air panas pilihan. Piawaian benang antarabangsa berbilang (PT/G/NPT) dan voltan gegelung universal global (DC12/24V, AC24/110/220V) tersedia, disokong oleh pilihan pendawaian palam DIN dan pendawaian wayar. Gegelung tahan haba membolehkan tenaga berterusan jangka panjang. Panduan pemilihan: jenis bertindak langsung untuk saluran paip dengan tekanan statik di bawah 0.05MPa dan aliran cawangan kecil; versi kendalian rintis untuk pengepala utama G1/2 dan ke atas dengan tekanan tinggi yang stabil & aliran edaran yang besar. Pengedap EPDM adalah wajib untuk air panas dan media cecair gred makanan.

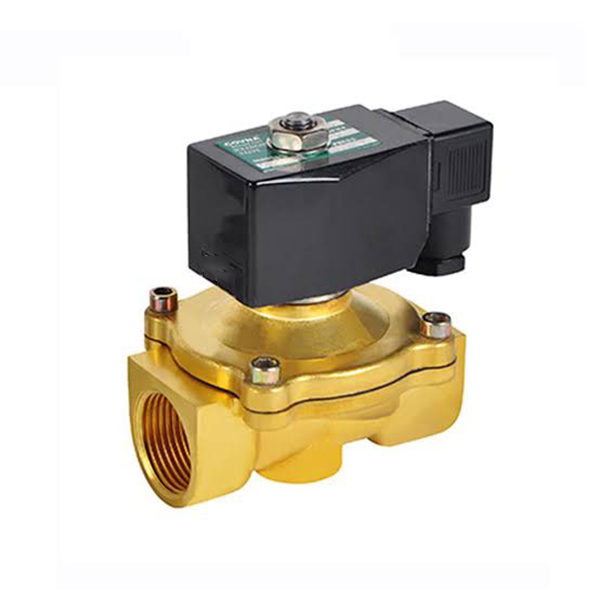

SOLH 2W siri 2/2-hala injap solenoid cecair yang biasanya tertutup dengan badan loyang pepejal termasuk model orifis kecil bertindak terus 030/050 dan varian 150~500 kendalian pandu besar gerek besar, direka untuk kawalan on-off automatik bagi air bersih, udara termampat, penyejuk pemotong, minyak pelincir dan saluran penghakisan yang lemah. Versi lakonan langsung merealisasikan permulaan tekanan pembezaan sifar tanpa had tekanan kerja minimum, menampilkan saiz padat, orientasi pelekap universal dan pensuisan frekuensi tinggi milisaat, sesuai untuk cawangan aliran mikro tekanan rendah, litar air tambahan vakum dan penyejukan satu titik untuk peralatan mesin kecil. Jenis kendalian perintis memerlukan tekanan pembezaan permulaan minimum 0.05MPa, menyampaikan aliran ultra besar dengan gegelung naik suhu rendah kuasa rendah, sesuai untuk saluran saliran utama pemampat udara, litar air semburan utama pemasangan am dan saluran paip beredar aliran tinggi untuk sistem rawatan air. Pengedap getah nitril NBR standard dilengkapi, dengan pengedap gred makanan EPDM tahan haba & asid pilihan. Pelbagai piawaian benang antarabangsa (PT/G/NPT) dan voltan gegelung julat penuh (DC12/24V, AC24/110/220V) tersedia, disokong oleh soket palam DIN untuk pendawaian kabinet dan wayar kalis air IP65 untuk peralatan luar yang lembap. Gegelung tahan haba membenarkan tenaga berterusan 24 jam tanpa keletihan. Garis panduan pemilihan: pilih jenis tindakan langsung untuk saluran paip dengan tekanan statik di bawah 0.05MPa dan aliran titik tunggal mikro; pilih varian kendalian rintis untuk pengepala utama G1/2 dan ke atas dengan peredaran besar tekanan tinggi yang stabil. Pengedap EPDM adalah wajib untuk air panas, air tulen dan media cecair gred makanan.
