Injap Solenoid Bendalir Siri 2/2 Hala 2W (Bertindak Terus + Dikendalikan Juruterbang)

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

     Siri SOLH 2W ialah injap solenoid penutup cecair 2/2 hala industri sejagat, berpecah kepada dua garisan struktur: 2W bertindak terus (030/050 siri kecil) dan 2W kendalian juruterbang (150~500 siri gerek besar). Ia melakukan kawalan hidup/mati automatik untuk air bersih, udara termampat, minyak pelincir, cecair pemotong penyejuk dan saluran paip cecair yang mengakis lemah.

       * Badan injap tembaga dengan pengedap anti-karat berbilang lapisan; pilihan dwi jenis langsung permulaan tekanan sifar dan jenis perintis aliran tinggi untuk pemilihan julat penuh

       * Dimensi standard & spesifikasi benang, serasi dengan berbilang benang PT/G/NPT untuk eksport global

       * Gegelung tahan suhu rendah menyokong tenaga berterusan jangka panjang yang stabil

     Dipadankan secara meluas dengan peralatan rawatan air, litar penyejukan alat mesin, talian pembersihan semburan, saluran paip pemampat udara dan sistem automasi bendalir industri penuh.

Dua Barisan Produk Klasifikasi Penuh: NC Bertindak Langsung VS NC Dikendalikan Juruterbang

  1. 2W Bertindak Langsung Biasanya Tertutup (Contoh Model: 2W-L030-08)

     --Prinsip Kerjaple:Gegelung elektromagnet memacu terus batang angker dalaman untuk membuka/menutup tempat duduk injap utama, membolehkan pembukaan penuh di bawah tekanan sederhana sifar 0MPa.

        * Power OFF: Spring memampatkan gasket pengedap untuk memotong cecair saluran paip sepenuhnya

        * Kuasa HIDUP: Daya elektromagnet mengangkat gelendong untuk merealisasikan peredaran bendalir dua arah

           Tiada ruang perintis tambahan, struktur ultra ringkas dengan kelajuan tindak balas pantas milisaat.

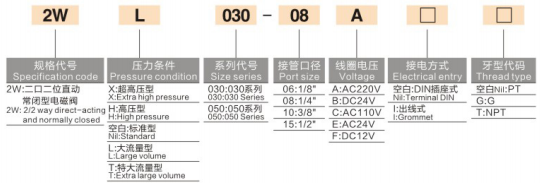

    -- Peraturan Pengekodan Model Lengkap

     2W - Akhiran Tekanan/Aliran - Siri Saiz - Benang Port - Voltan Gegelung - Jenis Pendawaian - Standard Benang

        * 2W: Injap solenoid tertutup 2/2 hala bertindak terus

        *  Tekanan & akhiran aliran: Kosong=Standard / L=Aliran Besar / T=Aliran Lebih Besar / H=Tekanan Tinggi / X=Tekanan Lebih Tinggi

        *  Siri saiz: 030 (miniatur), 050 (sederhana kecil)

        *  Kod port: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  Kod voltan: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Mod pendawaian: Kosong=Soket DIN (standard untuk kabinet kawalan), I=plumbum wayar kalis air (peralatan lembap luar)

        *  Standard benang: Blank=PT benang tirus British, G=G benang selari, T=NPT benang Amerika

   --  Kelebihan Teras

       *  Permulaan tekanan berbeza sifar, tiada had tekanan operasi minimum, bukaan stabil di bawah vakum, tekanan mikro dan litar air aliran mikro

        *  Badan ultra padat, sudut pelekap sewenang-wenangnya untuk susun atur kabinet peralatan yang sempit

        *  Tindak balas hidup-mati pantas milisaat, sesuai untuk kitaran permulaan berhenti berselang frekuensi tinggi

        *  Badan injap kecil dengan kos boleh guna yang rendah, pilihan pertama yang menjimatkan untuk kawalan cawangan satu titik

     --  Senario Aplikasi

      Suntikan minyak penyejuk satu titik untuk alat mesin CNC kecil, mesin pembersih semburan mini, kawalan udara/air mikro untuk peralatan automasi 3C, suis cawangan kecil pemampat udara, kawalan hidup/mati cecair mikro makmal.

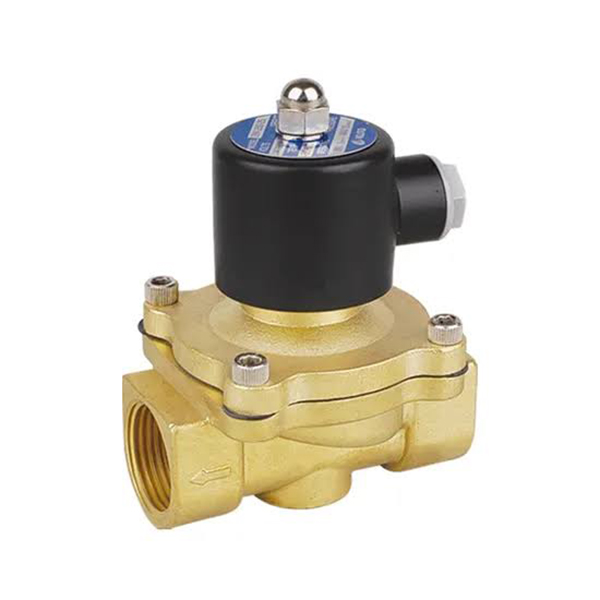

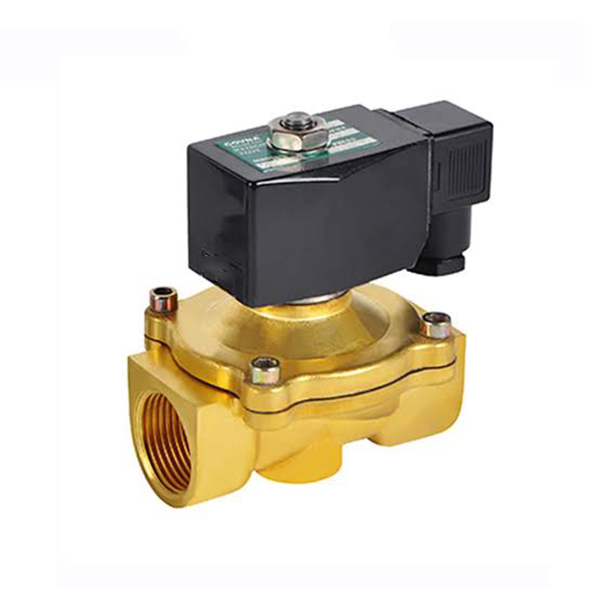

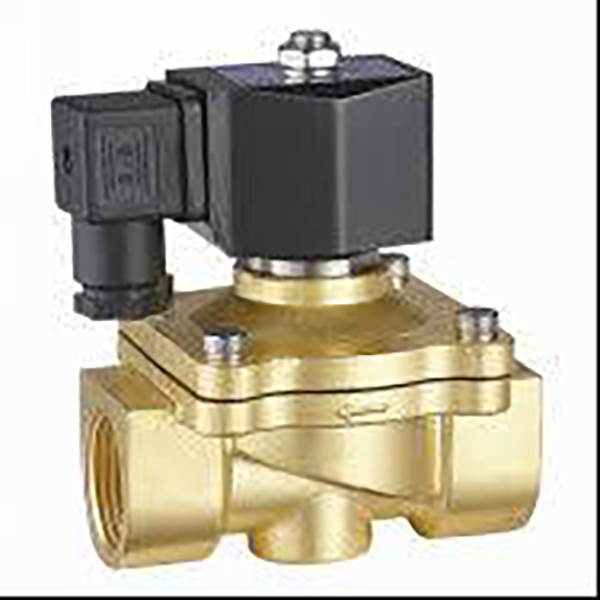

  2. 2W Dikendalikan Juruterbang Biasanya Tertutup (Contoh Model: 2W250-25)

     -- Prinsip Kerja:Orifis bleed perintis terbina dalam, bergantung pada tekanan sederhana saluran paip untuk mengangkat gelendong utama berlorek besar; gegelung hanya mengawal lubang pandu yang kecil dengan penggunaan kuasa yang rendah & penjanaan haba yang rendah. Tekanan pembezaan permulaan minimum 0.05MPa, injap tidak boleh dibuka sepenuhnya tanpa tekanan sederhana.

        * Kuasa MATI: Lubang juruterbang dimeterai, tekanan rongga dalaman memampatkan pengedap untuk menutup saluran paip

        * Kuasa HIDUP: Kebocoran tekanan ruang pandu, bicu tekanan sederhana membuka injap utama untuk aliran bendalir volum tinggi, orifis maksimum sehingga Φ50 (G2 inci)

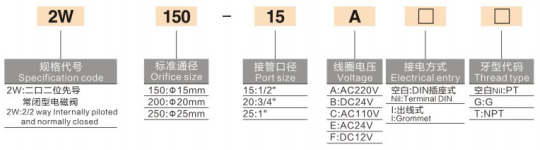

    --Peraturan Pengekodan Model Lengkap

        2W - Saiz Orifis - Benang Port - Voltan Gegelung - Jenis Pendawaian - Standard Benang

        *  2W: Injap solenoid 2/2 hala yang dikendalikan juruterbang biasanya tertutup

        *  Saiz orifis standard: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        *  Kod port: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  Kod voltan, pendawaian & benang boleh ditukar ganti sepenuhnya dengan siri tindakan langsung, alat ganti gegelung yang serasi

  3. Kelebihan Teras

     -- Lubang lurus yang lebih besar untuk aliran sederhana tinggi, kehilangan tekanan saluran paip ultra-rendah, sesuai untuk sesalur bekalan air/udara terpusat seluruh talian

     -- Gegelung berkuasa rendah memacu badan injap lubang besar, kenaikan suhu rendah di bawah operasi berterusan 24j, prestasi anti-lecur

     -- Saluran aliran lebar tidak mudah tersumbat, menyokong peredaran air penyejuk industri dengan kekotoran terampai kecil

     -- Injap pandu tunggal boleh menggantikan berbilang injap terus kecil, memudahkan susun atur saluran paip utama & mengurangkan kos perolehan

  4.Senario Aplikasi

     Kawalan litar air utama untuk peralatan pembersihan semburan saluran pemasangan besar, pemampat udara longkang mesin penuh & penutup saluran paip udara utama, sistem penyejukan beredar paip pengepala aliran besar, peralatan rawatan air, suis induk cecair am untuk pembungkusan makanan & peralatan kimia.

Ciri Teras Kongsi Universal (Langsung + Dikendalikan Juruterbang)

  1.Fungsi Seragam NC Biasanya Tertutup (Lalai Kilang)

     Automatikan apabila kuasa terputus, berkesan mencegah limpahan, kebocoran air/udara semasa penutupan peralatan untuk perlindungan keselamatan sistem yang lebih tinggi.

  2. Bahan Pengedap Dwi Pilihan

     -- Getah nitril NBR standard: Universal untuk air bersih, udara termampat & keadaan kerja umum minyak pelincir

     -- EPDM etilena propylene pilihan: Tahan haba, tahan asid & alkali lemah, khusus untuk air panas, cecair bersih gred makanan & peralatan penjerukan

  3. Gegelung Serasi Universal berbilang spesifikasi

     Liputan voltan AC & DC penuh, gegelung bertebat kuasa rendah menyokong tenaga berterusan jangka panjang; skema pendawaian dwi (soket DIN / plumbum wayar kalis air) boleh disesuaikan dengan kabinet dalaman & pendawaian peralatan luaran.

  4.Piawaian Benang Eksport Pelbagai Antarabangsa

     Tiga pilihan benang: PT British tirus, G selari BSPP, benang NPT Amerika, peralatan automasi domestik yang sepadan dan permintaan eksport barisan pengeluaran luar negara.

  5. Pemasangan Universal Tanpa Graviti

     Badan injap boleh dipasang secara menegak, mendatar atau terbalik tanpa menjejaskan prestasi buka/tutup, sesuai untuk susun atur kabinet padat.

  6. Penyesuaian Gred Tekanan Penuh

     Siri langsung menyokong versi standard / tekanan tinggi / tekanan tinggi tambahan / aliran besar; siri perintis menyesuaikan diri dengan julat tekanan bendalir industri konvensional 0.05~1.0MPa.

Jadual Spesifikasi Teknikal Am Bersatu

Jadual Perbandingan Pilihan Penuh Dikendalikan Direct VS Pilot

Senario Aplikasi Biasa Bersegmen

  1. Medan Berkenaan NC Bertindak Langsung 2W

     -- Suntikan minyak penyejuk satu titik & semburan mikro untuk alatan mesin CNC kecil, kawalan cecair mikro stesen mudah

     -- Bekalan air tambahan vakum & cawangan pneumatik kecil hidup/mati untuk peralatan automasi 3C

     -- Peralatan pembersihan ultrasonik kecil, gelung kawalan cecair mikro makmal

     -- Cawangan penyelenggaraan peralatan, suis air/gas satu titik untuk lekapan kecil

  2. Medan Berkenaan NC Kendalian Juruterbang 2W

     -- Pemampat udara salur mesin penuh, injap pemotong saluran paip udara utama bengkel

     -- Kawalan litar air induk untuk peralatan pembersihan semburan talian pemasangan yang besar

     -- Sistem peredaran rawatan air, paip pengepala aliran besar penyejukan industri

     -- Suis induk bendalir berlorek besar untuk pembungkusan makanan & peralatan kimia yang lengkap

Peraturan Penghakiman Pemilihan Teras

     -- Tekanan air/udara saluran paip di bawah 0.05MPa, medium mikro terputus-putus, litar vakum → Mesti memilih jenis tindakan langsung 2W

     -- Saiz paip ≥G1/2, penghantaran aliran tinggi paip utama seluruh talian, saluran paip tekanan stabil jangka panjang → Pilih jenis kendalian juruterbang 2W

     -- Air panas, air tulen, cecair asid lemah keadaan kerja: Nyatakan pengedap gred makanan EPDM semasa membuat pesanan

     -- Pendawaian berpusat di dalam kabinet kawalan mesin: Utamakan jenis pendawaian soket DIN; semburan luar & peralatan lembap pilih I jenis plumbum wayar kalis air

     -- Litar air tekanan tinggi & stesen aliran tinggi boleh memilih badan injap tersuai dengan akhiran H/L/T

Penyelesaian Litar Pneumatik & Bendalir Lengkap Dipadankan

  1. Litar Cawangan Penyejuk Kecil

     Unit perkhidmatan udara AFC → injap solenoid siri 3V 3/2 → Tiub plastik PU → Injap bertindak terus 2W (kawalan hidup/mati litar air penyejuk)

  2. Litar Pengepala Air Utama Mesin Lengkap

     Paip utama tangki air / pemampat udara → injap lubang besar juruterbang 2W → penghantaran cawangan ke setiap saluran paip semburan stesen

  3. Litar Bengkel Bendalir Kalis Letupan

     Unit rawatan sumber udara kalis letupan → Injap pandu 2W dengan gegelung kalis letupan tersuai, dipadankan dengan saluran paip kawalan automatik kalis letupan

Ringkasan Satu Ayat

     SOLH 2W siri loyang 2/2-hala injap solenoid bendalir tertutup biasanya menyediakan permulaan tekanan sifar varian lakonan langsung kecil dan varian kendalian perintis besar aliran tinggi aliran tinggi kuasa rendah, dengan pengedap gred makanan NBR/EPDM pilihan, keserasian berbilang benang & berbilang voltan, digunakan secara meluas untuk peralatan semburan air, udara, kawalan pembungkusan makanan dan bekalan air automatik.
