Injap Tangan Rotary Manual Siri VH 4-Hala

Jenama: SOLH oleh Richge Technology

Kedudukan Produk

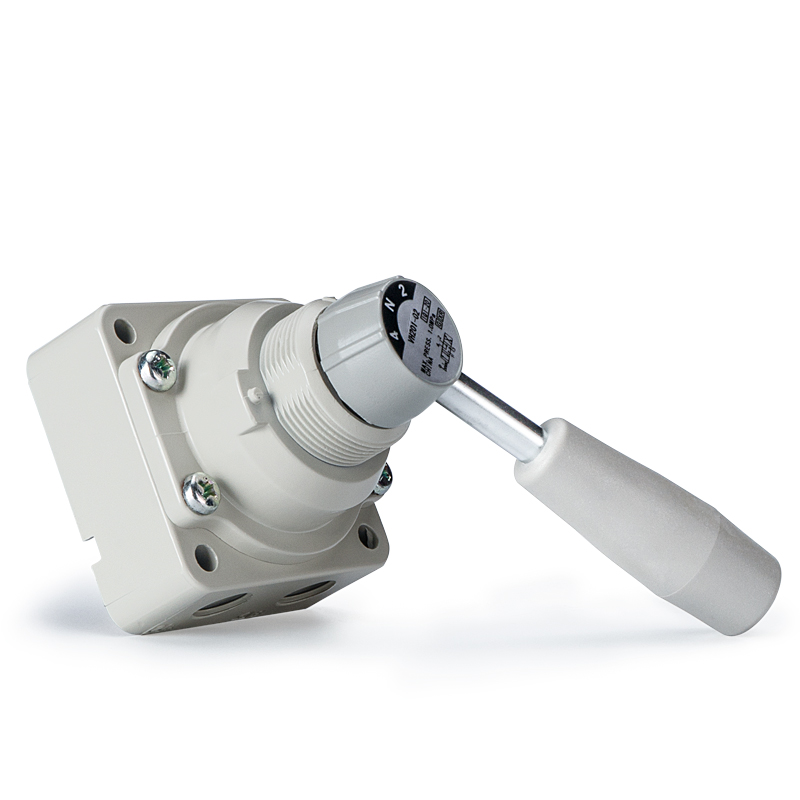

     Siri VH ialah injap tangan berputar manual 4-hala yang dikendalikan oleh putaran pemegang 90° untuk menukar litar udara. Ia digunakan secara meluas untuk perubahan arah manual, pentauliahan peralatan, hentian kecemasan dan pensuisan sumber udara dalam sistem pneumatik, menampilkan struktur mekanikal yang ringkas, kebolehpercayaan yang stabil dan petunjuk kedudukan visual yang jelas.

Struktur Teras & Prinsip Kerja

     -- Jenis Injap: Injap kili putar manual 4 hala

     -- Mod Operasi: Putaran pemegang 90° untuk penukaran kedudukan

     -- Definisi Port: Salur masuk bekalan P, port output berfungsi A/B, port ekzos R

     -- Tiga fungsi pusat standard:

        1. Pusat Tertutup (Model 200/210): Semua port dimeterai pada kedudukan tengah untuk mengekalkan tekanan silinder

        2. Ekzos Tengah (Model 201/211): Port A & B disambungkan ke ekzos untuk pelepasan tekanan penuh

        3. 2-Kedudukan (Model 202/212): Tiada kedudukan tengah, hanya dua keadaan P→A / P→B

     -- Struktur Pengedap: Pengedap kili berputar ketepatan dengan kebocoran dalaman yang sangat rendah

     -- Pilihan Pemasangan: Paip sisi / paip bawah; pemasangan panel / pemasangan badan injap terus.

Spesifikasi Teknikal Penuh

  1. Parameter Umum Sejagat

     -- Bendalir Berkenaan: Udara termampat

     -- Tekanan Bukti: 1.5 MPa

     -- Tekanan Operasi Maks: VH200/300/400: 1.0 MPa VH600: 0.7 MPa

     -- Suhu Ambien & Sederhana: -5 ~ +60 ℃ (tiada aising dibenarkan)

     -- Sudut Putaran Operasi: 90°

     -- Keperluan Pelinciran: Tanpa pelinciran; Pelinciran minyak turbin ISO VG32 pilihan

     -- Bahan: Badan injap – aloi zink / aluminium tuang; pemegang – resin kejuruteraan

  2. Jadual Parameter Saiz Siri & Port

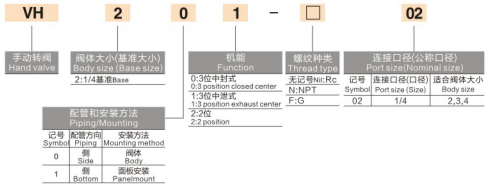

Penjelasan Kod Model

  1. Contoh: VH210-02

     -- VH: Kod siri asas

     -- 2: Kod saiz (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Susun atur paip (0 = port sisi, 1 = port bawah)

     -- 0: Fungsi tengah (0=pusat tertutup, 1=ekzos tengah, 2=2-kedudukan)

     -- 02: Kod saiz port (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Model Standard Popular

     -- VH210-02: 1/4", paip bawah, pusat 3 kedudukan ditutup (paling banyak digunakan)

     -- VH200-02: 1/4", paip sisi, pusat 3 kedudukan ditutup

     -- VH201-02: 1/4", paip sisi, ekzos tengah 3 kedudukan

    -- VH310-03: 3/8", paip bawah, pusat 3 kedudukan ditutup

 Kelebihan Produk Teras

  1. Operasi Intuitif dengan Kunci Kedudukan Terbina Dalam

      Pemegang berputar 90° dengan kedudukan suis yang boleh dilihat dengan jelas; kunci penentududukan mekanikal bersepadu menghalang salah operasi secara tidak sengaja.

  2. Tiga Pilihan Fungsi Pusat untuk Pelbagai Keadaan Kerja

     -- Pusat Ditutup (200/210): Kekalkan tekanan pengapit silinder semasa penutupan peralatan

     -- Ekzos Tengah (201/211): Pelega tekanan yang selamat dan pengudaraan sistem penuh untuk penyelenggaraan

     -- 2-Kedudukan (202/212): Pensuisan dua arah mudah tanpa kedudukan pegangan pertengahan

  3. Reka Bentuk Berbilang Gunung yang Sangat Fleksibel

     Menyokong kedua-dua paip sisi dan susun atur paip bawah; dua kaedah pemasangan tersedia: pemasangan flush panel atau penetapan badan injap terus.

  4. Hayat Perkhidmatan Panjang yang Teguh & Tanpa Penyelenggaraan

      Struktur pengedap berputar yang tahan lama dengan habuk dan rintangan pencemaran yang luar biasa; tiada pelinciran rutin atau penyelenggaraan diperlukan.

Senario Aplikasi Biasa

     -- Pensuisan dua arah manual untuk silinder pneumatik

     -- Kawalan manual sementara, pembuangan tekanan semasa pentauliahan & penyelenggaraan peralatan

     -- Pengasingan berhenti kecemasan dan pemotongan sumber udara untuk interlock keselamatan mesin

     -- Stesen pencetus manual untuk peralatan pengeluaran separa automatik

     -- Demonstrasi litar pneumatik dan bangku ujian pengajaran kawalan asas

Ringkasan Satu Ayat

     Injap tangan berputar manual 4 hala SOLH VH menampilkan operasi berputar 90°, tiga fungsi pusat boleh tukar, pilihan paip sisi/bawah dan kaedah pemasangan dwi panel/injap, berfungsi sebagai komponen universal standard untuk pensuisan pneumatik manual, pentauliahan di tapak dan pengasingan litar udara keselamatan.
