VM2 (VM200) Siri Sederhana 2/3 Port Injap Poppet Mekanikal

Jenama: SOLH oleh Richge Technology

Kedudukan Produk

     Siri VM2 (VM200) ialah injap popet mekanikal port 2/3 port bersaiz sederhana yang boleh ditukar ganti sepenuhnya dengan model standard SMC. Mengguna pakai pembinaan pengedap poppet yang boleh dipercayai, ia menampilkan kapasiti aliran tinggi yang luar biasa (Cv≈0.87), port standard Rc1/4 universal, binaan industri yang teguh dan kepala penggerak boleh tukar yang lengkap. Ia adalah injap kawalan mekanikal arus perdana untuk pengesanan had strok, operasi manual dan pensuisan litar udara pada semua jenis jentera automatik.

Spesifikasi Teknikal Teras

  1 Parameter Asas

     -- Kod Siri: VM200 (nama ringkas VM2)

     -- Jenis Litar: 2-port (VM22x), 3-port (VM23x, biasanya ditutup NC sebagai standard)

     -- Struktur: Jenis poppet lakonan langsung dengan pengedap yang sangat baik dan hayat perkhidmatan yang panjang

     -- Bendalir Berkenaan: Udara termampat, gas lengai

     -- Julat Tekanan Operasi: 0 ~ 1.0 MPa (vakum tidak serasi)

     -- Suhu Ambien & Sederhana: -5 ~ +60 ℃ (tiada aising dibenarkan)

     -- Benang Pelabuhan: Rc1/4 (02); pilihan NPT1/4 (N02), G1/4 (F02)

     -- Prestasi Aliran: Luas keratan berkesan 19 mm², Cv = 0.87

     -- Berat Bersih: Model standard 90 g

     -- Susun Atur Paip: Port sisi (01), port bawah (00)

     -- Keperluan Pelinciran: Tanpa pelinciran; Pelinciran minyak turbin ISO VG32 pilihan

  2. Dimensi Luar Keseluruhan (mm)

     -- Versi port sisi: 17 × 44 × 25

     -- Versi port bawah: 17 × 44 × 30

Definisi Litar & Logik Kerja (3-port / 2-port)

  1. Model 3-port (VM23x, Paling Banyak Digunakan)

     -- Pelabuhan 1(P): Salur masuk bekalan udara utama

     -- Port 2(A): Kawalan keluaran isyarat

     -- Port 3(R): Port ekzos

     -- Logik NC Biasanya Tertutup: Tidak Digerakkan → P terputus dari A, A disambungkan ke R; Selepas penggerak → P menyambung ke A, A memotong ekzos R

  2. Model 2-port (VM22x)

     -- Port 1(P): Input bendalir

     -- Port 2(A): Kawalan output

     -- Biasanya Tertutup: Saluran udara terbuka apabila ditekan, terputus serta-merta selepas dilepaskan

Portfolio Ketua Penggerak Boleh Tukar Penuh

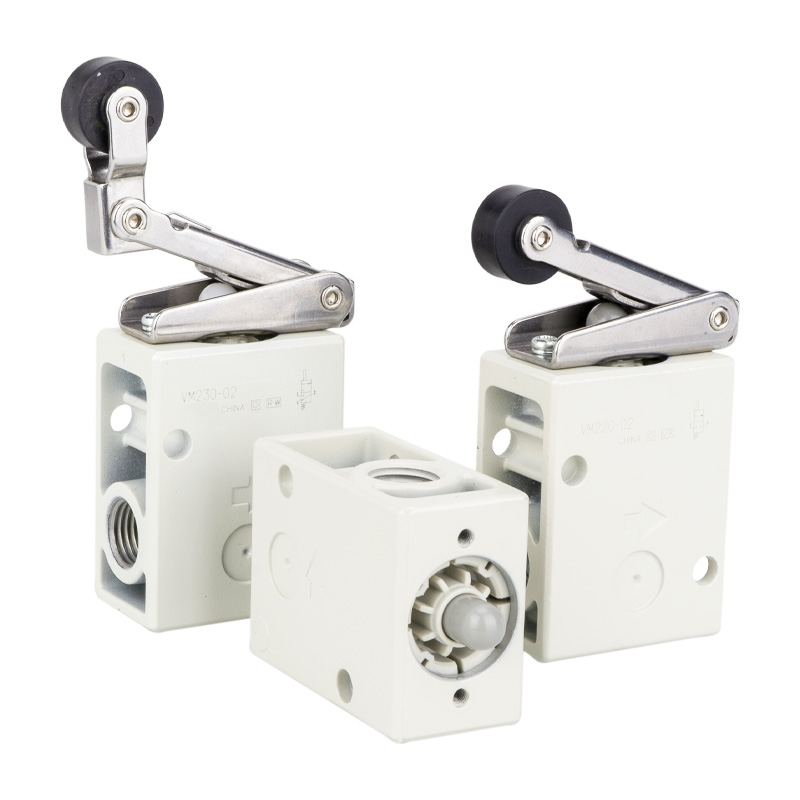

 1. Jenis Tuas Penggelek (Untuk Pengesanan Had Lejang, Paling Popular)

     -- VM231/221: Tuil penggelek plastik POM standard

     -- VM231S/221S: Penggelek keluli yang dikeraskan untuk keadaan kerja tahan lelasan tugas berat

     -- VM233/223: Tuas penggelek anti-lantunan sehala

  2. Jenis Plunger Lurus

     VM230/220: Pelocok tolak lurus standard

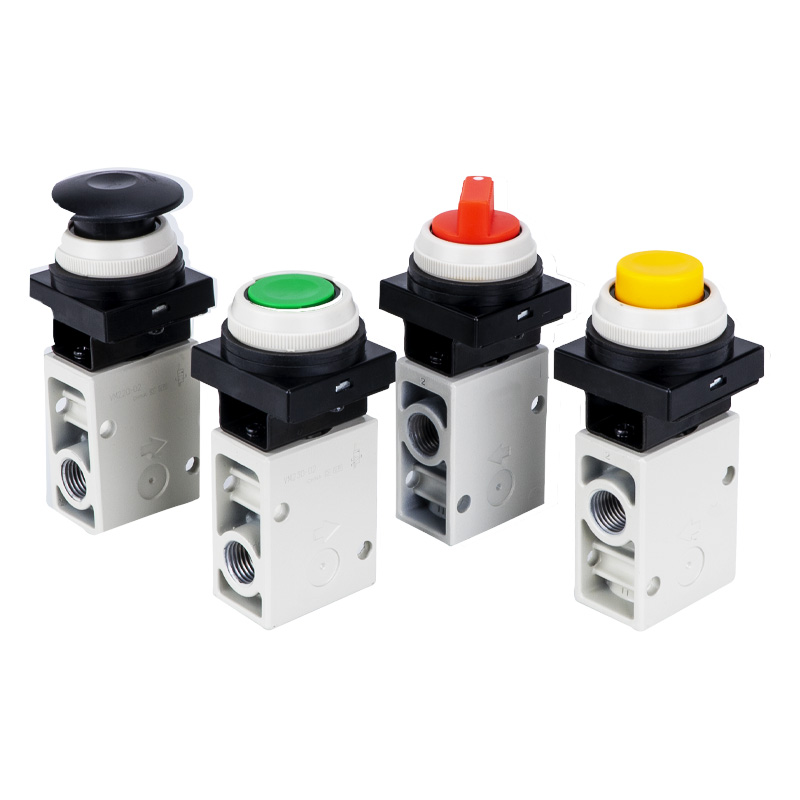

3. Jenis Butang Tekan (Untuk Operasi Jog Manual)

     -- VM232/222: Butang tekan standard rata

     -- VM232Y/222Y: Kepala cendawan kuning keterlihatan tinggi untuk hentian kecemasan

     -- VM232G/222G: Butang tekan penunjuk hijau

 4. Penggerak Khas Pilihan

     Tuas engsel, tuil togol, tombol putar boleh dikunci, tuil dua arah dan kepala pencetus tersuai lain

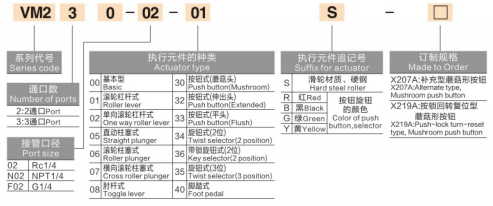

 Penjelasan Kod Model

   1. (Contoh: VM231-02-01S)

     -- VM231: Litar 3-port + penggerak tuil penggelek

     -- 02: Saiz benang port (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: Susun atur port sisi (00 = susun atur port bawah)

     -- S: Penggelek keluli yang dikeraskan (tiada akhiran = penggelek POM standard)

     -- Akhiran warna: A=hitam standard; Y=cendawan kuning; G=butang hijau

  2. Model Standard Biasa

     -- VM231-02-01A: 3-port, penggelek POM, Rc1/4, port sisi (model tujuan umum universal)

     -- VM231S-02-01A: 3-port, penggelek keluli yang dikeraskan, Rc1/4, port sisi (keadaan kerja tahan lelasan berat)

     -- VM230-02-00A: 3-port, pelocok lurus, port bawah

     -- VM232Y-02-01A: 3-port, butang berhenti kecemasan cendawan kuning, port sisi

Kelebihan Produk Teras

     -- Prestasi aliran tinggi sederhana: Cv=0.87, kapasiti aliran hampir 8 kali lebih tinggi daripada VM1 mini (Cv=0.11), padanan sempurna litar pneumatik aliran sederhana

     -- Port Rc1/4 Universal: Saiz benang arus perdana standard untuk peralatan automasi dengan keserasian silang model yang sangat baik

     -- Pengedap popet yang boleh dipercayai: Keketatan udara yang baik, rintangan pencemaran habuk, tindak balas pantas dan hayat perkhidmatan yang dilanjutkan

     -- Sokongan susun atur dua paip: Pilihan port sisi & bawah untuk susun atur pemasangan panel padat yang fleksibel

     -- Liputan penggerak lengkap: Tuas penggelek, pelocok, butang rata dan kepala cendawan tersedia untuk menutup had mekanikal, jogging manual dan hentian kecemasan semua senario

     -- Pembinaan teguh tugas berat: Badan injap logam; S akhiran penggelek keluli dikeraskan pilihan untuk operasi berterusan industri yang keras

     -- Reka bentuk tanpa pelinciran: Beban kerja penyelenggaraan yang rendah, operasi litar udara yang bersih dan mesra alam

Senario Aplikasi Biasa

     -- Pengesanan had lejang peralatan: Silinder / meja slaid pengesanan kedudukan penuh dengan penggerak tuil penggelek

     -- Kawalan joging manual: Pentauliahan mesin di tapak dan operasi panel melalui butang tekan

     -- Saling kunci kecemasan keselamatan: Kepala cendawan kuning untuk pemotongan litar udara pantas

     -- Pensuisan jig & lekapan: Pengapit / buka pengapit kawalan gelung pneumatik

     -- Barisan pengeluaran automatik: Isyarat kedudukan stesen kerja dan litar saling kunci keselamatan mekanikal

     -- Mesin pembungkusan, tekstil dan percetakan: Gelung kawalan pencetus mekanikal frekuensi tinggi

Perbandingan Pemilihan: Jadual Rujukan Pantas VM1 VS VM2

Ringkasan Satu Ayat

     Injap popet mekanikal bersaiz sederhana SOLH VM2 dilengkapi dengan port Rc1/4 universal, kapasiti aliran tinggi Cv=0.87, penggerak boleh tukar julat penuh dan pilihan paip dua sisi/bawah, bertindak sebagai injap kawalan mekanikal arus perdana standard untuk semua litar pensuisan pneumatik automasi industri.
