VM1 (VM100) Siri Mini 2/3 Port Injap Poppet Mekanikal

Jenama: SOLH oleh Richge Technology

 Kedudukan Produk

     Siri VM1 (VM100) ialah injap popet mekanikal port 2/3 kecil yang boleh ditukar ganti sepenuhnya dengan model asal SMC. Ia menggunakan struktur pengedap poppet yang boleh dipercayai dengan garis besar ringan ultra-kompak, julat tekanan operasi yang luas meliputi vakum dan tekanan positif, dan banyak kepala penggerak boleh tukar ganti. Digunakan secara meluas untuk pengesanan kedudukan peralatan, penderiaan had lejang, operasi joging manual dan pensuisan litar udara kecil pada jentera automatik padat.

Spesifikasi Teknikal Teras (Siri VM100 / VM1)

  1 Parameter Asas

     -- Jenis Litar: 2-port (NC / NO), 3-port (N.C. / N.O.)

     -- Struktur: Jenis poppet lakonan langsung dengan prestasi pengedap yang ketat

     -- Bendalir Berkenaan: Udara termampat, gas lengai

     -- Julat Tekanan Operasi: -100kPa ~ 1.0MPa (serasi vakum)

     -- Suhu Ambien & Sederhana: -5 ~ +60℃ (tiada aising dalaman)

     -- Saiz Benang Port: M5, Rc1/8 (NPT1/8 & G1/8 pilihan)

     -- Kapasiti Aliran: Cv=0.11, luas keratan berkesan 2.5mm²

     -- Berat Bersih: Versi port sisi 60g, versi port bawah 67g (berat sangat ringan)

     -- Pilihan Susun Atur Paip: Port sisi, port bawah

     -- Keperluan Pelinciran: Operasi tanpa pelinciran

  2. Dimensi Keseluruhan

     -- Model port sisi: 11 × 36 × 16 mm

     -- Model port bawah: 11 × 28 × 25 mm

 Definisi Litar & Logik Kerja (3-port / 2-port)

   1. Jenis 3-port (VM13x, Paling Popular)· Port 1(P): Salur masuk bekalan udara

     -- Port 2(A): Kawalan output

     -- Port 3(R): Port ekzos

     -- NC Tertutup Biasanya: Tidak Digerakkan → P terputus dari A, A disambungkan ke R

     -- Biasanya Terbuka NO: Tidak Digerakkan → P disambungkan ke A, A terputus dari R

   2. Jenis 2-port (VM12x)

     -- Port 1(P): Input bendalir

     -- Port 2(A): Kawalan output

     -- Logik Biasanya Tertutup: Laluan udara terbuka apabila ditekan, terputus selepas dilepaskan

Rangkaian Penuh Kepala Penggerak Boleh Tukar

 1. Jenis Pelocok Lurus Asas

     -- VM130 / VM120: Pelocok lejang standard 4.8mm

     -- VM130U / VM120U: Pelocok lejang pendek 2.5mm

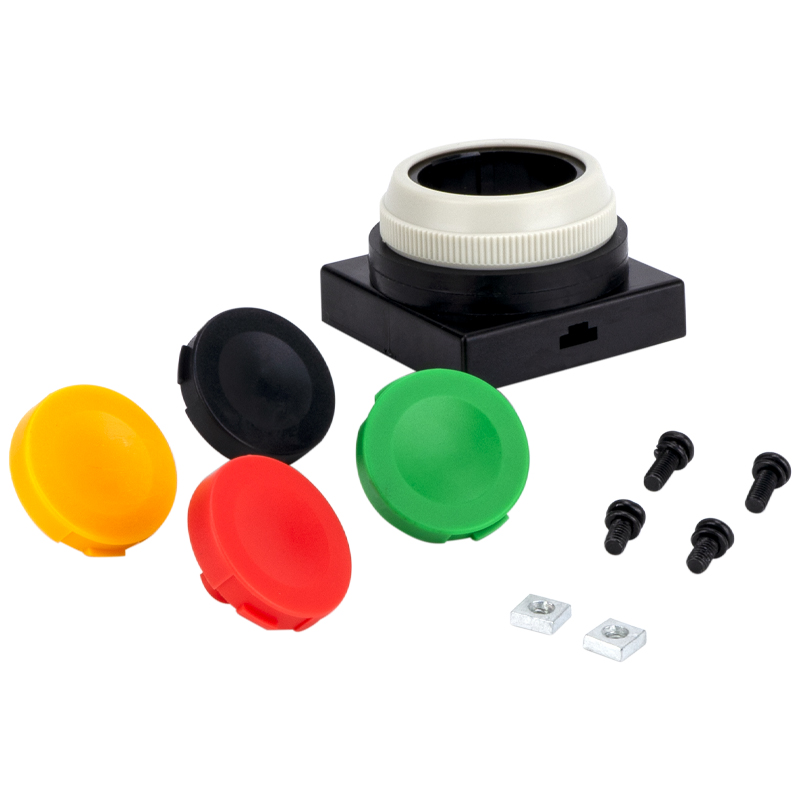

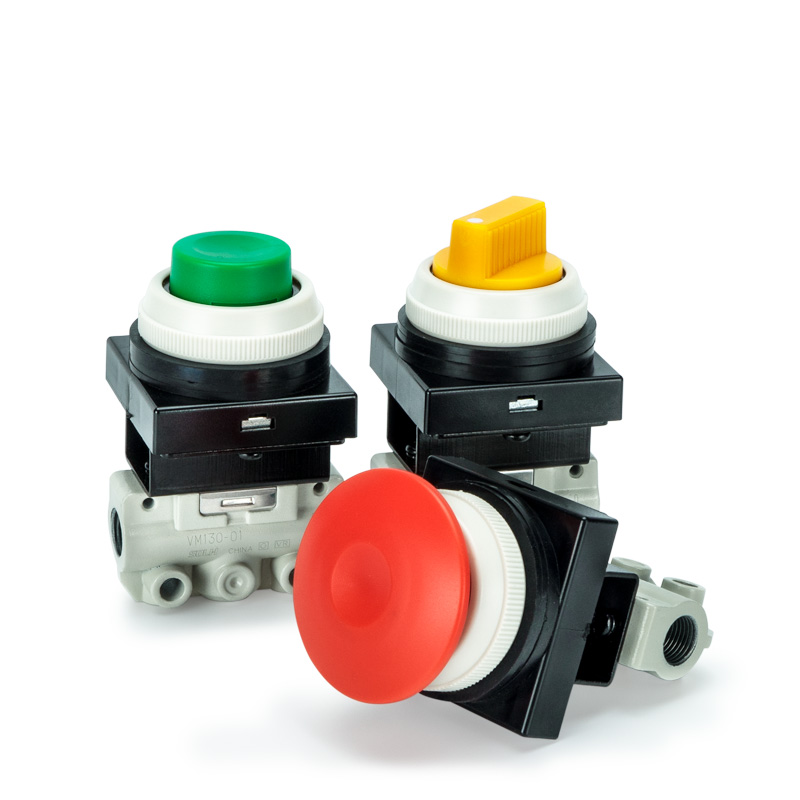

 2. Jenis Butang Tekan (Kendalian Jog Manual)

     -- VM132 / VM122: Butang tekan standard rata

     -- VM132Y / VM122Y: Kepala cendawan kuning untuk hentian kecemasan & penglihatan tinggi

     -- VM132G / VM122G: Butang tekan penunjuk hijau

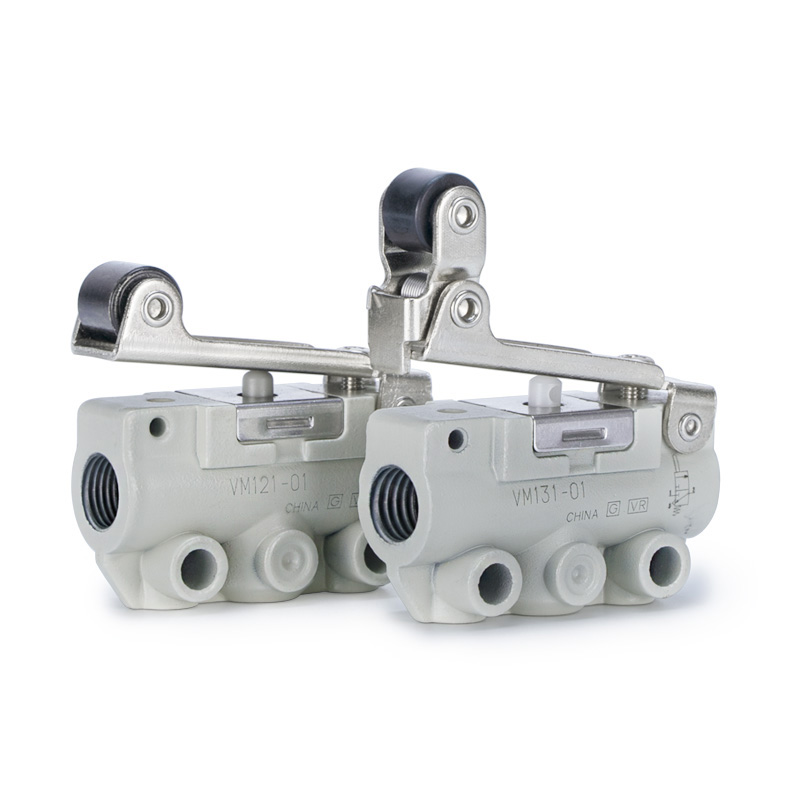

  3. Jenis Tuas Penggelek (Pengesanan Lejang & Had)

     -- VM131 / VM121: Tuas penggelek lurus standard

     -- VM131U / VM121U: Tuas penggelek perjalanan pendek

     -- VM133 / VM123: Tuas penggelek anti-lantunan sehala

  4. Penggerak Tambahan Pilihan

     Tuas engsel, tuil togol, tombol putar boleh dikunci dan lebih banyak kepala pencetus tersuai

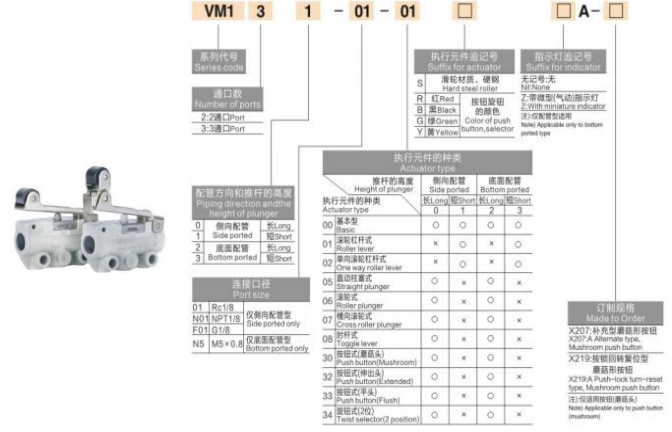

 Penjelasan Kod Model

  1.  (Contoh: VM131-01-01A)

     -- VM131: Litar 3-port + penggerak tuil penggelek

     -- 01: Kod benang port (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: Susun atur port sisi (02 = susun atur port bawah)

     -- Kod akhiran: A=standard; Y=cendawan kuning; G=butang hijau; U=strok pendek

  2. Model Standard Biasa

     -- VM131-01-01A: Tuas penggelek 3-port, Rc1/8, port sisi (paling banyak digunakan)

     -- VM132-M5-00A: Butang tekan rata 3-port, benang M5, port bawah

     -- VM130U-01-N01Y: Pelocok pendek 3-port, NPT1/8, kepala kecemasan cendawan kuning

Kelebihan Produk Teras

     -- Sangat kecil & ultra ringan: Hanya 60g dengan lebar sempit 11mm, sesuai untuk pembenaman mesin dalaman dan pemasangan tindanan panel padat

     -- Julat tekanan universal yang luas: Serasi dengan vakum penuh sehingga tekanan positif 1.0MPa untuk kawalan litar pelbagai guna

     -- Struktur pengedap poppet yang tahan lama: Keketatan udara yang sangat baik, hayat perkhidmatan yang panjang dan rintangan pencemaran habuk yang kuat

     -- Paip & pemasangan fleksibel: Pilihan port sisi / bawah, pemasangan sisi, pemasangan bawah, pangkalan pendakap pilihan (VM1-B)

     -- Reka bentuk tanpa pelinciran: Kos penyelenggaraan yang rendah dan operasi gelung udara bersih

     -- Portfolio penggerak lengkap: Memadankan jogging manual, had strok, hentian kecemasan keselamatan dan semua senario kerja pencetus mekanikal

Senario Aplikasi Biasa

     -- Suis had lejang mesin: Pengesanan maklum balas kedudukan lejang penuh silinder

     -- Larian manual & pentauliahan peralatan: Litar udara ujian manual butang tekan panel

     -- Saling kunci keselamatan & gelung berhenti kecemasan: Penggerak kepala cendawan kuning untuk keselamatan mesin

     -- Jig mini & lekapan pengapit: Pengapit / buka pengapit pensuisan pneumatik

     -- Litar kawalan vakum: Pensuisan stabil di bawah keadaan vakum -100kPa

     -- Peralatan automasi am: Isyarat udara pencetus mekanikal & litar maklum balas kedudukan

Ringkasan Satu Ayat

     Injap poppet mekanikal miniatur SOLH VM1 mempunyai badan padat 60g ultra-ringan, pengedap poppet yang boleh dipercayai, vakum penuh ~ julat operasi 1.0MPa, susun atur port dua sisi/bawah dan kepala penggerak boleh tukar yang lengkap, berfungsi sebagai injap kawalan udara pencetus mekanikal pilihan untuk semua peralatan automatik kecil.
