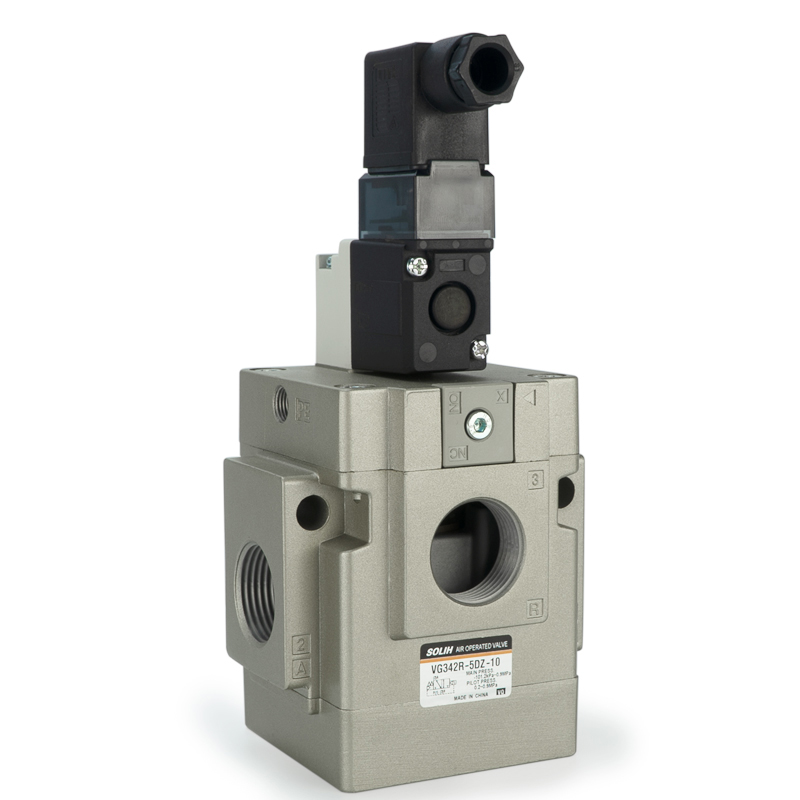

VG342 Siri 3-Way Pilot Pengendalian Poppet Solenoid Valve | Vakum Aliran Tinggi & Injap Kawalan Pneumatik

Jenama: SOLH oleh Richge Technology | Injap Solenoid Pneumatik 3 Port Kuasa Rendah Aliran Tinggi

1. Gambaran Keseluruhan Produk

     Siri SOLH VG342 ialah ainjap solenoid jenis popet kendalian juruterbang aliran tinggi 3 hala, direka secara profesional untuk kawalan cecair udara, vakum dan tekanan rendah dalam sistem pneumatik standard. Menampilkan pengedap elastomer, operasi tanpa pelinciran, penggunaan kuasa ultra-rendah dan kebolehsuaian tekanan yang luas, ia menyokong pensuisan fleksibel antara mod tertutup biasa (NC), biasanya terbuka (NO) dan mod perintis luaran melalui penggantian penutup mudah. Dengan kapasiti aliran yang besar, tindak balas pantas dan prestasi kitaran frekuensi tinggi, ia berfungsi sebagai injap kawalan teras yang universal dan cekap untuk sistem vakum, penggerak pneumatik berlobang besar dan peralatan pneumatik manifold berbilang litar.

2. Ciri Produk Teras

     • Struktur Poppet Profesional & Pengedap Boleh Dipercayai: Mengguna pakai reka bentuk poppet kendalian juruterbang 3-port dengan struktur pengedap elastomer keanjalan tinggi, memastikan kebocoran sifar, pemotongan ketat dan operasi kitaran jangka panjang yang stabil.

     • Kebolehsuaian Sederhana Lebar & Tekanan: Sesuai untuk udara termampat dan persekitaran vakum. Mod perintis dalaman menyokong 0.2~0.9MPa, manakala mod perintis luaran meliputivakum penuh -101.2kPa hingga 0.9MPa, menyesuaikan diri dengan pelbagai keadaan kerja tekanan rendah dan vakum.

     • Tanpa Pelinciran & Penyelenggaraan Rendah: Reka bentuk struktur dalaman yang dioptimumkan menghapuskan keperluan untuk pelinciran minyak, mengurangkan kos penyelenggaraan harian dan mengelakkan pencemaran sederhana, sesuai untuk senario industri yang bersih.

     • Mod Penggunaan Dua Kuasa & Penjimatan Tenaga: Kuasa DC standard hanya 4W; kuasa rendah dan jenis bertenaga jangka panjang mencapaiPenggunaan kuasa ultra-rendah 1.8W, mengurangkan penggunaan tenaga pengendalian peralatan dengan berkesan.

     • Prestasi Aliran Besar Unggul: Nilai C aliran berkesan maksimum mencapai 38 dm³/(s·bar) dan nilai Cv sehingga 9.8. Ia menyokong pelbagai spesifikasi berkaliber dengan luas keratan berkesan sehingga 210mm², memenuhi permintaan pengudaraan pantas aliran tinggi bagi komponen pneumatik yang besar.

     • Pensuisan Fungsian Fleksibel: Fungsi injap boleh ditukar secara bebas antara mod NC (biasa tertutup), NO (biasa terbuka) dan mod perintis luaran hanya dengan menggantikan penutup atas, merealisasikan pelbagai guna satu injap dan mengurangkan kos inventori model.

     • Aplikasi Pelbagai Fungsi: Boleh digunakan sebagai injap kawalan on-off konvensional, serta injap pemilihan dan injap pengedaran di bawah konfigurasi pandu luaran, dengan keserasian pemandangan yang sangat tinggi.

3. Spesifikasi Teknikal Lengkap

4. Spesifikasi Elektrik

 4.1 Voltan Terkadar

     • Voltan AC: 100V, 110V, 200V, 220V, 240V (50/60Hz)

     • Voltan DC: 12V, 24V

  4.2 Penggunaan Kuasa

     • Standard DC: 4W

     • Kuasa Rendah (Jenis Y): 1.8W

     • Bertenaga Jangka Panjang (Jenis E): 1.8W

     • AC: Masuk 12.7VA / Menahan 7.6VA

  4.3 Kaedah Pendawaian

     • Jenis G: Pendawaian alur keluar terus

     • D Jenis: Jenis soket DIN (pilihan dengan lampu penunjuk / perlindungan voltan lampau)

5. Peraturan & Tafsiran Pengekodan Model

  Contoh Model Biasa: VG342-04G-1A

     • VG342: Kod siri untuk injap solenoid poppet kendalian pandu aliran tinggi 3 hala

     • Kod Saiz Port: 04=1/2", 06=3/4", 10=1"

     • Jenis Pendawaian: G=Salur keluar langsung, D=soket DIN

     • Kod Voltan: 1=AC100V, 4=AC220V, 6=DC24V

     • Mod Litar: A=Biasanya Tertutup (NC), B=Biasanya Terbuka (NO), R=Pilot Luaran

6. Senario Aplikasi Biasa

     • Kawalan Sistem Vakum: Sesuai untuk cawan sedutan vakum, penjana vakum dan litar pegangan & pelepas vakum automatik.

     • Penggerak Pneumatik Aliran Besar: Dipadankan dengan silinder berlubang besar dan pencengkam pneumatik untuk merealisasikan tindakan pneumatik yang pantas dan berkuasa.

     • Litar Bendalir Tekanan Rendah & Mikro: Kawalan stabil untuk pneumatik tekanan rendah dan sistem penyalur cecair tekanan mikro.

     • Sistem Injap Manifold: Digunakan sebagai injap kawalan utama dan injap pemilihan/pengedaran untuk sistem pneumatik bersepadu berbilang litar.

     • Peralatan Penjimatan Tenaga Frekuensi Tinggi: Sesuai untuk peralatan automatik yang memerlukan tindakan on-off yang kerap dan operasi penjimatan tenaga bertenaga jangka panjang.

Ringkasan Satu Ayat

     Injap solenoid kendalian juruterbang SOLH VG342 siri 3 hala berintegrasialiran besar, keserasian vakum, penggunaan kuasa rendah dan fungsi boleh tukar berbilang mod, sebagai injap kawalan teras berprestasi tinggi, penjimatan tenaga dan serba boleh untuk sistem vakum, litar pneumatik aliran besar dan peralatan automatik frekuensi tinggi.
