Injap Solenoid Bendalir Siri 2/2 Hala (Bertindak Terus + Dikendalikan Juruterbang)

Jenama:SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

  1. Siri SOLH 2S ialah injap solenoid penutup cecair 2/2 hala yang biasanya tertutup, berpecah kepada dua barisan produk penuh:

     -- Lakonan Langsung 2S (030 / 050 siri orifis kecil)

     -- 2S Dikendalikan Juruterbang (150~500 siri orifis besar)

  2. Direka untuk kawalan hidup/mati automatik air bersih, udara termampat, minyak pelincir, cecair pemotong penyejuk dan saluran paip cecair yang menghakis lemah. Struktur bersepadu padat dengan pengedap kalis bocor; gegelung menyokong tenaga berterusan jangka panjang.

     -- Jenis tindakan langsung: Pembukaan penuh di bawah tekanan pembezaan sifar 0MPa, sesuai untuk cawangan cecair mikro tekanan rendah

     -- Jenis kendalian juruterbang: Lore besar & kapasiti aliran tinggi untuk saluran paip bekalan utama dengan saiz paip besar

  3. Dipadankan secara meluas dengan litar penyejukan alat mesin, saluran semburan pembersih, sistem longkang pemampat udara, peralatan rawatan air, automasi cecair pembungkusan makanan.

Dua Barisan Produk Klasifikasi Penuh: NC Bertindak Langsung VS NC Dikendalikan Juruterbang

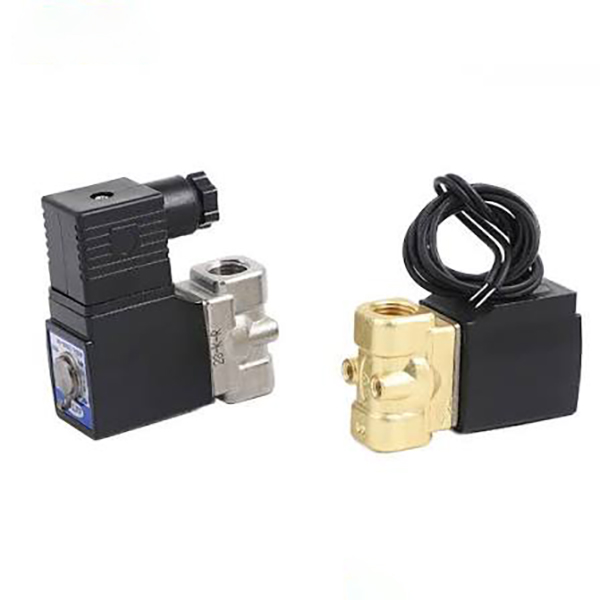

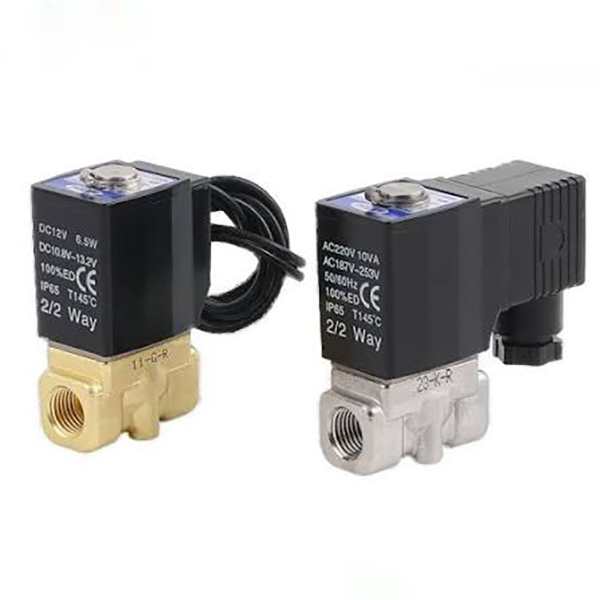

 1. Lakonan Langsung 2S Biasanya Tertutup (Contoh Model: 2S-L030-08)

     -- Prinsip Kerja：Tiada ruang udara juruterbang tambahan; gegelung elektromagnet terus menarik batang angker untuk membuka/menutup tempat duduk injap. Terbuka sepenuhnya walaupun di bawah 0MPa tekanan sifar air/udara。

        * Power OFF: Spring menekan meterai untuk memotong sepenuhnya cecair saluran paip;

        * Kuasa HIDUP: Gegelung menarik angker ke atas untuk membuka port injap untuk laluan bendalir

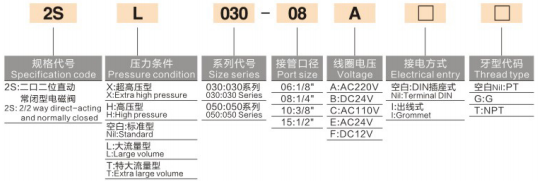

    -- Peraturan Pengekodan Model Lengkap：2S - Akhiran Tekanan - Siri Saiz - Benang Port - Voltan Gegelung - Jenis Pendawaian - Standard Benang

        * 2S: Injap solenoid NC 2/2 hala bertindak terus

        * Akhiran gred tekanan: Kosong=Standard / L=Aliran Besar / T=Aliran Lebih Besar / H=Tekanan Tinggi / X=Tekanan Lebih Tinggi

        * Siri saiz: 030 (mini), 050 (sederhana kecil)

        * Kod port: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Kod voltan: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * Pendawaian: Kosong=soket palam DIN, I=Jenis plumbum wayar kabel

        * Benang: Kosong=benang tirus PT, G=G selari BSPP, T=benang Amerika NPT

     -- Kelebihan Teras：

        *Permulaan tekanan pembezaan sifar, tiada had tekanan operasi minimum, operasi yang stabil untuk litar bendalir tekanan rendah mikro

        * Badan ultra-kompak, sudut pelekap sewenang-wenangnya tanpa sekatan graviti

        * Tindak balas pantas milisaat untuk kitaran pensuisan hidup-mati yang pantas

     -- Senario Aplikasi：

       Semburan minyak penyejuk alat mesin CNC kecil, semburan mikro mesin basuh mini, pemotongan udara/air mikro peralatan 3C, bekalan air tambahan vakum, saluran paip cawangan kecil (G1/8 ~ G1/2).

  2.  Siri Tertutup Biasa Dikendalikan Juruterbang 2S

     -- Prinsip Kerja：Orifis kawalan juruterbang kecil terbina dalam; bergantung pada tekanan saluran paip sederhana untuk mengangkat diafragma/spool utama. Tekanan pembezaan minimum 0.05MPa diperlukan untuk pembukaan penuh. Gegelung hanya mengawal lubang pendarahan kecil dengan penggunaan kuasa yang rendah.

        * Kuasa MATI: Lubang juruterbang dimeterai, tekanan hulu memampatkan pengedap utama untuk menutup saluran paip

        * Kuasa HIDUP: Tekanan ruang juruterbang berdarah, tekanan sederhana mengangkat kili utama untuk aliran bendalir volum tinggi; saiz orifis maksimum sehingga Φ50 (G2 inci)

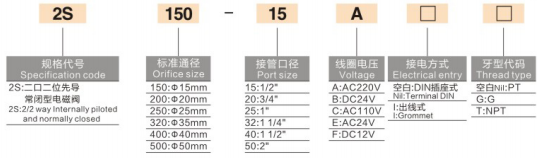

     -- Peraturan Pengekodan Model Lengkap：2S - Saiz Orifis - Benang Port - Voltan Gegelung - Jenis Pendawaian - Standard Benang

        * 2S: Injap solenoid NC 2/2 hala dikendalikan juruterbang

        * Saiz bingkai orifis: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * Kod port: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Kod voltan / pendawaian / benang konsisten sepenuhnya dengan varian tindakan langsung

    -- Kelebihan Teras：

        * Lubang lurus yang besar, kadar aliran ultra tinggi, penurunan tekanan saluran paip minimum untuk sesalur bekalan air/udara terpusat seluruh talian

        * Gegelung watt rendah yang kecil memacu badan injap gerek yang besar, penjanaan haba rendah, sesuai untuk operasi berterusan 24j tanpa henti

        * Saluran aliran lebar tidak mudah tersumbat, serasi dengan air penyejuk beredar industri yang mengandungi kekotoran terampai kecil

     --Senario Aplikasi：

        Saluran paip masuk/parit utama pemampat udara, saluran pemasangan semburan besar membersihkan litar air utama, paip pengepala rawatan air pukal, peralatan pengecapan penyejuk saluran minyak utama, sistem bekalan air industri tugas berat.

Ciri Produk Kongsi Universal (Terus + Dikendalikan Juruterbang)

  1. Fungsi Standard Normally Closed (NC) Lalai Kilang

     Pemadaman automatik apabila kuasa terputus, mengelakkan limpahan bendalir dan kebocoran semasa penutupan peralatan untuk keselamatan sistem yang lebih tinggi.

  2. Pelbagai Bahan Pengedap Pilihan

     -- Getah nitril NBR standard: Universal untuk air, udara, minyak pelincir

     -- Propilena etilena EPDM pilihan: Tahan asid/alkali, air panas & cecair bersih gred makanan khusus

  3. Gegelung Kuasa Rendah Suhu Tinggi Tahan Lama

     Gegelung penebat tahan haba untuk penjanaan berterusan yang lama, penebat stabil anti-lecur; pilihan pendawaian dwi (soket DIN / plumbum wayar) untuk susun atur kabinet yang fleksibel.

  4. Piawaian Benang Berbilang Antarabangsa untuk Eksport

     PT British tirus, G BSP selari, benang NPT Amerika pilihan, serasi dengan automasi domestik dan barisan pengeluaran luar negara.

  5. Penyesuaian Gred Tekanan Penuh

     Siri lakonan langsung menyokong penyesuaian tekanan standard / aliran besar / tinggi / lebih tinggi; siri perintis dinilai asli untuk tekanan bendalir industri standard 0.05~1.0MPa.

  6. Pemasangan Universal Tanpa Graviti

     Boleh dipasang menegak, mendatar atau terbalik, sesuai dengan susun atur dalaman kabinet elektrik yang sempit.

Jadual Spesifikasi Teknikal Am Bersatu

Jadual Perbandingan Pilihan Penuh Dikendalikan Direct VS Pilot

Senario Aplikasi Biasa Bersegmen

  1. Julat Aplikasi NC Bertindak Langsung

     -- Suntikan minyak penyejuk satu titik & semburan mikro untuk alatan mesin CNC kecil

     -- Bekalan air tambahan vakum & litar udara mini hidup/mati untuk peralatan automasi 3C

     -- Mesin pembersihan ultrasonik kecil, gelung kawalan cecair mikro makmal

     -- Cawangan penyelenggaraan peralatan, suis air/gas satu titik untuk lekapan kecil

  2.Julat Aplikasi NC Dikendalikan Juruterbang

     -- Pemampat udara melengkapkan saliran mesin & penutup saluran paip udara utama

     -- Kawalan litar air utama untuk peralatan pembersihan semburan baris pemasangan besar

     -- Peralatan rawatan air pukal & paip pengepala penyejukan beredar aliran tinggi

     -- Pembungkusan makanan, peralatan kimia injap penutup utama cecair berlubang besar

Peraturan Penghakiman Pemilihan Teras

     -- Tekanan statik saluran paip ＜0.05MPa, bekalan cecair mikro terputus-putus → Mesti memilih 2S bertindak langsung

     -- Saiz paip ≥G1/2, pengepala utama aliran tinggi, tekanan air/udara jangka panjang yang stabil → Pilih 2S kendalian perintis

     -- Air panas, gred makanan, sederhana asid/alkali lemah: Nyatakan pengedap EPDM semasa membuat pesanan

     -- Pendawaian berpusat di dalam kabinet kawalan mesin: Utamakan jenis pendawaian soket DIN

     -- Peralatan lembap luar: Pilih jenis plumbum wayar dengan kelenjar kabel kalis air

Penyelesaian Litar Pneumatik & Bendalir Lengkap Dipadankan

  1. Litar Cawangan Penyejuk Kecil

     -- Unit perkhidmatan udara AFC → injap solenoid siri 3V 3/2 → tiub PU → injap bertindak terus 2S (kawalan gelung air penyejuk)

  2. Litar Pengepala Air Utama Mesin Lengkap

     -- Paip utama tangki air / pemampat udara → injap gerek besar juruterbang 2S → saluran cawangan semburan berbilang stesen

  3. Litar Bengkel Bendalir Kalis Letupan

     -- Unit rawatan sumber udara kalis letupan → Injap 3 hala kalis letupan 50-VPE + injap pandu 2S gegelung kalis letupan tersuai

Ringkasan Satu Ayat

     SOLH 2S siri 2/2 cara biasanya ditutup injap solenoid bendalir berpecah kepada model orifis kecil bertindak langsung permulaan tekanan sifar dan varian lubang besar kendalian juruterbang aliran tinggi berkuasa rendah, dengan pengedap NBR/EPDM pilihan, keserasian berbilang voltan berbilang benang, digunakan secara meluas untuk kawalan pembungkusan air automatik, udara, minyak, automasi peralatan rawatan air dan pembasuhan.
