Sambungan Clevis Telinga Dua Jenis Y untuk Hujung Rod Silinder

Sambungan clevis telinga dua jenis SOLH Y untuk hujung rod silinder pneumatik, penyambung garpu standard boleh ditukar ganti dengan bahagian SMC/AirTAC. Benang dalaman M10×1.25-M27×2 padanan gerek 32-125mm, lubang pin φ10-27mm, ±5° ayunan satah tunggal. Keluli karbon dihitamkan/bergalvani atau keluli tahan karat. Sesuai untuk lug beban telinga tunggal dengan galas beban tinggi dalam tarikan tolak dan mekanisme artikulasi.

Hantar Pertanyaan

Penerangan Produk

Sambungan Clevis Telinga Dua Jenis Y untuk Hujung Rod Silinder | Fork Pneumatic Cylinder Y Clevis Fitting

Jenama: SOLH oleh Richge Technology | Standard Pneumatic Cylinder Piston Rod Y Fork Clevis aksesori

1. Gambaran Keseluruhan Produk

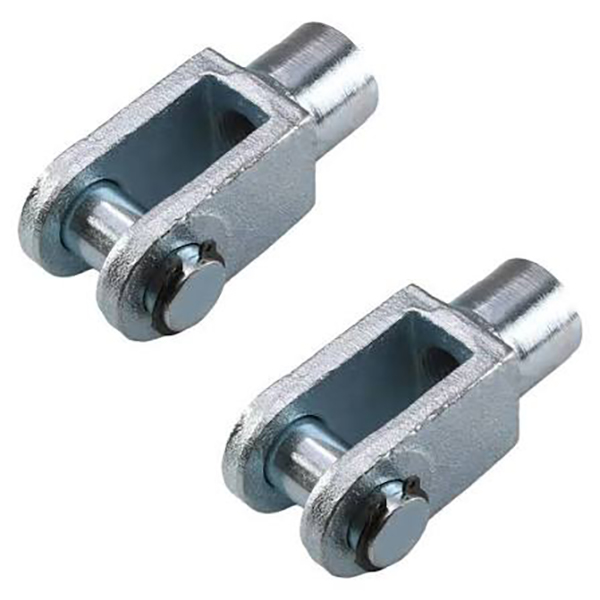

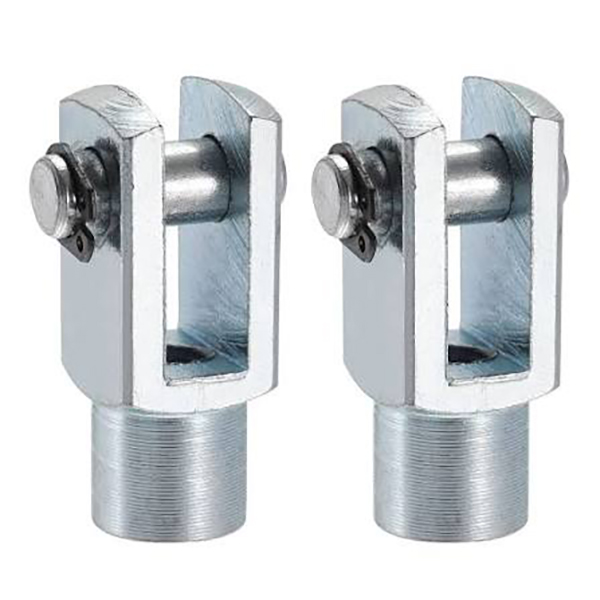

Sambungan jenis Y, juga dinamakan clevis garpu telinga dua, dilengkapi dengan benang dalaman untuk diikat pada rod omboh silinder. Telinga kembarnya mengapit kor telinga tunggal yang memuatkan, dipasang dengan aci pin untuk sambungan berengsel. Ia membolehkan ±5° ayunan dalam satu satah. Sebagai aksesori penyambung standard untuk silinder pneumatik, ia boleh ditukar ganti sepenuhnya dengan alat ganti standard SMC dan AirTAC.

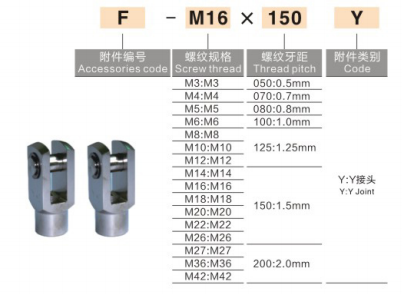

2. Konvensyen Penamaan Model

Standard AirTAC: F - Benang + Y
Contoh: F-M10×1.25Y, F-M12×1.25Y

Standard SMC: Y + Saiz gerek
Contoh: Y-32, CA2-40-Y

• Y: clevis telinga dua jenis Y

• Benang akhiran sepadan dengan benang rod omboh: M10×1.25 / M12×1.25 / M16×1.5

3. Jadual Spesifikasi Biasa

Model	Benang Rod omboh	Lubang Silinder yang dipadankan	Diameter Lubang Pin
Y-M10×1.25	M10×1.25	32mm	φ10
Y-M12×1.25	M12×1.25	40mm	φ12
Y-M16×1.5	M16×1.5	50/63mm	φ16
Y-M20×1.5	M20×1.5	80/100mm	φ20
Y-M27×2	M27×2	125mm	φ27

4. Parameter Bahan & Teknikal

• bahan: Keluli karbon dengan kemasan oksida hitam / tergalvani, keluli tahan karat pilihan

• Sudut Ayunan: ±5° ayunan satah tunggal

• Keserasian: Sesuai untuk silinder pneumatik standard julat penuh

• Pemasangan: Skru sambungan pada rod omboh, masukkan lug tunggal beban ke dalam garpu Y, kencangkan dengan aci pin dan pin cotter.

5. Perbandingan Pantas: Y-jenis / I-jenis / Galas Hujung Rod

aksesori	Struktur	Persembahan Ayunan	Permohonan
Y Jenis Clevis	Garpu telinga berganda	±5° ayunan satu arah	Sambungkan dengan lug beban telinga tunggal, galas beban tinggi
Saya Taip Clevis	Beg telinga tunggal	±5° ayunan satu arah	Padankan dengan kurungan beban telinga berganda
Galas Hujung Rod	Sendi sejagat sfera	±13° ayunan pelbagai arah	Untuk salah jajaran & pemasangan beban sipi

6. Panduan Pemilihan

Jika bahagian beban anda adalah batang telinga tunggal → pilih clevis Y.
Jika bahagian beban anda ialah kurungan telinga berganda → pilih I clevis.
Jika pemasangan wujud kesipian & salah jajaran → pilih bearing hujung rod
