Sambungan Mata Ikan Pembawa Hujung Batang U Jenis

Sambungan Mata Ikan Ujung Batang Batang Ujung | Pemasangan Artikulasi Universal 360° untuk Hujung Rod Silinder

Jenama: SOLH oleh Richge Technology | Pneumatik Cylinder Piston Rod Universal Rod End Bearing

1. Gambaran Keseluruhan Produk

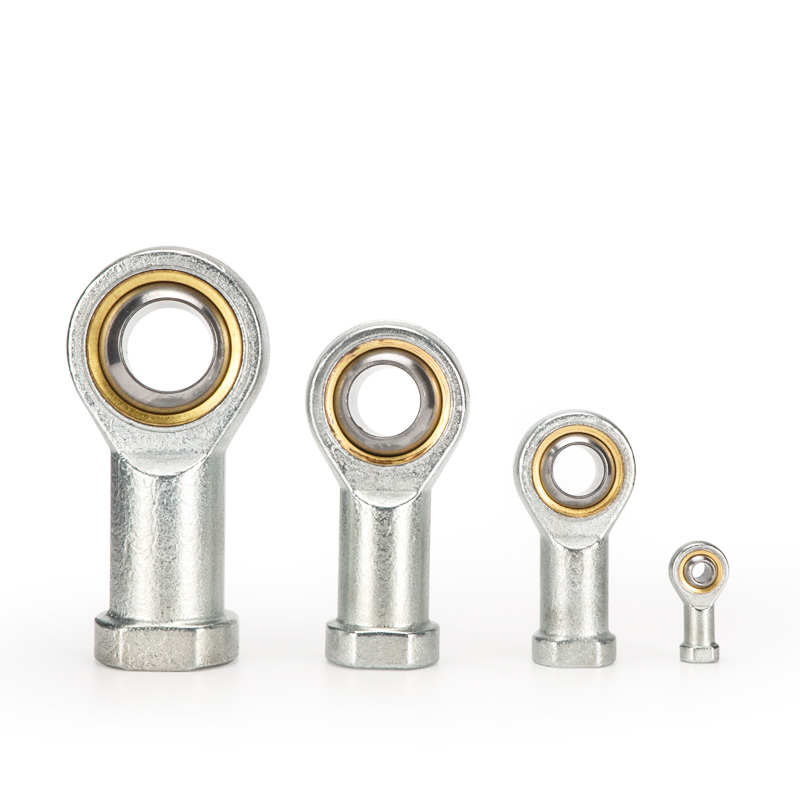

     Sambungan mata ikan jenis U, juga dikenali sebagai galas sfera hujung rod dengan akhiran U, ialah aksesori artikulasi universal 360° yang dipasang pada rod omboh silinder. Ia menyelesaikan masalah salah jajaran dan ayunan berbilang arah dan menghapuskan daya sisi, serasi dengan SC, MA, MAL dan silinder pneumatik standard yang lain.

2. Struktur & Fungsi Teras

     • Struktur: Benang wanita (sambungkan rod omboh) + galas bebola sfera + gelang luar, jejari bebas dan ayunan sudut.

     • Kapasiti Ayunan: ±13°~±15° ayunan universal, jauh lebih besar daripada ±5° kelengkapan clevis I/Y untuk pelarasan penyesuaian berbilang arah.

     • Pilihan Bahan

￮ Standard: Keluli galas / keluli karbon, permukaan dipadamkan dengan oksida hitam atau kemasan tergalvani

￮ Tahan haus: sesendal aloi tembaga / jenis pelincir sendiri

￮ Anti-karat: Keluli tahan karat 304

     • Faedah Teras

￮ Mengimbangi sisihan sepaksi sehingga 2mm dan sisihan sudut sehingga 15°

￮ Elakkan momen lentur dan daya sisi pada rod omboh, lindungi pengedap silinder

￮ Ideal untuk keadaan kerja berkelajuan tinggi, frekuensi tinggi dan beban sipi

3. Konvensyen Penamaan Model untuk Jenama Arus Perdana

  1) AirTAC (diguna pakai secara meluas)

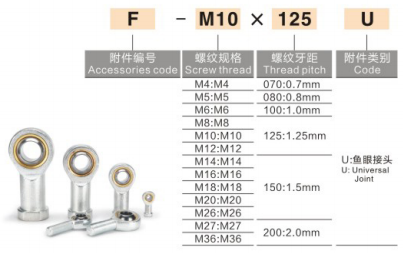

     Format: benang F-M × pic U
     Definisi: F = aksesori; M = spesifikasi benang; U = galas hujung batang mata ikan

     • F-M8×1.25U untuk silinder gerudi 25mm

     • F-M10×1.25U untuk silinder gerudi 32mm

     • F-M12×1.25U untuk silinder gerudi 40mm

     • F-M16×1.5U untuk silinder gerudi 50/63mm

     • F-M20×1.5U untuk silinder gerudi 80/100mm

  2) Siri PHS SMC: Format: PHS-thread, contoh: PHS-10

  3) Penandaan domestik am: SI/M12×1.25 (benang perempuan), SA/M12×1.25 (benang lelaki)

4. Spesifikasi Biasa & Carta Padanan Gerbang Silinder

5. Perbandingan: Mata Ikan jenis U lwn I/Y Clevis / F Sendi Terapung

  Panduan Pemilihan: Sipi besar & hayunan berbilang arah → U-jenis; Penyelewengan & tindakan frekuensi tinggi → jenis F; Beban berat berkelajuan rendah → jenis Y; Pendakap beban telinga dua kali → I-jenis.

6. Garis Panduan Pemasangan

  1. Skrukan benang betina pada benang luar rod omboh, gunakan pengunci benang anaerobik dan kawal tork pengetatan dengan betul.

  2. Pasang lubang gelang luar untuk memuatkan aci pin. Penjajaran sepaksi yang ketat tidak diperlukan dan kesipian tertentu dibenarkan.

  3. Tekanan kerja: ≤1.0MPa untuk silinder standard; suhu operasi: -20 ℃ ~ + 120 ℃.

  4. Sesuai untuk beban dinamik tolak-tarik dan operasi frekuensi tinggi dalam ruang pemasangan terhad. Bukan untuk gerakan berputar tulen yang berterusan.

7. Senario Aplikasi Biasa

     • Peralatan automasi, elektronik 3C, penggenggam robot

     • Mekanisme penyampaian, pengecapan & penekan berkelajuan tinggi, lejang panjang

     • Peralatan dengan koaksial yang lemah, getaran berat dan beban sipi
