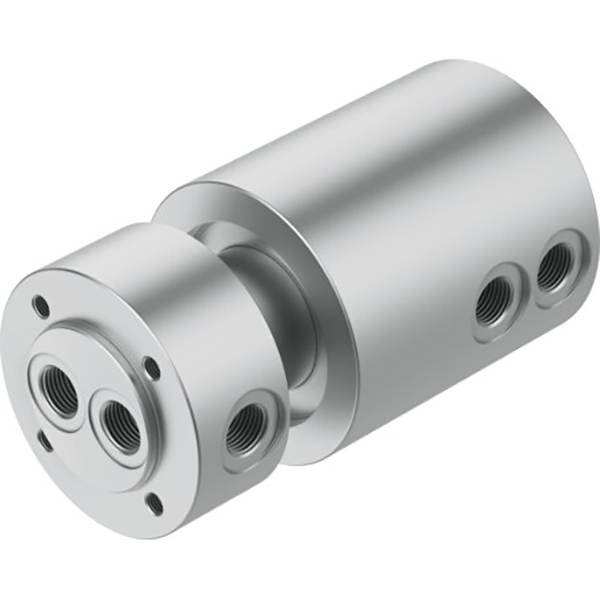

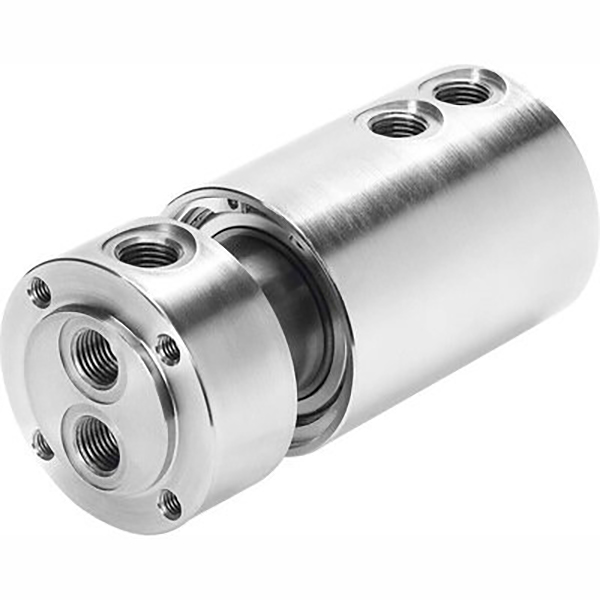

GF Series Pneumatic Rotary Joint

GF Series Pneumatic Rotary Joint | SOLIH Single & Multi Passage Air Rotary Union

Jenama: SOLH oleh Richge Technology | Penyambung Putar Udara Pneumatik Berputar 360° untuk Automasi

1. Gambaran Keseluruhan Produk

     Siri GF ialah sambungan putar pneumatik satu laluan dan berbilang laluan, direka untuk menghantar udara termampat secara berterusan daripada sumber udara pegun ke meja putar, sambungan robot dan lekapan berputar. Ia menghalang kekusutan hos, kebocoran udara dan udara silang semasa putaran, sesuai untuk litar pneumatik berputar automatik.

2. Spesifikasi Teknikal Teras (SOLH Standard)

     • Cecair Bekerja: Udara termampat, serasi dengan vakum

     • Tekanan Kerja: -0.095～1.0MPa, penggunaan dwi untuk vakum dan tekanan positif

     • Suhu Ambien: -10～60 ℃

     • Kelajuan Putaran Maks: 300rpm (versi standard)

     • Struktur Pengedap: Galas ketepatan + kedap putar tahan haus

     • Saiz Pelabuhan: M5, G1/8, G1/4, G3/8, G1/2

     • bahan: Badan aloi aluminium, ringan dan tahan lama

3. Rujukan Pantas Model & Pelabuhan

4. Ciri Produk Utama

     • Putaran bebas 360° tanpa kekusutan hos udara

     • Tork rendah, putaran lancar tanpa meningkatkan beban motor

     • Pengedap yang boleh dipercayai, anti-kebocoran & anti silang udara di bawah putaran lama

     • Sambungan terus dengan kelengkapan satu sentuhan untuk pemasangan mudah

     • Dwi fungsi untuk vakum dan tekanan positif

     • Berbilang laluan tersedia untuk kawalan segerak berbilang silinder

5. Senario Aplikasi Biasa

     • Meja kerja berputar, plat pengindeksan, silinder berputar

     • Sambungan robot, manipulator, jig berputar & lekapan

     • Mesin pembungkusan, pencetak skrin, litar pneumatik pintu putar

     • Peralatan dengan kawalan berputar serentak berbilang litar
