Jenama: SOLH oleh Richge Technology | Pneumatik Silinder Piston Rod Pemadanan Fleksibel
 |

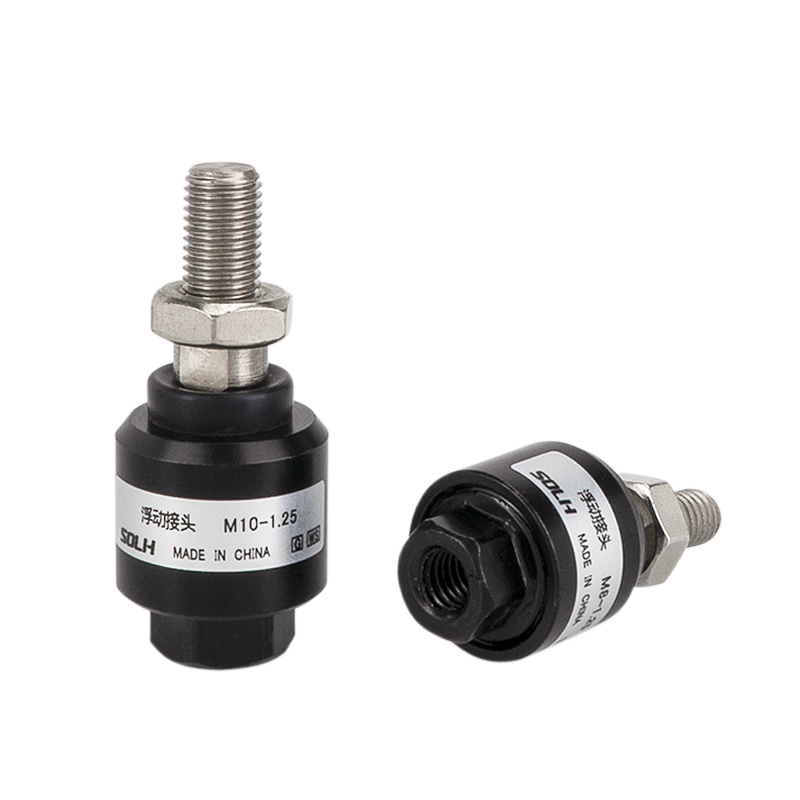

Sendi terapung jenis F ialah aksesori penyambung fleksibel kepala bola yang dipasang pada rod omboh silinder. Fungsi terasnya adalah untuk menyerap kesipian pemasangan dan sisihan sudut, menghapuskan daya sisi sisi dan melindungi pengedap silinder. Ia adalah komponen standard untuk menyelesaikan ralat penjajaran dalam peralatan automatik.
• Struktur: Benang wanita (sambungkan rod omboh) + kepala bebola + benang lelaki (sambungkan beban), pemasangan pampasan anjal terbina dalam.
• Kapasiti Pampasan: Paksi ±1.5mm, jejari ±1.25mm, sudut ±2°~±5° bergantung pada model.
• bahan: Aloi aluminium anodized standard; Keluli tahan karat 304 untuk aplikasi tahan kakisan; Kedap getah NBR / FKM tersedia.
• Fungsi: Tukar sambungan keras tegar kepada sambungan adaptif yang fleksibel, mengelakkan momen lentur sisi dan kedap lelasan pada rod omboh.

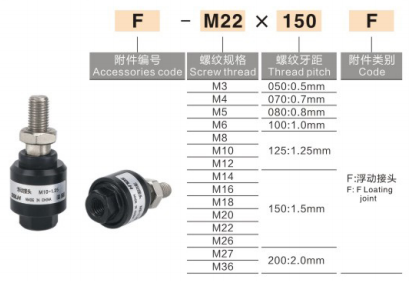

1) AirTAC
Format: benang F-M × pic + F
Contoh: F-M10×1.25F (untuk lubang 32mm), F-M16×1.5F (untuk lubang 50/63mm)
2) SMC (JAF Standard / JAHF Tugas Berat)
Format: JAF-bore-thread-length
Contoh: JAF-40-M12×1.25 (40mm gerudi), JAHF-80-M20×1.5 (80mm gerudi beban berat)
3) Penandaan domestik am
Format: F-M12×1.25 atau FJ-M16×1.5
|
Model (Benang) |
Bore dipadankan (mm) |
Sipi yang Dibenarkan |
Sudut Ayunan |
|
F-M6×1.0 |
16/20 |
±0.8mm |
±2° |
|
F-M8×1.25 |
25 |
±1.0mm |
±2° |
|
F-M10×1.25 |
32 |
±1.25mm |
±3° |
|
F-M12×1.25 |
40 |
±1.25mm |
±3° |
|
F-M16×1.5 |
50/63 |
±1.5mm |
±4° |
|
F-M20×1.5 |
80/100 |
±1.5mm |
±5° |
|
Memasang |
Prestasi |
Petua Permohonan |
|
Sendi Terapung jenis F |
Pampasan fleksibel 360°, menyerap salah jajaran jejari & sudut, melindungi silinder |
Penjajaran yang lemah, operasi frekuensi tinggi, strok panjang |
|
Clevis Tunggal jenis-I |
Satah tunggal berengsel ±5°, ketegaran tinggi, kos rendah |
Kelajuan rendah, penjajaran yang baik, beban tolak-tarik |
|
Double Clevis jenis Y |
Satah tunggal berengsel ±5°, kapasiti beban besar |
Beban berat, muatkan dengan lug telinga tunggal |
|
Galas Hujung Rod |
Sfera universal ±15°, sudut ayunan besar, kos yang lebih tinggi |
Kelajuan tinggi, kesipian yang besar, hayunan berbilang arah |
Panduan Pemilihan: Penjajaran pemasangan yang lemah → jenis F; beban berat berkelajuan rendah → jenis Y; kurungan beban telinga berganda → I-type; kelajuan tinggi & kesipian besar → galas hujung rod.
1. Skrukan benang wanita ke benang luar rod omboh, pengunci benang anaerobik disyorkan untuk anti-longgar.
2. Sambungkan hujung benang lelaki terus ke beban (atau plat bebibir / sambungan), penjajaran sepaksi yang ketat tidak diperlukan.
3. Tekanan operasi: ≤1.0MPa untuk silinder standard; suhu kerja: -10 ℃ ~ + 120 ℃.
4. Tidak sesuai untuk gerakan berputar berterusan. Penampan atau penyumbat luaran diperlukan di bawah beban hentaman.
• Barisan pemasangan automatik, peralatan 3C, penggenggam robot
• Pemasangan akhbar, pengecapan, dok acuan, mekanisme penyampaian lejang panjang
• Peralatan dengan kawalan koaksial yang sukar, getaran berat dan pergerakan silinder frekuensi tinggi
