C-type Self-locking Quick Coupler

C-type Self-locking Quick Coupler | Pemasangan Sambung Pantas Gaya Pneumatik C

Jenama: SOLH oleh Richge Technology | Pengganding Pantas Jenis Pneumatik C Universal, Boleh Ditukar dengan SMC & AirTAC

1. Gambaran Keseluruhan Produk

     Pengganding cepat pengunci diri jenis C ialah pemasangan pengunci diri bola keluli standard yang digunakan secara meluas dalam industri pneumatik. Spring terbina dalam dan bola keluli merealisasikan penguncian automatik apabila dimasukkan, dan lepaskan dengan gelongsor lengan ke belakang. Tiada alat diperlukan, operasi satu tangan. Ia terdiri daripada penjodoh perempuan (dengan lengan gelongsor) dan palam lelaki untuk pemasangan berpasangan. Digunakan secara meluas dalam saluran paip udara termampat, alat pneumatik dan litar bekalan udara automatik, juga dipadankan dengan penjana vakum dan sistem paip pneumatik penuh.

2. Ciri Teras

     • Struktur pengunci diri bola keluli: "klik" boleh didengar apabila palam lelaki dimasukkan dan dikunci sepenuhnya; tidak boleh berpisah di bawah tekanan. Tarik belakang lengan gelongsor untuk membuka kunci dan memutuskan sambungan.

     • Cincin pengedap NBR dwilapisan: Keketatan udara yang sangat baik, tahan udara termampat dan minyak pelincir kecil, kadar kebocoran udara yang rendah.

     • Bahan Badan: Keluli bersalut nikel (versi standard logam) / plastik keliatan tinggi (pilihan ringan). Anti-karat dan tahan haus untuk palam & tarik yang kerap di bengkel.

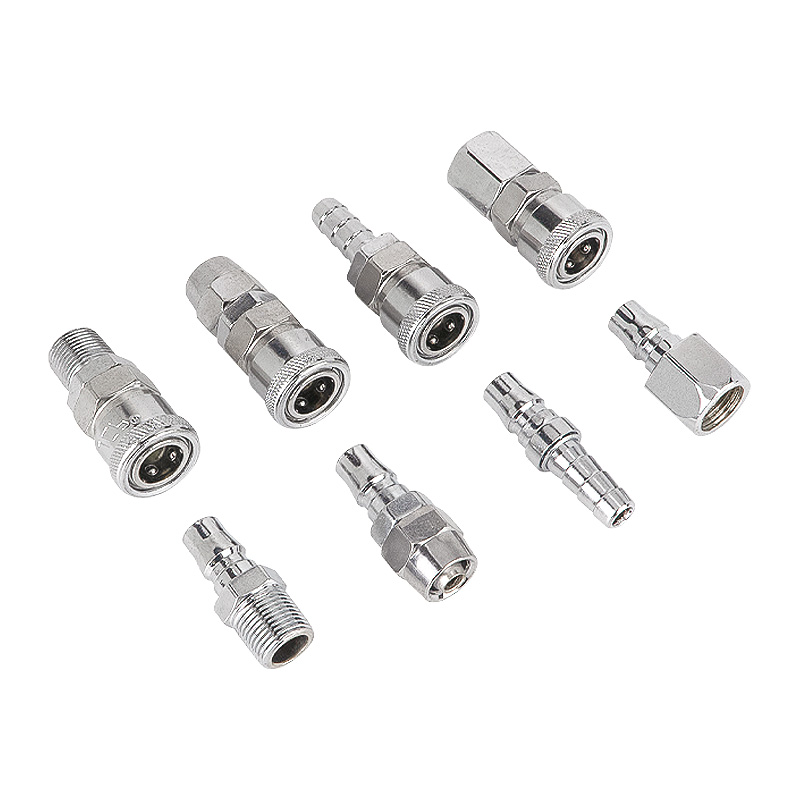

     • Julat saiz penuh: PP (benang tiub), PF (benang betina), PH (benang lelaki); SP (lelaki tiub), SF (benang perempuan), SM (benang lelaki).

     • Laluan aliran lancar, penurunan tekanan rendah. Serasi dengan hos PU dan tiub nilon. Antara muka standard untuk kebolehtukaran jenama silang universal.

3. Definisi Kod Model

  Contoh: PP20 = Pengganding perempuan pengunci diri jenis C untuk tiub PU Φ5×8; SM30 = palam lelaki jenis C dengan benang luar untuk saluran paip Φ6.5×10.

4. Spesifikasi Teknikal Utama

5. Jadual Spesifikasi Model Biasa

6. Senario Aplikasi

     • Saluran paip udara pemampat udara, senapang tiupan udara, pemutar skru udara, pengisar dan alatan tangan pneumatik lain

     • Pengagihan sumber udara pada saluran pengeluaran automatik, sambungan paip udara dipadankan dengan penjana vakum

     • Penyelenggaraan peralatan, stesen kerja pneumatik mudah alih, keadaan yang memerlukan pemasangan & pembongkaran saluran paip yang kerap

7. Nota Operasi

  1. Hanya untuk udara termampat. Tidak sesuai untuk cecair hidraulik tekanan tinggi atau media menghakis yang kuat.

  2. Nyah tekanan sebelum memasang/mencabut plag. Pemutusan sambungan secara paksa di bawah tekanan boleh merosakkan bebola keluli dan gelang pengedap.

  3. Periksa keausan O-ring secara kerap; gantikan pengedap dengan segera jika berlaku kebocoran udara.

  4. Pita PTFE disyorkan untuk pemasangan berulir. Jangan ketatkan terlalu ketat untuk mengelakkan benang tertanggal.
