Jenama: SOLH oleh Richge Technology | Pemasangan Tekan Satu Sentuhan Lurus Pneumatik untuk Udara Mampat & Talian Vakum
 |
 |
 |
 |
KQ2H ialah pemasangan pneumatik tekan masuk lurus standard dengan reka bentuk tekan untuk menyambung, serasi dengan tiub nilon PU dan PA. Ia berfungsi kedua-dua sistem paip udara termampat dan vakum dan dipadankan secara meluas dengan penjana vakum siri ZH, BM, PBM, PBX. Sebagai salah satu siri pemasangan tolak teras SOLH, ia boleh menggantikan secara langsung kelengkapan SMC KQ2H yang diimport.
Siri KQ2H merangkumi tiga subjenis utama:

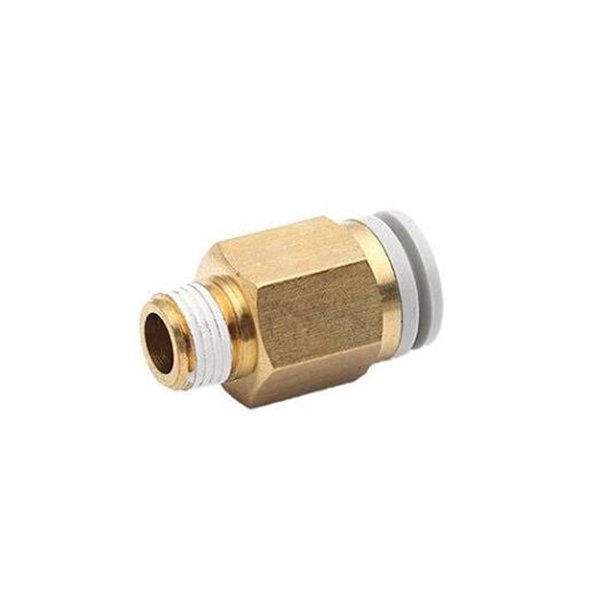

Benang jantan lurus: Satu hujung benang jantan (benang mikro M / benang tirus R), satu sisipan tiub hujung

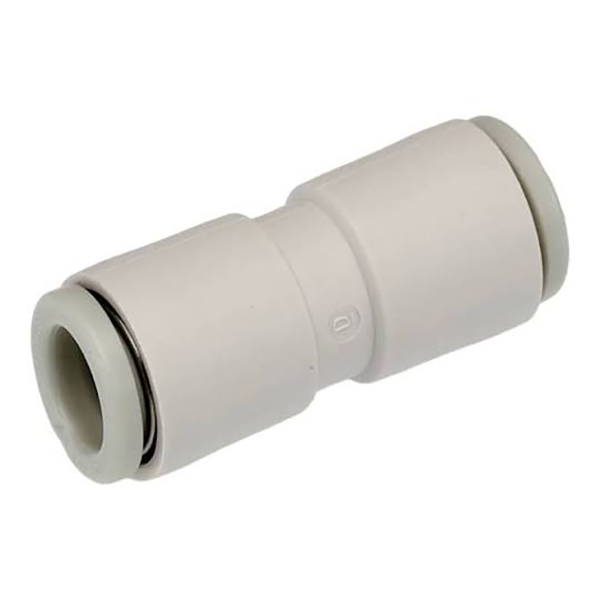

Diameter lurus sama (-00 akhiran): Kedua-dua hujung untuk sambungan punggung tiub OD yang sama

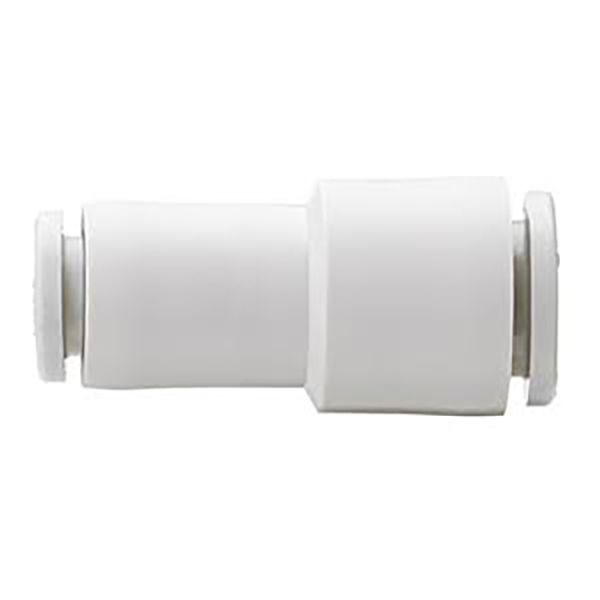

Mengurangkan lurus: Dua port untuk diameter luar tiub yang berbeza untuk merealisasikan peralihan saiz paip
Pemasangan & pembongkaran satu tangan: Masukkan tiub untuk mengunci automatik; tekan gelang pelepas biru untuk menarik keluar tiub, dimensi standard sepenuhnya.
• Struktur penguncian satu sentuhan rahang spring: Tiub dimasukkan dan dikunci secara automatik. Kolar pelepas tekan untuk menanggalkan tiub untuk pemasangan yang mudah.
• Komposisi bahan: Badan plastik POM bertetulang; hujung berulir tembaga bersalut nikel untuk pengedap anti karat dan boleh dipercayai.
• Kedap getah nitril NBR berfungsi secara berterusan untuk udara termampat positif dan litar vakum negatif.
• Liputan saiz penuh: Tiub kecil Φ2/3.2/4, biasa Φ6/8/10/12 dan saiz besar Φ16. Menyokong benang mikro M (M3, M5, M6) dan benang tirus R imperial (1/8,1/4,3/8,1/2), sesuai untuk penjana vakum dan silinder mikro.
• Saiz padat, sesuai untuk pemasangan di ruang sempit jentera automatik.
Contoh:
KQ2H04-M5: Pemasangan lurus benang lelaki untuk tiub Φ4, benang lelaki M5×0.8
KQ2H06-01S: Pemasangan lurus benang lelaki untuk tiub Φ6, benang tirus lelaki R1/8
KQ2H08-00: Pemasangan lurus berdiameter sama, kedua-dua port untuk tiub Φ8
KQ2H06-08: Mengurangkan pemasangan lurus, Φ6 pada satu sisi, Φ8 pada sisi lain
|
Segmen Kod |
Penerangan |
|
KQ2H |
Kod siri: pemasangan tolak masuk lurus |
|
02/23/04/06/08/10/12/16 |
Diameter luar tiub ΦD: 2 /3.2 /4 /6 /8 /10 /12 /16 mm |
|
M3G/M5/M6 |
Benang lelaki mikro metrik: M3×0.5 / M5×0.8 / M6×1.0 |
|
01S/02S/03S/04S |
Benang tirus lelaki Imperial R: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
Diameter lurus sama, saiz tiub sama pada kedua-dua hujungnya |
|
Dwi digit cth. 06-08 |
Mengurangkan lurus: diameter tiub hadapan → diameter tiub belakang |
|
item |
Parameter |
|
Medium Berkenaan |
Udara termampat, tekanan negatif vakum |
|
Tekanan Operasi |
0~1.0MPa; Vakum maksimum: -95kPa |
|
Suhu Operasi |
-5℃ ~ +60℃ |
|
Bahan Badan |
POM diperkukuh; Benang: Loyang bersalut nikel |
|
Bahan Meterai |
Getah Nitril NBR |
|
Tiub Serasi |
Tiub PU, tiub nilon PA |
|
Kaedah Operasi |
Masukkan untuk mengunci; gelang pelepas akhbar untuk menanggalkan tiub |

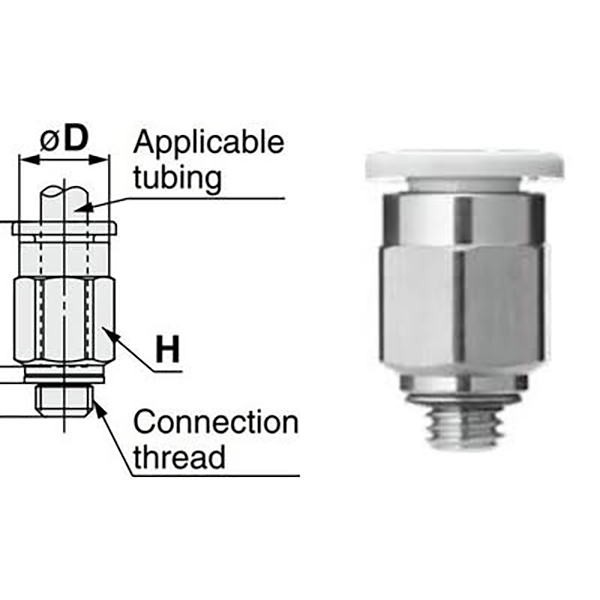

5.1 Benang Lelaki dengan Benang Mikro Metrik
|
Model |
Benang |
Tiub ΦD |
|
KQ2H02-M3G |
M3×0.5 |
Φ2 |
|
KQ2H02-M5 |
M5×0.8 |
Φ2 |
|
KQ2H23-M3G |
M3×0.5 |
Φ3.2 |
|
KQ2H23-M5 |
M5×0.8 |
Φ3.2 |
|
KQ2H04-M3G |
M3×0.5 |
Φ4 |
|
KQ2H04-M5 |
M5×0.8 |
Φ4 |
|
KQ2H04-M6 |
M6×1.0 |
Φ4 |
|
KQ2H06-M5 |
M5×0.8 |
Φ6 |
|
KQ2H06-M6 |
M6×1.0 |
Φ6 |

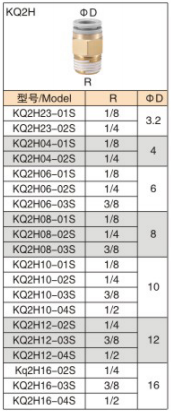

5.2 Benang Lelaki dengan Benang Tirus Imperial R
|
Model |
Benang |
Tiub ΦD |
|
KQ2H23-01S |
R1/8 |
Φ3.2 |
|
KQ2H23-02S |
R1/4 |
Φ3.2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |
5.3 Sama Diameter Lurus -00 Siri
|
Model |
Tiub ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3.2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |
5.4 Mengurangkan Siri Lurus
|
Model |
Tiub ① |
Tiub ② |
|
KQ2H02-23 |
Φ2 |
Φ3.2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3.2 |
Φ4 |
|
KQ2H23-06 |
Φ3.2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•Padanan paip bekalan dan penjerapan udara untuk penjana vakum ZH / BM / PBM / PBX
• Paip untuk silinder mikro dan injap solenoid pada peralatan automasi, pemasangan dalam ruang terkurung
• Cawangan saluran udara utama, sambungan punggung tiub berdiameter sama atau peralihan saiz paip
• Jig ujian pneumatik, litar pneumatik robotik
1. Potong tiub rata tanpa burr. Burr akan mencalar gelang pengedap dan menyebabkan kebocoran udara atau vakum.
2. Masukkan tiub sepenuhnya sehingga terpasang untuk memasukkan rahang. Sentiasa tekan gelang pelepas sebelum menarik tiub keluar; jangan sekali-kali menarik secara paksa.
3. Disyorkan untuk tiub nilon tegar PU / PA. Hos lembut PE dinding nipis tidak dicadangkan.
4. Sahkan kedalaman pemasukan di bawah keadaan kerja vakum. Untuk kitaran tekanan negatif berulang, bandingkan dengan pemasangan skru BPS untuk pemilihan alternatif.
