Penyerap Kejutan Hidraulik Tidak Boleh Laras Siri RB RBQ

Penyerap Kejutan Hidraulik Tidak Boleh Laras Siri SOLH RB | Peredam Gantian Standard SMC

Jenama: SOLH oleh Richge Technology | Penyerap Kejutan Hidraulik Setara SMC RB Orifis Tetap

1. Gambaran Keseluruhan Produk

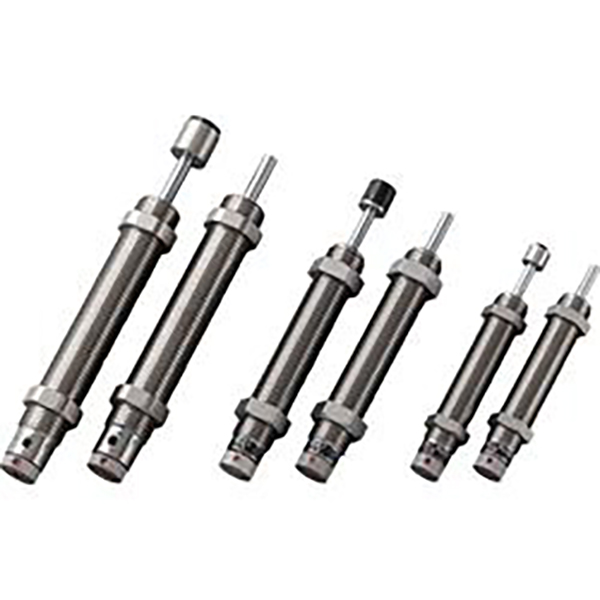

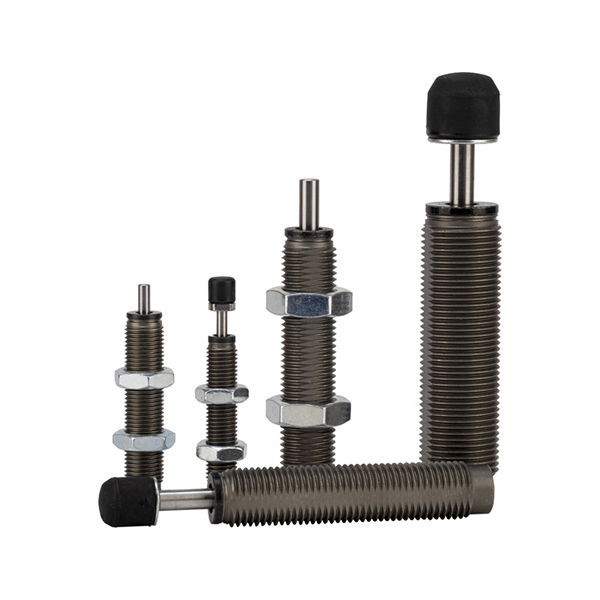

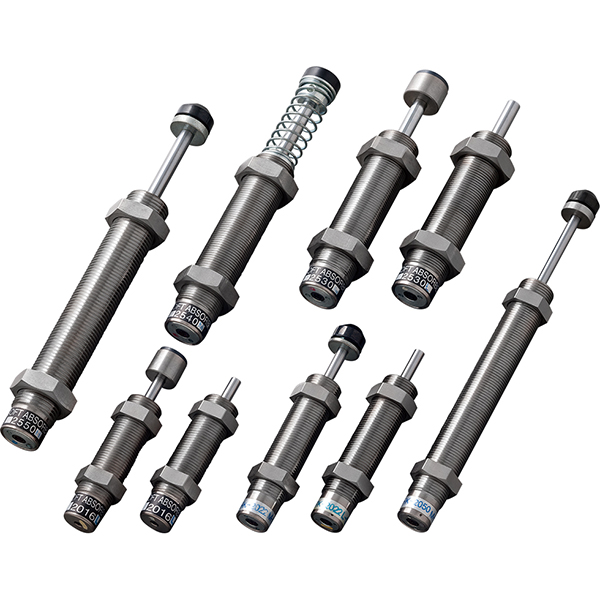

  Siri SOLH RB ialahpenyerap hentak hidraulik tidak boleh laras mengikut piawaian SMC. Ia menukarkan tenaga kinetik impak kepada tenaga haba melalui struktur pendikit berliang dalaman. Tiada pelarasan diperlukan, sedia untuk pemasangan terus. Digunakan secara meluas untuk penimbalan akhir lejang, pengurangan hingar dan anti-perlanggaran silinder udara, gelongsor linear dan mekanisme berputar.

2. Ciri Teras

     • Tiada pelarasan diperlukan: Pendikitan berbilang peringkat terbina dalam, prestasi stabil daripada beban ringan berkelajuan rendah kepada beban berat berkelajuan tinggi selepas pemasangan sekali.

     • Reka bentuk padat: Badan pendek dengan pelekap berulir. Benarkan salah jajaran pelekap sehingga ±5°, mampu menyerap tenaga hayunan daripada penggerak berputar.

     • Perumahan tegar: Boleh berfungsi sebagai hentian mekanikal tanpa had keras tambahan. Spring pulangan terbina dalam.

     • Hayat perkhidmatan yang panjang: Binaan tertutup sepenuhnya dengan pengedap minyak untuk perlindungan habuk. Julat kelajuan impak: 0.05 ~ 5 m/s.

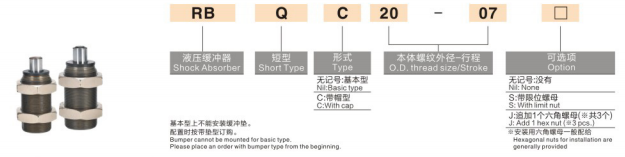

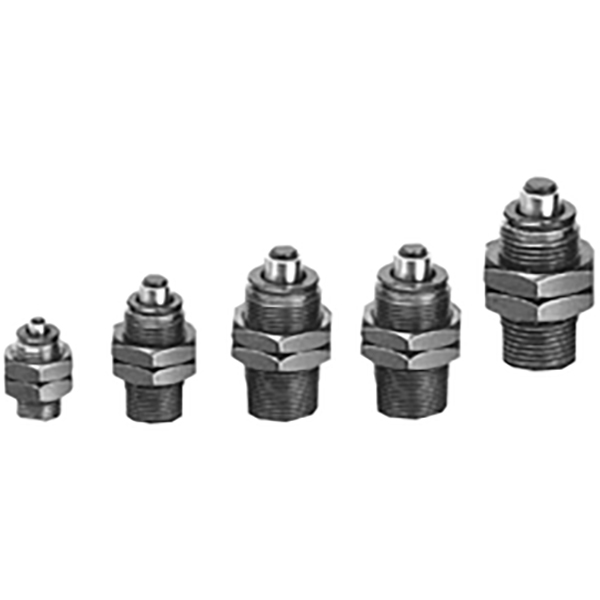

3. Klasifikasi Sub-siri SOLH

4. Jadual Rujukan Model RB / RBC yang popular

Model	Benang	Pukulan (mm)	Tenaga Penyerapan (J)	Permohonan yang Disyorkan
RB0604	M6×0.75	4	0.5～0.98	Silinder mikro, meja slaid kecil
RB0805	M8×1.0	5	1.96	Φ6～Φ12 silinder udara
RB1006	M10×1.0	6	3.92	Φ16～Φ20 silinder udara
RB1412	M14×1.5	12	19.6	Φ32～Φ40 silinder udara
RB2015	M20×1.5	15	58.8	Φ50～Φ63 silinder udara
RB2725	M27×1.5	25	147	Φ80～Φ125 silinder udara

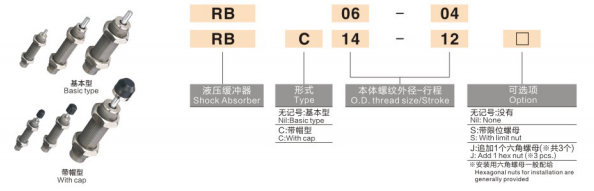

5. Peraturan Pengekodan Model

  Contoh: RB1412
    • RB = Penyerap hentak hidraulik siri piawai
    • 14 = Saiz benang M14×1.5
    •12 = Lejang penampan 12 mm

6. Garis Panduan Pemilihan

     • Kira tenaga serapan: E = ½mv² + tujahan × lejang. Pilih model yang tenaga berkadar ≥ nilai yang dikira.

     • Padankan pukulan dengan betul: Lejang penampan mestilah lebih pendek daripada jumlah perjalanan mekanisme bergerak untuk mengelakkan kesan dasar.

     • Kepantasan impak: Julat kerja standard 0.05～5 m/s. Hubungi kami untuk versi yang diperkukuh untuk aplikasi berkelajuan ultra tinggi.

     • Pemilihan persekitaran: Pilih RBL untuk memotong cecair / persekitaran basah; pilih RBC dengan penutup untuk keadaan habuk berat.

     • Had salah jajaran: Sudut sipi maksimum yang dibenarkan ≤5°. Pasang sambungan terapung jika salah jajaran melebihi nilai ini.

7. Pemasangan & Langkah berjaga-jaga

     • Sapukan sedikit pengunci benang anaerobik pada benang. JANGAN gunakan pita PTFE, yang boleh menghalang orifis pendikit.

     • Dibekalkan dengan dua kacang kunci hex ditambah kacang sehenti untuk anti-longgar.

     • Boleh dipasang secara mendatar, menegak atau pada mana-mana sudut; rod omboh mesti menghadap arah hentaman.

     • Suhu operasi: -10 ℃ ~ + 80 ℃. Elakkan aising di bawah suhu rendah.

8. Kelebihan Penggantian SOLH

   Siri SOLH RB menyalin sepenuhnya kod model SMC, parameter dimensi dan prestasi, penggantian drop-in terus untuk peredam yang diimport, dengan harga yang kompetitif dan masa pendahuluan yang lebih pendek, sesuai untuk pengurangan kos peralatan massa.
     •RB0805 → Gantikan AC0805
     •RB1412 → Gantikan AC1412
