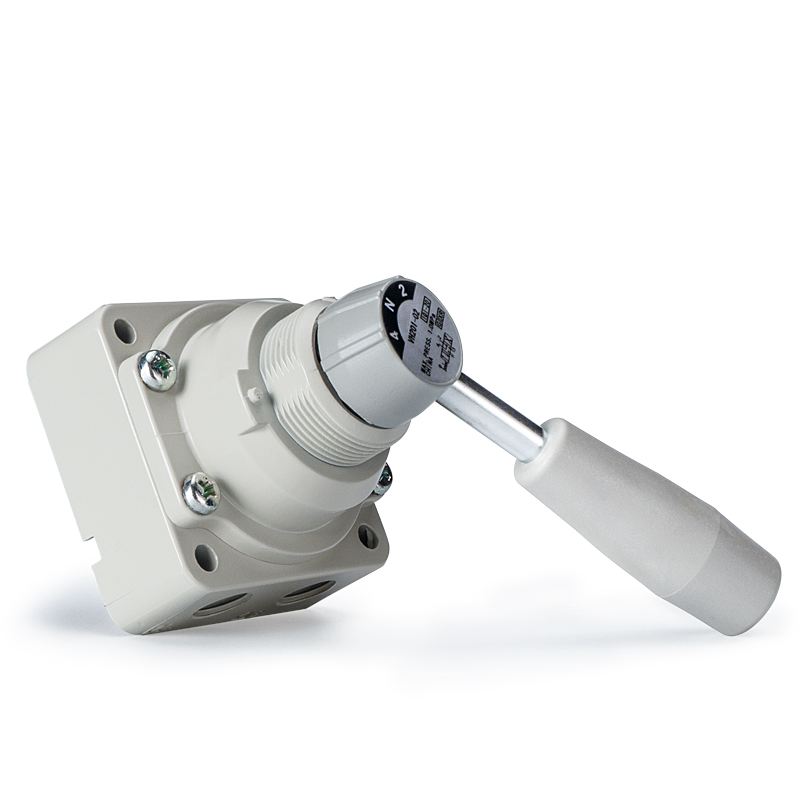

SOLH VH siri 4-hala 90° injap tangan berputar manual menukar litar udara dengan pemegang berputar, dengan tiga fungsi pusat pilihan: pusat 3 kedudukan tertutup, ekzos tengah 3 kedudukan dan jenis 2 kedudukan. Mengguna pakai pengedap kili putar ketepatan untuk kebocoran dalaman yang sangat rendah, ia menampilkan aloi zink / badan aluminium die-cast dan hayat perkhidmatan yang panjang tanpa pelinciran, dengan kunci kedudukan mekanikal terbina dalam untuk mengelakkan operasi yang tidak disengajakan. Ia menyokong reka letak paip port sisi dan port bawah, tersedia untuk pemasangan flush panel atau penetapan badan langsung, dengan saiz port dari Rc1/4" hingga 1" dan tekanan operasi maksimum 0.7~1.0MPa. Versi tertutup tengah mengekalkan tekanan pengapit silinder semasa penutupan, manakala ekzos tengah melepaskan tekanan sepenuhnya untuk penyelenggaraan yang selamat. Digunakan secara meluas untuk pengunduran silinder manual, pengudaraan pentauliahan peralatan, pengasingan sumber udara kecemasan, operasi manual mesin separa automatik dan bangku ujian pengajaran pneumatik.

Injap poppet mekanikal port SOLH VM1 (VM100) miniatur 2/3 boleh ditukar ganti sepenuhnya dengan model SMC yang setara. Mengguna pakai struktur pengedap poppet padat yang boleh dipercayai, ia mempunyai lebar ultra-sempit 11mm dan berat hanya 60g untuk pemasangan tindanan tertanam & padat yang mudah di dalam jentera. Tekanan operasi berjulat dari -100kPa vakum hingga 1.0MPa tekanan positif, dengan reka bentuk bebas pelinciran, kekencangan yang sangat baik dan rintangan habuk yang kuat. Pelbagai pilihan benang termasuk M5, Rc1/8, NPT1/8 & G1/8 tersedia, menyokong reka letak paip sisi dan port bawah. Satu siri penuh kepala penggerak yang boleh ditukar ganti ditawarkan: pelocok standard/pendek, tuil penggelek anti lantunan lurus/pendek/sehala, butang tekan rata, henti kecemasan cendawan kuning, butang penunjuk hijau, tuil engsel dan tombol putar boleh dikunci, dengan varian NC/NO 2-port & 3-port yang lengkap. Digunakan secara meluas untuk pengesanan had lejang silinder, pentauliahan jog manual, interlock kecemasan keselamatan, pensuisan udara lekapan jig mini dan litar pencetus vakum, ia bertindak sebagai pencetus isyarat udara mekanikal universal untuk peralatan automasi padat.

Injap popet mekanikal sederhana SOLH VM2 (VM200) boleh ditukar ganti sepenuhnya dengan model SMC yang sepadan. Menampilkan pembinaan poppet sederhana dengan pekali aliran Cv=0.87, kapasiti alirannya adalah sekitar 8 kali lebih tinggi daripada siri VM1 mini, dilengkapi dengan port Rc1/4 standard dan benang NPT/G1/4 pilihan. Ia berfungsi di bawah 0~1.0MPa dan tidak serasi dengan vakum, menggunakan kedap popet tahan haus tanpa pelinciran dan badan logam yang teguh. Susun atur paip port sisi dan port bawah tersedia, disokong oleh barisan lengkap penggerak boleh tukar ganti: penggelek POM standard / tuas penggelek tahan lelasan keluli keras, penggelek anti-lantun sehala, pelocok lurus, butang tekan rata, kepala berhenti kecemasan cendawan kuning, butang penunjuk hijau dan tombol engsel boleh dikunci. Varian penggelek keluli yang dikeraskan sesuai dengan barisan pengeluaran haus tinggi tugas berat. Digunakan secara meluas untuk pengesanan had strok meja silinder & slaid, pentauliahan jog manual peralatan, pensuisan udara lekapan jig dan interlock kecemasan keselamatan, ia berfungsi sebagai injap pencetus udara mekanikal arus perdana untuk barisan pengeluaran pembungkusan, tekstil, percetakan dan automasi am.

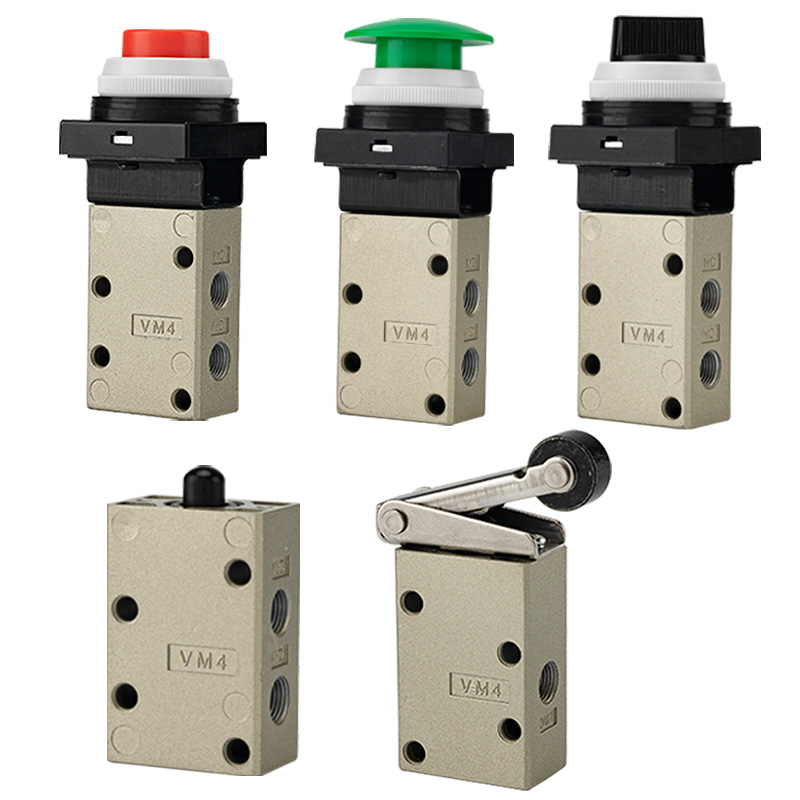

Injap mekanikal poppet 3-port sederhana SOLH VM4 (VM400) boleh ditukar ganti sepenuhnya dengan model SMC yang setara, diletakkan di antara mini VM1 dan siri VM2 aliran tinggi. Kelebihan terasnya terletak pada keserasian dengan julat tekanan penuh daripada -100kPa vakum kepada tekanan positif 1.0MPa, ciri yang tidak tersedia pada VM2. Ia menggunakan port Rc1/8 standard dengan benang NPT/G1/8 pilihan dan kapasiti aliran Cv=0.38, menyokong susun atur paip port sisi dan bawah. Dibina dengan badan logam pepejal, ia menahan hentakan 1000m/s² dan getaran berat, sesuai untuk barisan pengeluaran tugas berat yang keras, dengan pengedap popet tahan habuk tanpa pelinciran untuk hayat perkhidmatan yang panjang. Satu set lengkap penggerak boleh tukar ganti disediakan: tuas penggelek keluli anti-lelasan standard / keras, penggelek anti-lantun sehala, pelocok lurus, butang berhenti kecemasan cendawan pelbagai warna, tombol berputar 2/3 kedudukan, butang tekan boleh dikunci dan tuas engsel togol. Digunakan secara meluas dalam pengesanan had lejang meja silinder & slaid, litar penjerapan/pelepasan vakum, pentauliahan jog manual peralatan, interlock kecemasan keselamatan mesin dan pensuisan lekapan jig, ia adalah injap pencetus mekanikal sederhana yang ideal untuk keadaan kerja yang memerlukan keserasian vakum dan rintangan kejutan yang kuat.

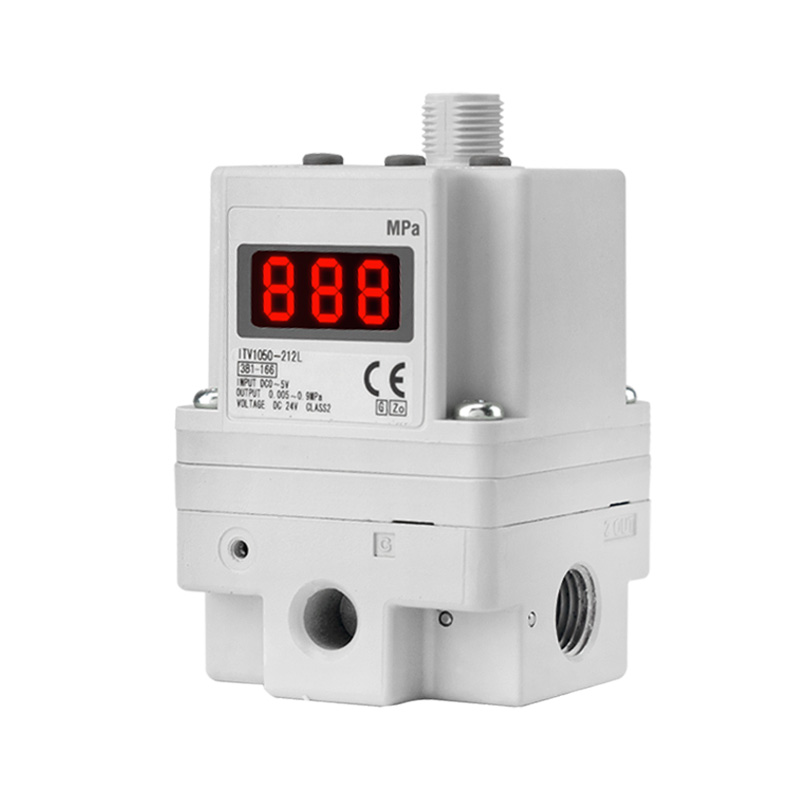

SOLH ITV injap berkadar elektro-pneumatik aliran tinggi boleh ditukar ganti sepenuhnya dengan model SMC yang setara. Mengguna pakai sistem maklum balas tekanan gelung tertutup, ia menerima voltan DC0–10V, isyarat analog semasa 4–20mA, dan komunikasi bas medan pilihan termasuk CC-Link, PROFINET, EtherNet/IP untuk mencapai peraturan tekanan udara jauh tanpa langkah dan berketepatan tinggi dengan ketepatan kawalan FS ±1% dan perlindungan kalis habuk & percikan IP65. Tiga siri meliputi julat aliran berbeza: ITV1100 untuk aliran rendah mikro, ITV2100 untuk aliran sederhana universal dan ITV3100 untuk aliran tinggi berat sehingga 4400 L/min ANR, dengan tekanan boleh laras dari 0.005 hingga 0.9 MPa. Ia menyokong benang Rc/NPT/G dan kelengkapan tekan masuk, paparan digital LED terbina dalam dan penggera diagnosis diri di bawah bekalan kuasa rendah DC24V. Digunakan secara meluas untuk penggerak silinder gerek besar, kawalan ketegangan berterusan filem & wayar, proses ketepatan semikonduktor & optik, pendispensan automatik & salutan, pensuisan tekanan berbilang peringkat untuk peralatan kimpalan dan rivet, menggantikan berbilang pengawal selia manual untuk merealisasikan kawalan tekanan terpusat digital pada barisan pengeluaran automatik.

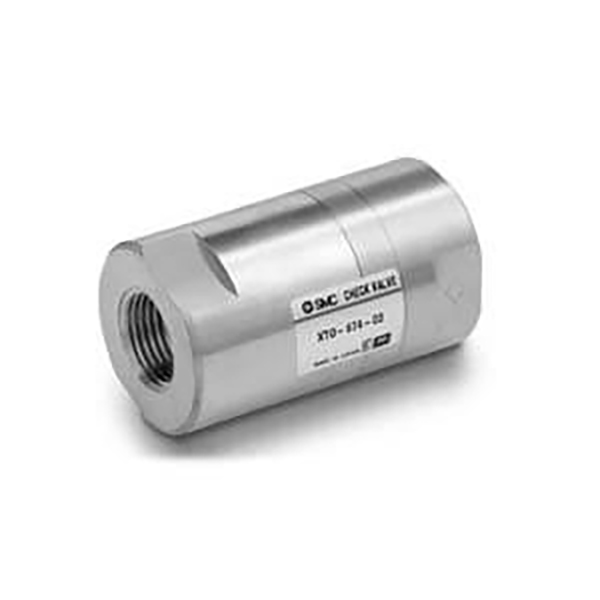

Injap sehala SOLH XTO674 dan INA14 berkongsi platform struktur yang sama dengan tekanan keretakan ultra-rendah 0.01MPa, serasi dengan udara termampat dan air bersih untuk perlindungan anti-aliran balik dalam saluran paip bendalir vakum dan tekanan rendah. XTO674 ialah versi kriogenik semua tembaga yang berfungsi sehingga -30 ℃; Siri standard INA14 menyediakan badan keluli tahan karat loyang atau SUS304, dilengkapi dengan pengedap NBR standard serta pengedap CR yang tahan minyak & suhu tinggi pilihan dan tahan cuaca. Reka bentuk berulir sebaris padat dengan tanda anak panah aliran boleh dipasang terus dalam saluran paip tanpa kurungan tambahan, dengan berkesan menghalang kehilangan vakum dan aliran udara terbalik apabila dipasang di antara penjana vakum dan cawan sedutan. Kedua-dua siri ini menampilkan dimensi keseluruhan dan saiz benang yang sama untuk pertukaran medan terus tanpa pengubahsuaian paip, digunakan secara meluas dalam peralatan kriogenik, saluran pengeluaran vakum, litar bendalir suhu tinggi tahan kakisan dan saluran paip pneumatik & air am untuk pengekalan tekanan sehala dan pencegahan aliran balik.

SOLH HLH sisi ultra-nipis L rel silinder gelangsar linear mengguna pakai rel panduan bola pusingan satu sisi bersepadu dengan badan berprofil rendah yang langsing untuk menjimatkan ruang pemasangan, slaid pneumatik dua tindakan khusus untuk kedudukan ketepatan beban ringan. Saiz gerek berkisar antara 6, 10, 16 hingga 20 mm dengan lejang standard 5–60 mm, tekanan operasi 0.15~0.7 MPa dan suhu kerja dari -20 ℃ hingga 70 ℃. Badan silinder mempunyai lubang diketuk pemasangan 4 arah dan port udara 3 sisi untuk susun atur paip yang fleksibel. Pengangkutan slaid dilengkapi dengan lubang torehan lekapan dan lubang pin kedudukan pada permukaan atas dan hadapan. Cincin magnet terbina dalam datang sebagai standard, dengan slot dua sisi untuk memasang suis buluh magnetik. Sambungan terapung antara rod omboh dan gerabak menghilangkan beban sisi sisi dan memastikan kelurusan & ketepatan anti putaran yang sangat baik. Berbanding dengan siri HLQ kereta api berkembar, HLH menampilkan garis besar yang lebih tipis untuk ruang sempit terkurung, digunakan secara meluas dalam jig pemeriksaan mini 3C & semikonduktor, unit pengapit tolak tugas ringan dan mekanisme penentududukan salingan di dalam jentera automasi padat.

Silinder gelangsar aci berkembar SOLH HLQ / HLQL mengguna pakai panduan linear bola edaran semula, termasuk versi standard padat HLQ dengan silinder dipasang sisi dan model HLQL simetri ultra-tegar. Saiz gerudi berkisar antara 6 hingga 25 mm dengan lejang 10–150 mm. Reka bentuk rod omboh selari berkembar memberikan tujahan yang kuat dan prestasi anti-kilasan & anti-putaran yang sangat baik. Sambungan terapung terbina dalam antara omboh dan gerabak gelongsor mengimbangi beban sisi sipi. Tapaknya mempunyai lubang diketuk pemasangan 3 arah, manakala gerabak slaid menyediakan lubang pelekap lekapan berbilang permukaan dan pin kedudukan; slot sisi untuk suis buluh magnetik dan magnet terbina dalam datang sebagai standard. Pelbagai pilihan penimbal tersedia: penimbal udara boleh laras dua / tunggal, penyerap hentak hidraulik dan blok henti luaran untuk timbal balas yang lancar dan ketepatan kedudukan ulangan yang tinggi. HLQ sesuai dengan beban sederhana-kecil dengan ruang terhad, manakala HLQL simetri mengendalikan beban berat dan offset sipi yang teruk. Digunakan secara meluas untuk pemindahan automatik, pengapit ketepatan dan kedudukan linear dalam 3C, pemasangan semikonduktor dan peralatan ujian.

Silinder slaid aci berkembar SOLH HLS / HLSL menggunakan panduan penggelek silang hubungan talian, memberikan ketegaran yang lebih tinggi, ketepatan kedudukan ulangan dan rintangan beban sipi daripada model panduan bola HLQ. Dua varian tersedia: HLS standard dengan silinder kompak yang dipasang di sisi untuk beban sederhana-kecil tanpa offset yang teruk; HLSL simetri dengan silinder berpusat dan penggelek dua selari untuk beban berat, tork sipi yang besar dan permintaan ultra-ketepatan. Saiz gerudi meliputi 6–25 mm dan lejang 10–150 mm. Rod omboh berkembar memberikan prestasi tujahan dan anti-kilasan yang kuat, manakala sendi terapung terbina dalam menghilangkan tekanan pesongan sisi. Pangkalan menyokong lubang pelekap 3 arah, gerabak gelongsor menyimpan benang lekapan berbilang permukaan & pin kedudukan, dan cincin magnet serta slot penderia datang sebagai standard. Penampan udara boleh laras, penyerap hentak hidraulik dan hentian mekanikal luaran adalah aksesori pilihan. Suhu operasi adalah dari -20 ℃ hingga 70 ℃. Digunakan secara meluas dalam semikonduktor, automasi perubatan, jig alat mesin dan stesen pemindahan ketepatan ultra tugas berat & pengapit kedudukan yang lain.
