4M Siri NAMUR Standard 5/2 Way Solenoid Valve | Injap Jenis Plat Dipasang Penggerak

Jenama: SOLH oleh Richge Technology

1. Gambaran Keseluruhan Produk

     Siri SOLH 4M adalah profesionalNAMUR standard 5/2 hala injap solenoid jenis plat direka khas untuk kawalan automatik penggerak pneumatik. Ia mematuhi piawaian pelekap sisi NAMUR antarabangsa dengan lubang pelekap standard pada bahagian bawah injap. Injap boleh terus dilaminasi dan dipasang pada sisi injap bola pneumatik dan penggerak injap rama-rama tanpa paip udara penyesuai perantaraan. Digunakan secara eksklusif untuk litar kawalan automatik injap, ia sepadan sepenuhnya dengan piawaian siri Airtac 4M dan berbeza dari segi struktur daripada injap solenoid jenis tiub 4V konvensional.

  1.1 Spesifikasi Produk Teras

     • Mod Fungsi: 5/2 hala (5-port 2-kedudukan)

     • Struktur Pemacu: Jenis gelendong pandu dalam, operasi tanpa pelinciran

     • Standard Pemasangan: Pemasangan sisi standard NAMUR (tapak disepadukan dengan litar udara P/A/B/R1/R2)

     • Model Aliran Perdana: 4M210-08, 4M210-06, 4M110-06

2. Peraturan Pengekodan Model Lengkap & Senarai Siri Penuh

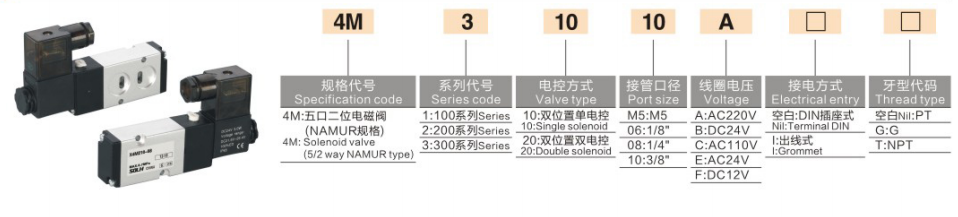

 1. Logik Pengekodan: 4M [Kod Saiz] [Kod Kawalan] [Kod Fungsi] - [Benang Port]

  2. Contoh Model

     4M210-08: Saiz 200, kawalan elektrik tunggal dengan set semula spring, port benang luaran PT1/4

 3. Senarai Spesifikasi Model Arus Perdana Siri Penuh

3. Parameter Teknikal Teras

4. Kelebihan Teras Pemasangan NAMUR & Titik Pemilihan Utama

     • Pelabuhan Udara Pangkalan NAMUR Bersepadu: Bahagian bawah injap dibenamkan dengan port udara A/B. Selepas dipasang dengan penggerak, ia secara automatik berlabuh dengan dua lubang masuk udara penggerak. Tiada paip udara luaran diperlukan untuk port A/B; hanya salur masuk udara P dan port ekzos R1/R2 memerlukan sambungan sumber udara luaran, memudahkan struktur paip dan mengurangkan titik kebocoran.

     • Rod Tolak Ujian Manual Terbina dalam: Dilengkapi dengan butang penyahpepijatan manual pada bahagian injap, menyokong ujian pembukaan dan penutupan injap manual selepas dimatikan, mudah untuk pemasangan di tapak, penyahpepijatan dan penyelenggaraan peralatan.

     • Ciri Mod Kawalan Dwi: Model kawalan elektrik berganda 4M×20 mengguna pakai struktur memori penguncian kuasa mati untuk mengekalkan kedudukan injap semasa; Model kawalan elektrik tunggal 4M×10 ditetapkan semula secara automatik oleh daya spring selepas dimatikan, masing-masing memenuhi tetapan semula keselamatan dan pegangan kedudukan.

     • Pemasangan Manifold yang Serasi: Berkongsi spesifikasi asas yang sama seperti siri 4V (tapak manifold 4M100M/200M/300M). Ia menyokong bekalan udara berpusat untuk berbilang injap melalui pemasangan manifold dan juga boleh dipasang terus pada satu penggerak untuk operasi bebas.

5. Injap 4M NAMUR lwn Injap Tiub Konvensional 4V | Panduan Pemilihan Anti-ralat

6. Aplikasi Padanan Biasa

     • Sistem Kawalan Automatik Injap: 4M210-08 dipadankan dengan penggerak pneumatik DA/SR + injap bola/rama-rama, digunakan secara meluas dalam petrokimia, rawatan air dan peralatan pensuisan cecair saluran paip.

     • Sistem Bersepadu Pulau Injap: Gunakan asas manifold berbilang pautan 4M200M untuk merealisasikan bekalan udara berpusat dan pemasangan bersepadu berbilang injap solenoid siri 4M untuk kelompok saluran paip automatik.

     • Padanan Paip Saluran Paip: Sambungkan port benang luaran dengan kelengkapan lurus benang lelaki sambungan cepat KQ2 untuk berlabuh dengan cepat dengan saluran paip sumber udara utama untuk sambungan yang stabil dan bebas kebocoran.

Ringkasan Satu Ayat

     Siri SOLH 4M ialah injap solenoid 5/2 hala jenis plat NAMUR yang berdedikasi untuk penggerak pneumatik, menampilkan pelekap terus tanpa tiub, operasi tanpa pelinciran dan perlindungan IP65, sebagai komponen kawalan sokongan yang optimum untuk pensuisan automatik injap bola pneumatik dan injap rama-rama.
