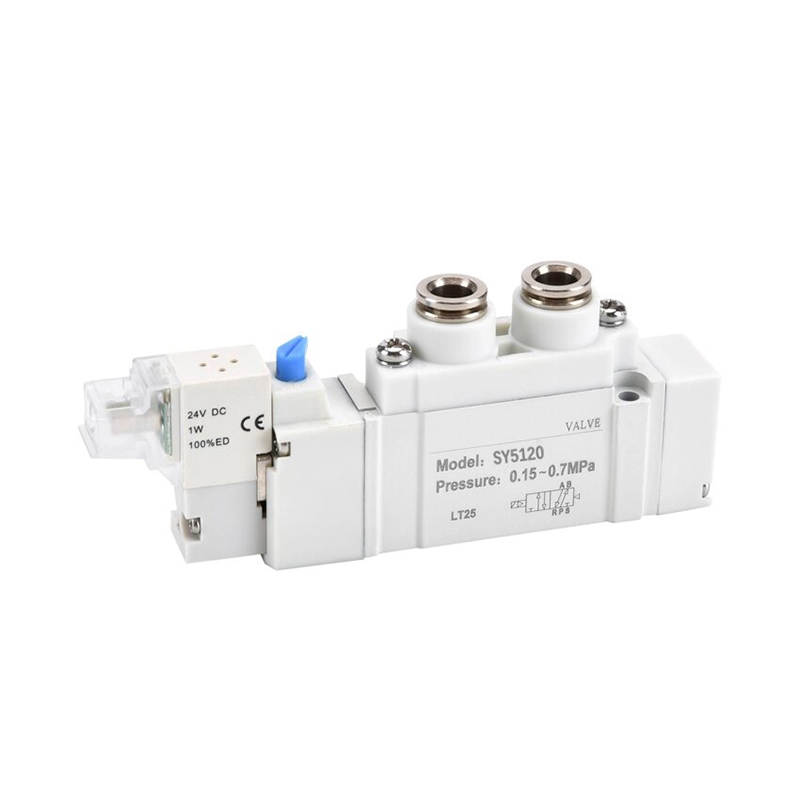

SY Series Pilot Controled 5-Port Solenoid Valve

Jenama:SOLH oleh Richge Technology

Kedudukan Produk

     Siri SOLH SY ialah injap solenoid 5-port yang dikendalikan juruterbang arus perdana, menampilkan badan ultra-kompak, penggunaan kuasa ultra-rendah dan kapasiti aliran yang sangat dinaik taraf. Ia berfungsi sebagai komponen kawalan arah teras untuk salingan silinder dan pensuisan litar pneumatik pada semua peralatan pengeluaran automatik, boleh ditukar ganti sepenuhnya dengan siri SMC SY asal.

Klasifikasi Saiz Siri Penuh & Skop Padanan

Spesifikasi Teknikal Teras Universal

  1. Jenis Litar:

     -- 5/2 hala (pemulangan spring tunggal / gegelung penyelak berganda);

     -- 5/3 hala (3 fungsi pusat: Pusat Tertutup / Ekzos Tengah / Bekalan Tekanan Pusat)

  2. Julat Tekanan Operasi

     -- Juruterbang dalaman: 0.1 ~ 0.7 MPa

     -- Juruterbang luaran (serasi vakum): -100 kPa ~ 0.7 MPa

  3. Suhu Operasi: -10 ~ 50 ℃ (tiada aising dalam sumber udara)

  4. Penggunaan Kuasa Gegelung: Gegelung Standard 0.35W; gegelung kuasa rendah penjimatan tenaga hanya 0.1W

  5. Gred Perlindungan: Penyambung palam IP65; asas pelekap manifold IP67

  6. Jangka Hayat Perkhidmatan: Gili pengedap jurang sehingga 200 juta kitaran; pengedap elastik sehingga 70 juta kitaran

  7. Pilihan Voltan Standard: DC12V / DC24V (arus perdana jisim); AC110V / AC220V

Kelebihan Prestasi Struktur & Teras

  1. Struktur Pelekap Manifold Plug-In Pantas

     -- Tekan terus pada asas manifold siri SS5Y, pemasangan dan pembongkaran pantas, penyelenggaraan injap tunggal yang mudah tanpa merungkai seluruh pulau injap.

  2. Gegelung Penjimatan Tenaga Sangat Rendah

     -- Gegelung kuasa rendah 0.1W pilihan, penjanaan haba rendah, sangat sesuai untuk keadaan kerja bertenaga berterusan jangka panjang, sangat memotong udara termampat kilang & kos kuasa.

  3. Pelari Aliran Tinggi yang Sangat Dioptimumkan

     -- Reka bentuk dioptimumkan penyelarasan dalaman, kapasiti aliran meningkat kira-kira 80% berbanding dengan injap solenoid generasi lama, merealisasikan kelajuan lanjutan/tarik balik silinder yang lebih pantas tanpa kehilangan tekanan.

  4. Skrin Penapis Pilot Terbina Dalam

     -- Mesh penapis kecil bersepadu pada salur masuk injap pandu untuk menyekat habuk dan kekotoran, dengan berkesan mengurangkan kadar kegagalan jamming kili dan memanjangkan hayat perkhidmatan.

  5. Reka Letak Port Fleksibel Pelbagai Arah

     -- Port udara tersedia pada tiga arah sisi / atas / bawah, laraskan penghalaan tiub secara bebas untuk mengelakkan gangguan mekanikal di dalam bingkai peralatan padat.

  6. Integrasi Pulau Injap Modular

     -- Sangat dipadankan dengan pangkalan manifold berbilang stesen SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9 siri, merealisasikan bekalan udara bersatu & ekzos terpusat, susun atur pendawaian yang kemas dan menjimatkan ruang pemasangan kabinet.

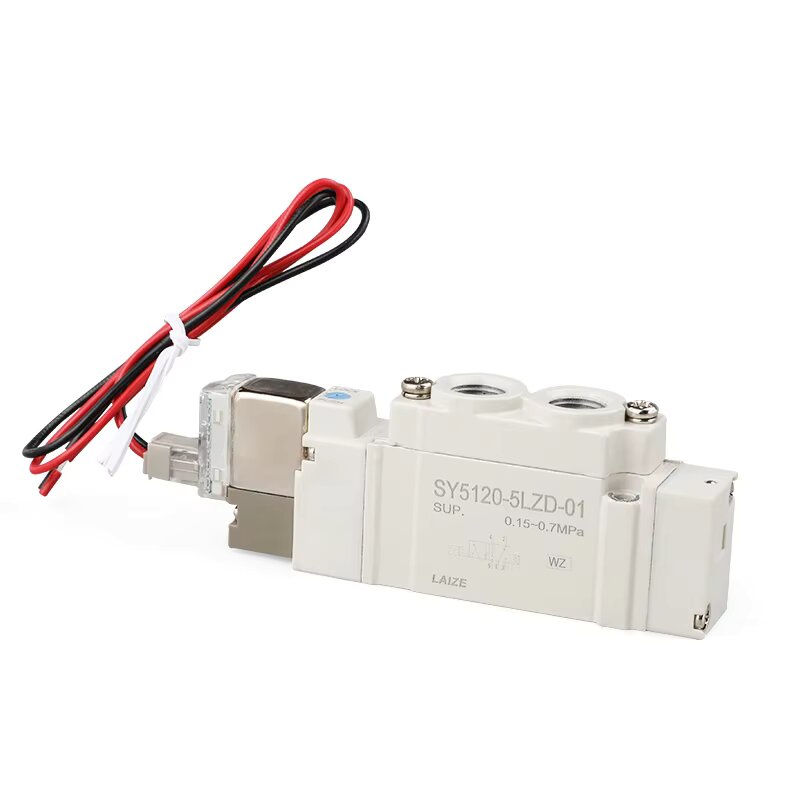

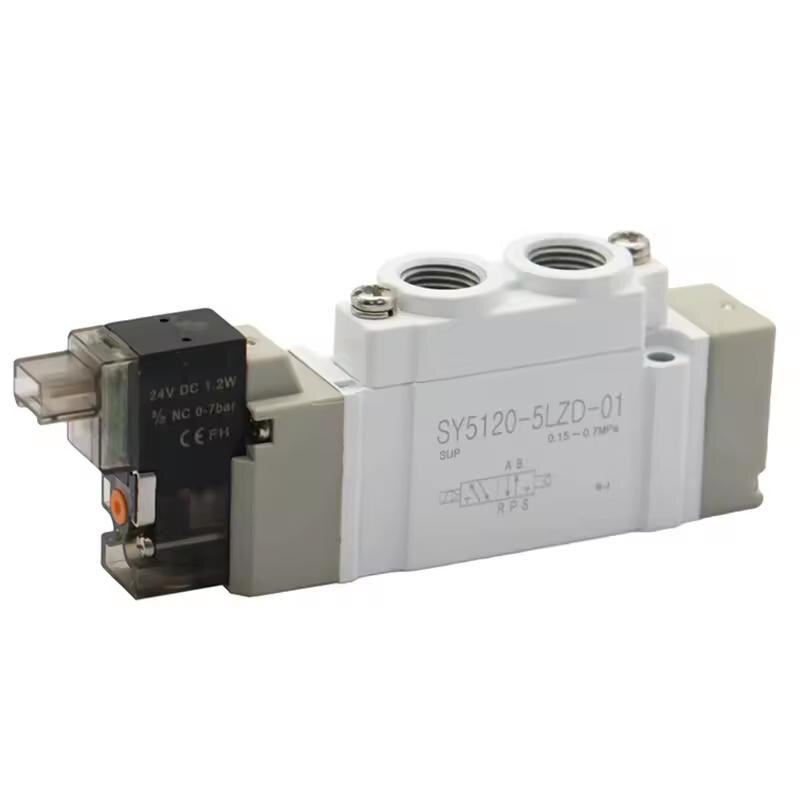

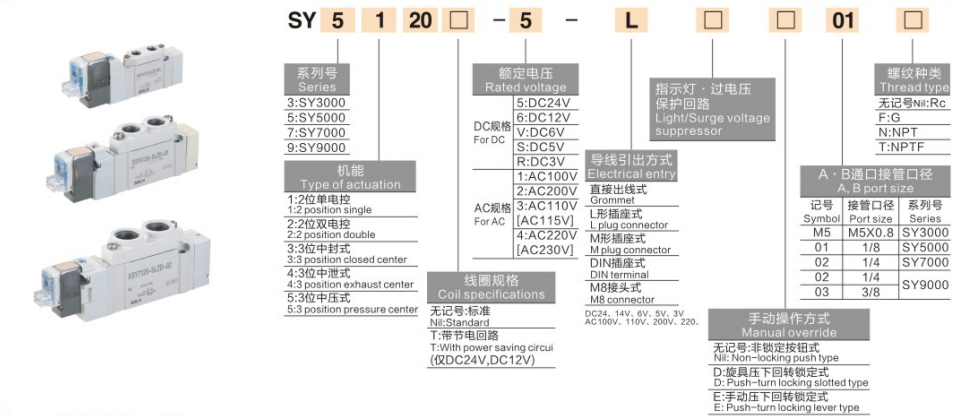

Peraturan Pengekodan Model Lengkap (Contoh: SY5120-5LZD-01)

  1. SY: Kod siri injap solenoid 5-port yang dikendalikan oleh juruterbang

  2. 5: Nombor siri saiz (5 = siri sederhana SY5000)

  3. 1: Kod fungsi litar

     1 = 5/2 pulangan spring gegelung tunggal;

     2 = 5/2 gegelung penyelak berganda;

     3 = 5/3 injap tiga kedudukan

  4. 2: Kod asas struktur dalaman

  5. 0: Jenis pelekap asas standard

  6. 5: Kod voltan gegelung (5 = DC24V, arus perdana)

  7. LZ: Soket & konfigurasi perlindungan

     L = soket palam berbentuk L; Z = penunjuk LED terbina dalam + litar perlindungan voltan lampau

  8. D: Kod override manual (operasi pemutar skru pengunci tekan pusing)

  9. 01: Saiz benang port (01 = Rc1/8")

Senario Aplikasi Industri Biasa

     -- Barisan pengeluaran pemasangan automatik, peralatan ketepatan semikonduktor, jentera pembungkusan

     -- Barisan pengeluaran pengecap & kimpalan automotif, instrumen ujian perubatan

     -- Penggenggam robot pneumatik, silinder slaid linear, penggerak pengindeksan berputar

     -- Pensuisan ke hadapan/undur silinder, hidup-mati litar pneumatik dan kawalan kawal selia kelajuan

Satu Ayat

     Ringkasan Injap solenoid 5 port kendalian pandu SOLH SY meliputi julat saiz penuh SY3000/SY5000/SY7000/SY9000 dengan gegelung penjimatan tenaga 0.1W, gred kalis habuk & kalis air IP65/IP67, aliran 80% lebih tinggi daripada model lama dan injap padat palam masuk SS5Y untuk automasi sejagat kawalan silinder automotif, pembungkusan dan peralatan perubatan.
