Jenama: SOLH oleh Richge Technology | Mekanikal Penuh & Antara Muka Boleh Ditukar dengan Siri Asal SMC ZL1
 |

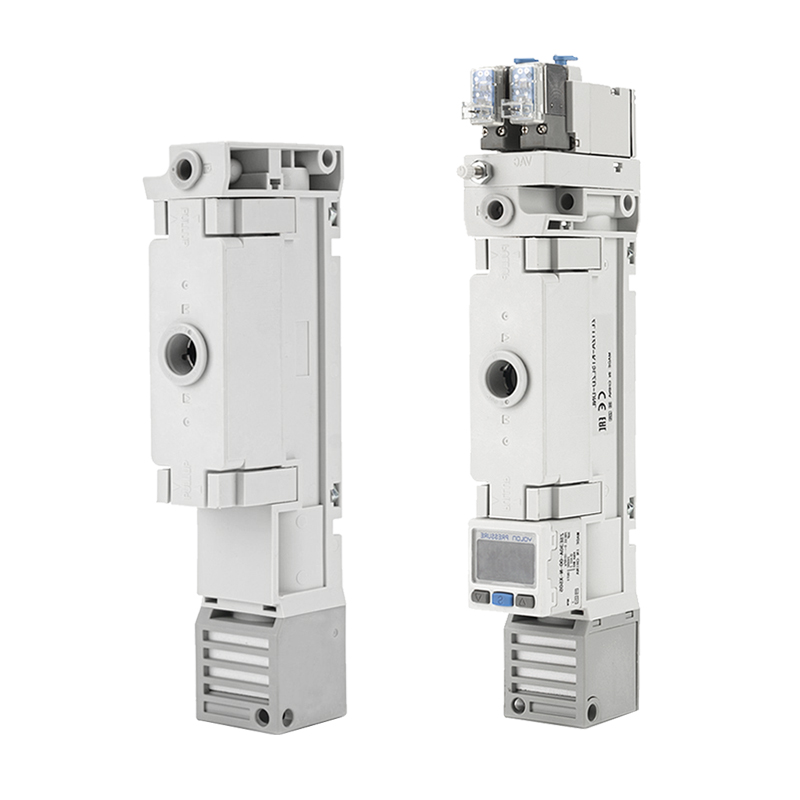

SOLIH ZL1‑siri mengguna pakai pelbagai peringkat peresap venturi penjimatan tenaga struktur ejektor vakum, boleh ditukar ganti sepenuhnya dengan dimensi asal SMC ZL1 dan reka letak port. Di bawah keadaan penggunaan udara yang sama, ia memberikan aliran sedutan yang lebih tinggi dan kehilangan tenaga yang lebih rendah. Digunakan secara meluas untuk manipulator robot pick-and-place berkelajuan tinggi dan aplikasi penjerapan yang kuat untuk bahan kerja bernafas berliang.
Dua konfigurasi teras untuk pemilihan:
• Jenis tanpa injap (Tanpa injap): Badan ejektor tulen sahaja, dikawal oleh injap solenoid luaran. Kos rendah dan sangat fleksibel untuk penyepaduan sistem tersuai.

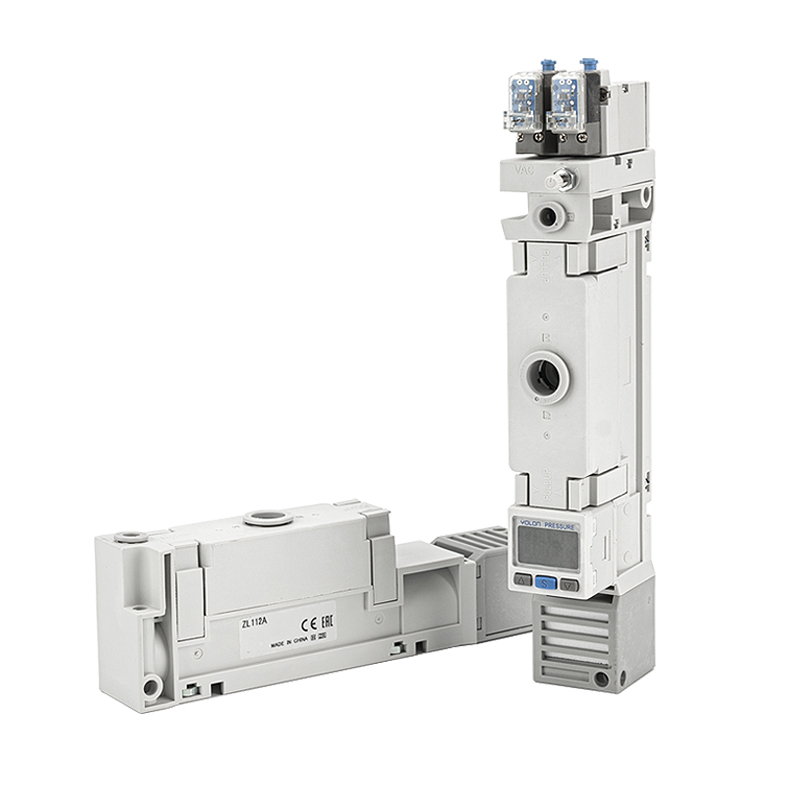

• Dengan‑Jenis Injap: Injap bekalan bersepadu, injap pelepas dan modul pengesanan tekanan vakum. Tiada komponen injap luaran tambahan diperlukan, paip dipermudahkan dan tindak balas yang lebih pantas. Penyelesaian arus perdana pilihan untuk perkakas hujung lengan robot (EOAT).
Spesifikasi Model 12A: Aliran sedutan maksimum 100L/min (ANR), tekanan udara bekalan berfungsi 0.4~0.6MPa udara termampat bersih. Port bekalan dan port vakum dilengkapi dengan kelengkapan satu sentuhan: Φ6 metrik atau Φ1/2‑inci imperial pilihan.

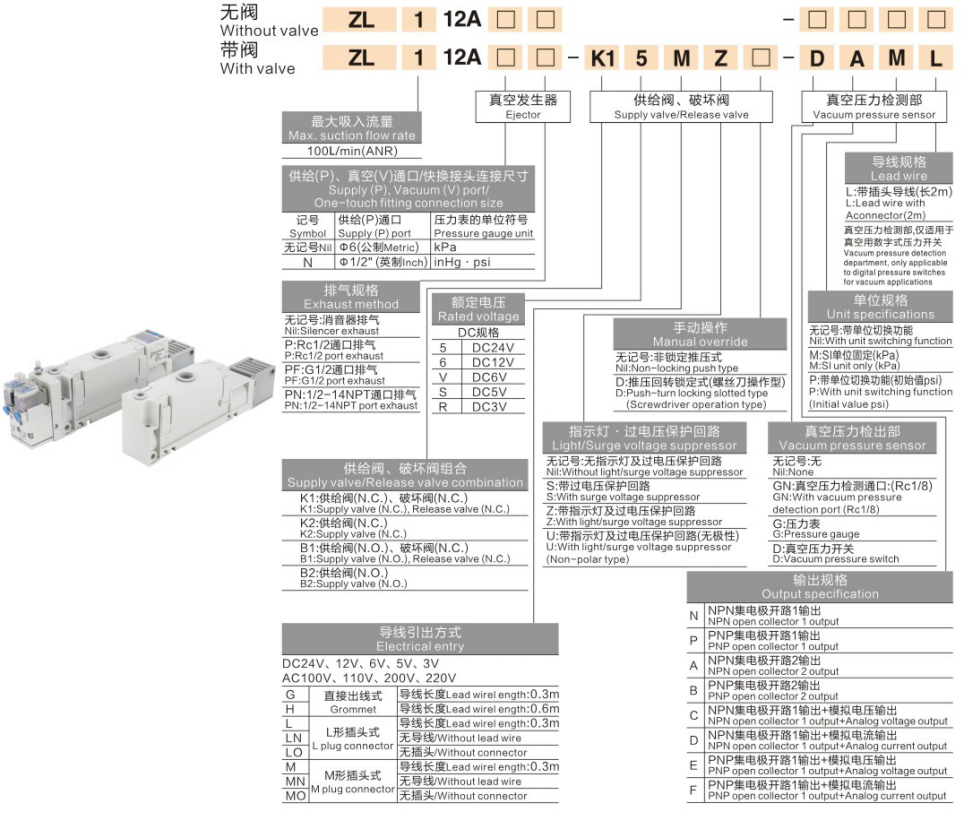

2.1 Pengekodan Asas Tanpa Injap
ZL1‑12A
• ZL1: Kod siri ejektor vakum berbilang peringkat
• 12A: Kod saiz, aliran sedutan maksimum 100L/min (ANR)
Contoh penuh:ZL1‑12A‑K15MZ‑DAML
|
Segmen Kod |
Modul & Definisi yang sepadan |
|
ZL1‑12A |
Siri + kod saiz (100L/min) badan utama penyembur vakum |
|
K1 |
Injap Bekalan N.C. + Injap Pelepas gabungan N.C., pemasangan injap bekalan / pelepas |
|
5 |
Voltan gegelung berkadar DC24V |
|
M |
Alur keluar wayar jenis palam bentuk M, panjang kabel 0.3m |
|
Z |
Dengan lampu penunjuk & litar perlindungan voltan lebih |
|
D |
Unit pengesan suis tekanan vakum terbina dalam |
|
A |
Spesifikasi output dwi-saluran pengumpul terbuka NPN |
|
M(L) |
Kabel suis tekanan: 0.3m / 2m dengan palam, pilih satu sahaja |
3.1 Saiz Pemasangan Satu Sentuhan Port Bekalan(P) / Vakum(V).
|
Mark |
Pelabuhan Bekalan(P). |
Pilihan Unit Tekanan |
|
Tiada markah / N |
Φ6 Pemasangan satu sentuhan metrik |
kPa |
|
Versi inci |
Φ1/2" pemasangan satu sentuhan Imperial |
dalamHg, psi |
3.2 Kaedah Ekzos
|
Mark |
Penerangan Ekzos |
|
Tiada tanda |
Ekzos penyenyap (standard, prestasi bunyi rendah) |
|
PR |
Ekzos port 1/4", paip luaran untuk ekzos terpusat |
|
PG1/2 |
Ekzos port G1/2, ekzos terpusat aliran besar |
|
PN1/2‑14NPT |
Ekzos port NPT 1/2‑14 untuk peralatan Amerika Utara |
3.3 Voltan Terkadar
|
Kod |
Spesifikasi Voltan |
|
5 |
DC24V (arus perdana perindustrian) |
|
6 |
DC12V |
|
V |
DC6V (pilihan) |
|
VDC |
DC5V (dibuat tersuai sahaja) |
3.4 Gabungan Injap Pembekal & Injap Pelepas (Untuk Model Dengan-Injap)
|
Kod |
Gabungan Injap |
Penerangan Fungsi |
|
K1 |
Injap Bekalan N.C. + Injap Pelepas N.C. |
Menjana tenaga untuk membina vakum; pelepas tenaga untuk vakum pecah cepat. Pemilihan arus perdana standard. |
|
K2 |
Injap Bekalan N.C. (tiada injap pelepas) |
Hanya kawalan bekalan; vakum dikeluarkan secara semula jadi, penyelesaian yang dioptimumkan kos. |
|
B1 |
Injap Bekalan N.O. + Injap Pelepas N.C. |
Injap bekalan biasanya terbuka, bekalan udara berterusan apabila dimatikan, untuk keadaan kerja pemegang vakum khas. |
|
B2 |
Injap Bekalan N.O. (tiada injap pelepas) |
Konfigurasi bekalan biasa terbuka biasa. |
3.5 Fungsi Override Manual
|
Mark |
Mod Operasi Manual‑Override |
|
Tiada tanda |
Butang tekan tidak selak: tekan untuk memberi tenaga, lepaskan untuk penetapan semula. |
|
D |
Jenis penguncian tolak (pemutar skru boleh dikendalikan), kunci untuk bekalan udara berterusan semasa pentauliahan & penyahpepijatan. |
3.6 Lampu Penunjuk & Litar Perlindungan Voltan Lebih
|
Mark |
Penerangan Konfigurasi |
|
Tiada tanda |
Tiada lampu penunjuk dan tiada litar perlindungan voltan lebih. |
|
S |
Litar penindasan lonjakan lebih voltan terbina dalam untuk memanjangkan hayat perkhidmatan gegelung. |
|
Z |
Lampu penunjuk ditambah litar perlindungan lebihan voltan untuk visualisasi status kuasa hidup. |
|
U |
Lampu penunjuk bebas kekutuban & litar perlindungan voltan lebih, pendawaian sewenang-wenangnya dibenarkan. |
3.7 Mod Masuk Elektrik / Wayar Keluar
|
Kod |
Definisi Saluran Keluar Kabel |
|
G |
Kemasukan kabel grommet, panjang kabel:0.3m |
|
H |
Alur keluar jenis palam bentuk L, panjang kabel: 0.6m |
|
LN |
Jenis palam bentuk L, tiada kabel dibekalkan (pelanggan menyediakan sendiri abah-abah pendawaian) |
|
M |
Alur keluar jenis palam bentuk M, panjang kabel: 0.3m |
|
MN |
Jenis palam bentuk M, tiada kabel dibekalkan (pelanggan menyediakan sendiri abah-abah pendawaian) |
3.8 Unit Tekanan Vakum (Hanya sah untuk unit yang dilengkapi pengesanan vakum)
|
Mark |
Tetapan Unit |
|
Tiada tanda |
Berbilang unit boleh tukar: kPa / inHg / psi boleh dipilih |
|
M |
Unit tetap, kPa sahaja |
|
S |
Berbilang unit boleh tukar, pratetap kilang kepada psi |
|
P |
Berbilang unit boleh tukar, pratetap kilang kepada psi |
3.9 Modul Pengesanan Tekanan Vakum
|
Mark |
Fungsi & Aplikasi Pengesanan |
|
Tiada tanda |
Tiada unit pengesanan; badan ejector tulen, sambungkan sensor luaran secara berasingan. |
|
GN |
Port pengesanan vakum (Rc1/8), sambungkan tolok tekanan digital luaran atau modul pemerolehan PLC. |
|
G |
Tolok tekanan analog terbina dalam untuk bacaan tahap vakum visual setempat di tapak. |
|
D |
Suis tekanan vakum terbina dalam, suis output / isyarat analog untuk penggera bahagian hilang & maklum balas di tempat bahan kerja. |
3.10 Spesifikasi Output (Untuk Suis Tekanan Vakum jenis D)
|
Kod |
Penerangan Mod Output |
|
N |
Output saluran 1 pengumpul terbuka NPN, standard untuk saluran input NPN PLC |
|
P |
Keluaran saluran 1 pengumpul terbuka PNP |
|
A |
Output bebas dwi-saluran pengumpul terbuka NPN |
|
W |
Keluaran bebas dua saluran pengumpul terbuka PNP |
|
C |
Suis NPN 1 saluran + keluaran voltan analog |
|
D |
Suis NPN 1 saluran + output arus analog |
|
E |
Suis PNP 1 saluran + keluaran voltan analog |
|
F |
Suis PNP 1-saluran + output arus analog |
3.11 Spesifikasi Kabel Suis Tekanan (Untuk jenis D)
|
Kod |
Definisi Kabel |
|
L |
Kabel plag-masuk pra-pasang, jumlah panjang: 2m |
|
M |
Kabel plag-masuk pra-pasang, jumlah panjang: 0.3m |
|
Item Parameter |
Spesifikasi Standard |
|
Prinsip Kerja |
Ejector vakum venturi peresap berbilang peringkat, struktur penjimatan tenaga kecekapan tinggi |
|
Aliran Sedutan Maks (saiz 12A) |
100L/min (ANR) |
|
Tekanan Udara Bekalan Standard |
0.4 ~ 0.6MPa |
|
Bekalan / Pelabuhan Vakum |
Pemasangan satu sentuhan: Φ6 Metrik / Φ1/2" Imperial pilihan |
|
Pilihan Ekzos |
Ekzos penyenyap standard; PR / PG / PN port-jenis ekzos luaran berpusat pilihan |
|
Voltan Gegelung Ternilai |
DC24V / DC12V / DC6V; DC5V tersedia atas permintaan tersuai |
|
Pilihan Kemasukan Elektrik |
G grommet / palam bentuk H‑L / palam bentuk M‑M; Versi tanpa kabel LN / MN untuk pendawaian pelanggan |
|
Unit Pengesanan Vakum |
Tiada pengesanan / port pengesanan GN(Rc1/8) / G tolok tekanan tempatan / suis tekanan vakum terbina dalam D |
|
Output Isyarat |
Output suis saluran tunggal NPN / PNP; voltan analog / keluaran arus pilihan |
|
Petunjuk & Lonjakan‑Perlindungan |
Tiada perlindungan / S lonjakan‑perlindungan / Z penunjuk+perlindungan / U kekutuban-penunjuk+perlindungan |
|
Item Perbandingan |
Jenis Tanpa Injap ZL1‑12A |
Dengan‑Jenis Injap ZL1‑12A‑K1… |
|
Injap Bersepadu |
Tiada injap terbina dalam, injap solenoid 3 hala luaran diperlukan |
Injap bekalan bersepadu + injap pelepas (siri K1/K2/B1/B2) |
|
Kaedah Pecah Vakum |
Dikawal oleh injap luaran atau pelepasan semula jadi |
Pecah vakum segera oleh injap pelepas terbina dalam untuk jatuh benda kerja pantas |
|
Kelajuan Respons |
Bergantung pada injap luaran dan susun atur saluran paip |
Respons bersepadu yang lebih pantas untuk aplikasi robot berkadar tinggi |
|
Kerumitan Paip |
Memerlukan injap, kelengkapan dan aksesori penapis yang berasingan |
Kerja perpaipan yang sangat bersepadu dan minimum di tapak |
|
Kos & Fleksibiliti |
Kos terendah, fleksibiliti reka bentuk sistem maksimum |
Tahap penyepaduan yang lebih tinggi, lebih disukai untuk pengesan akhir EOAT robot |
|
Pengesanan Tekanan |
Suis tekanan vakum luaran diperlukan |
Tolok tekanan G terbina dalam pilihan / suis tekanan vakum D |
Penyelesaian 1: Litar Dioptimumkan Kos Tanpa Injap
Rawatan sumber udara dua unit bukan minyak AFC2000 → 3V110 injap solenoid 3 hala → Ejector vakum tanpa injap ZL1‑12A → cawan sedutan vakum ZPT
Penyelesaian 2: Litar Pilih-dan-Tempatkan Robot Berkelajuan Tinggi dengan Injap
Pengawal selia tekanan AR → ZL1‑12A‑K15MZ‑DAML (injap bekalan bersepadu, injap pelepas & suis tekanan vakum) → cawan sedutan hujung-penghujung robot, fungsi penggera bahan kerja hilang automatik disokong.
Penyelesaian 3: Litar Bekalan Udara Berpusat Berbilang Bank
AFC aliran besar bukan minyak dua-unit → berbilang ZL1 dengan pemasangan manifold ejector injap → pemilihan bahan segerak berbilang sedutan.
• Saiz port: Untuk tiub PU6 / Φ6 standard, pilih port metrik tanpa tanda. Untuk tiub imperial Φ1/2", nyatakan port imperial bersama-sama dengan unit tekanan inHg / psi.
• ekzos: Untuk persekitaran bengkel bunyi rendah, pastikan ekzos penyenyap standard. Untuk meletihkan ke kawasan selamat yang ditetapkan, pakai ekzos berpusat jenis port PR / PG / PN.
• Voltan: DC24V(kod 5) untuk peralatan automasi domestik; DC12V / DC6V untuk eksport Eropah atau projek peranti voltan rendah.
• Gabungan injap: K1 (bekalan N.C. + keluaran N.C.) untuk pick-and-place standard berkelajuan tinggi; K2 untuk pengurangan kos; B1/B2 untuk keadaan kerja pegangan vakum biasanya terbuka khas.
• Keperluan pengesanan: Pilih suis tekanan vakum D (jenis input PLC padanan NPN/PNP) untuk penggera bahagian hilang PLC; G tolok tekanan tempatan untuk pemeriksaan visual di tapak; Port pengesanan GN untuk pemerolehan data luaran pihak ketiga.
• Petunjuk & Perlindungan Lonjakan: Pilih versi Z / U untuk petunjuk diagnostik kabinet; S lebih-voltan-perlindungan untuk persekitaran kerja keras yang lembap.
• Pembatalan manual: Pilih D tolak-pusing penguncian manual‑override untuk pentauliahan yang kerap & senario penyahpepijatan, menyokong bekalan udara berterusan yang terkunci.
• PCB & cip elektronik 3C berkelajuan tinggi pengendalian pick-and-place
• Pemindahan bahan kepingan elektrod bateri litium-ion
• Karton & bahan berliang penjerapan daya kuat
• Pemetik robot tugas berat kaca & kepingan logam
• Penyingkiran & pembongkaran bahagian robot pengacuan suntikan
• Aplikasi merebut pembungkusan pemprosesan makanan
• Logistik menyusun sistem pemindahan robot berkelajuan tinggi
• JANGAN gunakan unit FRL kabus minyak (siri tiga unit AC / BC) untuk bekalan udara ejektor vakum. Minyak pelincir akan menyumbat muncung peresap berbilang peringkat, mesti menggunakan unit rawatan sumber udara dua unit bukan minyak AFC.
• Pasang secara mandatori penapis vakum sebaris ZFC di bahagian hulu. Muncung kecil berbilang peringkat sensitif kepada habuk; aliran sedutan akan merosot dengan teruk setelah tersumbat oleh pencemaran zarah.
• Pastikan panjang hos antara ejektor dan cawan sedutan sesingkat mungkin untuk menjamin pembentukan vakum yang cepat dan prestasi sedutan yang stabil.
• Julat tekanan udara bekalan optimum 0.4~0.6MPa. Tekanan yang tidak mencukupi membawa kepada sedutan yang lemah; tekanan yang berlebihan meningkatkan penggunaan udara termampat.
• Untuk model dengan-injap, pilih versi Z / S / U dengan litar perlindungan lonjakan terbina dalam untuk memanjangkan hayat perkhidmatan gegelung solenoid di dalam kabinet kawalan.
• Untuk konfigurasi ekzos terpusat PR / PG / PN, kekalkan paip ekzos yang tidak terhalang, tekanan belakang akan merendahkan prestasi binaan vakum dengan teruk.
