Siri Komponen Pneumatik

Injap popet mekanikal sederhana SOLH VM2 (VM200) boleh ditukar ganti sepenuhnya dengan model SMC yang sepadan. Menampilkan pembinaan poppet sederhana dengan pekali aliran Cv=0.87, kapasiti alirannya adalah sekitar 8 kali lebih tinggi daripada siri VM1 mini, dilengkapi dengan port Rc1/4 standard dan benang NPT/G1/4 pilihan. Ia berfungsi di bawah 0~1.0MPa dan tidak serasi dengan vakum, menggunakan kedap popet tahan haus tanpa pelinciran dan badan logam yang teguh. Susun atur paip port sisi dan port bawah tersedia, disokong oleh barisan lengkap penggerak boleh tukar ganti: penggelek POM standard / tuas penggelek tahan lelasan keluli keras, penggelek anti-lantun sehala, pelocok lurus, butang tekan rata, kepala berhenti kecemasan cendawan kuning, butang penunjuk hijau dan tombol engsel boleh dikunci. Varian penggelek keluli yang dikeraskan sesuai dengan barisan pengeluaran haus tinggi tugas berat. Digunakan secara meluas untuk pengesanan had strok meja silinder & slaid, pentauliahan jog manual peralatan, pensuisan udara lekapan jig dan interlock kecemasan keselamatan, ia berfungsi sebagai injap pencetus udara mekanikal arus perdana untuk barisan pengeluaran pembungkusan, tekstil, percetakan dan automasi am.

Injap mekanikal poppet 3-port sederhana SOLH VM4 (VM400) boleh ditukar ganti sepenuhnya dengan model SMC yang setara, diletakkan di antara mini VM1 dan siri VM2 aliran tinggi. Kelebihan terasnya terletak pada keserasian dengan julat tekanan penuh daripada -100kPa vakum kepada tekanan positif 1.0MPa, ciri yang tidak tersedia pada VM2. Ia menggunakan port Rc1/8 standard dengan benang NPT/G1/8 pilihan dan kapasiti aliran Cv=0.38, menyokong susun atur paip port sisi dan bawah. Dibina dengan badan logam pepejal, ia menahan hentakan 1000m/s² dan getaran berat, sesuai untuk barisan pengeluaran tugas berat yang keras, dengan pengedap popet tahan habuk tanpa pelinciran untuk hayat perkhidmatan yang panjang. Satu set lengkap penggerak boleh tukar ganti disediakan: tuas penggelek keluli anti-lelasan standard / keras, penggelek anti-lantun sehala, pelocok lurus, butang berhenti kecemasan cendawan pelbagai warna, tombol berputar 2/3 kedudukan, butang tekan boleh dikunci dan tuas engsel togol. Digunakan secara meluas dalam pengesanan had lejang meja silinder & slaid, litar penjerapan/pelepasan vakum, pentauliahan jog manual peralatan, interlock kecemasan keselamatan mesin dan pensuisan lekapan jig, ia adalah injap pencetus mekanikal sederhana yang ideal untuk keadaan kerja yang memerlukan keserasian vakum dan rintangan kejutan yang kuat.

SOLH ITV injap berkadar elektro-pneumatik aliran tinggi boleh ditukar ganti sepenuhnya dengan model SMC yang setara. Mengguna pakai sistem maklum balas tekanan gelung tertutup, ia menerima voltan DC0–10V, isyarat analog semasa 4–20mA, dan komunikasi bas medan pilihan termasuk CC-Link, PROFINET, EtherNet/IP untuk mencapai peraturan tekanan udara jauh tanpa langkah dan berketepatan tinggi dengan ketepatan kawalan FS ±1% dan perlindungan kalis habuk & percikan IP65. Tiga siri meliputi julat aliran berbeza: ITV1100 untuk aliran rendah mikro, ITV2100 untuk aliran sederhana universal dan ITV3100 untuk aliran tinggi berat sehingga 4400 L/min ANR, dengan tekanan boleh laras dari 0.005 hingga 0.9 MPa. Ia menyokong benang Rc/NPT/G dan kelengkapan tekan masuk, paparan digital LED terbina dalam dan penggera diagnosis diri di bawah bekalan kuasa rendah DC24V. Digunakan secara meluas untuk penggerak silinder gerek besar, kawalan ketegangan berterusan filem & wayar, proses ketepatan semikonduktor & optik, pendispensan automatik & salutan, pensuisan tekanan berbilang peringkat untuk peralatan kimpalan dan rivet, menggantikan berbilang pengawal selia manual untuk merealisasikan kawalan tekanan terpusat digital pada barisan pengeluaran automatik.

Injap sehala SOLH XTO674 dan INA14 berkongsi platform struktur yang sama dengan tekanan keretakan ultra-rendah 0.01MPa, serasi dengan udara termampat dan air bersih untuk perlindungan anti-aliran balik dalam saluran paip bendalir vakum dan tekanan rendah. XTO674 ialah versi kriogenik semua tembaga yang berfungsi sehingga -30 ℃; Siri standard INA14 menyediakan badan keluli tahan karat loyang atau SUS304, dilengkapi dengan pengedap NBR standard serta pengedap CR yang tahan minyak & suhu tinggi pilihan dan tahan cuaca. Reka bentuk berulir sebaris padat dengan tanda anak panah aliran boleh dipasang terus dalam saluran paip tanpa kurungan tambahan, dengan berkesan menghalang kehilangan vakum dan aliran udara terbalik apabila dipasang di antara penjana vakum dan cawan sedutan. Kedua-dua siri ini menampilkan dimensi keseluruhan dan saiz benang yang sama untuk pertukaran medan terus tanpa pengubahsuaian paip, digunakan secara meluas dalam peralatan kriogenik, saluran pengeluaran vakum, litar bendalir suhu tinggi tahan kakisan dan saluran paip pneumatik & air am untuk pengekalan tekanan sehala dan pencegahan aliran balik.

Ejector vakum venturi berbilang peringkat SOLH ZL112 boleh ditukar ganti sepenuhnya dengan model SMC yang setara, dilengkapi dengan muncung Φ1.2 standard. Struktur berbilang peringkat penjimatan tenaga memberikan vakum yang stabil sebanyak -88~-92kPa sambil mengurangkan penggunaan udara sebanyak lebih 40% berbanding ejector satu peringkat. Mengguna pakai reka bentuk modular yang sangat bersepadu, ia menawarkan injap bekalan/pelepas dwi K1 untuk varian injap bekalan tunggal K2 sedutan & hembusan automatik dan penjimatan kos. Penyenyap terbina dalam mengehadkan bunyi operasi di bawah 70dB(A); dua gaya ekzos tersedia: jenis muffler bersepadu standard dan ekzos port berpusat P untuk aliran tinggi. Aksesori pilihan termasuk tolok vakum mekanikal analog dan suis tekanan vakum digital dengan saluran tunggal/dwi NPN/PNP dan output isyarat analog voltan/semasa, serta penyambung palam pelbagai, voltan gegelung dan tombol pelarasan manual. Bebas daripada bahagian bergerak dalaman untuk operasi berterusan tanpa penyelenggaraan, ia boleh dipasang terus pada pengesan hujung robot untuk memendekkan masa tindak balas vakum, digunakan secara meluas untuk pengendalian cawan berbilang sedutan bagi panel kaca 3C, kepingan logam, bahan pembungkusan & percetakan dan bahan kerja berliang yang memerlukan penjerapan vakum aliran tinggi yang stabil.

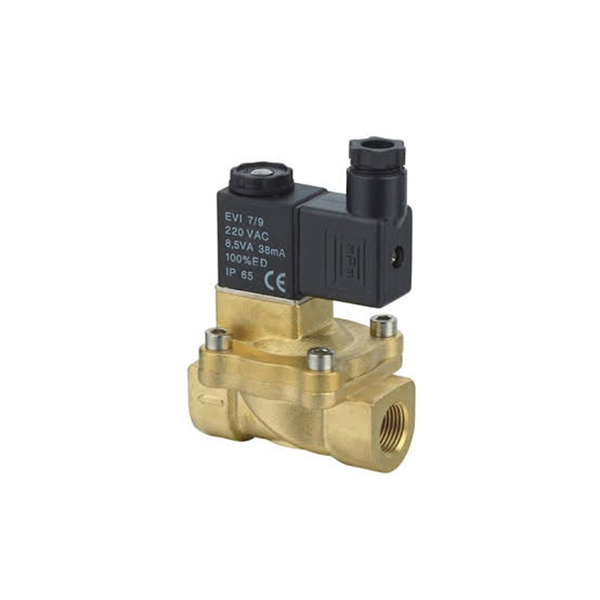

Versi 1｜Salinan Panjang Halaman Produk Rasmi (berfokuskan SEO, ~290 perkataan untuk halaman butiran tapak web bebas) SOLH 2V siri 2/2-hala injap solenoid cecair tembaga ialah injap on-off elektromagnet serba boleh yang direka bentuk untuk kawalan universal udara termampat, air industri dan minyak pelincir, tersedia dalam dua konfigurasi struktur matang: 2V025 bertindak terus dan varian kendalian perintis diafragma 2V130 & 2V. Dibina dengan badan injap loyang tempa teguh yang dipasangkan dengan elemen pengedap berprestasi tinggi, barisan ini memberikan prestasi pensuisan yang boleh dipercayai meliputi permulaan tekanan sifar dan peraturan saluran paip aliran tinggi. Model lakonan langsung 2V025 padat menggunakan struktur pemacu elektromagnet langsung yang membolehkan pembukaan normal pada perbezaan tekanan sifar 0MPa. Dilengkapi dengan pengedap getah fluorin VITON yang tahan haus, ia tahan terhadap media menghakis yang lemah dan menyesuaikan dengan sempurna kepada saluran paip tekanan rendah, gelung vakum dan peralatan penyembur & penyejukan aliran mikro. 2V130 dan 2V250 kendalian juruterbang bergantung pada perbezaan tekanan sederhana untuk memacu diafragma, menampilkan kapasiti aliran besar yang luar biasa dan penggunaan kuasa gegelung yang rendah; mereka memerlukan tekanan permulaan minimum 0.05MPa dan menggunakan pengedap getah nitril NBR sesuai untuk saluran paip air dan udara termampat konvensional. Semua versi menggunakan gegelung terlindung Kelas B dengan perlindungan kemasukan IP65 dan tindak balas pensuisan pantas dalam masa 0.05 saat. Pelbagai pilihan pendawaian (soket DIN, plumbum terbang, soket lampu penunjuk) dan spesifikasi benang yang banyak antara G1/8 sehingga G1 inci menyokong pemasangan medan fleksibel. Digunakan secara meluas dalam kawalan vakum, litar air penyejuk peralatan, suapan air automatik dandang, pengambilan air pemampat udara dan saluran paip gas-cecair utama, siri SOLH 2V menawarkan penyelesaian pensuisan bendalir am yang menjimatkan dan stabil untuk litar bendalir automasi industri spektrum penuh.

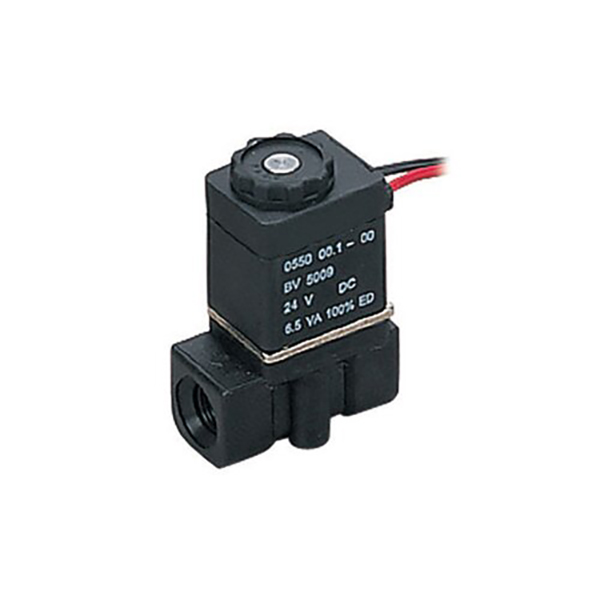

SOLH 2P series mini 2/2-way direct acting biasanya tertutup injap solenoid menggunakan badan injap plastik kejuruteraan nilon PA66 berkekuatan tinggi, direka khas untuk pensuisan automatik aliran kecil kos rendah udara termampat, air bersih dan minyak pelincir berkelikatan rendah. Menampilkan prestasi permulaan tekanan sifar tulen, injap boleh dibuka secara normal di bawah perbezaan tekanan 0MPa, dengan berkesan memecahkan pergantungan tekanan injap solenoid kendalian juruterbang. Siri ini menggunakan struktur pemanduan elektromagnet langsung yang matang. Di bawah status pemadaman kuasa, spring set semula terbina dalam memampatkan teras injap dengan ketat untuk mengekalkan keadaan tertutup sepenuhnya; apabila bertenaga, tarikan elektromagnet mengangkat teras injap dengan pantas untuk menjalankan saluran paip, dengan keseluruhan tindakan pensuisan selesai dalam 0.05s untuk tindak balas ultra pantas. Konfigurasi standard menggunakan pengedap fluororubber VITON yang tahan haus dengan rintangan yang luar biasa terhadap minyak, air dan media menghakis ringan; Pengedap getah nitril NBR tersedia sebagai pengganti pilihan mengikut keadaan kerja. Gegelung mencapai gred perlindungan kalis habuk dan kalis air IP65 dengan penebat Kelas B, mampu operasi berterusan yang stabil dalam persekitaran bengkel yang lembap. Dengan orifis aliran tetap φ2.5mm dan nilai CV 0.23, dua spesifikasi benang arus perdana G1/8 dan G1/4 tersedia, dipasangkan dengan pilihan pendawaian yang pelbagai termasuk soket DIN standard, plumbum terbang dan soket lampu penunjuk, bersama-sama dengan pilihan voltan AC/DC universal untuk memenuhi permintaan padanan global. Rangka padat yang ringan sesuai dengan pemasangan di dalam modul peralatan padat. Ia digunakan secara meluas dalam kawalan sumber udara penjana vakum, pensuisan bekalan udara silinder kecil, gelung air penyejuk mikro peralatan, penyemburan automatik, saliran automatik pemampat udara dan sistem pelembapan kecil, berfungsi sebagai alternatif kawalan cecair miniatur yang menjimatkan kos kepada injap siri 2V loyang.

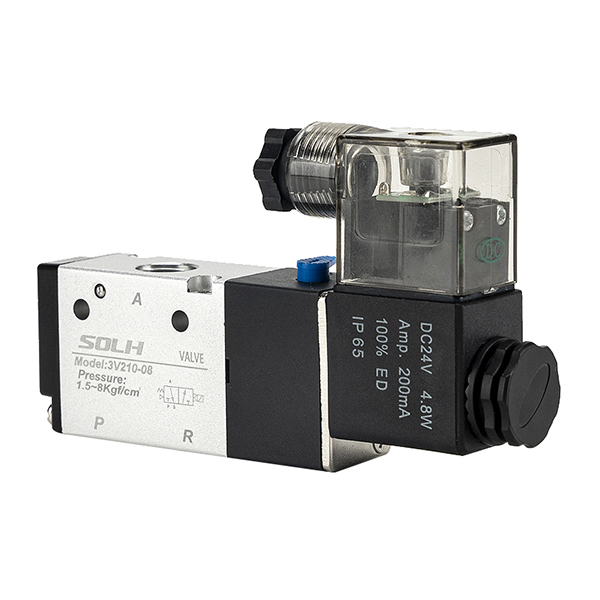

Injap kawalan arah solenoid pneumatik SOLH 3V siri 3/2 hala direka bentuk dengan kedua-dua struktur bertindak terus dan kendalian perintis, dibuat khusus untuk memacu silinder pemulangan spring satu tindakan dan menukar litar pneumatik vakum. Tersedia dalam konfigurasi Normally Closed (NC) dan Normally Open (NO), siri ini menggunakan badan injap aloi aluminium ringan berkekuatan tinggi dengan susun atur padat, tindak balas pantas dan gred perlindungan kalis habuk & kalis air IP65, bertindak sebagai komponen kawalan teras standard untuk sistem automasi pneumatik bersaiz kecil dan sederhana. Susun atur pelabuhan mengikut piawaian industri sejagat: P untuk saluran masuk udara utama, A untuk port kerja pelaksanaan penyambung silinder atau penyedut vakum, R untuk port ekzos dipadankan dengan penyenyap untuk merendahkan bunyi operasi. Varian 3V1 dan 3V2 bertindak langsung menyokong permulaan tekanan sifar yang boleh dipercayai dalam lingkungan 0~0.8 MPa dengan tindak balas pensuisan di bawah 0.05s, sangat sesuai untuk saluran paip gas tekanan rendah dan senario kawalan vakum tekanan negatif. Siri 3V100/3V200/3V300 kendalian juruterbang mempunyai kapasiti aliran yang lebih besar dan penggunaan kuasa gegelung yang lebih rendah, memerlukan tekanan masuk minimum 0.15 MPa untuk pensuisan yang stabil bagi memenuhi gelung pneumatik konvensional aliran tinggi. Dilengkapi dengan butang ganti manual gaya bidal untuk penyahpepijatan di tapak yang mudah semasa pemasangan dan penyelenggaraan, keseluruhan siri ini menyokong operasi bebas minyak dengan prestasi pengedap yang stabil. Spesifikasi berbilang benang termasuk M5, G1/8, G1/4 dan G3/8 adalah pilihan, dipasangkan dengan voltan AC & DC arus perdana global dan dua mod pendawaian soket DIN dan petunjuk terbang. Ia boleh menggantikan secara langsung injap pandu udara 3A tradisional dan injap tarik tangan 3L tanpa pengubahsuaian struktur, digunakan secara meluas dalam mekanisme bicu pengapit bahan kerja, pensuisan penjerapan vakum, perlindungan interlock pneumatik dan kawalan inching penggerak kecil.

Injap kawalan arah pneumatik kendalian rintis SOLH 4V ialah komponen pneumatik industri arus perdana yang meliputi konfigurasi dua kedudukan 5/2 hala dan 5/3 hala tiga kedudukan, dioptimumkan khas untuk memacu pergerakan salingan, kedudukan pertengahan lejang dan pengekalan tekanan silinder pneumatik dua tindakan. Mengguna pakai teras injap kili berketepatan tinggi dan struktur penggerak perintis terbina dalam, siri ini menampilkan rintangan geseran rendah, tindakan pensuisan sensitif dan penggunaan kuasa gegelung rendah, digunakan secara meluas dalam talian pemasangan automatik, jentera pembungkusan, lekapan kedudukan dan sistem penghantaran pneumatik am. Susun atur lima pelabuhan mematuhi piawaian industri sejagat: P berfungsi sebagai saluran masuk bekalan udara utama; A dan B ialah dua port pelaksanaan yang disambungkan ke ruang hadapan dan belakang silinder dua bertindak untuk mengawal sambungan dan penarikan balik; R dan S ialah port ekzos yang dikonfigurasikan dengan penyenyap untuk merendahkan bunyi larian. Jenis 5/2 hala termasuk kawalan elektrik gegelung tunggal dan varian kawalan elektrik gegelung dua. Injap kawalan elektrik tunggal bergantung pada tetapan semula spring untuk kembali secara automatik apabila kuasa terputus, sesuai untuk tindakan salingan konvensional dan aplikasi tetapan semula keselamatan. Injap kawalan elektrik dua kali mempunyai memori kedudukan tanpa spring, mengunci kedudukan silinder semasa secara berterusan selepas dimatikan untuk kedudukan lama dan penahanan tekanan. Versi tiga kedudukan 5/3 hala menyediakan tiga mod neutral pilihan: pusat tertutup (Jenis C) mengunci semua port untuk penguncian suspensi silinder dan perlindungan anti jatuh; pusat ekzos (Jenis E) menyambungkan port A/B ke saluran ekzos untuk pelepasan tekanan dan terapung bebas semasa pentauliahan manual; pusat tekanan (Jenis P) menyalurkan udara termampat ke kedua-dua port berfungsi untuk pengapit seimbang dua hala. Spesifikasi yang tersedia berjulat daripada 4V110 hingga 4V410 dengan saiz benang M5, G1/8, G1/4, G3/8 dan G1/2. Dilengkapi dengan gegelung kalis habuk dan kalis air IP65 yang menyokong voltan AC dan DC arus perdana, keseluruhan siri ini menyokong operasi bebas minyak dan dilengkapi dengan butang ganti manual untuk ujian dan penyelenggaraan yang mudah di tapak. Ia adalah injap arah standard universal untuk automasi pneumatik industri arus perdana.
