Jenama: SOLH oleh Richge Technology | Penggantian Drop-in Serasi dengan Dimensi Pemasangan SMC ZL212
 |

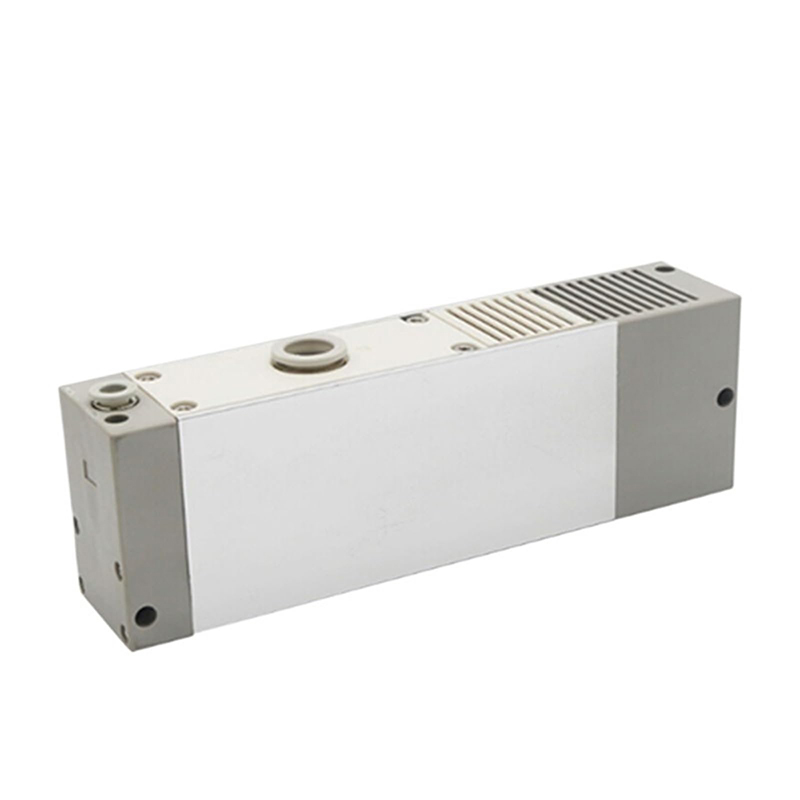

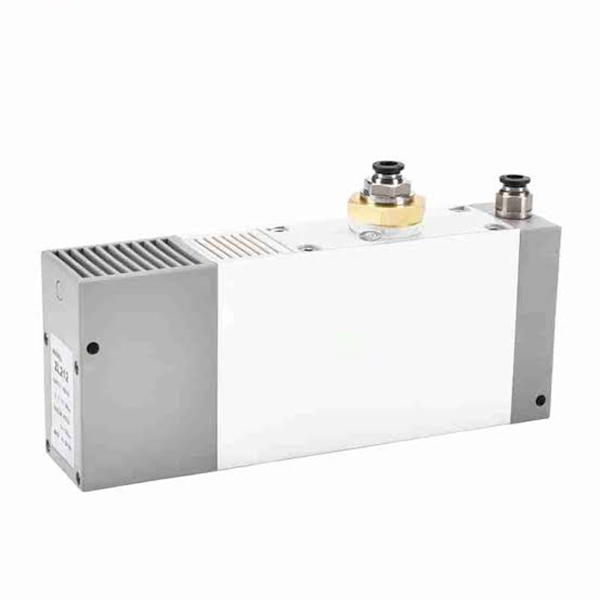

Siri ZL212 dinaik taraf pemancut vakum berbilang peringkat aliran besar yang diperoleh daripada siri ZL112. Dilengkapi dengan orifis muncung yang lebih besar, ia memberikan tahap vakum yang lebih tinggi dan aliran sedutan yang dipertingkatkan. Direka khas untuk cawan sedutan besar, bahan kerja berliang dan keadaan kerja kebocoran tinggi. Diguna pakai secara meluas sebagai unit vakum utama untuk manipulator robotik, kepingan logam dan aplikasi pengendalian bahan kaca.
|
Item Parameter |
Spesifikasi |
|
Kedudukan Produk |
Model canggih ZL112 yang dinaik taraf, muncung lebih besar untuk vakum yang lebih tinggi & aliran yang lebih tinggi |
|
Cecair Berkenaan |
Udara Mampat |
|
Tekanan Udara Bekalan |
0.3~0.7MPa, julat operasi optimum: 0.45~0.5MPa |
|
Ijazah Vakum |
-90 ~ -95kPa |
|
Aliran Sedutan |
Lebih daripada 30% lebih tinggi daripada ZL112, sesuai untuk bahan kerja berliang & cawan sedutan besar |
|
Penggunaan Udara |
Reka bentuk peresap berbilang peringkat, lebih 40% penjimatan tenaga berbanding penyembur vakum satu peringkat |
|
Julat Suhu Ambien |
-5 ℃ ~ 60 ℃ |
|
Sambungan Pelabuhan |
Port pemasangan / benang standard satu sentuhan, boleh ditukar ganti sepenuhnya dengan dimensi pelekap SMC ZL212 |

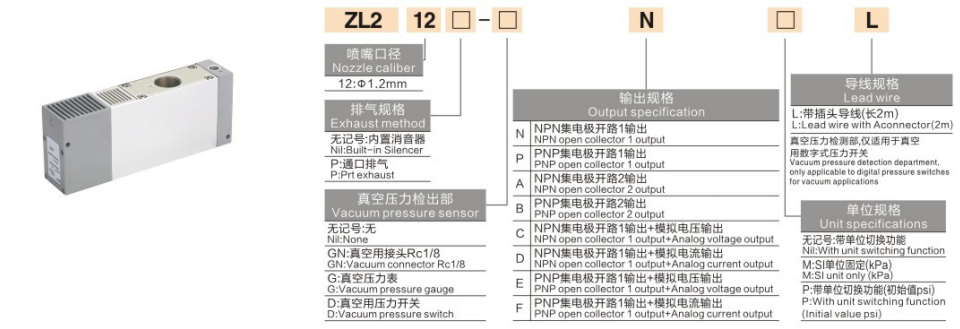

Format asas:ZL212‑□‑□‑□‑□
Format lanjutan injap:ZL212‑□‑K1/K2 5 M Z‑□‑DDNL
|
kedudukan |
Kod |
Definisi & Penerangan Terperinci |
|
1‑4 |
ZL212 |
Kod siri untuk ejector vakum berbilang peringkat, lubang muncung lebih besar berbanding dengan ZL112 |
|
ke-5 |
Tiada tanda |
Ekzos penyenyap, pengurangan hingar standard untuk bengkel am |
|
|
P |
Ekzos port, untuk pemasangan ekzos aliran tinggi atau terpusat |
|
ke-6 |
Tiada tanda |
Tanpa modul pengesanan vakum |
|
|
GN |
Port pengesan vakum Rc1/8 untuk sambungan tolok tekanan luaran |
|
|
G |
Tolok tekanan vakum mekanikal Y40Z terbina dalam |
|
|
D |
Suis tekanan vakum digital terbina dalam |
|
ke-7 |
N |
Output saluran 1 pengumpul terbuka NPN |
|
|
P |
Keluaran saluran 1 pengumpul terbuka PNP |
|
|
A/B/C/D/E/F |
Output berbilang saluran / output isyarat analog dan fungsi lanjutan lain |
|
ke-8 |
L |
Kabel jenis plag 2 meter yang telah dipasang sebelumnya |
|
|
M / P |
Unit tetap / unit boleh tukar (kPa / psi pilihan) |
|
Model |
Konfigurasi Teras |
Aplikasi Biasa |
|
ZL212 |
Unit asas standard, tiada tolok, tiada injap terbina dalam |
Aplikasi aliran tinggi am, injap solenoid luaran diperlukan |
|
ZL212‑GN |
Antara muka tolok vakum luar Rc1/8 |
Aplikasi yang memerlukan tolok vakum yang disambungkan secara luaran untuk membaca |
|
ZL212‑D |
Suis tekanan vakum digital terbina dalam |
Bacaan vakum digital & maklum balas isyarat elektrik untuk kawalan PLC |
|
ZL212‑P |
Versi ekzos jenis port tanpa penyenyap terbina dalam |
Senario ekzos terpusat aliran tinggi, persekitaran tidak sensitif bunyi |
|
ZL212‑G |
Dilengkapi dengan tolok vakum mekanikal Y40Z |
Petunjuk tahap vakum mekanikal tempatan yang kos efektif |
|
Item Perbandingan |
ZL112 |
ZL212 |
|
Lubang muncung |
Φ1.2mm |
muncung bersaiz lebih besar |
|
Ijazah Vakum |
-88 ~ -92kPa |
-90 ~ -95kPa, prestasi vakum yang lebih tinggi |
|
Aliran Sedutan |
Kadar aliran sederhana |
+30% aliran sedutan lebih tinggi |
|
Keadaan Kerja yang Sesuai |
Cawan sedutan biasa, bahan kerja kecil-sederhana |
Cawan sedutan besar, bahan kerja berliang, kepingan & kaca, gelung kebocoran tinggi |
|
Rujukan Harga model asas |
Bermula dari 245 |
Bermula dari 478, lebih kurang. 20% lebih tinggi di bawah konfigurasi yang sama |
• Prestasi venturi berbilang peringkat dipertingkatkan: Tahap vakum dan aliran sedutan digalakkan, kebolehsuaian yang sangat baik untuk litar vakum pneumatik kebocoran tinggi.
• Pilihan modular bersepadu sepenuhnya: Injap bekalan / pelepas solenoid, penyenyap, tolok vakum mekanikal / digital dan suis tekanan tersedia untuk konfigurasi sekeping, meminimumkan bahagian tambahan tambahan.
• Pembinaan bunyi rendah: Peredam terbina dalam, paras hingar ≤70dB, mesra untuk persekitaran bengkel kilang biasa.
• Operasi stabil tanpa penyelenggaraan: Komponen mekanikal bergerak sifar, hayat perkhidmatan yang panjang untuk pengeluaran berterusan 24 jam.
• Jejak pelekap yang serasi: Dimensi pemasangan boleh ditukar ganti dengan ZL112, menyokong penggantian naik taraf medan terus.
• Aplikasi bahan kerja kecil-sederhana & cawan sedutan tunggal: Pilih ZL112 untuk prestasi kos yang lebih baik.
• Cawan sedutan besar, bahan berliang, kaca kepingan atau gelung vakum kebocoran tinggi: Gunakan ZL212 untuk kapasiti vakum dan aliran yang mencukupi.
• Kawalan kitaran automatik: Pilih versi dwi-injap K1 (injap bekalan + pelepas), padankan dengan suis tekanan vakum untuk maklum balas isyarat gelung tertutup.
• Pemantauan & pentauliahan visual di tapak: Pilih varian suis tekanan digital D untuk bacaan nilai vakum digital terus.
• Pengendalian robotik untuk kaca, kepingan logam, papan kayu dan komponen plat bersaiz besar
• Penjerapan bahan kerja berliang: karton, buih, tekstil dan pemilihan bahan telap
• Litar vakum kebocoran tinggi untuk lekapan berbilang sedutan kawasan besar
• Barisan pemasangan automasi, pembongkaran robot pengacuan suntikan dan pemindahan bahan
• Peralatan logistik stesen merebut vakum barangan bersaiz besar
