Jenama:SOLH oleh Richge Technology
Siri SOLH ZL112 ialah penyembur vakum venturi berbilang peringkat bersepadu yang boleh ditukar ganti sepenuhnya dengan model setara SMC. Ia mempunyai tahap vakum ultra tinggi, aliran sedutan yang besar dan penggunaan udara yang berkurangan secara drastik. Berbilang modul bersepadu pilihan tersedia termasuk injap bekalan/pelepas solenoid, tolok tekanan vakum, meter paparan digital dan suis tekanan vakum. Ia berfungsi sebagai unit vakum teras untuk lengan robot automatik dan sistem lekapan cawan berbilang sedutan.

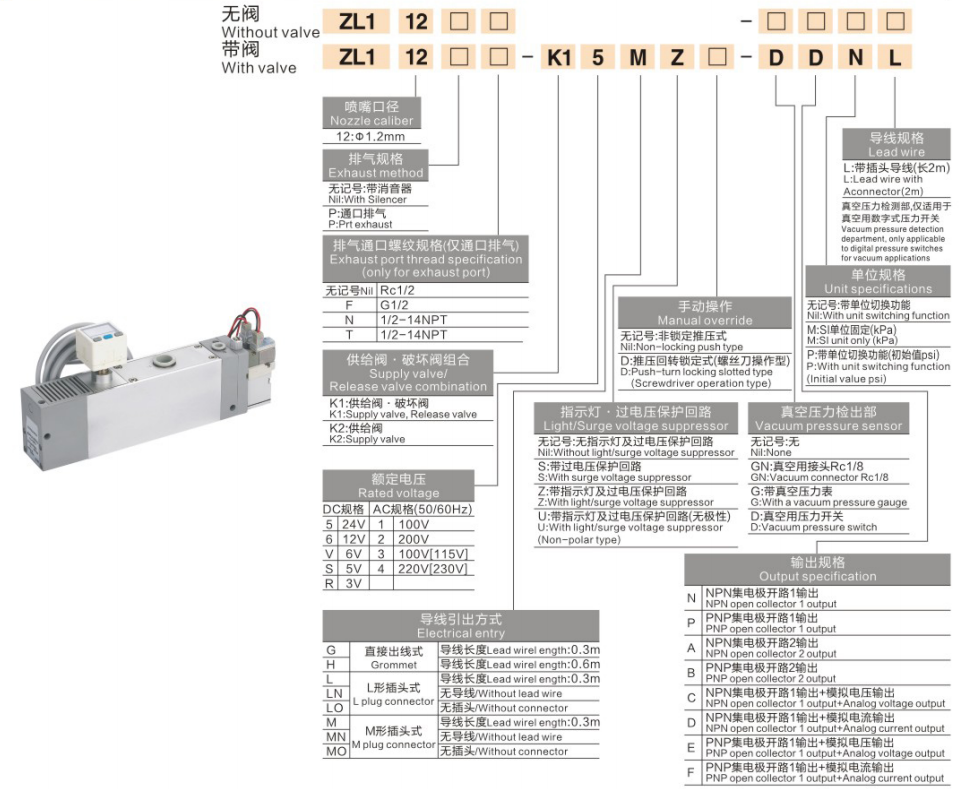

1. Contoh model dengan pemasangan injap penuh: ZL112-□-□-K15MZ-□-DDNL
|
kedudukan |
Kod |
Definisi & Penjelasan Terperinci |
| 1–4 |
ZL112 |
Kod siri: ejector vakum berbilang peringkat, lubang muncung standard Φ1.2mm |
| ke-5 |
Kosong / P |
Struktur ekzosKosong: ekzos dengan penyenyap bersepadu (pengurangan hingar standard)P: ekzos ported untuk saluran paip ekzos aliran tinggi & terpusat |
| ke-6 |
Kosong / F / N / T |
Benang port ekzosKosong: Benang dalaman Rc1/2F=G1/2, N=1/2-14NPT dan pilihan benang lain |
| 7–8 |
K1 / K2 |
Kombinasi injap solenoidK1: Injap dwi (injap bekalan + injap lepasan vakum, sedutan automatik & hembusan)K2: Injap bekalan tunggal sahaja, penjimatan kos, litar blow-off luaran diperlukan |
| ke-9 |
5 / 6 / V / S / R |
Voltan berkadar solenoid5=DC24V (lalai), 6=DC12V, V=AC100V, S=AC200V, R=AC220V |
| ke-10 |
M / L / G |
Bentuk alur keluar wayarM=Penyambung plag berbentuk M, L=Penyambung plag berbentuk L, G=wayar keras terusM/L reka bentuk palam cepat untuk penggantian pendawaian pantas |
| ke-11 |
Z |
Penunjuk LED + litar perlindungan voltan lampau, menghalang kelesuan gegelung solenoid |
| ke-12 |
Kosong / D |
Butang timpa manualKosong: Butang tekan tidak selakD: Jenis pengunci tolak & pusing (pemutar skru boleh laras) |
| ke-13 |
Kosong / GN / G / D |
Modul pemantauan tekanan vakumKosong: Tiada aksesori pengesanan vakumGN: Penyesuai port vakum Rc1/2, G: tolok vakum mekanikal analog, D: suis tekanan vakum elektronik |
| ke-14 |
N / P / A / B / C / D / E / F |
Spesifikasi isyarat keluaran transistorN=NPN pengumpul terbuka 1 saluran; P=PNP pengumpul terbuka 1 saluranA=2 saluran NPN; B=2-saluran PNPC=1ch NPN + keluaran voltan analog; D=1ch NPN + analog output arusE=1ch PNP + analog output voltan; F=1ch PNP + keluaran arus analog |
| 15–16 |
NL / ML / PL |
Konfigurasi abah-abah wayar keluaranN=standard, M=unit tetap, P=titik suis boleh laras, disertakan kabel palam L=2m |

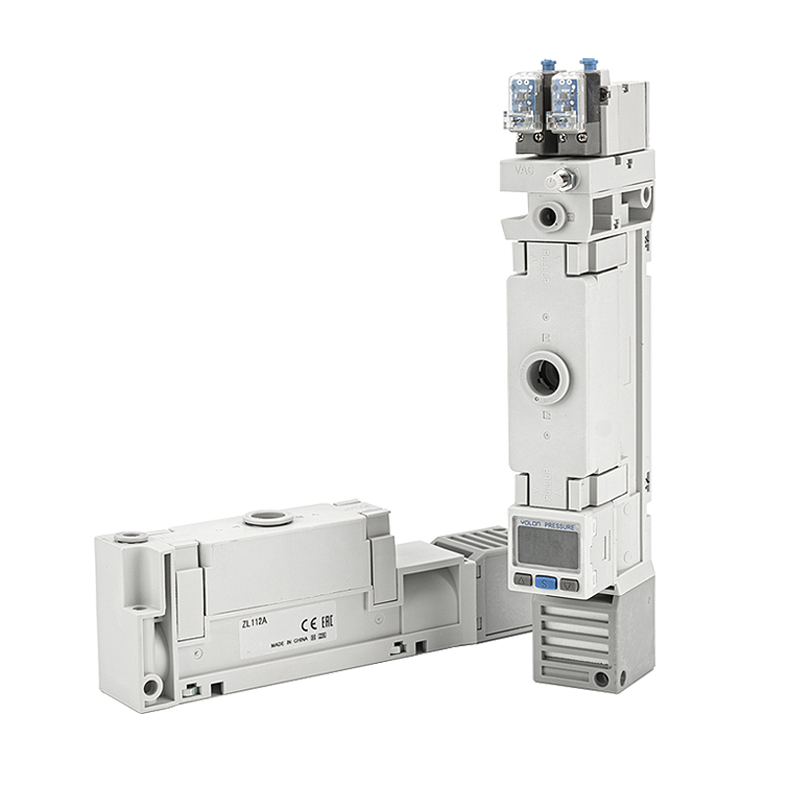

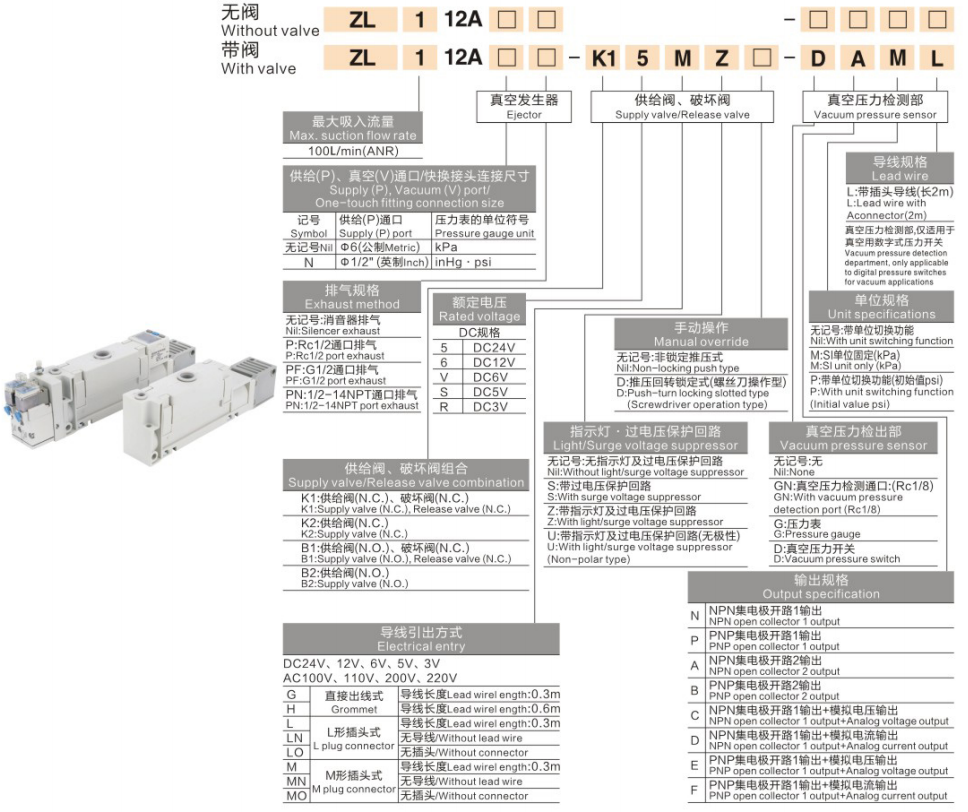

1. Siri ZL112A Bersepadu Baharu (Versi Pelbagai Fungsi Dinaik Taraf)
|
Kod Model |
Penerangan Konfigurasi Penuh |
Senario Aplikasi Sasaran |
| ZL112A |
Unit kosong asas tanpa injap & tolok |
Litar vakum ringkas am dengan injap solenoid luaran |
| ZL112AP |
Unit asas + Rc1/2 port ekzos berpusat |
Ekzos aliran tinggi, tiada keperluan pengurangan bunyi |
| ZL112A-DNL |
Suis tekanan vakum terbina dalam, output isyarat NPN 1 saluran |
Maklum balas ambang vakum PLC dengan isyarat NPN |
| ZL112A-DPL |
Suis tekanan vakum terbina dalam, output isyarat PNP 1 saluran |
Maklum balas ambang vakum PLC dengan isyarat PNP |
| ZL112A-DAL |
Suis vakum NPN 1ch dipertingkatkan |
Pemantauan isyarat berterusan kestabilan tinggi |
| ZL112A-DBL |
Suis vakum PNP 1ch dipertingkatkan |
Pemantauan isyarat berterusan kestabilan tinggi |
| ZL112A-K15MZ-DNL |
Injap bekalan/pelepas dwi + suis vakum NPN |
Auto sedutan & hembusan kawalan gelung tertutup (NPN) |
| ZL112A-K15MZ-DPL |
Injap bekalan/pelepas dwi + suis vakum PNP |
Auto sedutan & hembusan kawalan gelung tertutup (PNP) |
| ZL112A-K15MZ-DAL/DBL |
Injap dwi + suis vakum yang dipertingkatkan |
Stesen vakum automatik kebolehpercayaan tinggi tugas berat |
| ZL112A-K25MZ-DNL/DPL |
Injap bekalan tunggal + suis vakum |
Peralatan belanjawan dengan fungsi pemantauan vakum |
| ZL112A-K15MZ |
Injap dwi sahaja, tiada tolok/suis vakum |
Tiupan sedutan automatik asas tanpa maklum balas isyarat |

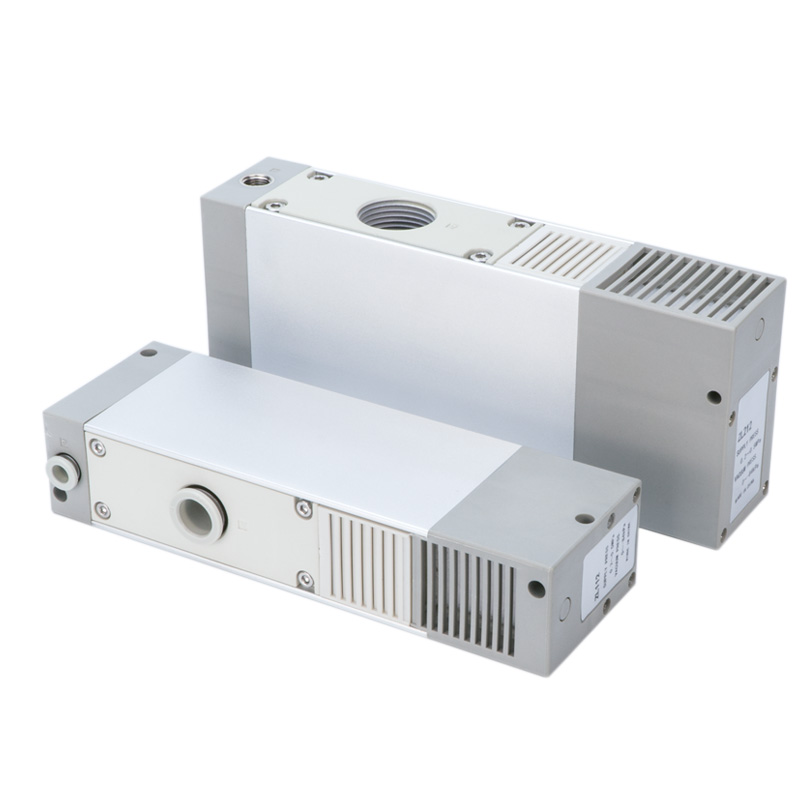

2. Pangkalan Standard Siri ZL112 (Mekanikal / Tolok Digital Pilihan)
|
Kod Model |
Penerangan Konfigurasi |
Senario Aplikasi |
| ZL112 |
Unit kosong standard, tiada injap & tolok |
Peralatan pengendalian vakum ringkas kos rendah |
| ZL112-GN |
Port terpelihara untuk tolok vakum luaran |
Tolok tekanan dipasang sendiri oleh pelanggan |
| ZL112-D |
Meter paparan vakum digital bersepadu |
Bacaan vakum digital masa nyata di tapak diperlukan |
| ZL112-G |
Tolok vakum analog mekanikal Y40Z terbina dalam |
Pemerhatian tekanan visual sensitif kos |
| ZL112-P |
Jenis ekzos port berpusat |
Barisan pengeluaran vakum berterusan aliran besar |
| ZL112-K1□L□□-D |
Bekalan dwi & injap hembusan + meter vakum digital |
Kawalan vakum automatik integrasi tinggi dengan bacaan digital |
| ZL112-K2□L□□-D |
Injap bekalan tunggal + meter vakum digital |
Unit vakum automatik yang menjimatkan dengan paparan digital |
1. Teknologi penjimatan tenaga venturi pelbagai peringkat
-- Darjah vakum stabil -88 ~ -92kPa, aliran sedutan yang kuat; penggunaan udara dikurangkan sebanyak lebih 40% berbanding dengan ejector satu peringkat, sangat mengurangkan kos udara termampat bengkel.
2. Reka bentuk semua-dalam-satu bersepadu yang sangat modular
-- Injap solenoid bekalan terbina dalam pilihan, injap sembur pelepas vakum, penyenyap, tolok vakum digital/mekanikal dan suis tekanan. Tiada aksesori tambahan yang berasingan diperlukan, menjimatkan ruang kabinet dan memudahkan susun atur pendawaian.
3. Peredam bersepadu bunyi rendah
-- Struktur muffler terbina dalam menghadkan bunyi ≤70dB(A), mesra untuk operasi bengkel berterusan dalaman.
4. hayat perkhidmatan yang panjang tanpa penyelenggaraan
-- Sifar bahagian mekanikal bergerak dalaman, tahan kepada kayuhan berterusan yang kerap, menyokong operasi pengeluaran besar-besaran 24 jam tanpa henti.
5. Bekalan vakum berpusat pelbagai sedutan cawan
-- Sesuai untuk penjerapan segerak pelbagai stesen kerja berbilang jig, saiz padat membenarkan pemasangan terus pada pengesan hujung lengan robot untuk memendekkan masa tindak balas saluran paip vakum.
-- Penggenggam robot automatik, pengendalian lekapan sedutan berbilang rongga
-- Elektronik 3C, panel kaca, kepingan logam, pemetik & penempatan vakum bahan kerja berliang
-- Peralatan pemindahan vakum industri pembungkusan, percetakan dan makanan
-- Bahan kerja mudah bocor dan saluran pengeluaran yang memerlukan aliran vakum stabil yang besar
1. Sahkan permintaan kawalan vakum automatik
-- Hanya penjanaan vakum tanpa hembusan automatik: Pilih model kosong ZL112A / ZL112 asas (injap luaran diperlukan)
-- Penyedutan automatik + tiupan vakum pantas disyorkan: Varian injap dwi K1
-- Keutamaan kos sedutan mudah sahaja: K2 varian injap bekalan tunggal
2. Sahkan keperluan isyarat pemantauan vakum
-- Maklum balas ambang PLC diperlukan: Pilih model suis tekanan vakum DNL (NPN) / DPL (PNP)
-- Bacaan tekanan visual setempat diperlukan: D meter paparan digital atau G tolok analog mekanikal
3. Sahkan keperluan susun atur ekzos
-- Kawalan hingar dalaman standard: Versi standard dengan penyenyap terbina dalam (kod ekzos kosong)
-- Aliran tinggi / saluran paip ekzos utama berpusat: Varian ekzos port P
Ejector vakum venturi berbilang peringkat SOLH ZL112 memberikan -88~-92kPa vakum tinggi dengan penggunaan udara 40% lebih rendah, menyokong injap solenoid bersepadu dwi/tunggal, tolok vakum digital/mekanikal dan pilihan suis tekanan NPN/PNP, modul vakum padat bersepadu untuk sistem pengendalian automatik cawan berbilang sedutan robot.
