Penjana vakum berbilang peringkat siri PBM/PBX

PBM / PBX Series Mini Multi-Stage Multi-Energy Vacuum Ejector | Penjana Vakum Boleh Bertindan Gaya Piab

Jenama: SOLH oleh Richge Technology | Penjana Vakum Venturi 2 Peringkat Ultra Nipis Boleh Ditindan

1. Gambaran Keseluruhan Produk

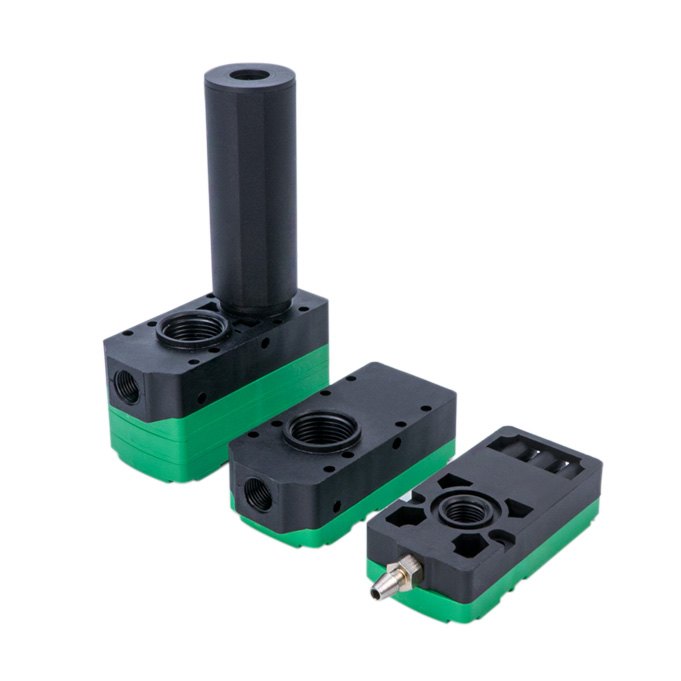

   PBM / PBX ialah penjana vakum berbilang peringkat meresap mini gaya Piab, juga dikenali sebagai penjana vakum berbilang tenaga. Mereka menggunakan reka bentuk boleh tindanan modular dengan badan ringan ultra nipis. PBM ialah versi penyenyap terbina dalam standard, manakala PBX ialah jenis penyenyap luaran kompaun. Tiga versi berfungsi tersedia: Jenis A tanpa injap, Jenis B dengan injap bekalan, Jenis C model bersepadu pelbagai tenaga penuh.

  Kedudukan teras: Jejak padat, penggunaan udara yang rendah dan aliran sedutan yang besar. Menyokong tindanan manifold berbilang lapisan dengan kawalan bebas untuk berbilang cawan sedutan. Sesuai untuk robot EOAT, palletizing dan bahan kerja berliang dengan cawan sedutan buih.

      • PBM Standard Mini: Penyenyap terbina dalam, badan langsing, hingar rendah, sesuai untuk unit tunggal atau pemasangan bertindan

      • Jenis Kompaun PBX X-mini: Kartrij penyenyap luaran boleh tanggal, vakum muktamad yang lebih tinggi, aliran yang lebih besar dan pelesapan haba yang lebih baik, direka untuk operasi berterusan kitaran tinggi

  Gred saiz: 5 / 10 / 20 / 30. Nombor tersebut mewakili penarafan kuasa pam vakum yang setara (0.05~0.3kW). Versi berfungsi: A asas tanpa injap, B injap bekalan bersepadu, C model berbilang tenaga penuh (injap bekalan + injap pecah + pengesanan tekanan vakum + pendikit pecah vakum boleh laras).

2. Peraturan Pengekodan Model

  Contoh: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM / PBX

￮ PBM: Jenis mini standard dengan penyenyap terbina dalam

￮ PBX: Jenis kompaun X-mini dengan kartrij penyenyap luaran

     • 10: Kod saiz (5/10/20/30)

￮ 5: Aliran kecil mikro, komponen kecil

￮ 10: Aliran kecil-sederhana, bahagian kecil 3C

￮ 20: Terlaris aliran sederhana, karton, filem & cawan sedutan buih

￮ 30: Aliran besar, kepingan berliang kawasan besar dan palletizing

     • A/B/C: Versi berfungsi

￮ A: Unit asas tanpa injap, badan penjana sahaja, dikawal oleh injap solenoid luaran

￮ B: Versi injap tunggal, injap solenoid bekalan terbina dalam, injap penahan tekanan sehala pilihan, pelepasan vakum semula jadi

￮ C: Versi berbilang tenaga penuh, injap bekalan + injap pecah vakum + suis tekanan vakum digital + pendikit pukulan boleh laras

     • K1: Kod gabungan injap, K1 = Injap bekalan Tertutup Biasa + Injap putus Biasanya Tertutup

     • 5/6: Voltan gegelung: 5=DC24V, 6=DC12V

     • L/M: Spesifikasi plumbum wayar

     • FN: Output suis tekanan (NPN/PNP, unit pilihan kPa/inHg)

  Contoh pesanan: PBM20-C. Definisi: Penyenyap terbina dalam standard PBM, saiz 20, model berbilang tenaga penuh Jenis C, injap bekalan & pecah bersepadu, pecah vakum boleh laras dan penggera pengesanan vakum.

3. Perbezaan Teras PBM VS PBX

4. Versi A/B/C Perbandingan Fungsi

5. Ringkasan Spesifikasi Teknikal

  Prestasi @0.5MPa Tekanan Bekalan

6. Panduan Pemilihan

  Pilih PBM atau PBX

     • ✅ PBM: Ruang pemasangan terhad, robot EOAT, kitaran terputus-putus biasa, tiada penyenyap yang menonjol diperlukan

     • ✅ PBX: Cawan sedutan buih, karton berliang, operasi berterusan yang panjang, aliran yang lebih tinggi & vakum diperlukan

  Pilih Versi A / B / C

     • ✅ Versi C Pelbagai Tenaga: Aplikasi robot, pelepasan hembusan cepat + penggera pengesanan bahagian yang hilang, mengurangkan injap luaran dan paip (diutamakan)

     • ✅ Versi B: Bajet terhad, tiada keluaran vakum blow-off, bahan kerja dilepaskan oleh berat sendiri

     • ✅ Versi A: Lekapan tetap dengan injap solenoid luaran sedia ada, kos perolehan terendah

  Ciri Manifold Boleh Bertindan (Kelebihan Utama PBM/PBX)

     PBM5 boleh menyusun sehingga 16 lapisan; PBM10 menyokong sehingga 12 lapisan. PBX berkongsi keupayaan susun yang sama. Setiap lapisan memiliki litar vakum bebas tanpa gangguan bersama, berkongsi satu bekalan udara utama. Pilihan terbaik untuk pemindahan berbilang stesen dan modul berbilang muncung.

     Bahan meterai: NBR untuk keadaan umum; FKM untuk persekitaran yang menghakis gred makanan atau asid / alkali.

7. Litar Pneumatik untuk Model Pelbagai Tenaga Jenis C

     Sumber udara → Penapis udara AFC (kabus minyak dilarang) → Pengatur tekanan AR → Port bekalan udara PBM/PBX-C; Port vakum → Penapis vakum ZFC → cawan sedutan. Dua wayar isyarat DC24V bersambung ke PLC: satu untuk kawalan penjerapan vakum, satu lagi untuk pemecah vakum blow-off boleh laras. Isyarat maklum balas vakum digunakan untuk pengesanan bahan kerja yang hilang / terjatuh.

8. Nota Operasi

     • Bekalan udara mesti kering dan ditapis, pelincir kabus minyak dilarang. Pencemaran minyak akan menyumbat muncung dua peringkat.

     • Penapis vakum ZFC mesti dipasang dalam saluran paip vakum. Debu mudah menyekat muncung dan mengurangkan daya sedutan.

     • Kartrij penyenyap luaran PBX mesti dipasang sepenuhnya; mengeluarkannya menyebabkan bunyi yang sangat kuat.

     • Laraskan pendikit pecah vakum Jenis C dengan perlahan. Pembukaan yang berlebihan akan meniup filem nipis dan bahan kerja kertas.

     • Untuk pemasangan manifold bertindan berbilang unit, besarkan paip bekalan udara utama untuk menstabilkan tekanan untuk semua unit.

     • Toleransi suhu yang luas; pastikan tiada aising pada sumber udara di bawah keadaan suhu rendah.
