Ejector Vakum Alih Badan Siri ZH‑D

Ejector Vakum Alih Badan ZH‑D Siri | Penjana Vakum Sambungan Pneumatik Langsung Venturi Peringkat Tunggal

Jenama: SOLH oleh Richge Technology | Boleh Tukar Mekanikal Penuh dengan Penjana Vakum Siri ZH yang Diimport

1. Gambaran Keseluruhan Produk

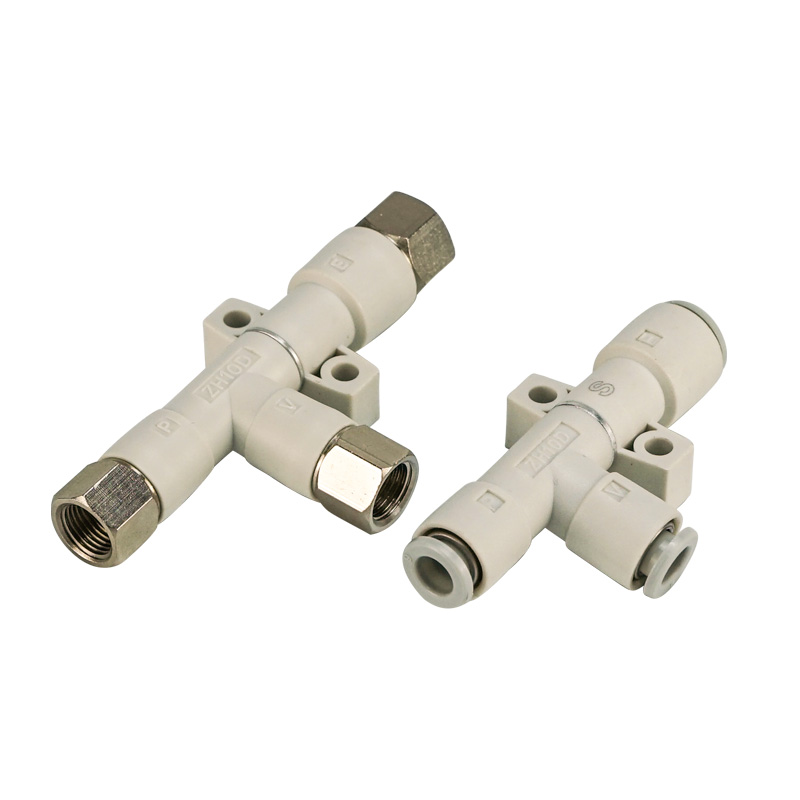

     Jenis port badan ZH‑D ialah penyembur vakum venturi satu peringkat. Tiga port bebas termasuk port bekalan SUP, port vakum VAC dan port ekzos EXH memerlukan paip luaran. Tiada penyenyap terbina dalam di dalam badan utama. Reka bentuk padat dan ringan dengan struktur muncung resin bersepadu, boleh ditukar ganti sepenuhnya dengan siri ZH yang diimport.

  Perbezaan Model

     • Jenis ZH‑D Body‑ported: Tiga port untuk paip luaran, tanpa penyenyap terbina dalam.

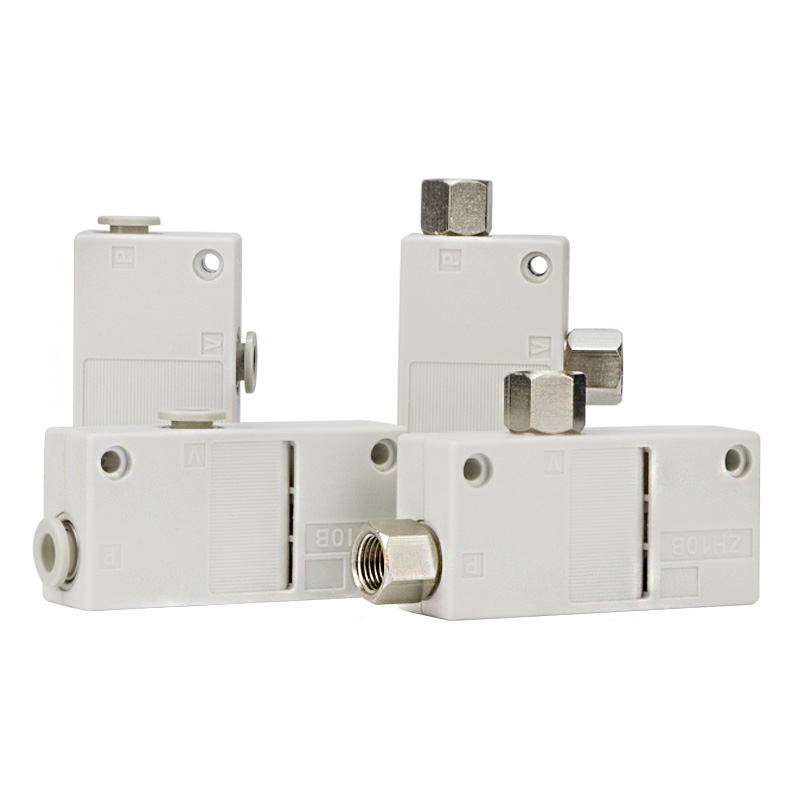

     • Jenis Kotak ZH‑B: Dilengkapi dengan penyenyap bersepadu di dalam badan, hanya bekalan dan port vakum dikhaskan.

  Dua gred prestasi:

     • S‑spesifikasi (Tinggi‑vakum): Vakum muktamad ‑90kPa, sesuai untuk bahan kerja licin tertutup.

     • L-spesifikasi (Aliran tinggi): Aliran sedutan yang lebih besar dengan tahap vakum yang lebih rendah, untuk bahan kerja berliang bernafas seperti kertas, fabrik dan karton.

  Penutup lubang muncung Φ0.5 / 0.7 /1.0 /1.3 /1.5 /1.8 /2.0mm. Menyokong berbilang pilihan sambungan: pemasangan satu sentuhan, benang G/Rc, benang imperial NPT. Penyelesaian pemasangan berbilang: pengancing skru terus, pendakap pelekap dan pemasangan rel DIN. Digunakan secara meluas untuk aplikasi modul pengesan hujung robot dan berbilang stesen.

2. Penjelasan Pengekodan Model Lengkap

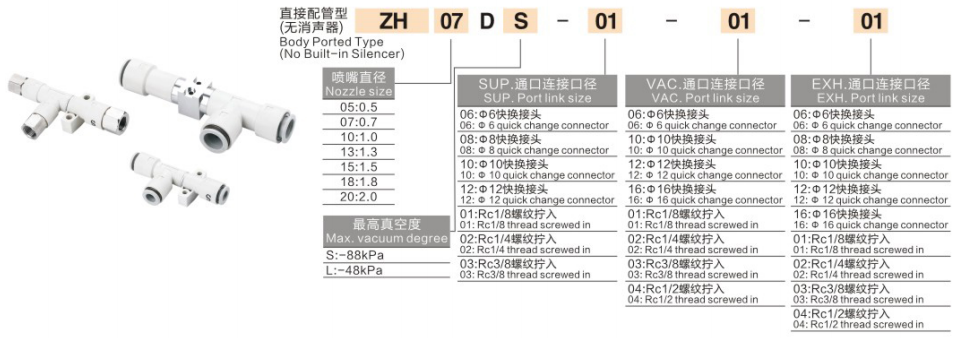

Contoh model:ZH10DSA‑06‑08‑10

     • ZH: Kod siri ejector vakum

     • 10: Kod lubang muncung

     • D / B: Bentuk badan. D = jenis port badan dengan 3 port luaran tanpa penyenyap terbina dalam; B = jenis kotak dengan penyenyap bersepadu

     • S / L: Ciri vakum. S = jenis vakum tinggi ‑90kPa dengan aliran sedutan sederhana; L = jenis aliran tinggi. ZH05‑13 muktamad ‑48kPa; ZH15‑20 muktamad ‑66kPa, aliran besar untuk bahan kerja bernafas

     • A: Versi ringan generasi baharu dengan dimensi yang dipendekkan dan berat yang dikurangkan

     • ‑06‑08‑10: Spesifikasi pelabuhan(SUP‑VAC‑EXH). Nombor dua digit bermaksud saiz pemasangan satu sentuhan metrik(06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 untuk benang G/Rc; N01/N02 untuk benang imperial NPT.

  Contoh pesanan: ZH13DSA‑08‑10‑10
     Ejector vakum port badan ZH, muncung Φ1.3mm, gred vakum tinggi S, versi ringan A baharu; port bekalan Φ8, port vakum Φ10, port ekzos Φ10 pemasangan satu sentuhan.

3. Kelebihan Prestasi Teras

     • Tiga port luaran bebas sepenuhnya: Bekalan SUP, vakum VAC dan port ekzos EXH yang berasingan. Gas ekzos boleh menyambungkan penyenyap luaran atau saluran paip ekzos terpusat. Sesuai untuk pengesan akhir robot dan penyepaduan modul, bebas daripada kekangan ruang penyenyap dalaman.

     • Muncung resin bersepadu yang ringan: Muncung dan badan utama dibentuk secara bersepadu untuk pengurangan berat badan yang luar biasa, sesuai untuk EOAT bergerak berkelajuan tinggi. Versi A baharu memendekkan panjang dan ketinggian, berat dikurangkan sehingga 74%.

     • Pilihan prestasi vakum dwi: S vakum tinggi untuk bahan kerja tertutup licin termasuk kaca, kepingan logam dan perumah plastik; L aliran tinggi untuk karton, filem, fabrik dan bahan mudah bocor untuk pampasan kebocoran.

     • Pilihan pelabuhan yang kaya: Pemasangan satu sentuhan metrik, benang paip G/Rc dan benang imperial NPT untuk penyesuaian peralatan pasaran global.

     • Kaedah pemasangan yang pelbagai: Pengikat skru terus, pendakap standard, pendakap berbentuk L dan pelekap rel DIN untuk susun atur yang fleksibel.

     • Keperluan operasi bebas minyak: Pelinciran kabus minyak adalah dilarang, hanya udara termampat yang ditapis kering diperlukan.

4. Spesifikasi Teknikal Standard

Prestasi pada tekanan bekalan 0.5MPa (ANR)

Untuk varian L‑high‑flow: aliran sedutan yang lebih tinggi di bawah lubang muncung yang sama dengan tahap vakum muktamad yang lebih rendah.

5. Jadual Perbandingan ZH‑D VS ZH‑B

6. Panduan Pemilihan Langkah-demi-Langkah

     • Pemilihan prestasi S/L

 ￮ ✅ S vakum tinggi (‑90kPa): Bahan kerja yang dimeterai licin seperti plat keluli, kaca, perumah plastik, PCB; kebocoran kecil, daya penjerapan yang tinggi diperlukan.

 ￮ ✅ L aliran tinggi: Karton, buih, filem, fabrik dan bahan kerja bernafas mudah bocor lain, aliran besar mengimbangi kebocoran vakum.

     • Pemilihan lubang muncung: Pilih mengikut jumlah kawasan penjerapan cawan sedutan. Muncung yang lebih besar membawa aliran sedutan yang lebih tinggi manakala penggunaan udara yang lebih tinggi. Elakkan muncung bersaiz lebih untuk mengelakkan sisa udara termampat.

     • Pemilihan jenis port: Pemasangan satu sentuhan metrik (06/08/10/12) untuk peralatan automasi domestik; Benang G / benang NPT untuk mesin eksport luar negara.

     • Nota pengendalian ekzos untuk jenis D: D‑varian tidak mempunyai penyenyap terbina dalam. Port ekzos EXH mesti menyambungkan penyenyap luaran jika tidak bunyi akan menjadi melampau; atau laluan paip ekzos keluar dari kabinet peralatan.

     • Penyelesaian pengesanan vakum: Ejector vakum siri ZH tanpa suis tekanan terbina dalam. Tambah suis tekanan vakum ZSE luaran jika maklum balas isyarat diperlukan.

7. Senario Aplikasi Biasa

     • Robot EOAT memilih hujung lengan: Bahagian plastik 3C, PCB dan pengendalian helaian bateri

     • Industri pembungkusan: kadbod, filem dan pengambilan bahan kertas

     • Pecah bahagian bersaiz kecil untuk robot pengacuan suntikan

     • Modul vakum berbilang selari untuk penjerapan segerak berbilang sedutan

     • Stesen automasi yang memerlukan ekzos sisa gas terpusat di luar perumahan peralatan

8. Penerangan Rajah Litar Pneumatik Piawai

     Litar standard porting badan ZH‑D: Penapis sumber udara AFC (unit kabus minyak dilarang) → 3/2 injap solenoid → port bekalan SUP ZH‑D; Port vakum VAC menyambungkan penapis vakum ZFC kemudian ke cawan sedutan; Port ekzos EXH menyambungkan penyenyap luaran atau hos ekzos yang disalurkan ke peralatan luar.

9. Nota Operasi Penting

     • Pelincir kabus minyak adalah dilarang sama sekali. Bahan cemar minyak akan menyumbat orifis muncung kecil, menyebabkan pereputan daya sedutan atau kegagalan sepenuhnya. Hanya penapis udara hendaklah digunakan untuk rawatan sumber udara.

     • Penapis vakum sebaris ZFC mesti dipasang pada bahagian vakum. Kemasukan zarah habuk akan menyebabkan penyumbatan muncung.

     • Untuk ejector porting badan ZH‑D, port ekzos EXH mesti melengkapkan penyenyap untuk mengelakkan paras hingar yang berlebihan.

     • Tekanan bekalan yang disyorkan: 0.4‑0.5MPa. Operasi berterusan jangka panjang di bawah 0.6MPa penuh tidak dicadangkan.

     • Minimumkan panjang hos antara penyembur vakum dan cawan sedutan, kurangkan volum saluran paip untuk tindak balas vakum yang lebih pantas.
