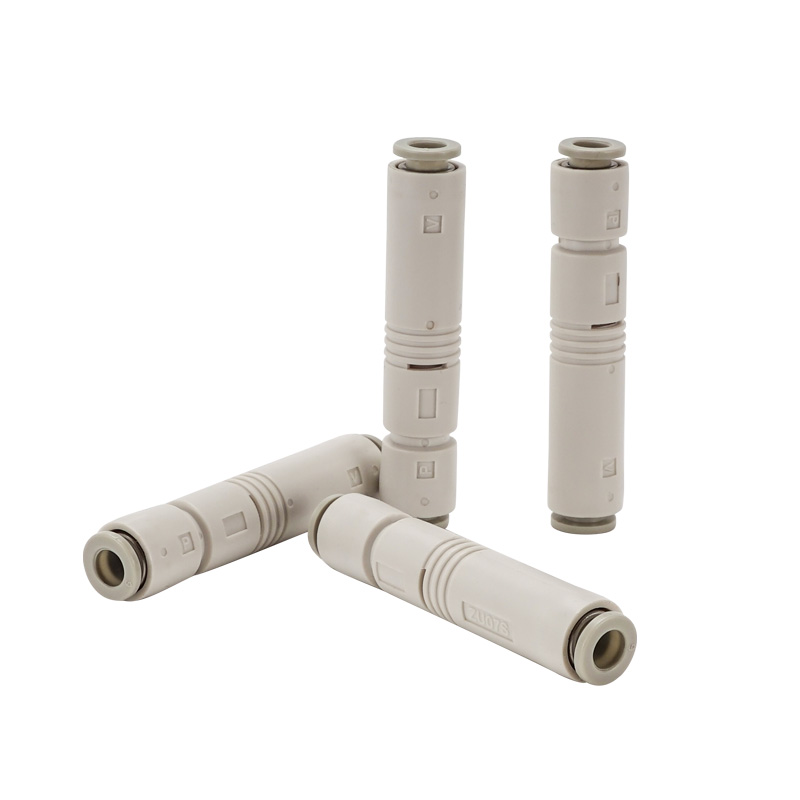

Ejector Vakum Lurus Sebaris ZU Siri

Ejector Vakum Lurus Sebaris ZU | Penjana Vakum Jenis Masukkan Tiub Lurus SOLH

Jenama: SOLH oleh Richge Technology | Ejector Vakum Sebaris Boleh Tukar Piawai SMC

1. Gambaran Keseluruhan Produk

     Siri ZU ialah penyembur vakum tiub lurus sebaris. Pelabuhan vakum dan pelabuhan bekalan udara disusun secara sepaksi dalam garis lurus. Ia mempunyai saiz terkecil, berat ultra ringan dan pemasangan penjimatan ruang. Sesuai untuk cawan sedutan yang diedarkan, komponen bergerak dan ruang terkurung yang sempit.

2. Struktur Teras & Prinsip Kerja

     • Struktur: Port bekalan SUP → muncung → bahagian penyebar → Port vakum VAC → Port ekzos EXH, badan resin teracu bersepadu.

     • Prinsip: Pancutan udara termampat berkelajuan tinggi melalui muncung menghasilkan tekanan negatif pada port vakum untuk penjerapan vakum; ekzos dengan struktur senyap terbina dalam.

     • bahan: Badan utama: resin PBT kejuruteraan; pemasangan satu sentuhan: POM. Bebas kuprum & bebas fluorin, mematuhi RoHS.

     • Berat badan: ZU05 ≈6.5g, ZU07≈7.0g; ZU□A baharu versi dipertingkat hanya 3.9g.

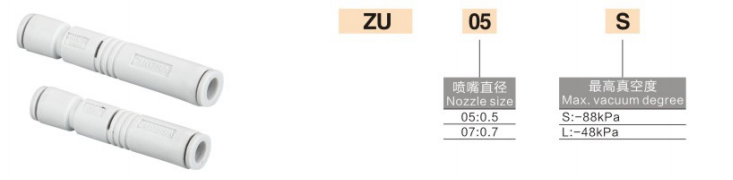

3. Peraturan Pengekodan Model (SMC Standard)

  Versi Lama (ZU05 / ZU07)

  Format: ZU + lubang muncung + jenis(S/L)

     • ZU05S: muncung Φ0.5, jenis vakum tinggi (-84kPa)

     • ZU05L: muncung Φ0.5, jenis aliran tinggi (-48kPa)

     • ZU07S: muncung Φ0.7, jenis vakum tinggi

     • ZU07L: muncung Φ0.7, jenis aliran tinggi

  Versi Baru yang Diperbaiki (ZU□A, lebih pendek & lebih ringan)

  Format: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0.3, 04=Φ0.4, 05=Φ0.5, 07=Φ0.7

     • S = Vakum tinggi (-87~-90kPa); L = Aliran tinggi (-48kPa)

     • A = versi dinaik taraf: panjang dipendekkan sebanyak 11%, berat berkurangan sebanyak 40%

4. Jadual Parameter Utama @0.45MPa Tekanan Bekalan Standard

5. S Tinggi Vakum VS L Aliran Tinggi

     • S Jenis Vakum Tinggi: Vakum muktamad -84~-90kPa. Untuk cawan sedutan kecil, bahan kerja nipis dan tertutup rapat yang memerlukan daya penjerapan yang kuat, seperti komponen elektronik dan filem nipis.

     • L Jenis Aliran Tinggi: Vakum muktamad -48kPa dengan aliran sedutan yang lebih besar. Sesuai untuk bahan kerja permukaan berliang/kasar, cawan sedutan yang besar, kebocoran yang tinggi dan permintaan tindak balas yang cepat, cth. karton dan papan kayu.

6. Panduan Pemasangan & Paip

  1. Pemasangan: Boleh dipasang dalam mana-mana orientasi, tiada pendakap penetapan diperlukan; boleh terus dimasukkan di tengah saluran paip udara.

  2. Paip

￮ Port bekalan SUP: sambungkan tiub udara Φ6 (standard)

￮ Port vakum VAC: sambungkan cawan sedutan / saluran paip vakum

￮ Port ekzos EXH: terbuka kepada atmosfera, jangan sekat

  3. Tekanan: Standard 0.45MPa, julat kerja 0.1~0.6MPa

  4. Suhu: 5~50 ℃ (tiada aising dalam sumber udara)

7. Senario Aplikasi Biasa

     • Elektronik 3C, semikonduktor, penjerapan teragih dengan cawan sedutan kecil

     • Barisan pengeluaran automasi, bahagian bergerak / pengesan hujung robot

     • Ruang pemasangan sempit, aplikasi tindak balas ringan & berkelajuan tinggi

     • Mengendalikan kertas nipis, filem nipis, bahagian kecil dan cip elektronik

8. Perbandingan Pemilihan: ZU lwn ZB lwn ZL
