Ejector Vakum Jenis Kotak Siri ZH‑B

Ejector Vakum Jenis Kotak Siri ZH‑B | Penjana Vakum Venturi Peringkat Tunggal Peredam Terbina dalam

Jenama: SOLH oleh Richge Technology | Penggantian Drop-in Serasi dengan Siri ZH‑B yang Diimport

1. Gambaran Keseluruhan Produk

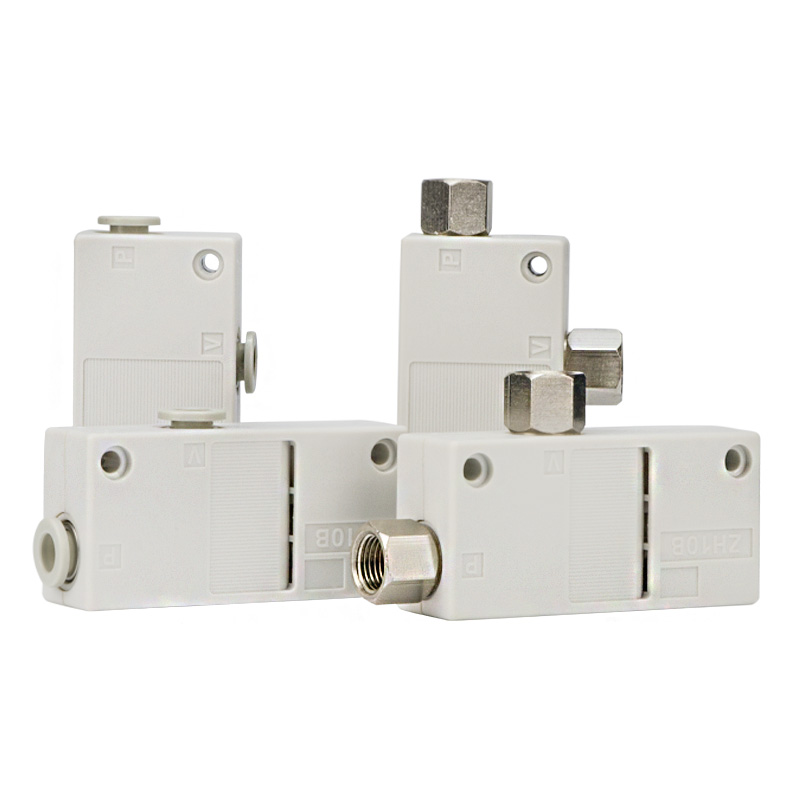

     Ejector vakum jenis kotak ZH‑B menggunakan prinsip venturi satu peringkat dengan penyenyap bersepadu di dalam badan. Hanya dua port dikhaskan: port bekalan SUP dan port vakum VAC, tiada port ekzos berasingan. Udara ekzos dilepaskan terus melalui penyenyap terbina dalam. Pemasangan ultra-mudah tanpa penyenyap luaran diperlukan. Boleh ditukar ganti sepenuhnya dengan ZH‑B yang diimport dalam dimensi dan antara muka sambungan. Dua versi prestasi tersedia: S jenis vakum tinggi dan L jenis aliran tinggi, dengan saiz muncung lengkap. Ideal untuk lekapan automasi kecil yang padat dan aplikasi pilih-dan-tempat robot.

  Perbezaan Model

     • Jenis Kotak ZH‑B: Penyenyap terbina dalam, 2 port (SUP & VAC)

     • Jenis ZH‑D Body‑ported: Tiada penyenyap terbina dalam, 3 port bebas SUP/VAC/EXH untuk paip luaran

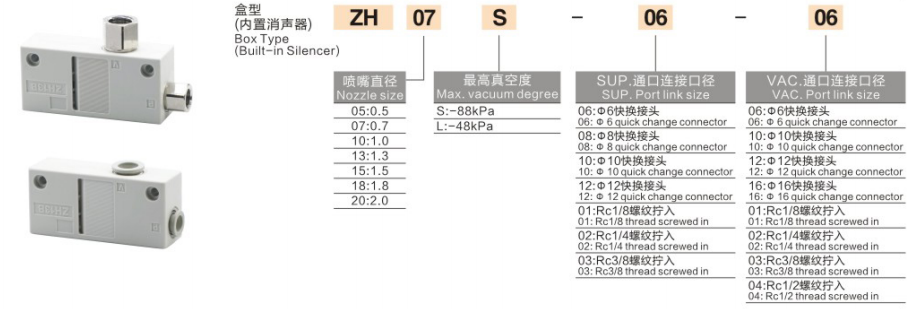

2. Penjelasan Pengekodan Model Lengkap

  Contoh:ZH07S‑06‑06

     • ZH: Kod siri, penyembur vakum jenis kotak dengan penyenyap terbina dalam

     • 07: Kod saiz muncung

     • S / L: Ciri vakum maksimum. S = vakum tinggi; L = aliran tinggi

     • 06: Saiz sambungan port bekalan SUP

     • 06: Saiz sambungan port vakum VAC

  Jadual Rujukan Kod Pelabuhan

  Contoh Pesanan: ZH10S‑08‑10
     Ejector vakum jenis kotak ZH dengan penyenyap terbina dalam, muncung Φ1.0mm, gred vakum tinggi S; port bekalan Φ8 pemasangan satu sentuhan, port vakum Φ10 pemasangan satu sentuhan.

3. Kelebihan Prestasi Teras

     • Penyenyap terbina dalam bersepadu: Tiada penyenyap luaran diperlukan. Udara ekzos dilepaskan melalui struktur pendiaman dalaman. Alat ganti yang lebih sedikit, bunyi yang rendah dan penjimatan ruang.

     • Hanya 2 port untuk pendawaian mudah: Hanya port bekalan udara SUP dan port vakum VAC, tiada port ekzos EXH yang berasingan. Sesuai untuk ruang pemasangan padat yang terhad.

     • Versi prestasi dwi pilihan

￮ S Vakum tinggi (-88kPa): Daya penjerapan yang kuat untuk bahan kerja yang dimeterai dengan baik seperti kepingan keluli, kaca, PCB dan perumahan plastik.

￮ L Aliran tinggi (-48kPa): Aliran sedutan yang lebih besar untuk mengimbangi kebocoran vakum, sesuai untuk bahan berliang bernafas termasuk kertas, filem, karton dan buih.

     • Pelbagai pilihan port: Kelengkapan satu sentuhan metrik digunakan secara meluas untuk mesin domestik; Rc versi benang perempuan untuk peralatan eksport.

     • Badan PBT yang ringan: Muncung PBT acuan bersepadu, berat rendah, sesuai untuk robot kecil EOAT. Menyokong pemasangan skru langsung atau pemasangan pendakap.

     • Operasi tanpa minyak: Hanya udara termampat yang ditapis kering diperlukan, pelinciran kabus minyak dilarang.

4. Spesifikasi Teknikal Standard

  Prestasi Rujukan pada Tekanan Bekalan 0.5MPa

5. Jenis Kotak ZH‑B VS Jenis Porting Badan ZH‑D

6. Panduan Pemilihan

     • Pilihan Versi S / L

￮ ✅ S Vakum tinggi: Bahan kerja bertutup licin yang memerlukan daya penjerapan yang kuat.

￮ ✅ L Aliran tinggi: Bahan kerja bocor seperti karton, filem, fabrik, aliran besar mengimbangi kebocoran vakum.

     • Pemilihan Lubang Muncung: Pilih berdasarkan jumlah kawasan penjerapan cawan sedutan. Muncung yang lebih besar membawa aliran yang lebih tinggi dan penggunaan udara yang lebih tinggi. Elakkan muncung bersaiz besar untuk mengelakkan sisa udara termampat.

     • Pemilihan Pelabuhan: Kelengkapan satu sentuhan metrik (06/08/10) untuk automasi domestik; Benang rc (01/02) untuk mesin eksport.

     • Pengesanan Vakum: Tiada sensor tekanan terbina dalam. Pasang suis tekanan vakum ZSE dalam litar vakum untuk pengesahan vakum atau penggera bahagian yang hilang.

7. Litar Pneumatik Piawai

     Unit perkhidmatan sumber udara AFC (unit kabus minyak dilarang) → 3/2 injap solenoid → port bekalan SUP ZH‑B; Port vakum VAC → Penapis vakum ZFC → cawan sedutan vakum.

8. Nota Operasi Penting

     • Pelincir kabus minyak adalah dilarang sama sekali. Pencemaran minyak akan menyumbat muncung kecil dan mengurangkan daya sedutan.

     • Penapis vakum ZFC mesti dipasang pada bahagian vakum untuk menyekat habuk dan melindungi muncung.

     • Tekanan bekalan yang disyorkan: 0.4~0.5MPa. Operasi berterusan jangka panjang di bawah tekanan penuh 0.6MPa tidak disyorkan.

     • Pastikan hos antara ejektor dan cawan sedutan sesingkat mungkin, kurangkan volum saluran paip untuk tindak balas vakum yang lebih pantas.

     • Elemen penyenyap terbina dalam akan mengumpul habuk selepas penggunaan lama. Bersihkan atau gantikan elemen penyenyap setelah sedutan jatuh.
