Kelengkapan Tekan Masuk Pusing Siri KS / KX

Kelengkapan Tolak Masuk Pusing Siri SOLH KS / KX

Jenama: SOLH oleh Richge Technology | Kesatuan Putar Pneumatik Berputar 360°

1. Gambaran Keseluruhan Produk

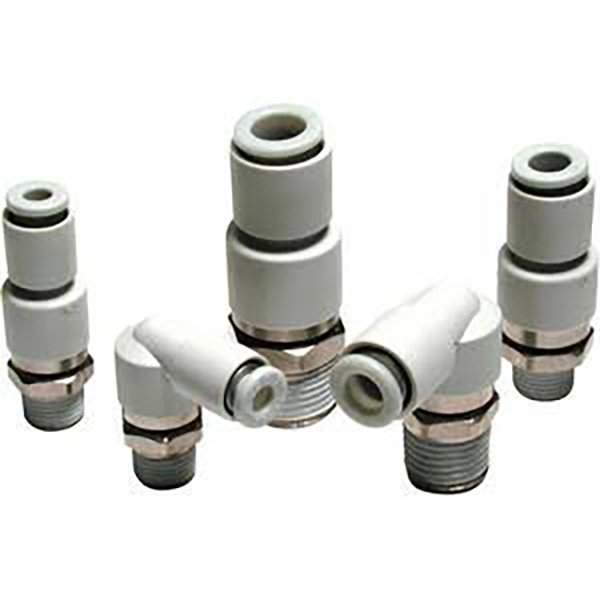

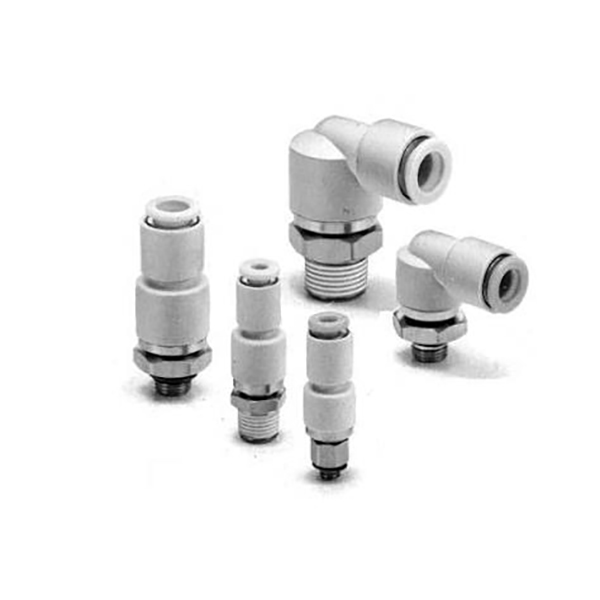

  Siri KS / KX ialah kelengkapan tolak masuk pusing berputar yang direka untuk putaran berterusan 360° dan aplikasi berayun seperti manipulator robot, meja putar dan hujung silinder berayun. Ia menghalang tiub udara daripada kusut, berpusing atau tercabut semasa pergerakan.

     • KS = Jenis pusing standard (galas bola tunggal)

     • KX = Jenis pusing berkelajuan tinggi (galas bebola dwi)

2. Perbezaan Teras: KS vs KX

     • Jenis Standard KS: Galas bebola tunggal, tork rendah. Kelajuan maksimum: 500 rpm (φ4/φ6), 400 rpm (φ8), 300 rpm (φ10), 250 rpm (φ12). Sesuai untuk ayunan kelajuan sederhana rendah & putaran terputus-putus.

     • Jenis Kelajuan Tinggi KX: Dua galas bebola, tork ultra rendah, putaran lebih lancar. Kelajuan maksimum: 1500 rpm (φ4/φ6), 1200 rpm (φ8), 1000 rpm (φ10/φ12). Sesuai untuk putaran berkelajuan tinggi berterusan dan ayunan yang kerap.

3. Ciri Teras

     • ✅ Putaran Percuma 360°: Pemasangan galas terbina dalam menghilangkan simpulan dan berpusing tiub pada hujung berputar.

     • ✅ Tork Putaran Rendah: Hanya 0.006～0.022 N·m pada 0.5 MPa, beban tambahan minimum pada paksi gerakan.

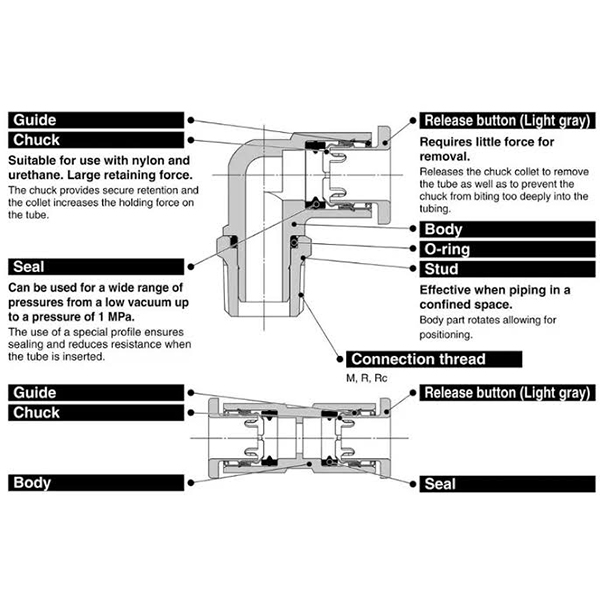

     • ✅ Struktur Dalaman Anti-putaran: Menghalang tiub daripada berputar bersama-sama dengan pemasangan dan memanjangkan hayat perkhidmatan tiub.

     • ✅ Pembinaan Tanpa Tembaga: Penyaduran nikel tanpa elektro, boleh digunakan dalam persekitaran terhad tembaga (semikonduktor, pemprosesan makanan, perubatan).

     • ✅ Tekan-untuk-Sambung: Serasi dengan φ4/φ6/φ8/φ10/φ12 PU, nilon & tiub nilon lembut. Auto-lock pada sisipan, tekan kolar untuk pelepasan pantas.

     • ✅ Serasi Vakum: −100 kPa ~ 1.0 MPa (Tidak disyorkan untuk pegangan vakum kritikal kerana kebocoran bawaan kecil).

     • ✅ Pengedap Pra-Bersalut Benang (akhiran S): Pilihan standard; tiada pita PTFE diperlukan semasa pemasangan.

4. Penamaan Model & Contoh

  Siri Standard KS

     • KSH06-02S: Lurus (H), tiub φ6, benang R1/4, pengedap pra-pakai (S)

     • KSL08-01S: Siku (L), tiub φ8, benang R1/8, pengedap pra-pakai (S)

  Siri Kelajuan Tinggi KX

     • KXH04-M5: Lurus (H), tiub φ4, benang metrik M5×0.8

     • KXL10-03S: Siku (L), tiub φ10, benang R3/8, pengedap pra-pakai (S)

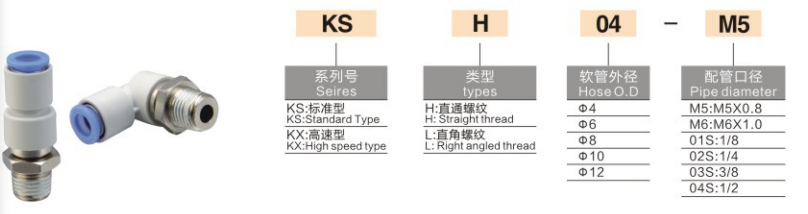

  Peraturan Penamaan

5. Spesifikasi Teknikal

Parameter Biasa

Tork Putaran @ 0.5 MPa (N·m)

Kelajuan Putaran Maksimum (rpm)

6. Senario Aplikasi

     1. Pergelangan tangan / sendi robot: Elakkan kekusutan tiub pada pengesan hujung robot yang berputar.

     2. Jadual indeks berputar: Bekalan udara 360° berterusan untuk meja putar berkelajuan tinggi.

     3. Hujung silinder berayun: Mekanisme pengayun & flip untuk melepaskan tekanan berpusing pada saluran udara.

     4. Automasi am: Unit pneumatik dengan ayunan yang kerap dan putaran terputus-putus.

7. KS / KX vs Kelengkapan Tolak Masuk KQ Biasa

8. Panduan Pemilihan

     • Ayunan berkelajuan rendah (≤500 rpm) →KS, prestasi kos yang lebih baik

     • Putaran berkelajuan tinggi berterusan (>500 rpm) →KX, galas dwi untuk hayat perkhidmatan yang lebih lama

     • Persekitaran bebas kuprum & sensitif vakum → Lebih suka KS / KX
