Siri KQ2T tergolong dalam keluarga pemasangan satu sentuhan pneumatik KQ2 penuh SOLH, menampilkan reka bentuk palam dan main pantas tanpa alat untuk percabangan saluran paip udara 3 hala dan 4 hala. Barisan produk ini meliputi T-jenis dan kelengkapan empat hala jenis silang, termasuk diameter yang sama, mengurangkan, versi benang lelaki (imperial/metrik) untuk memenuhi permintaan lencongan litar pneumatik dan sambungan paip yang pelbagai.
Klasifikasi submodel:
KQ2T: Pemasangan tee 3-port jenis-T (diameter sama / mengecil / jenis benang luaran)
KQ2TW: Pemasangan 4 hala silang (diameter sama untuk semua port)
KQ2TX: Pemasangan 4 hala silang (spesifikasi pengurangan pertama)
KQ2TY: Pemasangan 4 hala silang (spesifikasi pengurangan ke-2)
Bahan Teras & Prestasi: Badan plastik PBT berkekuatan tinggi, kuku penahan keluli tahan karat, gelang pengedap getah nitril NBR. Serasi sepenuhnya dengan tiub pneumatik nilon PU dan PA, sesuai untuk kedua-dua tekanan negatif vakum dan litar pneumatik tekanan positif udara termampat, digunakan secara meluas dalam peralatan automatik dan sistem pengedaran udara robotik.

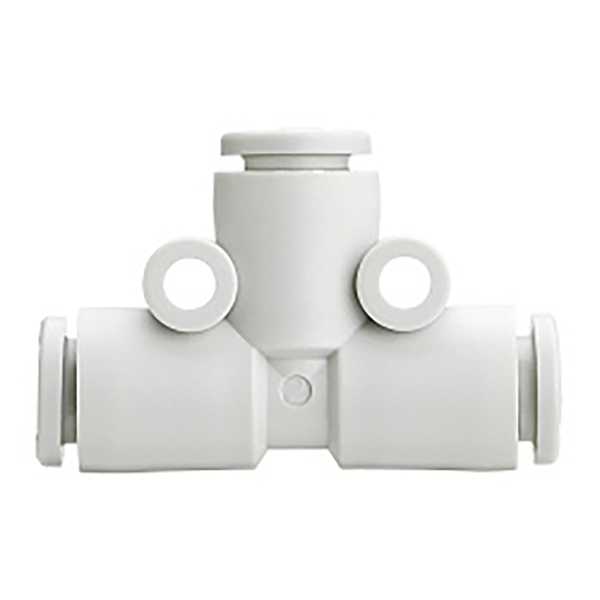

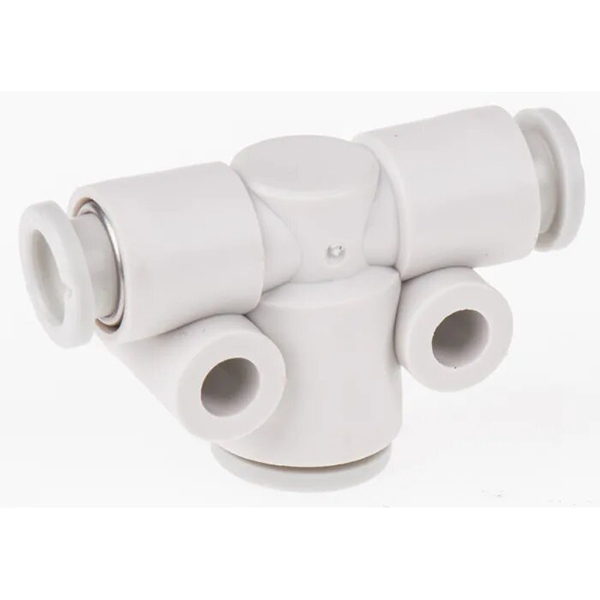

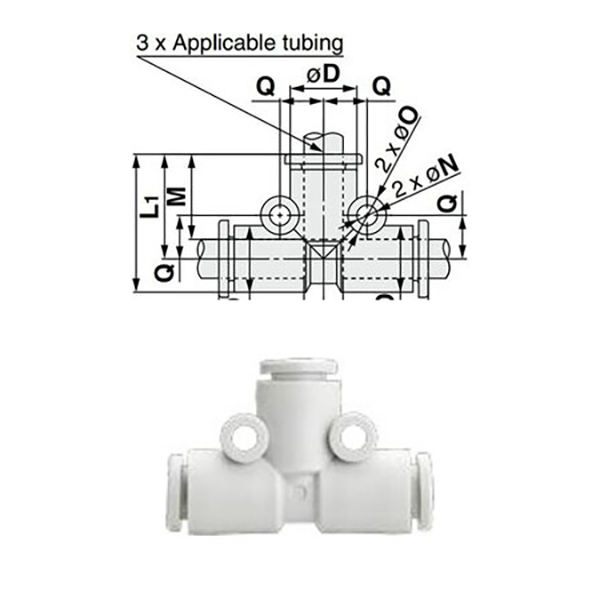

2.1 Tee Diameter Sama (KQ2T□□-00, Saiz Sama 3 Hala Tanpa Benang)
Tiga port menggunakan diameter tiub yang sama, tiada reka bentuk benang, khusus untuk lencongan udara yang sama bagi saluran paip pneumatik yang sama.
|
Model |
Diameter Luar Tiub ΦD (mm) |
|
KQ2T02-00 |
2 |
|
KQ2T23-00 |
3.2 |
|
KQ2T04-00 |
4 |
|
KQ2T06-00 |
6 |
|
KQ2T08-00 |
8 |
|
KQ2T10-00 |
10 |
|
KQ2T12-00 |
12 |
|
KQ2T16-00 |
16 |
2.2 Tee Mengurangkan (KQ2T①-②, Penukaran Saluran Paip Dwi Saiz)
Kedua-dua pelabuhan sisi menggunakan diameter ①, port atas tengah menggunakan diameter ②, digunakan untuk penukaran saluran paip dan pengagihan aliran tiub pneumatik berkaliber berbeza.
|
Model |
Port Sisi ΦD ① (mm) |
Pelabuhan Tengah ΦD ② (mm) |
|
KQ2T23-04 |
3.2 |
4 |
|
KQ2T04-06 |
4 |
6 |
|
KQ2T06-08 |
6 |
8 |
|
KQ2T08-10 |
8 |
10 |
|
KQ2T10-12 |
10 |
12 |
|
KQ2T12-16 |
12 |
16 |

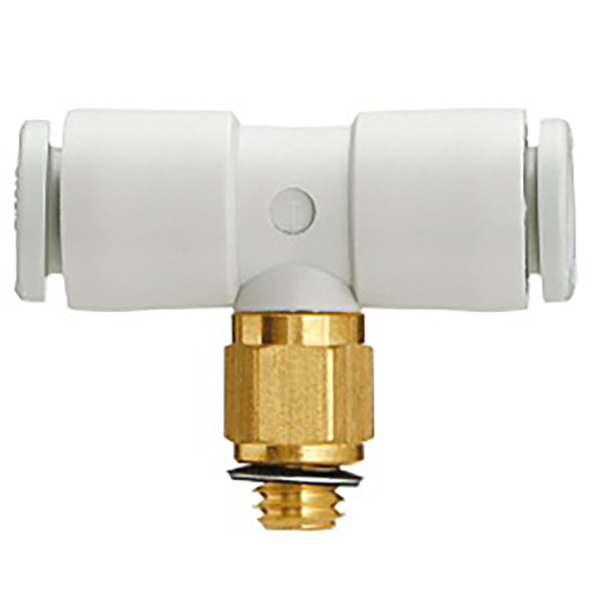

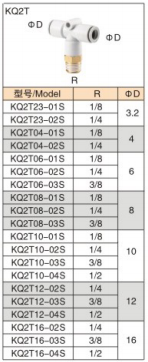

2.3 Tee Benang Lelaki Imperial R Tirus
Kedua-dua port sisi untuk memasukkan tiub, port tengah dengan benang lelaki tirus R imperial untuk sambungan berulir dengan injap pneumatik, silinder dan komponen lain.
|
Model |
Spesifikasi Benang R |
Diameter Luar Tiub ΦD (mm) |
|
KQ2T23-01S |
R1/8 |
3.2 |
|
KQ2T23-02S |
R1/4 |
3.2 |
|
KQ2T04-01S |
R1/8 |
4 |
|
KQ2T04-02S |
R1/4 |
4 |
|
KQ2T06-01S |
R1/8 |
6 |
|
KQ2T06-02S |
R1/4 |
6 |
|
KQ2T06-03S |
R3/8 |
6 |
|
KQ2T08-01S |
R1/8 |
8 |
|
KQ2T08-02S |
R1/4 |
8 |
|
KQ2T08-03S |
R3/8 |
8 |
|
KQ2T10-01S |
R1/8 |
10 |
|
KQ2T10-02S |
R1/4 |
10 |
|
KQ2T10-03S |
R3/8 |
10 |
|
KQ2T10-04S |
R1/2 |
10 |
|
KQ2T12-02S |
R1/4 |
12 |
|
KQ2T12-03S |
R3/8 |
12 |
|
KQ2T12-04S |
R1/2 |
12 |
|
KQ2T16-02S |
R1/4 |
16 |
|
KQ2T16-03S |
R3/8 |
16 |
|
KQ2T16-04S |
R1/2 |
16 |

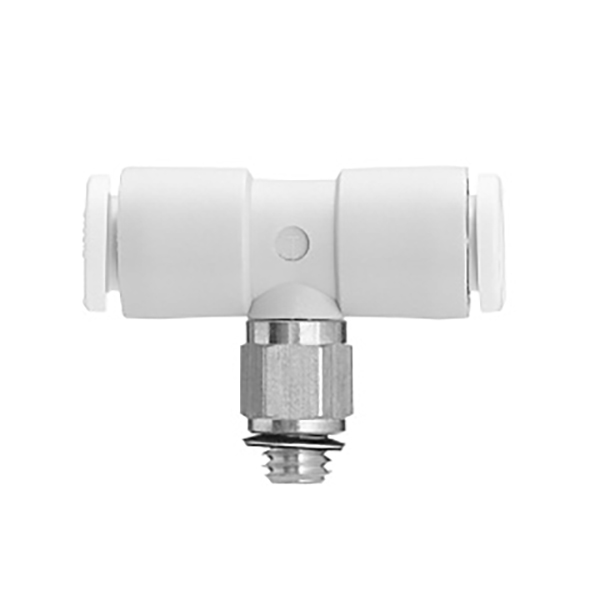

2.4 Tee Lelaki Benang Halus Metrik
Kedua-dua port sisi untuk memasukkan tiub, port tengah dengan benang lelaki halus metrik, sesuai untuk komponen pneumatik kecil dan perpaipan peralatan automasi ketepatan.
|
Model |
Spesifikasi Benang Metrik |
Diameter Luar Tiub ΦD (mm) |
|
KQ2T02-M3G |
M3×0.5 |
2 |
|
KQ2T02-M5 |
M5×0.8 |
2 |
|
KQ2T23-M3G |
M3×0.5 |
3.2 |
|
KQ2T23-M5 |
M5×0.8 |
3.2 |
|
KQ2T04-M3G |
M3×0.5 |
4 |
|
KQ2T04-M5 |
M5×0.8 |
4 |
|
KQ2T04-M6 |
M6×1.0 |
4 |
|
KQ2T06-M5 |
M5×0.8 |
6 |
|
KQ2T06-M6 |
M6×1.0 |
6 |

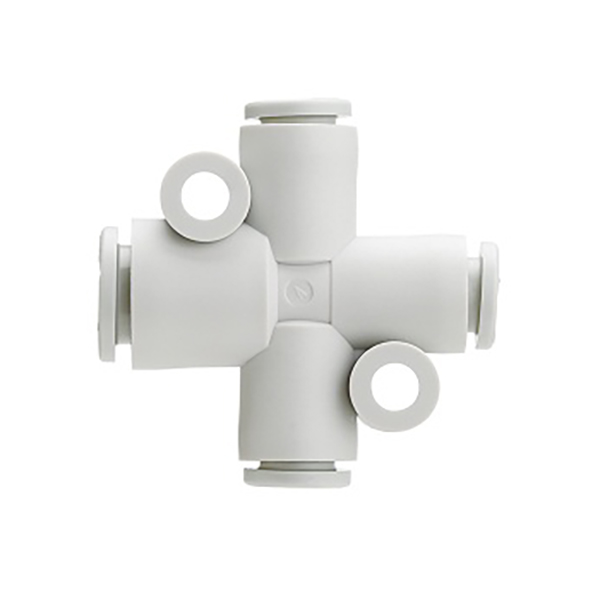

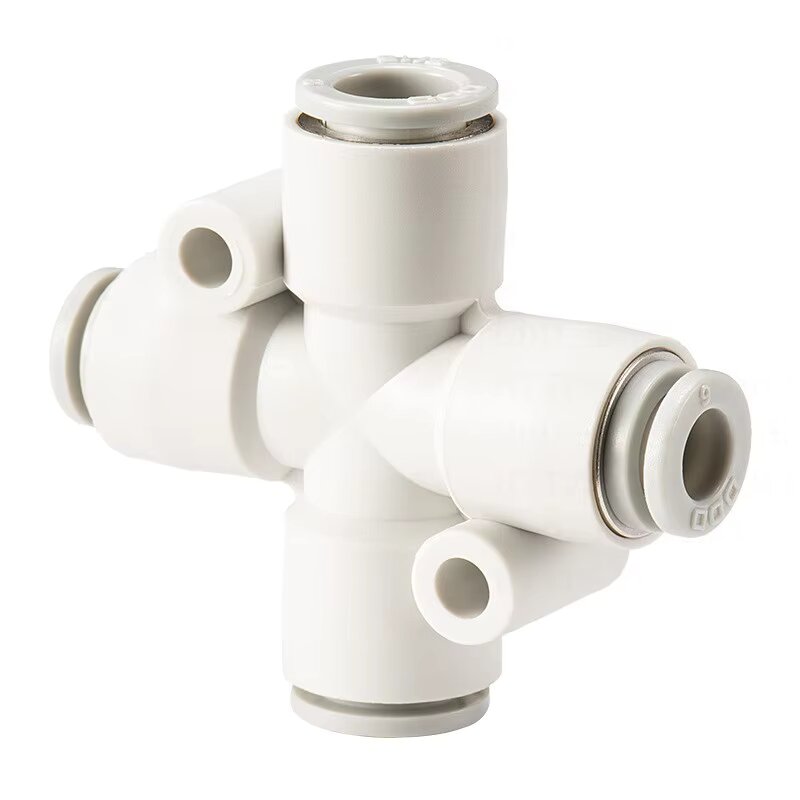

3.1 KQ2TW Pemasangan Salib Diameter Sama (4 Port Saiz Sama)
|
Model |
Diameter Luar Tiub ΦD (mm) |
|
KQ2TW04-00 |
4 |
|
KQ2TW06-00 |
6 |
|
KQ2TW08-00 |
8 |
|
KQ2TW10-00 |
10 |
|
KQ2TW12-00 |
12 |

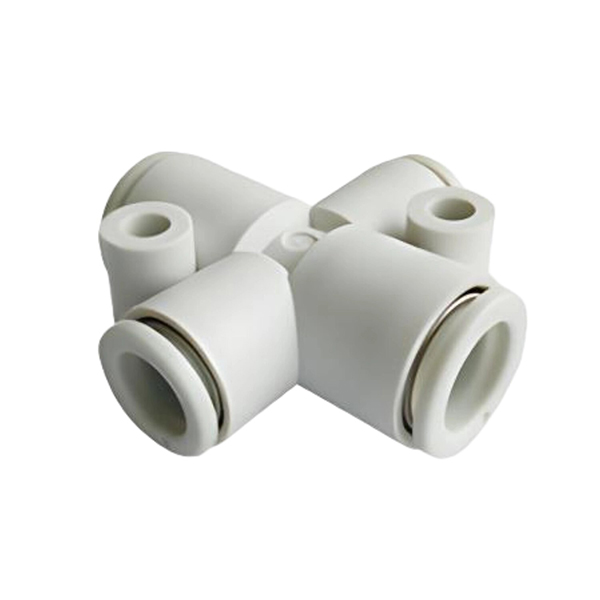

3.2 Pemasangan Silang Mengurangkan KQ2TX (Jenis 1)
|
Model |
Pelabuhan ΦD ① (mm) |
Port ΦD ② (mm) |
|
KQ2TX06-08 |
6 |
8 |
|
KQ2TX08-10 |
8 |
10 |
|
KQ2TX10-12 |
10 |
12 |
3.3 Pemasangan Silang Mengurangkan KQ2TY (Jenis 2)
|
Model |
Pelabuhan ΦD ① (mm) |
Port ΦD ② (mm) |
|
KQ2TY06-08 |
6 |
8 |
|
KQ2TY08-10 |
8 |
10 |
|
KQ2TY10-12 |
10 |
12 |
|
item |
Parameter |
|
Tiub Serasi |
Tiub PU, tiub pneumatik nilon PA |
|
Julat Tekanan Kerja |
-100kPa (vakum) ~ 1.0MPa (tekanan positif) |
|
Suhu Operasi |
0 ℃ ~ 60 ℃ |
|
Kaedah Sambungan |
Tekan masuk satu sentuhan; Tekan gelang pelepas untuk menanggalkan tiub |
|
Bahan Teras |
Badan PBT, kuku keluli tahan karat, meterai getah NBR |
• Percabangan sumber udara dan lencongan saluran paip untuk peralatan pengeluaran automatik
• Pengagihan litar pneumatik untuk lengan robot dan sistem cawan sedutan vakum
• Pengagihan udara pelbagai hala untuk gelung kawalan pneumatik silinder
• Sambungan saluran paip padat dan penukaran diameter untuk sistem pneumatik ketepatan
• Tee Sama Diameter: Pilih KQ2Txx-00 untuk saluran paip 3 hala dengan diameter tiub yang konsisten sepenuhnya
• Mengurangkan Tee: Pilih KQ2T①-② untuk saluran paip dengan diameter sisi yang sama dan diameter tengah yang berbeza
• Tee Berulir: Pilih KQ2Txx-01S (imperial) / siri M (metrik) untuk sambungan berulir dengan injap dan silinder
• Pengagihan Silang 4 Hala: Pilih siri KQ2TW/TX/TY untuk senario yang memerlukan percabangan saluran paip empat hala
