Siku Lelaki Universal Cawangan Siri KQ2Z

Kelengkapan tolak masuk manifold berbilang port SOLH KQ2Z, pembahagi pneumatik setara SMC KQ2Z. Empat subjenis: 1-dalam-2, KQ2ZF boleh tindanan, 1-dalam-4 KQ2ZD dan 1-dalam-6 KQ2ZT. Badan PBT dengan benang tembaga bersalut nikel, serasi dengan tiub PU/PA untuk litar vakum & tekanan positif. Teknologi Richge menawarkan stok yang stabil dan pembuatan yang boleh dipercayai untuk pengedaran udara automasi.

Hantar Pertanyaan

Penerangan Produk

Kelengkapan Tekan Masuk Manifold Berbilang Port Siri KQ2Z | Pemisah Pneumatik Setara SMC KQ2Z

Jenama: SOLH oleh Richge Technology | KQ2Z Multi-outlet Pneumatic Manifold One-Touch Fittings

1. Gambaran Keseluruhan Produk

Siri KQ2Z tergolong dalam keluarga pemasangan satu sentuhan pneumatik SOLH KQ2. Ia adalah pemasangan manifold berbilang cawangan benang lelaki, menampilkan saluran masuk udara tunggal dan berbilang saluran keluar tiub serentak. Reka bentuk tekan untuk menyambung untuk pemasukan & penyingkiran tiub tanpa alat, digunakan untuk pengedaran udara berpusat dalam sistem pneumatik. Empat sub-model tersedia:

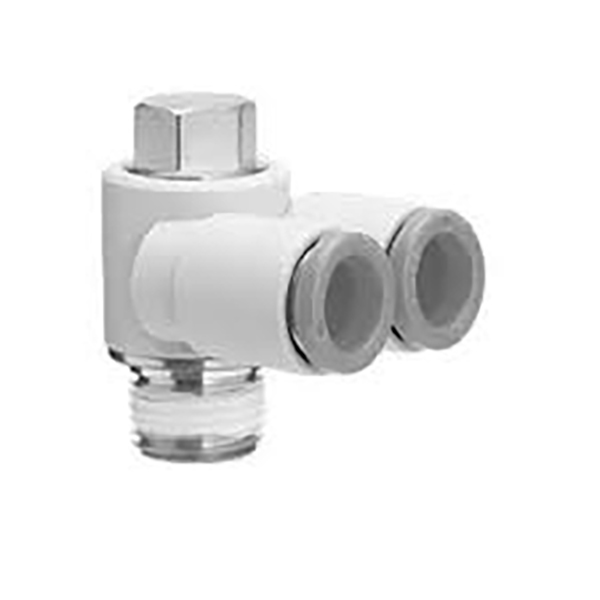

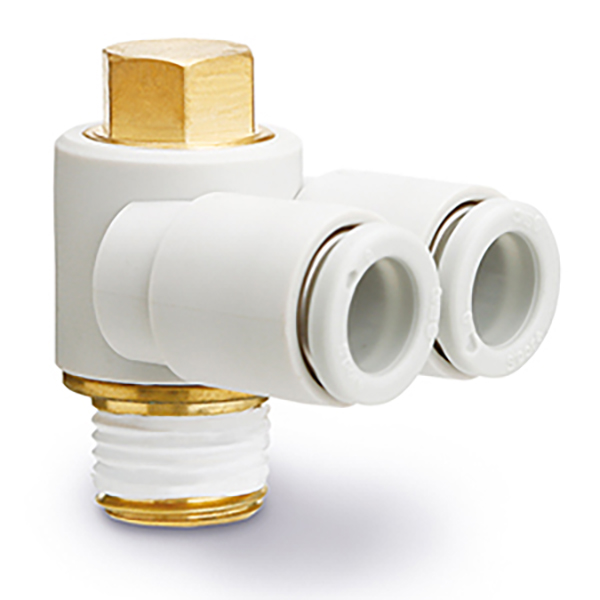

KQ2Z: 1-dalam 2-keluar dwi port, pelekap heks luaran

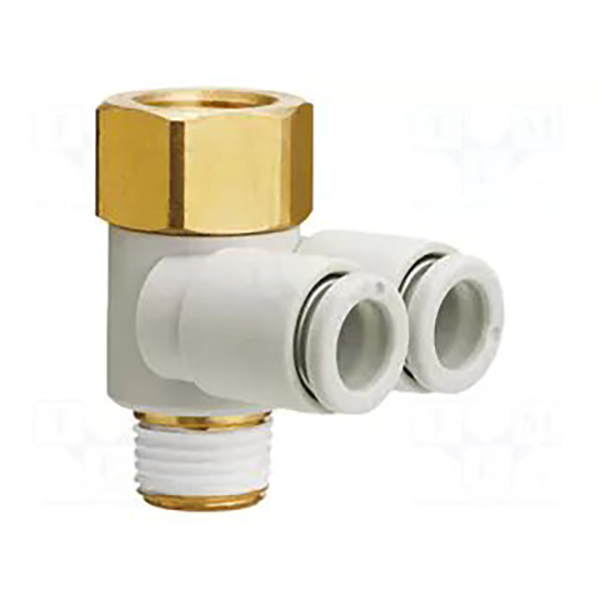

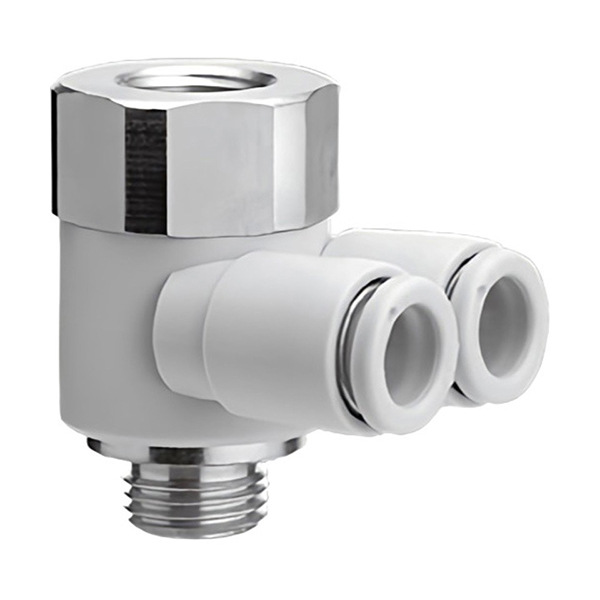

KQ2ZF: manifold boleh tindanan 1-dalam 2-keluar, benang wanita Rc atas untuk melata manifold tambahan

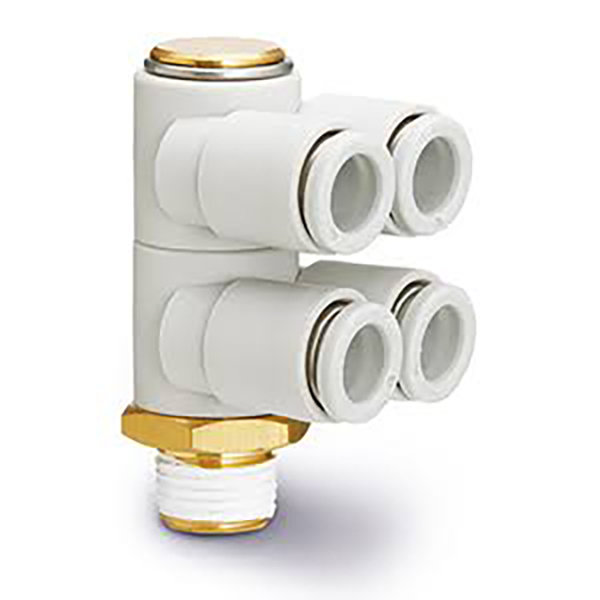

KQ2ZD: Manifold cawangan empat hala 1-dalam 4-keluar

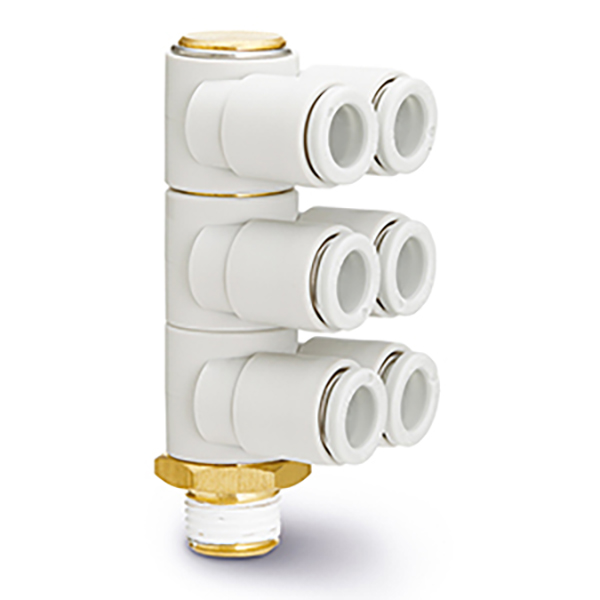

KQ2ZT: Manifold cawangan enam hala 1-dalam 6-keluar

Kelebihan Teras: Reka bentuk manifold padat untuk menjimatkan ruang pemasangan. Badan PBT dengan benang loyang bersalut nikel. Serasi dengan tiub pneumatik PU / PA, berfungsi untuk kedua-dua tekanan positif dan litar vakum. Penggantian drop-in terus untuk kelengkapan SMC KQ2Z asal.

2. Penjelasan Kod Model

Format: KQ2Z □□ - □□S

KQ2Z: Kod siri untuk pemasangan manifold cawangan berbilang port
□□: Diameter luar tiub ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)

Akhiran:

01S02S/03S/04S: Benang tirus lelaki Imperial R (1/8",1/4",3/8",1/2")
M5: Benang lelaki metrik M5×0.8

KQ2ZF: Versi boleh tindanan, benang lelaki R bawah + benang perempuan Rc atas. Berbilang KQ2ZF boleh disambungkan hujung ke hujung untuk mengembangkan kuantiti alur keluar.

3. Senarai Model Penuh

3.1 KQ2Z (1-dalam 2-keluar, Pelekap Hex Luaran)

Model	Benang Lelaki R	Tiub ΦD
KQ2Z04-01S	R1/8	4
KQ2Z04-M5	M5×0.8	4
KQ2Z06-01S	R1/8	6
KQ2Z06-02S	R1/4	6
KQ2Z06-03S	R3/8	6
KQ2Z08-01S	R1/8	8
KQ2Z08-02S	R1/4	8
KQ2Z08-03S	R3/8	8
KQ2Z10-02S	R1/4	10
KQ2Z10-03S	R3/8	10
KQ2Z12-03S	R3/8	12
KQ2Z12-04S	R1/2	12

3.2 KQ2ZF (Jenis Boleh Tindanan 1-dalam 2-keluar, Benang R + Rc)

Model	Benang R/Rc	Tiub ΦD
KQ2ZF04-M5	M5×0.8	4
KQ2ZF04-01S	R1/8	4
KQ2ZF06-01S	R1/8	6
KQ2ZF06-02S	R1/4	6
KQ2ZF08-01S	R1/8	8
KQ2ZF08-02S	R1/4	8
KQ2ZF10-02S	R1/4	10
KQ2ZF10-03S	R3/8	10
KQ2ZF12-03S	R3/8	12
KQ2ZF12-04S	R1/2	12

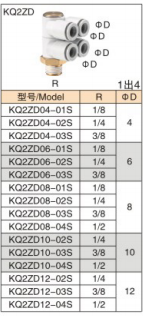

3.3 KQ2ZD (1 dalam 4 keluar)

Model	Benang Lelaki R	Tiub ΦD
KQ2ZD04-01S	R1/8	4
KQ2ZD04-02S	R1/4	4
KQ2ZD04-03S	R3/8	4
KQ2ZD06-01S	R1/8	6
KQ2ZD06-02S	R1/4	6
KQ2ZD06-03S	R3/8	6
KQ2ZD08-01S	R1/8	8
KQ2ZD08-02S	R1/4	8
KQ2ZD08-03S	R3/8	8
KQ2ZD08-04S	R1/2	8
KQ2ZD10-02S	R1/4	10
KQ2ZD10-03S	R3/8	10
KQ2ZD10-04S	R1/2	10
KQ2ZD12-02S	R1/4	12
KQ2ZD12-03S	R3/8	12
KQ2ZD12-04S	R1/2	12

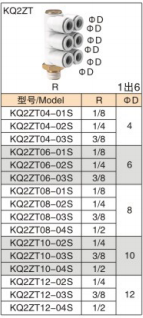

3.4 KQ2ZT (1 dalam 6 keluar)

Model	Benang Lelaki R	Tiub ΦD
KQ2ZT04-01S	R1/8	4
KQ2ZT04-02S	R1/4	4
KQ2ZT04-03S	R3/8	4
KQ2ZT06-01S	R1/8	6
KQ2ZT06-02S	R1/4	6
KQ2ZT06-03S	R3/8	6
KQ2ZT08-01S	R1/8	8
KQ2ZT08-02S	R1/4	8
KQ2ZT08-03S	R3/8	8
KQ2ZT08-04S	R1/2	8
KQ2ZT10-02S	R1/4	10
KQ2ZT10-03S	R3/8	10
KQ2ZT10-04S	R1/2	10
KQ2ZT12-02S	R1/4	12
KQ2ZT12-03S	R3/8	12
KQ2ZT12-04S	R1/2	12

4. Spesifikasi Bahan & Teknikal

item	Parameter
Bahan Badan	Plastik kejuruteraan PBT, kekuatan tinggi & rintangan hentaman
Komponen Benang	Loyang bersalut nikel, anti karat & tahan kakisan
Cincin Meterai	Getah nitril NBR
Tiub Serasi	Tiub PU, tiub pneumatik nilon PA
Tekanan Kerja	0~1.0MPa, terpakai untuk tekanan negatif vakum
Suhu Operasi	-20℃ ~ +60℃
Kaedah Sambungan	Pemasangan tekan masuk; gelang pelepas akhbar untuk memasukkan / mengeluarkan tiub

5. Senario Aplikasi

• Jentera automasi, susunan cawan sedutan robot: pengedaran berbilang laluan sumber udara tunggal, menggantikan blok manifold tradisional dan menjimatkan jejak pemasangan

• Bekalan udara disegerakkan untuk berbilang silinder, paip terpusat di sekitar pulau injap padat

• KQ2ZF boleh disusun secara bersiri untuk mengembangkan kuantiti alur keluar atas permintaan, pemasangan manifold fleksibel

• Penggantian import, penggantian drop-in untuk kelengkapan manifold siri SMC KQ2Z

6. Nota Pemasangan

• Potong hujung tiub secara menegak rata, masukkan tiub sepenuhnya ke bahagian bawah yang sesuai untuk pengedap yang boleh dipercayai.

• Balutkan sedikit pita PTFE pada benang lelaki, gunakan tork pengetatan sederhana untuk mengelakkan badan plastik retak.

• Penyingkiran tiub: tekan cincin pelepas putih dan tarik tiub ke luar serentak.

• Untuk aplikasi KQ2ZF melata, menjamin pengedap benang. Jangan melebihi tekanan terkadar selepas susun berbilang peringkat.
