Tee Larian Lelaki Siri KQ2Y Pemasangan Tekan Masuk

Tee Larian Lelaki Siri SOLH KQ2Y Pemasangan Tekan Masuk | Penyambung Pneumatik Tee Servis

Jenama: SOLH oleh Richge Technology | Tee Larian Lelaki Setara SMC KQ2Y (Tee Servis) Pemasangan Satu Sentuhan

1. Gambaran Keseluruhan Produk

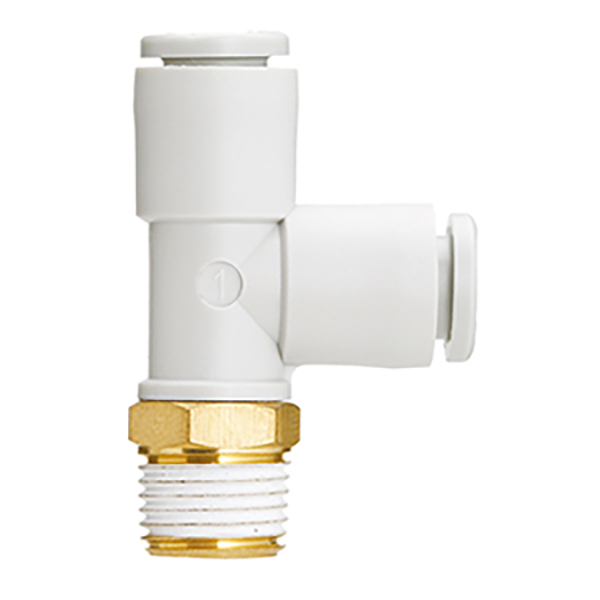

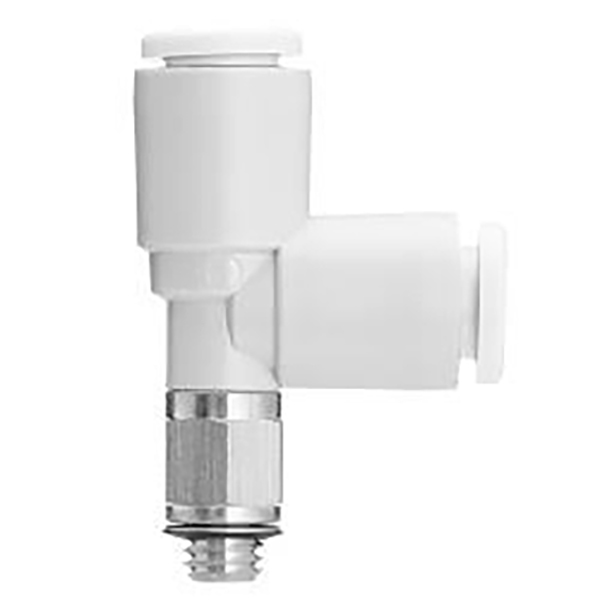

     KQ2Y ialah Tee Larian Lelaki (biasanya dikenali sebagai Tee Servis) bagi siri pemasangan satu sentuhan SOLH KQ2. Konfigurasi terasnya ialah1 salur masuk benang lelaki + 2 alur keluar tolak masuk sama diameter. Ia mencabangkan dua tiub udara terus dari port berulir utama dan merupakan salah satu kelengkapan cawangan yang paling banyak digunakan dalam sistem pneumatik.

2. Peraturan Penamaan Model

  Contoh pecahan model:KQ2Y06-01AS
     KQ2: Pemasangan tolak masuk generasi kedua siri KQ2 (badan putih)
     Y: Run Tee, tee jenis T benang lelaki (1 salur masuk berulir, 2 alur keluar tekan masuk)
     06: Diameter luar tiub untuk alur keluar tekan masuk: φ6mm
     01: Spesifikasi benang lelaki (R18; metrik M3/M5/M6)
     A: Pengedap gasket untuk pemasangan berulang & pembongkaran; S: Pengedap benang pra-pakai, tidak boleh digunakan semula; N: Tahan kakisan bersalut nikel

  Contoh:KQ2Y04-M5A → Alur masuk benang lelaki M5, alur keluar tekan masuk dwi φ4mm, pengedap gasket.

3. Ciri-ciri Struktur & Teras

  3.1 Struktur Jenis-T (1 Masuk, 2 Keluar)

     • Masuk: Benang jantan (Metrik M / Imperial R), bersambung ke injap, silinder udara dan saluran paip utama

     • Outlet: 2 port tolak masuk berdiameter sama untuk tiub PU / nilon, sambungan tanpa alat

     • Sokongan hujung benangPutaran 360°. Orientasi boleh dilaraskan secara bebas selepas dipasang untuk menghilangkan tekanan berpusing pada tiub.

  3.2 Kelebihan Utama

     • Reka bentuk mesra perkhidmatan: Tidak perlu memotong tiub utama. Cawangan terus dari port berulir untuk penambahan dan penyelenggaraan litar yang mudah.

     • Padat & ringan: Badan plastik PBT + benang loyang bersalut nikel, jejak kecil dan berat rendah.

     • Serasi vakum: Berfungsi dari vakum -100kPa sehingga tekanan positif 1.0MPa, sesuai untuk litar vakum.

     • Prestasi pengedap yang tinggi: Cincin pengedap NBR. Gasket jenis A membenarkan pembongkaran berulang; Pengedap prasalut Jenis S menghalang kebocoran.

     • Pelepasan tiub mudah: Butang pelepas bulat. Tekan untuk mengeluarkan tiub tanpa merosakkan dinding luar tiub.

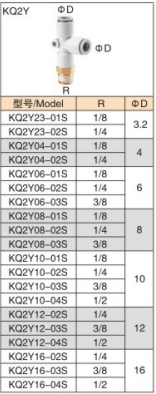

4. Senarai Model & Spesifikasi

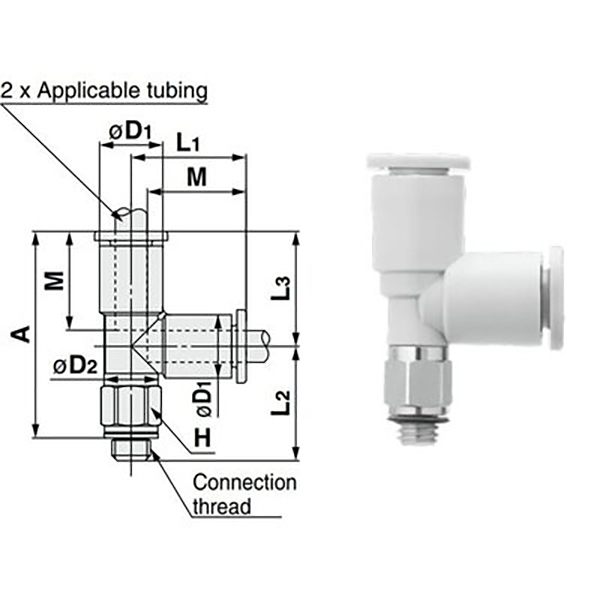

  4.1 Benang Metrik (M3/M5/M6)

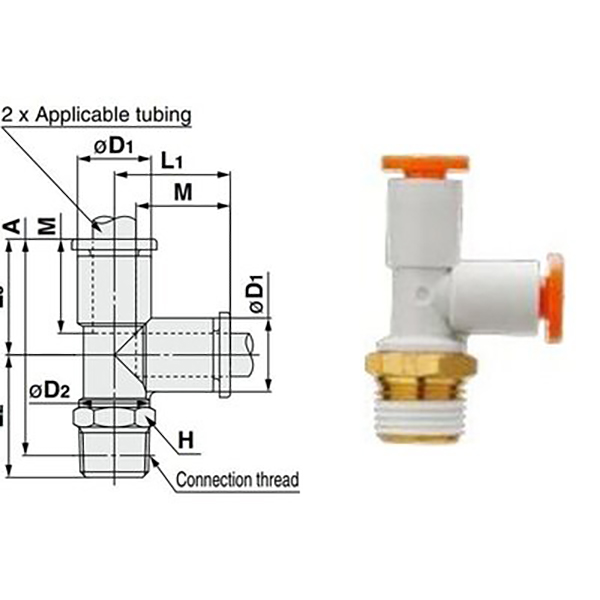

  4.2 Benang Paip Imperial (R1/8 ~ R1/2, Piawaian Industri)

5. Spesifikasi Teknikal Am (Piawaian Siri KQ2)

6. Perbandingan Pemilihan: KQ2Y vs KQ2D vs KQ2T

7. Garis Panduan Pemilihan & Pemasangan

  Panduan Pemilihan

     • Cawangan dari injap solenoid / port benang lelaki silinder → KQ2Y (cth. KQ2Y06-01AS)

     • Pemisahan 1-ke-2 dalam tiub pertengahan, keperluan hingar rendah → KQ2D

     • Pemisahan sudut kanan standard, projek sensitif kos → KQ2T

  Nota Pemasangan

     • Potong tiub rata tanpa burr. Masukkan tiub sepenuhnya sehingga anda mendengar bunyi klik untuk mengelakkan kebocoran udara.

     • Jenis A (gasket) boleh dibongkar berulang kali; Jenis S (sealant pra-bersalut) memerlukan pengedap semula selepas dibongkar.

     • Untuk aplikasi vakum, pilih Jenis A dengan pengedap NBR untuk mengekalkan tahap vakum yang stabil.

8. Aplikasi Biasa

     • Cawangan alur keluar injap solenoid: KQ2Y06-01AS dipasang pada port R1/8 injap solenoid 5/2 hala untuk membekalkan dua silinder udara.

     • Kawalan silinder disegerakkan: KQ2Y08-02AS pada port berulir R1/4 utama untuk berpecah kepada dua tiub φ8 untuk penggerak segerak dwi silinder.

     • Pengubahsuaian litar vakum: Cawangan dari port benang utama penjana vakum kepada cawan sedutan vakum, mudah untuk penyelenggaraan dan pengubahsuaian.
