Siri KQ2X / KQ2XD Mengurangkan Pemasangan Tekan Masuk Berbilang Arah

Siri SOLH KQ2X / KQ2XD Mengurangkan Y & Pemasangan Tekan Masuk Berbilang Arah | Pemisah Pneumatik Setara SMC

Jenama: SOLH oleh Richge Technology | Penggantian SMC KQ2X / KQ2XD Mengurangkan Y & Pemisah Tekan Masuk 4 Hala

1. Gambaran Keseluruhan Produk

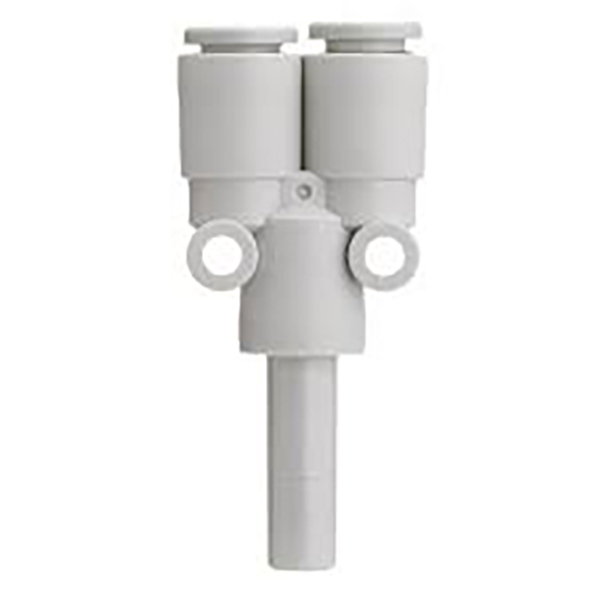

Siri KQ2X: Mengurangkan Pemisah Jenis-Y, 1 Dalam 2 Keluar

     KQ2X ialah pemasangan tolak masuk pengurangan berbentuk Y 1-ke-2. Port ② ialah port batang tunggal; Port ① terdiri daripada dua port tekan masuk yang sama. Ia membahagikan satu aliran udara masuk kepada dua keluaran berdiameter sama dengan saiz tiub masuk & keluar yang berbeza, merealisasikan percabangan pengurangan & saluran paip untuk litar pneumatik dan pengedaran talian vakum.

     Bahan: Badan plastik PBT, cincin pengedap NBR. Serasi dengan tiub pneumatik PU / PA. Pemasangan tolak untuk menyambung pantas, tiada pita PTFE diperlukan.

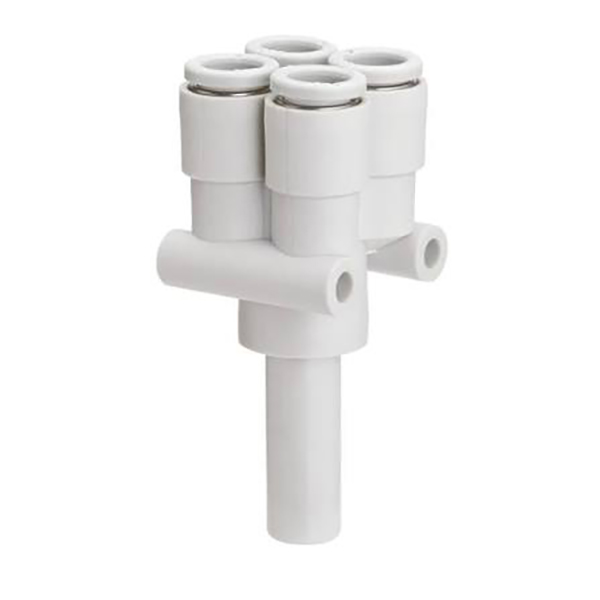

Siri KQ2XD: Pemisah 4 Hala Jenis Silang, 1 Dalam 4 Keluar

     KQ2XD ialah pemasangan tolak masuk berbilang port pengurangan 1-ke-4. Port ② ialah port batang tunggal; Port ① menyediakan empat port tekan masuk yang sama. Ia membelah satu bekalan udara kepada empat cawangan sama diameter dengan reka bentuk yang mengurangkan, menjimatkan ruang pelekap. Ideal untuk vakum miniatur berbilang stesen atau pengedaran pneumatik.

Bahan yang sama seperti KQ2X: Badan PBT + pengedap NBR, struktur tolak masuk, serasi dengan tiub udara PU dan nilon.

2. Penjelasan Kod Model

Siri KQ2X

  Format: KQ2XXX-XX
     Dua digit pertama: OD tiub dua port cawangan (Port ①)
     Dua digit terakhir: Batang diameter luar port masuk utama (Port ②)
     Contoh: KQ2X04-06 → Port ①: dua × Φ4 port tekan masuk; Pelabuhan ②: Φ6 batang

Siri KQ2XD

   Format: KQ2XDXX-XX
     Dua digit pertama: OD tiub empat port cawangan (Port ①)
     Dua digit terakhir: Batang diameter luar port masuk utama (Port ②)
     Contoh: KQ2XD04-06 → Empat × Φ4 port di Port ①; Pelabuhan ②: Φ6 batang

3. Spesifikasi Teknikal Utama & Panduan Pemasangan

Arahan Pemasangan

     • Potong tiub segi empat tepat dan menegak, masukkan sepenuhnya ke dalam pemasangan sehingga terduduk.

     • Untuk mengeluarkan tiub: gelang pelepas tekan dahulu, kemudian tarik tiub keluar.

Panduan Pembezaan

     • KQ2X: 1 salur masuk, 2 salur keluar (pemecah 2 hala jenis Y)

     • KQ2XD: 1 salur masuk, 4 salur keluar (pembahagi 4 hala silang)

Senario Aplikasi

     • Pengagihan litar vakum untuk berbilang cawan sedutan dalam automasi

     • Cawangan pneumatik untuk jig kecil, 3C & peralatan pembungkusan

     • Manifold padat untuk modul vakum mini berbilang stesen

     • Pemisahan saluran udara efektor hujung robotik dengan jejak yang dikurangkan
