Jenama: SOLH oleh Richge Technology | Siku Satu Sentuhan Jenis L Lanjutan KQ2W
 |
 |
 |

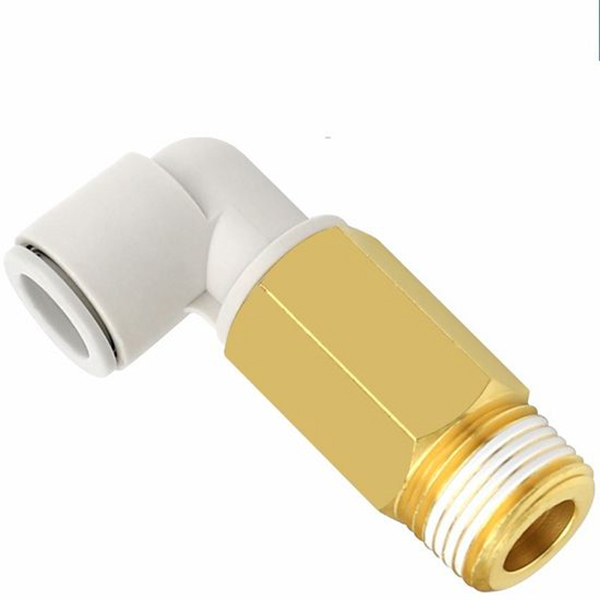

Siri KQ2W ialah siku tolak masuk batang lanjutan jenis L dalam keluarga pemasangan pneumatik SOLH KQ2. 90° pembinaan sudut kanan. Satu hujung benang jantan (benang tirus R imperial / benang halus metrik M), hujung satu lagi untuk sisipan tiub pneumatik PU/PA. Siri ini juga termasuk versi lanjutan tidak mengurangkan KQ2Wxx-99, kedua-dua hujung untuk sambungan tiub untuk memanjangkan saluran paip dan mengelakkan halangan.
Kelebihan Teras: Reka bentuk batang lanjutan menyelesaikan kekangan ruang pemasangan dan gangguan mekanikal. Struktur satu sentuhan, pemasukan & penyingkiran tiub tanpa alat. Badan plastik + bahagian berulir tembaga, anti-penuaan, serasi dengan litar pneumatik dan vakum. Pengganti import langsung untuk siri SMC KQ2W untuk projek luar negara.
Format: KQ2W □□ - □□S
KQ2W: Kod siri untuk siku lanjutan jenis L
□□: Diameter luar tiub ΦD (02=2mm,23=3.2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)
Akhiran:01S02S/03S/04S: Benang lelaki Imperial R (1/8",1/4",3/8",1/2")
M3GM5: Benang lelaki metrik M3×0.5 / M5×0.8
-99: Versi lanjutan tidak mengurangkan, kedua-dua hujung sambungan tiub berdiameter sama, tiada benang
|
item |
Parameter |
|
Bahan Badan |
Plastik kejuruteraan PBT, rintangan hentaman tinggi |
|
Bahagian Benang |
Loyang dengan penyaduran nikel untuk pencegahan karat |
|
Bahan Meterai |
Getah nitril NBR |
|
Tiub Serasi |
Tiub PU, tiub pneumatik nilon PA |
|
Tekanan Kerja |
0~1.0MPa, terpakai untuk vakum |
|
Suhu Operasi |
-20℃ ~ +60℃ |
|
Kaedah Sambungan |
Tekan masuk; gelang pelepas akhbar untuk memasukkan atau menanggalkan tiub |

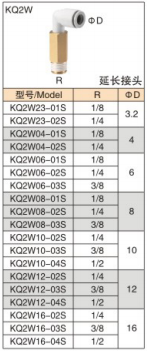

4.1 Versi Benang Imperial R (Benang Lelaki Loyang)
|
Model |
Benang Lelaki R |
Tiub ΦD |
|
KQ2W23-01S |
R1/8 |
3.2 |
|
KQ2W23-02S |
R1/4 |
3.2 |
|
KQ2W04-01S |
R1/8 |
4 |
|
KQ2W04-02S |
R1/4 |
4 |
|
KQ2W06-01S |
R1/8 |
6 |
|
KQ2W06-02S |
R1/4 |
6 |
|
KQ2W06-03S |
R3/8 |
6 |
|
KQ2W08-01S |
R1/8 |
8 |
|
KQ2W08-02S |
R1/4 |
8 |
|
KQ2W08-03S |
R3/8 |
8 |
|
KQ2W10-02S |
R1/4 |
10 |
|
KQ2W10-03S |
R3/8 |
10 |
|
KQ2W10-04S |
R1/2 |
10 |
|
KQ2W12-02S |
R1/4 |
12 |
|
KQ2W12-03S |
R3/8 |
12 |
|
KQ2W12-04S |
R1/2 |
12 |
|
KQ2W16-02S |
R1/4 |
16 |
|
KQ2W16-03S |
R3/8 |
16 |
|
KQ2W16-04S |
R1/2 |
16 |

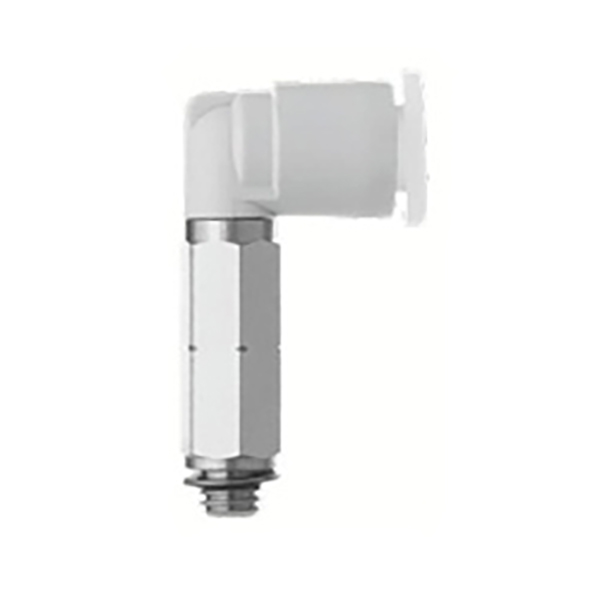

4.2 Versi Benang M Metrik
|
Model |
Benang Lelaki |
Tiub ΦD |
|
KQ2W02-M3G |
M3×0.5 |
2 |
|
KQ2W02-M5 |
M5×0.8 |
2 |
|
KQ2W23-M3G |
M3×0.5 |
3.2 |
|
KQ2W23-M5 |
M5×0.8 |
3.2 |
|
KQ2W04-M3G |
M3×0.5 |
4 |
|
KQ2W04-M5 |
M5×0.8 |
4 |
|
KQ2W06-M5 |
M5×0.8 |
6 |

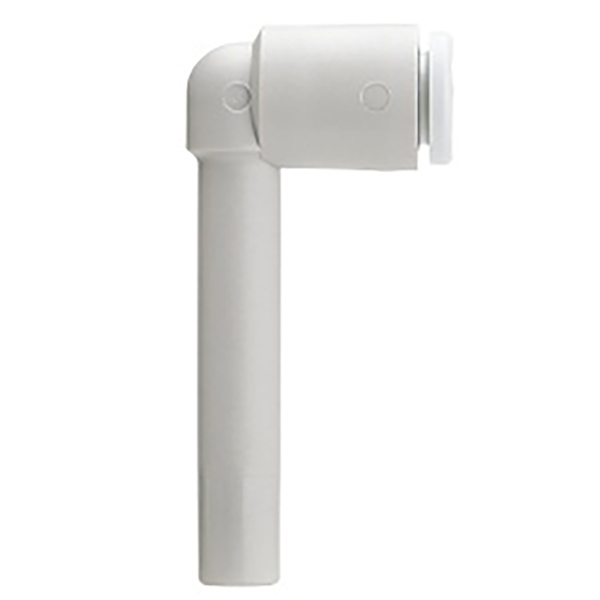

4.3 Versi Lanjutan Tidak Mengurangkan (Tiub ke Tiub, Tiada Benang)
|
Model |
Pelabuhan 1 ΦD |
Pelabuhan 2 ΦD |
|
KQ2W23-99 |
3.2 |
3.2 |
|
KQ2W04-99 |
4 |
4 |
|
KQ2W06-99 |
6 |
6 |
|
KQ2W08-99 |
8 |
8 |
|
KQ2W10-99 |
10 |
10 |
|
KQ2W12-99 |
12 |
12 |
• Elakkan gangguan mekanikal untuk silinder, penjana vakum dan injap solenoid; memanjangkan & mengubah hala arah saluran paip
• Penghalaan tiub lanjutan 90° untuk litar cawan sedutan vakum robotik dalam talian automasi padat
• Penggantian langsung untuk SMC KQ2W asal, penggantian import untuk pengurangan kos
• Potong tiub secara menegak dan rata, masukkan sepenuhnya ke bawah untuk menjamin pengedap.
• Pita PTFE boleh dibalut pada benang; jangan terlalu ketatkan benang untuk mengelakkan keretakan pada badan yang sesuai.
• Penyingkiran tiub: tekan cincin pelepas putih dan tarik tiub ke luar serentak.
