Kelengkapan Tekan Masuk Pneumatik Siri KQ2V

Kelengkapan Cawangan L Tekan Masuk Pneumatik Siri SOLH KQ2V | SMC KQ2V Setaraf

Jenama: SOLH oleh Richge Technology | Keluarga Penyambung L Pneumatik Satu Sentuhan KQ2V

1. Gambaran Keseluruhan Produk

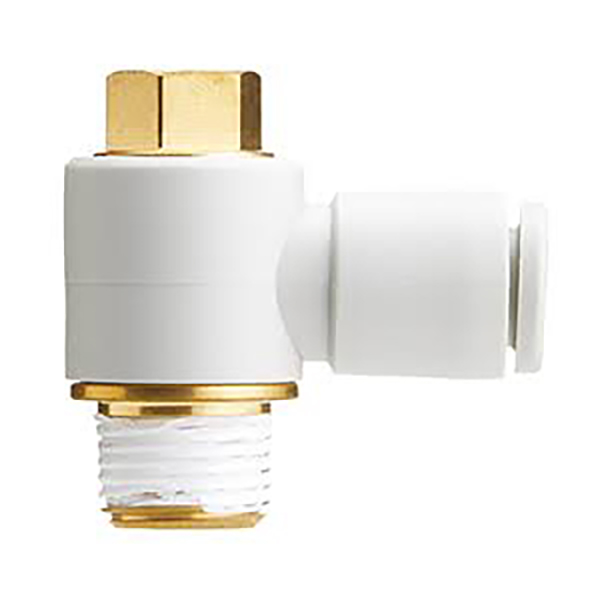

     Siri SOLH KQ2V ialah kelengkapan pneumatik tolak masuk jenis L benang lelaki dengan pelbagai varian cawangan. Direka untuk pengedaran sumber udara dan perubahan arah saluran paip dalam litar pneumatik. Boleh ditukar ganti sepenuhnya dengan siri SMC KQ2V. Dibina dengan badan plastik kejuruteraan putih dan benang loyang bersalut nikel. Pemasangan cepat tanpa pelekat. Serasi dengan tiub pneumatik PU & PA. Digunakan secara meluas dalam jentera automasi, pemilihan & tempat vakum, dan sistem paip silinder.

  Lima submodel untuk keperluan susun atur yang berbeza:

     KQ2V: Salur keluar tunggal jenis L standard, pelekap heks luaran, 1-dalam 1-keluar

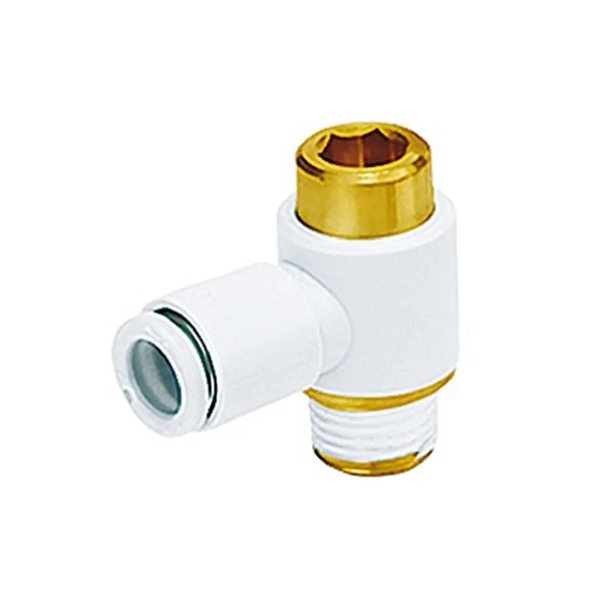

     KQ2VS: Alur keluar tunggal jenis L standard, pemasangan soket hex dalaman, 1-dalam 1-keluar

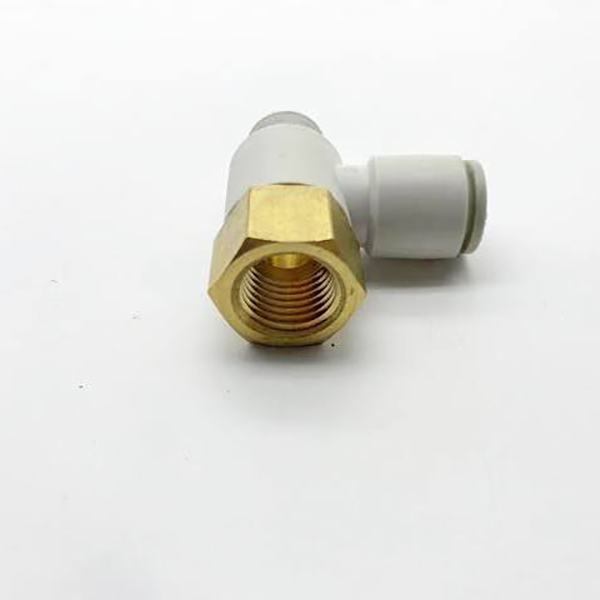

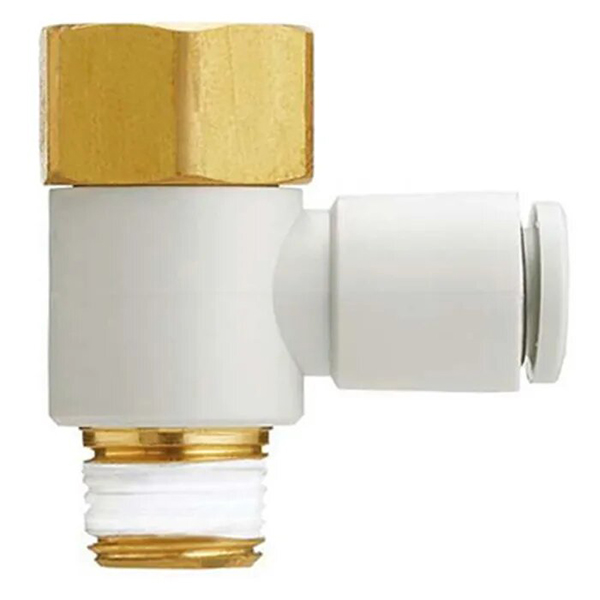

     KQ2VF: Pemasangan L boleh bertingkat, benang R lelaki + benang Rc perempuan, sambungan siri tersedia, 1-dalam 1-keluar

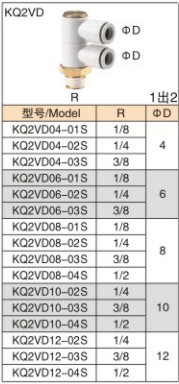

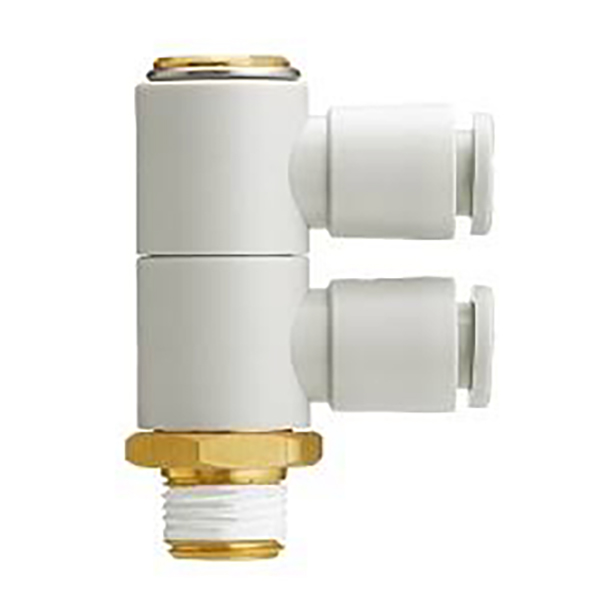

    KQ2VD: Pemasangan cawangan menegak 1-ke-2, satu salur masuk benang lelaki, dua alur keluar hos yang sama diameter

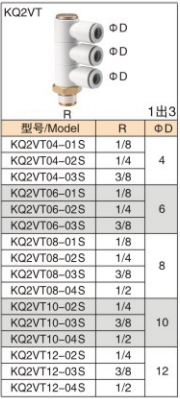

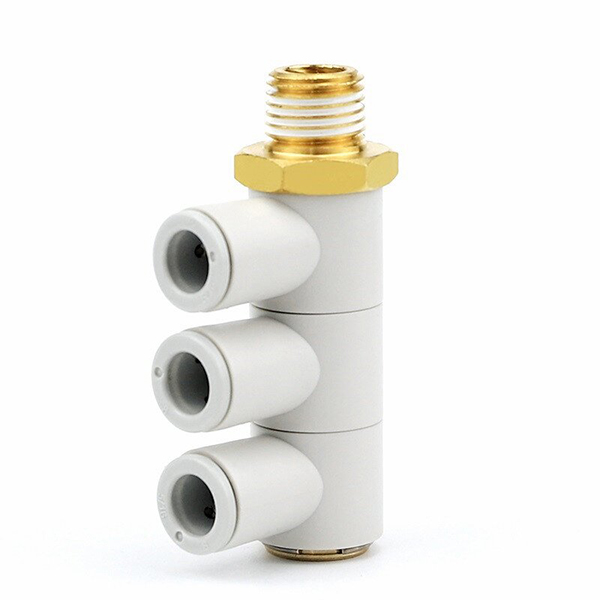

     KQ2VT: Pemasangan cawangan menegak 1-ke-3, satu salur masuk benang lelaki, tiga alur keluar hos yang sama diameter

2. Penjelasan Kod Model

  Contoh: KQ2VD04-01S

      KQ2V = Kod asas siri

      D  T / S / F = Akhiran struktur

     D: 1-ke-2 cawangan menegak

     T: 1 hingga 3 cawangan menegak

     S: Dalaman hex L siku

      F: Siku L boleh bertumpuk

     Tiada akhiran: Hex luaran standard L siku

     04 = Diameter luar tiub ΦD: 4mm

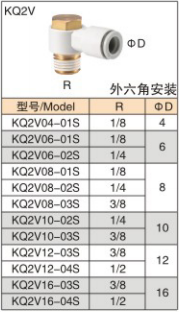

     01S = Benang lelaki R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0.8

3. Jadual Ringkasan Spesifikasi

4. Bahan & Keadaan Operasi

5. Ciri-ciri Submodel

     • KQ2V (Siku Hex L Luaran): Siku L standard dengan hujung benang heks luaran untuk mengetatkan sepana. Jenis asas yang paling banyak digunakan, menyokong tiub saiz besar maksimum Φ16.

     • KQ2VS (Siku Hex L Dalaman): Hex dalaman kaunterbore pada port benang. Direka untuk ruang pemasangan sempit terkurung. Varian benang kecil M5 sepadan dengan silinder kecil.

     • KQ2VF (Siku L Boleh Lancar): Dilengkapi dengan benang R lelaki dan benang Rc perempuan. Kelengkapan berbilang boleh disambung secara bersiri untuk percabangan berbilang laluan, mengurangkan keperluan untuk blok manifold.

     • KQ2VD (Cawangan 1-ke-2 Menegak): Salur masuk udara berulir tunggal, berpecah secara menegak kepada dua saluran keluar tiub yang sama. Pengagihan udara 1-dalam-2-keluar padat, mengurangkan jumlah kiraan pemasangan.

     • KQ2VT (Cawangan 1 hingga 3 Menegak): Salur masuk udara berulir tunggal, berpecah secara menegak kepada tiga saluran keluar tiub yang sama. Manifold udara mini, biasanya digunakan untuk pengedaran udara berbilang sedutan-cup dalam automasi.

6. Arahan Pemasangan

     •  Potong hujung tiub berserenjang dan rata. Masukkan tiub terus ke dalam pemasangan sehingga anda mendengar "klik" untuk mengesahkan penguncian.

     •  Pembuangan tiub: Tekan kolar pelepas putih pada pemasangan dan tarik tiub ke luar secara serentak.

     •  Balut pita PTFE pada benang. Ketatkan hanya pada bahagian hex; jangan sekali-kali menggunakan tork pada badan plastik untuk mengelakkan keretakan.

     •  Untuk siri KQ2VF dalam sambungan bersiri, pastikan pengedap benang yang betul untuk mengelakkan kebocoran udara.

7. Senario Aplikasi

     • Jentera automasi

     • Sistem cawan sedutan vakum robotik

     • Pengagihan sumber udara untuk silinder pneumatik

     • Litar pneumatik pada barisan pengeluaran

     • Jentera pembungkusan & litar udara lekapan ujian
