Kelengkapan Tekan Masuk Berbilang Port Siri KQ2U / KQ2UD

SOLH KQ2U / KQ2UD Siri Y-Jenis Kelengkapan Tekan Masuk Berbilang Port | Penyambung Manifold Pneumatik

Jenama: SOLH oleh Richge Technology | SMC KQ2U / KQ2UD Setara Y Multi-outlet Pemasangan Satu Sentuhan

1. Gambaran Keseluruhan Produk

     KQ2U ialah pembahagi tekan masuk 1-dalam 2-keluar jenis-Y; KQ2UD ialah manifold tekan masuk 1-dalam 4-keluar jenis-Y. Kedua-duanya tergolong dalam siri pemasangan satu sentuhan pneumatik SOLH KQ2. Dibina dengan badan PBT dan benang lelaki tembaga bersalut nikel. Palam dan main terus untuk tiub udara PU, pita PTFE tidak diperlukan. Direka untuk pemisahan litar udara 1-ke-2 / 1-ke-4, boleh ditukar ganti sepenuhnya dengan SMC KQ2U / KQ2UD. Diguna pakai secara meluas dalam peralatan automasi, cawan sedutan vakum dan pengedaran udara penggerak pneumatik.

     KQ2U: 1 salur masuk, 2 salur keluar (bentuk Y 1 hingga 2 belah)
     KQ2UD: 1 salur masuk, 4 salur keluar (bentuk Y 1 hingga 4 belah)

2. Peraturan Penamaan Model

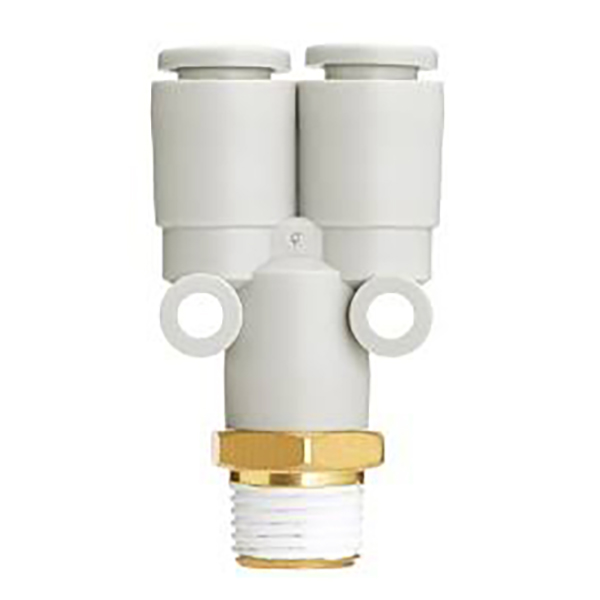

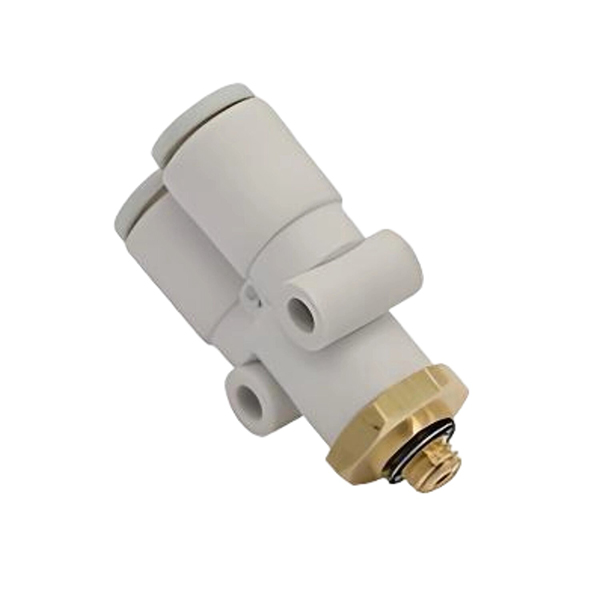

2.1 KQ2U (pembahagi Y 1 dalam 2 keluar)

  1.Benang lelaki versi KQ2Uxx-xxS Contoh: KQ2U06-02S
     KQ2U: Pemasangan 1-dalam 2-keluar jenis-Y
     06: OD tiub port alur keluar Φ6mm
     02S: Benang tirus lelaki R1/4 (S = Benang lelaki tirus R)
     Kod benang: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

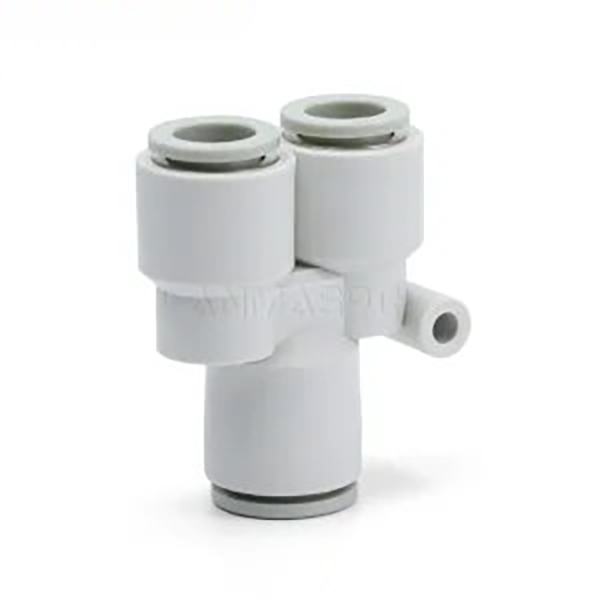

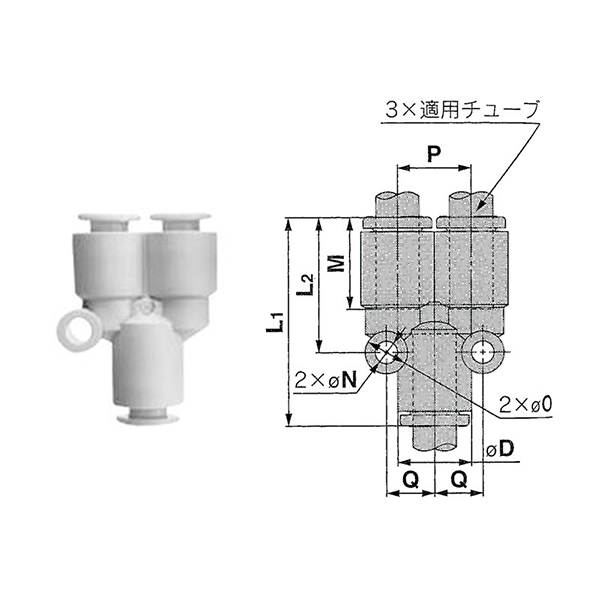

  2. Versi tiub sama diameter lurus KQ2Uxx-00 Contoh: KQ2U08-00
     Salur masuk dan dua alur keluar berkongsi tiub OD yang sama, semuanya Φ8mm

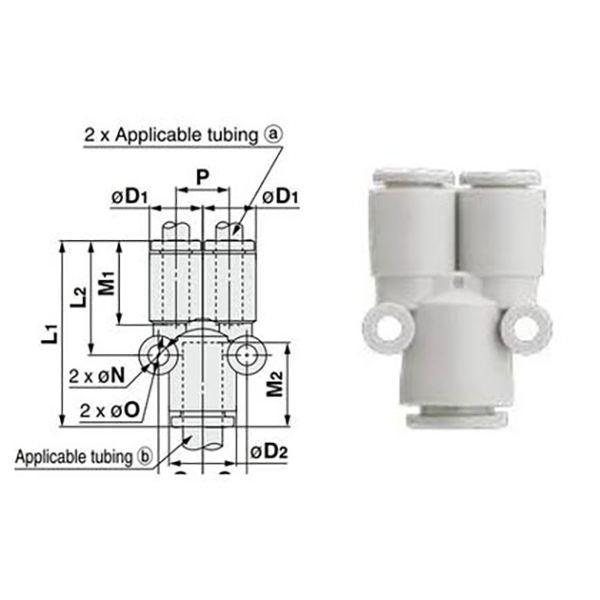

  3. Versi pengurangan lurus KQ2Uxx-yy Contoh: KQ2U04-06
     Dua cawangan Φ4; salur masuk utama Φ6, diameter berbeza mengurangkan perpecahan

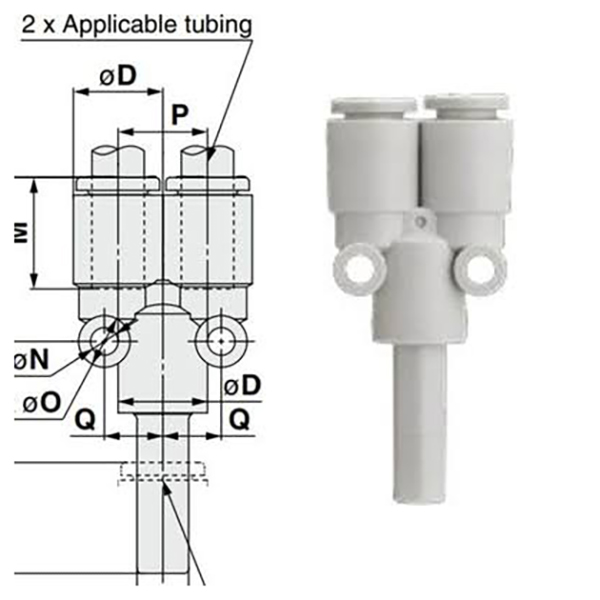

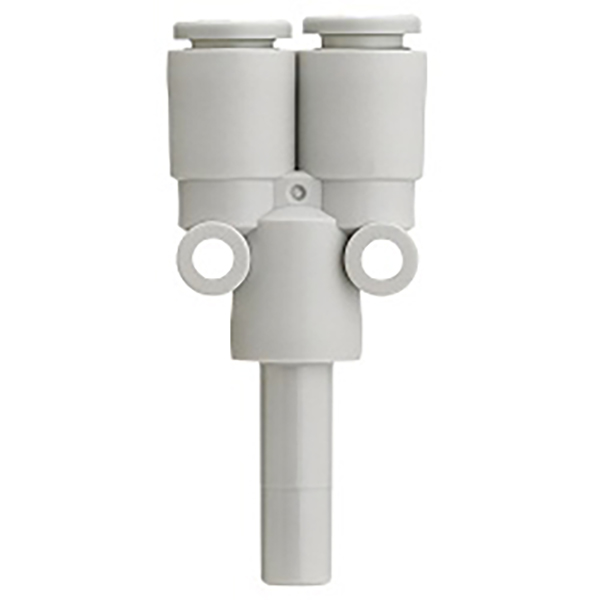

 4. Palam berduri versi KQ2Uxx-99
     Batang plag tegar plastik di bahagian bawah, dimasukkan ke dalam port tolak masuk wanita untuk belahan 1 masuk 2 keluar

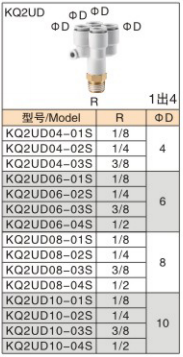

2.2 KQ2UD (manifold Y 1 dalam 4 keluar)

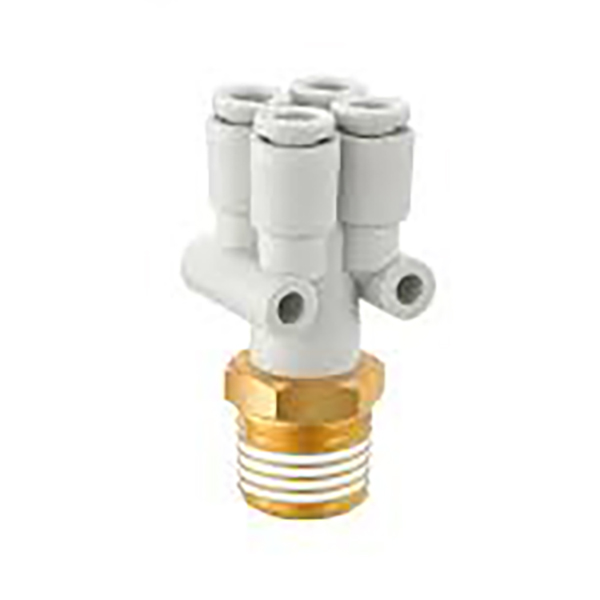

  1. Versi benang lelaki KQ2UDxx-xxS Contoh: KQ2UD08-03S
     Salur masuk benang lelaki R38, empat alur keluar untuk tiub Φ8

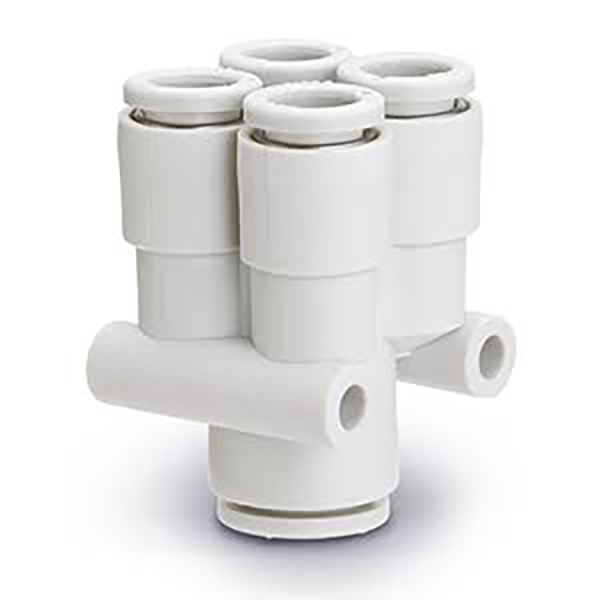

  2. Mengurangkan versi tiub KQ2UDxx-yy Contoh: KQ2UD04-06
     Empat alur keluar Φ4, salur masuk utama Φ6, pengedaran pengurangan berbilang port

3. Jadual Ringkasan Spesifikasi

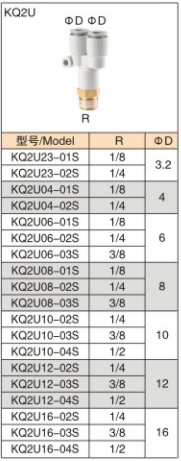

3.1 KQ2U (pemecah Y 1 dalam 2 keluar)

3.2 KQ2UD (manifold Y 1 dalam 4 keluar)

4. Spesifikasi Teknikal Am

5. Ciri-ciri Produk

     • Perhimpunan Tekan Masuk Pantas: Tiub dimasukkan untuk pengedap segera. Tekan kolar pelepas putih untuk mengeluarkan tiub, meningkatkan kecekapan pemasangan.

     • Pengagihan Udara berbilang laluan: KQ2U untuk pemisahan 1-ke-2, KQ2UD untuk pemisahan 1-ke-4. Pengedaran sumber udara berpusat untuk memudahkan penghalaan udara.

     • Mengurangkan Pilihan Tersedia: Versi diameter yang sama dan mengecil untuk sambungan saiz tiub yang berbeza.

     • Pengedap Benang Boleh Dipercayai: Benang lelaki tembaga bersalut nikel dengan rintangan kakisan yang tinggi dan kekuatan mekanikal.

     • Saiz padat: Jejak kecil untuk ruang pelekap terkurung, digunakan secara meluas dalam manipulator, jig dan modul cawan sedutan.

6. Aplikasi Biasa

     • Pemisahan susunan cawan vakum (beberapa cawan sedutan berkongsi sumber vakum tunggal)

     • Bekalan udara berbilang silinder untuk lekapan automasi

     • Litar pneumatik untuk jentera pembungkusan, peralatan 3C & mesin pengacuan suntikan

     • Pemisahan saluran udara untuk pemeriksaan pneumatik dan jig ujian

7. Nota Pemasangan

     • Potong tiub secara berserenjang tanpa burr; burr boleh mencalar cincin pengedap dan menyebabkan kebocoran udara.

     • Tolak tiub sepenuhnya ke bawah dan sahkan lepaskan tiub kunci kolar dengan selamat.

     • Bukan untuk air, minyak atau cecair menghakis yang kuat. Hanya untuk perkhidmatan udara termampat dan vakum.

     • Elakkan lenturan berulang pada akar sendi untuk mengelakkan plastik retak.
