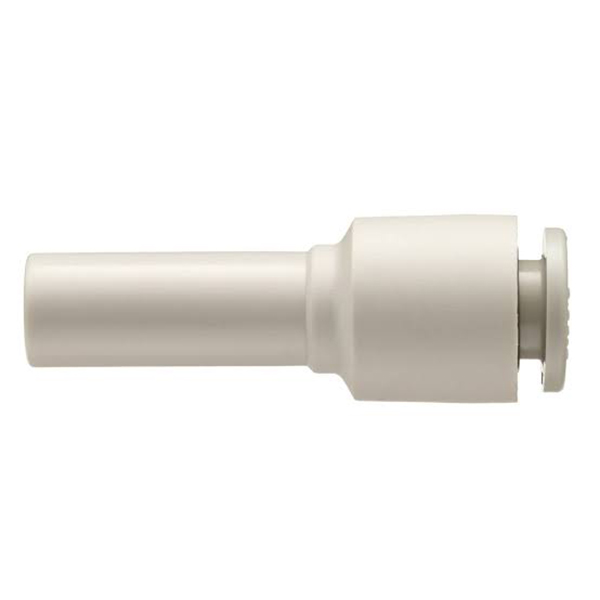

KQ2R Push Fit Female End Cap Plastik

SOLH KQ2R Series Reducer Pemasangan Tekan Masuk Lurus | Pengganding Tiub Diameter Berbeza

Jenama: SOLH oleh Richge Technology | SMC KQ2R Equivalent Reducing Straight One-Touch Pneumatic Fitting

1. Gambaran Keseluruhan Produk

     KQ2R ialah pemasangan tolak masuk lurus yang mengurangkan dalam siri KQ2, juga dikenali sebagai pengganding tiub berdiameter berbeza. Ia direka khas untuk sambungan sebaris dua tiub udara dengan diameter luar yang berbeza, salah satu aksesori pengurangan yang paling biasa digunakan dalam sistem pneumatik.

2. Penjelasan Model & Struktur

  Contoh model: KQ2R06-08
     KQ2: SMC generasi ke-2 siri pemasangan satu sentuhan
     R: Reducer, mengurangkan struktur lurus
     06: Tiub diameter luar port ① (mm, Φ6mm)
     08: Tiub diameter luar port ② (mm, Φ8mm)

  Ciri-ciri Struktur

     • Kedua-dua hujung mengguna pakai port satu sentuhan KQ2 standard; satu hujung untuk tiub OD kecil dan satu lagi untuk tiub OD besar dengan saluran aliran dalaman yang lurus, merealisasikan sambungan sebaris untuk tiub berdiameter berbeza.

     • Peralihan tirus licin di dalam saluran, penurunan tekanan yang lebih rendah berbanding pemasangan berpecah (pemasangan lurus + pengurang berasingan). Ideal untuk litar pneumatik sensitif aliran & penurunan tekanan.

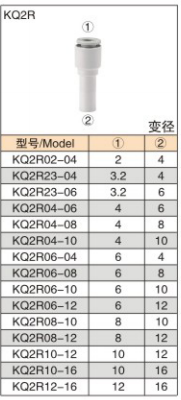

3. Jadual Spesifikasi Penuh

4. Spesifikasi Teknikal Am (Selaras dengan siri KQ2 penuh)

5. Garis Panduan Pemilihan & Operasi

   Peraturan pemilihan: Pilih KQ2R untuk sambungan sebaris dua tiub OD berbeza, tiada kelengkapan gabungan tambahan diperlukan.

     • Hujung tiub mesti dipotong rata dan bebas burr. Masukkan tiub sepenuhnya sehingga bunyi "klik" terdengar untuk mengelakkan kebocoran udara.

     • Untuk penyingkiran: tekan kolar pelepas pada port dan tarik tiub ke luar; jangan tarik dengan kekerasan.

     • Penurunan tekanan meningkat dengan perbezaan diameter yang lebih besar. Lebih suka model dengan perbezaan diameter kecil di bawah keadaan aliran tinggi.

6. Senario Aplikasi Biasa

     • Peralihan diameter tiub: Tukar tiub Φ8 utama kepada tiub Φ6 melalui KQ2R06-08 untuk memadankan silinder berlainan saiz tanpa penyesuai tambahan.

     • Pengubahsuaian mesin: Sambungkan tiub Φ6 peralatan lama dengan tiub Φ8 mesin baharu untuk keserasian, tiada penggantian tiub penuh diperlukan.

     • Sambungan litar vakum: Garis vakum berpasangan dengan diameter yang berbeza. Reka bentuk kebocoran rendah mengekalkan tahap vakum yang stabil.
