Jenama: SOLH oleh Richge Technology | SMC KQ2N Setara Batang Straight One-Touch Fitting
KQ2N ialah pemasangan pneumatik lurus gaya batang. Satu hujung adalah benang atau batang lelaki, hujung yang satu lagi menerima tiub udara PU/PA. Ia adalah pengganti langsung untuk kelengkapan satu sentuhan siri SMC KQ2N. Digunakan secara meluas dalam litar pneumatik dan saluran paip vakum. Pemasangan tanpa alat, hanya tekan kolar pelepas untuk memasukkan atau mengeluarkan tiub dengan cepat.
Empat jenis struktur tersedia:
Jenis batang benang lelaki (benang M: M5)
Jenis batang benang lelaki (Benang R tirus Imperial: 1/8,1/4,3/8)
• Batang sama diameter lurus (akhiran -99): kedua-dua hujung dengan batang OD yang sama
• Mengurangkan pemasangan lurus batang: dua batang dengan diameter luar berbeza untuk peralihan saiz
Contoh: KQ2N04-M5
• KQ2N: Kod siri, pemasangan lurus jenis batang
• 04: Tiub diameter luar Φ4mm pada sisi tekan masuk
• M5 / 01S / 02S: Spesifikasi benang lelaki
• -99: Pemasangan lurus batang diameter sama
• 04-06: Mengurangkan pemasangan batang, ①Φ4 → ②Φ6
|
Segmen Kod |
Penerangan |
|
KQ2N |
Kod siri: Pemasangan tolak masuk lurus jenis batang |
|
04/06/08/10/12/16 |
Diameter luar tiub ΦD (mm) |
|
M5 |
Benang lelaki metrik M5×0.8 |
|
01S/02S/03S |
Benang tirus Imperial R: R1/8, R1/4, R3/8 |
|
-99 |
Pemasangan lurus batang diameter sama, kedua-dua hujung OD sama |
|
Dwi digit cth.04-06 |
Mengurangkan pemasangan batang: ① OD salur masuk, ② OD alur keluar |
|
item |
Parameter |
|
Tiub Berkenaan |
Tiub poliuretana PU, tiub nilon PA |
|
Tekanan Operasi |
0~1.0MPa, serasi dengan litar tekanan negatif vakum |
|
Suhu Operasi |
0℃ ~ +60℃ |
|
Bahan Badan |
Badan plastik; Bahagian berulir tembaga bersalut nikel, tahan kakisan |
|
Prestasi Pengedap |
Pengedap benang yang sangat baik |
|
Kaedah Sambungan |
Tekan masuk; kolar pelepas tekan untuk menanggalkan tiub |

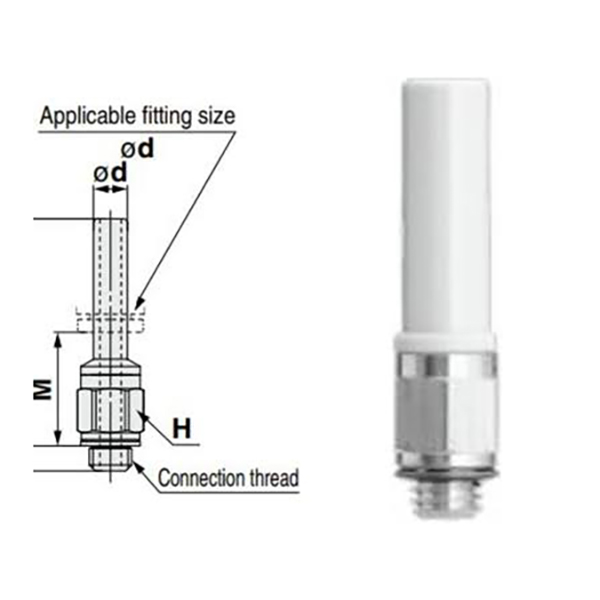

4.1 Metrik M Versi Benang Lelaki
|
Model |
Benang |
Tiub ΦD |
|
KQ2N04-M5 |
M5×0.8 |
Φ4 |
|
KQ2N06-M5 |
M5×0.8 |
Φ6 |

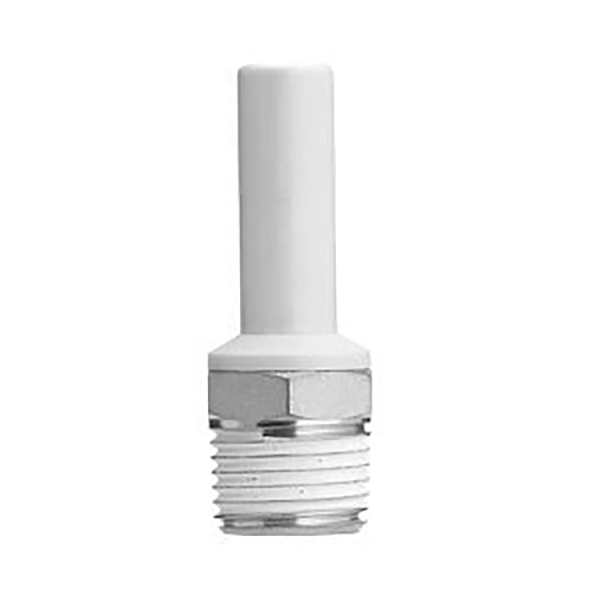

4.2 Versi Benang Lelaki Imperial R Tirus
|
Model |
Benang R |
Tiub ΦD |
|
KQ2N04-01S |
R1/8 |
Φ4 |
|
KQ2N06-01S |
R1/8 |
Φ6 |
|
KQ2N06-02S |
R1/4 |
Φ6 |
|
KQ2N08-02S |
R1/4 |
Φ8 |
|
KQ2N08-03S |
R3/8 |
Φ8 |
|
KQ2N10-03S |
R3/8 |
Φ10 |

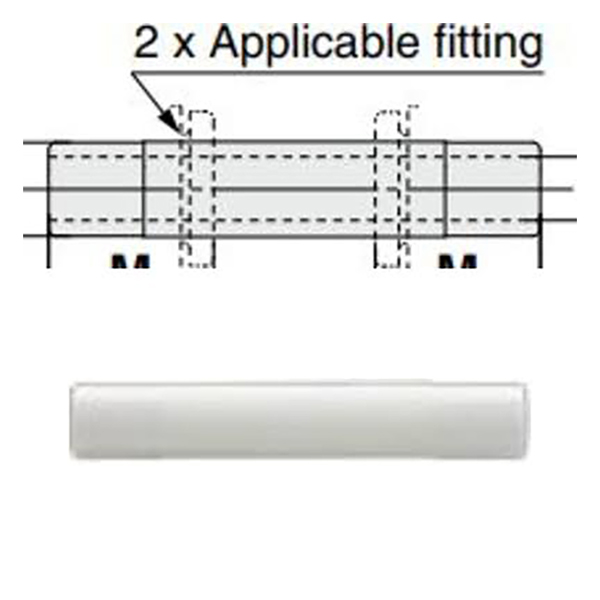

4.3 Batang Sama Diameter Lurus (Siri-99)
|
Model |
ΦD |
|
KQ2N04-99 |
Φ4 |
|
KQ2N06-99 |
Φ6 |
|
KQ2N08-99 |
Φ8 |
|
KQ2N10-99 |
Φ10 |
|
KQ2N12-99 |
Φ12 |
|
KQ2N16-99 |
Φ16 |

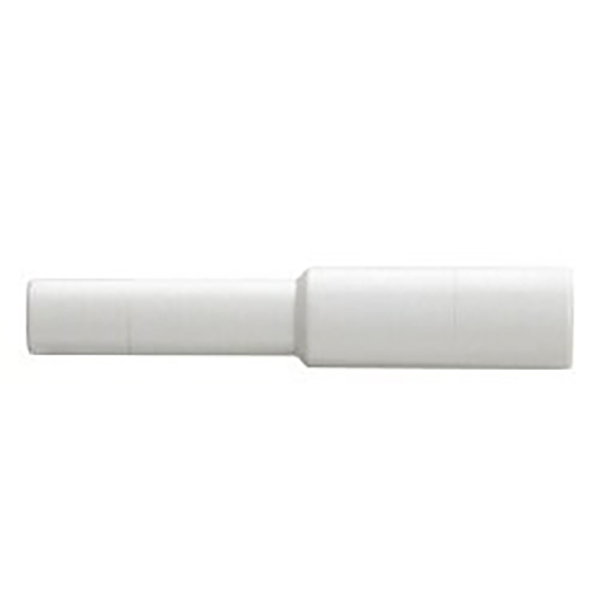

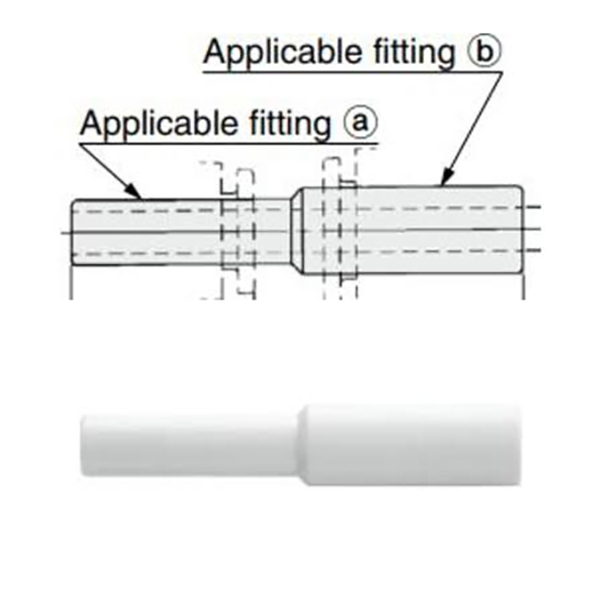

4.4 Mengurangkan Pemasangan Lurus Batang
|
Model |
① Batang OD |
② Batang OD |
|
KQ2N04-06 |
Φ4 |
Φ6 |
|
KQ2N06-08 |
Φ6 |
Φ8 |
|
KQ2N08-10 |
Φ8 |
Φ10 |
|
KQ2N10-12 |
Φ10 |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ16 |
Badan plastik dengan benang tembaga bersalut nikel untuk rintangan kakisan dan pengedap benang yang boleh dipercayai
• Serasi dengan tiub udara poliuretana PU dan tiub nilon PA
Tekanan kerja berkadar 0~1.0MPa, sesuai untuk litar tekanan negatif vakum
• Julat suhu operasi: 0 ℃ ~ + 60 ℃
• Perhimpunan mudah: pastikan hujung tiub lancar dan masukkan terus; tekan kolar pelepas hadapan untuk menarik keluar tiub untuk dibongkar
Jentera automasi, lengan robot, sistem penjerapan vakum, lekapan pneumatik, paip pemampat udara. Penggantian langsung untuk kelengkapan siri SMC KQ2N yang diimport.
