Pemasangan Tekan Masuk Kesatuan Bulkhead Siri KQ2E

SOLH KQ2E Siri Bulkhead Union Pemasangan Tekan Masuk | Penyambung Pneumatik Pemasangan Panel

Jenama: SOLH oleh Richge Technology | SMC KQ2E Equivalent Bulkhead Union Pneumatic One-Touch Fitting

1. Gambaran Keseluruhan Produk

     KQ2E ialah pemasangan kesatuan sekat dalam siri pemasangan satu sentuhan SOLH KQ2, boleh ditukar ganti sepenuhnya dengan SMC KQ2E. Pemasangan sekat panel yang biasa dinamakan, ia adalah komponen standard untuk penembusan talian pneumatik melalui panel peralatan dan sekatan. Ia menghubungkan litar udara dalaman dan luaran, menyokong pemasangan panel injap dan silinder, digunakan secara meluas dalam kabinet kawalan, kandang automasi dan sekatan bilik bersih.

2. Peraturan Penamaan Model

Contoh pecahan model:

  Sekat dwi-tiub standard: KQ2E06-00A
     KQ2: Pemasangan tolak masuk generasi ke-2 siri KQ2 (badan putih)
     E: Bulkhead Union, panel melalui struktur
     06: Diameter luar tiub φ6mm, kedua-dua hujung saiz tolak masuk sama
     00: Dua port tolak masuk (sekat tiub-ke-tiub)
     A: meterai NBR, jenis gasket untuk pemasangan berulang & pembongkaran

  Sekat kecil padat: KQ2E04-00J
     Akhiran J: Versi kompak miniatur, dimensi lebih kecil untuk panel nipis & peralatan kecil

  Benang perempuan ke sekat tiub: KQ2E06-02A
     02: Benang paip tirus wanita Rc14

  Makna penuh: φ6 port tekan masuk ↔ Penyambung sekat benang wanita Rc1/4

3. Tiga Jenis Struktur

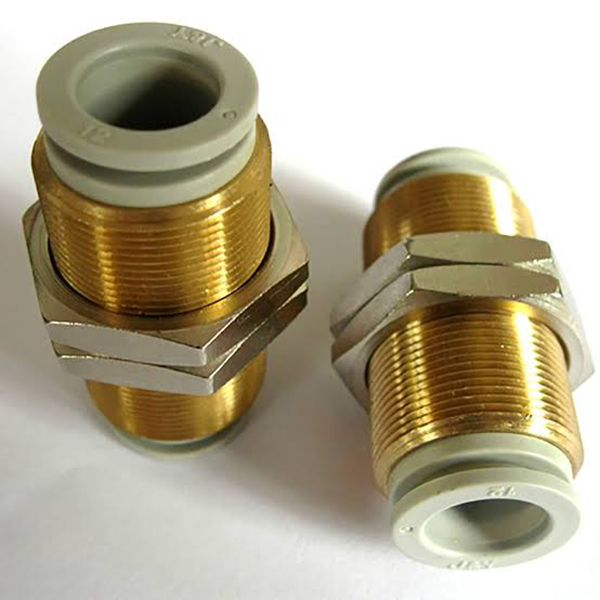

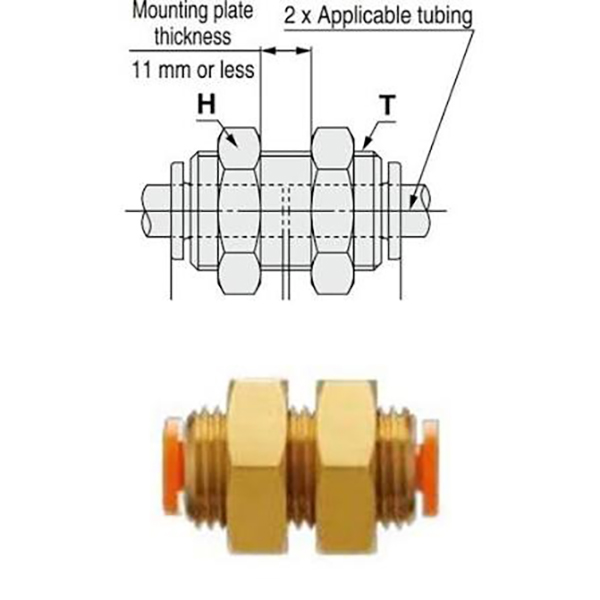

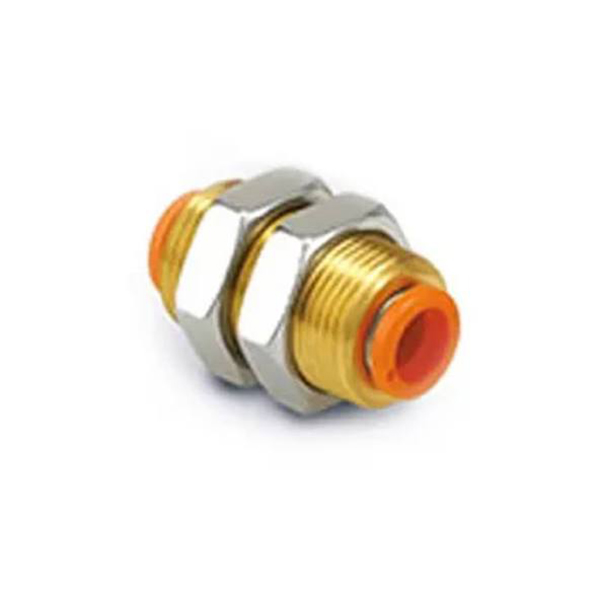

3.1 Kesatuan Kepala Pukal Dwi-Tiub Standard (KQ2EXX-00)

  Ciri-ciri struktur:

     • Kedua-dua hujung port tolak masuk sama diameter. Bahagian tengah dengan benang loyang bersalut nikel + nat kunci, diperbaiki selepas melalui panel

     • Saluran aliran lurus tanpa pengurangan diameter atau perubahan arah, penurunan tekanan minimum

     • Tiub udara pada kedua-dua belah panel boleh disambungkan terus tanpa penyesuai tambahan selepas pemasangan

3.2 Kesatuan Bulkhead Dwi-Tiub Mini Padat (KQ2EXX-00J)

  Ciri-ciri struktur:

     • Reka bentuk miniatur dioptimumkan untuk peralatan mikro dan panel nipis, panjang keseluruhan yang lebih pendek & diameter benang yang lebih kecil berbanding versi standard

     • Sesuai untuk panel nipis dan ruang pemasangan yang ketat, senario pendawaian padat

     • Parameter prestasi yang sama seperti model standard, hanya mengurangkan saiz fizikal

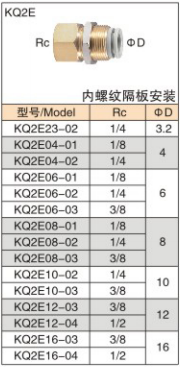

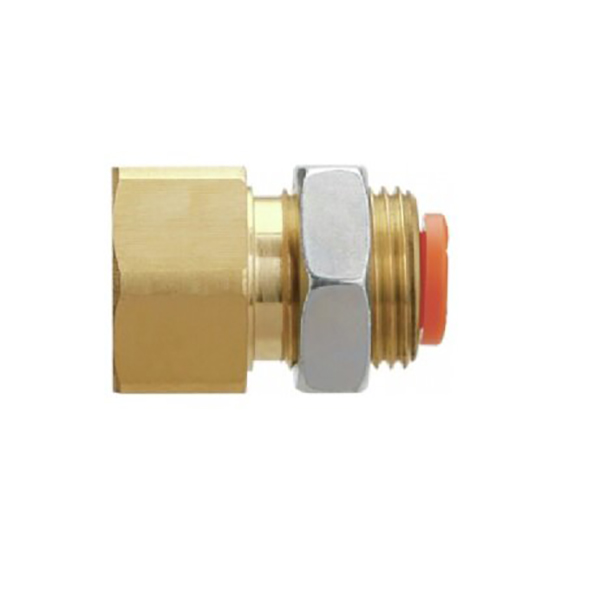

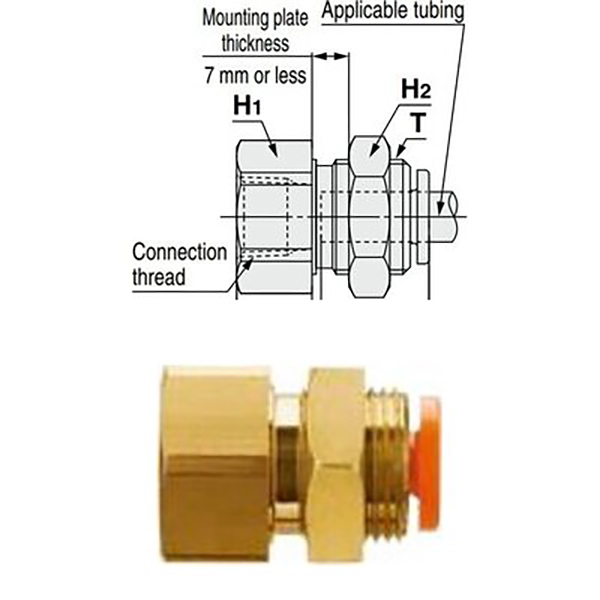

3.3 Benang Wanita ke Kesatuan Bulkhead Tiub (KQ2EXX-YY)

  Ciri-ciri struktur:

     • Satu hujung Rc benang wanita (sambungkan injap solenoid, silinder, pulau injap di dalam panel), satu lagi port tekan masuk hujung untuk tiub luaran

     • Didatangkan dengan bahagian berulir dan nat kunci untuk penembusan & penetapan panel. Realisasikan pemasangan: injap berulir dalaman + tiub udara luaran

     • Pelabuhan benang secara langsung memadankan injap berulir standard; hanya port tekan masuk terdedah panel luar untuk pendawaian kemas & anti-salah operasi

4. Spesifikasi Teknikal Am (Seluruh Siri)

5. Garis Panduan Pemilihan & Pemasangan

  Panduan Pemilihan

     • Tiub udara melalui kabinet kawalan / panel peralatan, tiub pada kedua-dua belah → KQ2EXX-00

     • Solenoid / silinder dipasang di dalam panel, tiub di luar → KQ2EXX-YY

     • Peralatan kecil / panel nipis, ruang sempit terhad → KQ2EXX-00J

  Nota Pemasangan

  1. Cadangan saiz lubang panel:
     •Tiub Φ4Φ6: Diameter lubang yang disyorkan Φ15mm
     •Tiub Φ8Φ10: Diameter lubang yang disyorkan Φ20mm
     •Tiub Φ12Φ16: Diameter lubang yang disyorkan Φ24mm

  2. Had ketebalan panel: Versi standard ≤7mm; versi J padat ≤5mm

  3. Penyediaan tiub: Potong tiub rata dan bebas burr. Masukkan sepenuhnya sehingga bunyi klik untuk mengelakkan kebocoran.

  4. Pengancing nat: Selamat dengan mengetatkan nat kunci yang dibekalkan selepas melalui panel; Pita PTFE tidak diperlukan untuk jenis A (pengedap gasket bersepadu).

  5. Aplikasi vakum: Pilih jenis A dengan pengedap NBR untuk pengekalan vakum yang stabil.

6. Perbandingan dengan Model Serupa

7. Aplikasi Biasa

     • Sekat kabinet kawalan: KQ2E06-00 mengeluarkan tiub dalaman daripada kabinet untuk menyambungkan silinder luaran, pendawaian yang kemas

     • Pemasangan panel injap solenoid: KQ2E06-01A untuk panel dalam injap, hanya port tekan masuk terdedah secara luaran, kemas dan anti-sentuh

     • Penembusan sekatan bilik bersih: Penembusan saluran udara tertutup antara bilik bersih dan peralatan tanpa merosakkan persekitaran bersih

     • Pendawaian padat untuk peralatan padat: KQ2E04-00J untuk panel nipis pada jentera kecil untuk menjimatkan ruang untuk susun atur berbilang litar
