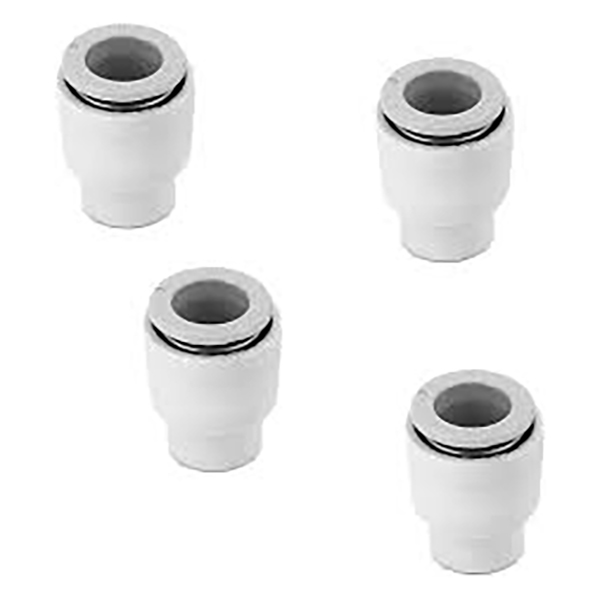

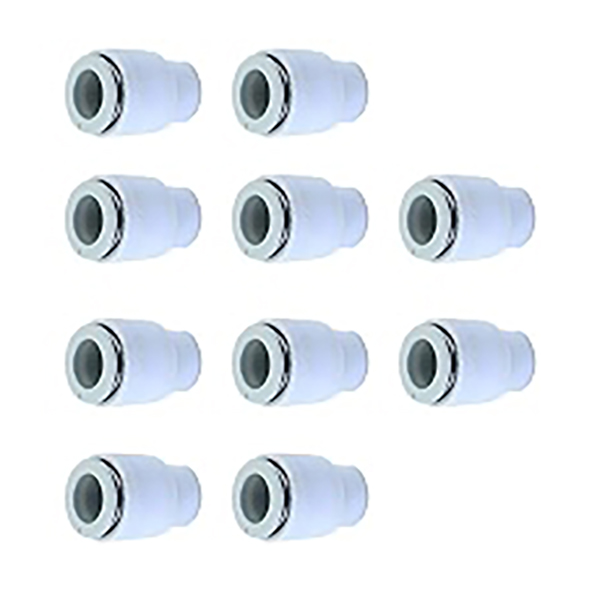

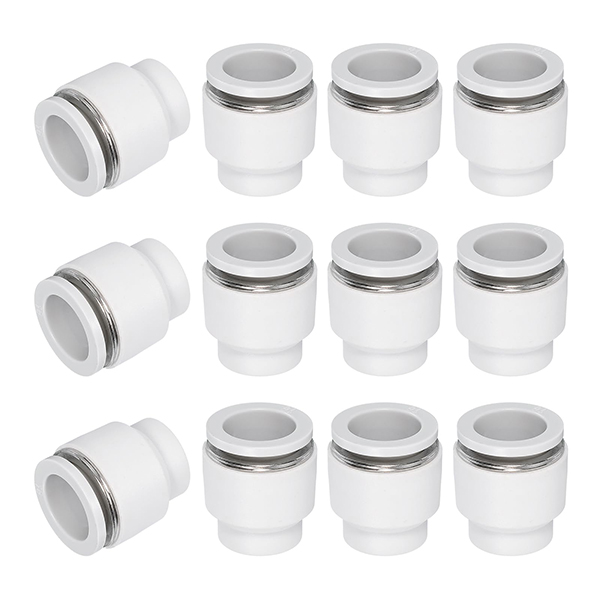

KQ2C Push Fit Female End Cap Plastik

Penutup Tekan Masuk Siri SOLH KQ2C | Palam Tiub Pneumatik untuk Kelengkapan Satu Sentuhan KQ2

Jenama: SOLH oleh Richge Technology | Palam Tiub Tekan Masuk Setara SMC KQ2C untuk Kelengkapan Siri KQ2

1. Gambaran Keseluruhan Produk

     KQ2C ialah penutup tekan masuk khusus (palam tiub) dipadankan dengan kelengkapan pneumatik siri SOLH KQ2. Ia direka untuk pengedap sementara port tiub udara tekan masuk yang tidak digunakan untuk menutup litar udara dengan cepat, aksesori penting untuk pentauliahan sistem pneumatik dan penyelenggaraan pelabuhan tersimpan.

2. Peraturan Penamaan Kod Model

  Format: KQ2C□□
     KQ2: SMC generasi ke-2 siri pemasangan satu sentuhan
     C: Penutup, palam tiub tekan masuk
     □□: Diameter luar tiub dipadankan (mm)
  Contoh:
     KQ2C04: Sesuai dengan port tekan masuk Φ4mm
     KQ2C06: Sesuai dengan port tekan masuk Φ6mm (saiz paling popular)
     KQ2C08: Sesuai dengan port tekan masuk Φ8mm

3. Ciri-ciri Struktur & Teras

3.1 Reka Bentuk Struktur

      Reka bentuk tolak masuk silinder dengan tiub udara padanan profil, terus dimasukkan ke dalam port satu sentuhan

      Prinsip pengedap: Mampatkan pengedap NBR dalaman dalam pemasangan selepas dimasukkan untuk membentuk pengedap yang boleh dipercayai, tiada alat tambahan diperlukan

      Reka bentuk anti-jatuh: Dikunci dengan kuat oleh rahang keluli tahan karat di dalam port tekan masuk selepas dimasukkan. Tekan kolar pelepas pada pemasangan untuk menanggalkan penutup dengan mudah.

3.2 Kelebihan Utama

     • Pasang dan main: Pemasangan tanpa alat, masukkan terus ke port pengedap, pemasangan & pembongkaran pantas

     • Keserasian penuh: Berfungsi dengan semua port satu sentuhan siri KQ2 termasuk jenis T/L/U/E/UD/UT/VD/VT

     • Prestasi yang boleh dipercayai: Dinilai untuk tekanan kerja sistem penuh, menyokong vakum hingga -100kPa dengan risiko kebocoran sifar

     • Saiz padat: Menjimatkan jejak pemasangan, sesuai untuk kabinet kawalan dan ruang mesin dalaman yang ketat

     • Bahan tahan lasak: Badan plastik kejuruteraan PBT + cincin pengedap NBR, tahan hentaman dan tahan kakisan untuk hayat perkhidmatan yang panjang

4. Senarai Model Standard

5. Spesifikasi Teknikal Am

6. Senario Aplikasi

     • Mentauliahkan pengedap port terpelihara: Tutup port tekan masuk yang tidak digunakan semasa pentauliahan mesin untuk mengelakkan kebocoran udara; sambungkan tiub selepas ujian selesai

     • Penutupan port ganti: Tutup port ganti pada pulau injap dan kelengkapan manifold (KQ2UD/KQ2UT) untuk menyekat habuk dan kebocoran udara yang tidak disengajakan

     • Pengedap litar dilumpuhkan buat sementara waktu: Tutup port litar silinder yang dinyahaktifkan sementara semasa penyelenggaraan peralatan tanpa menjejaskan litar kerja lain

     • Litar vakum anti-kebocoran: Tutup port cawan sedutan yang tidak digunakan pada peralatan vakum untuk mengekalkan tahap vakum yang stabil

7. Nota Penggunaan

     •Semakan keserasian: Pilih saiz port padanan topi dengan ketat. Port Φ6 hanya menerima KQ2C06; saiz yang tidak sepadan menyebabkan kegagalan pengedap atau pemasukan gagal.

     •Sisipan penuh: Tolak penutup sepenuhnya ke dalam port sehingga bunyi klik kedengaran, mengesahkan rahang terkunci untuk pengedap yang boleh dipercayai.

     •Kaedah penyingkiran: Kolar pelepas tekan pada pemasangan sambil menarik penutup keluar. Jangan tarik dengan kuat untuk mengelakkan rahang dalaman rosak.

     • Had keadaan kerja: Tidak sesuai untuk gas menghakis, wap suhu tinggi dan media khas lain, hanya untuk aplikasi pneumatik & vakum standard.

     • Penyelenggaraan & penggantian: Gantikan penutup apabila cincin pengedap sudah tua atau rosak untuk mengelakkan kebocoran udara yang disebabkan oleh pengedap yang gagal.

8. Perbandingan: KQ2C Push-In Cap vs Threaded Plug
