Sambungan Terapung Siri JA / JB / JC / JS

SOLH JA / JB / JC / JS Series Floating Joint | Penyambung Hujung Rod Pneumatik Setara SMC

Jenama: SOLH oleh Richge Technology | Sambungan Terapung Standard SMC, Penggantian Terus

1. Gambaran Keseluruhan Produk

  Sendi terapung bertindak sebagai artikulasi fleksibel antara rod omboh silinder dan beban. Fungsi terasnya adalah untuk menyerap salah jajaran pelekap dan ralat selari. Ia melindungi rod omboh daripada tujahan sisi, mengurangkan lenturan, kehausan yang tidak normal dan risiko kesesakan. Ia adalah aksesori penting standard untuk jentera automasi.

2. Klasifikasi & Perbezaan Empat Siri

3. Spesifikasi Teknikal Am

   Sudut Ayunan: ±5° untuk JA/JB/JS; model JC terpilih sehingga ±10°

   Offset Dibenarkan: 0.5~1 mm (JA); 0.5 mm (JB / JC / JS)

     • Suhu Operasi: -5~+70℃ (standard); -10~+120℃ (keluli tahan karat JS)

     • Saiz Benang: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, dipadankan dengan lubang silinder

     • Tekanan Kerja: ≤1 MPa untuk pneumatik; ≤3.5 MPa untuk versi hidraulik tugas berat

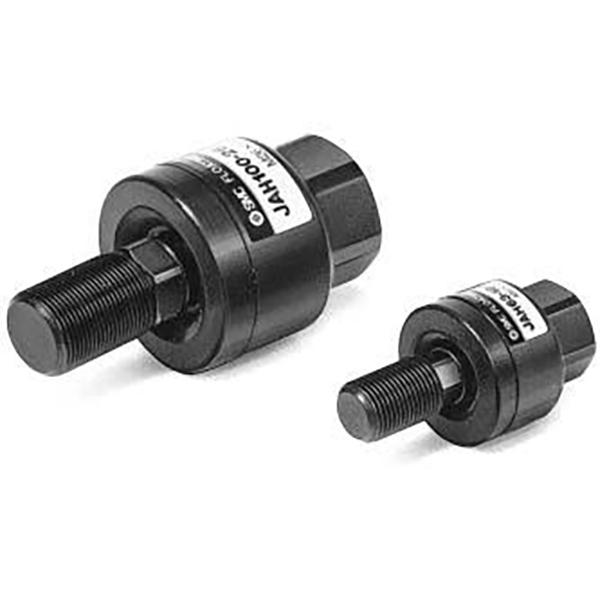

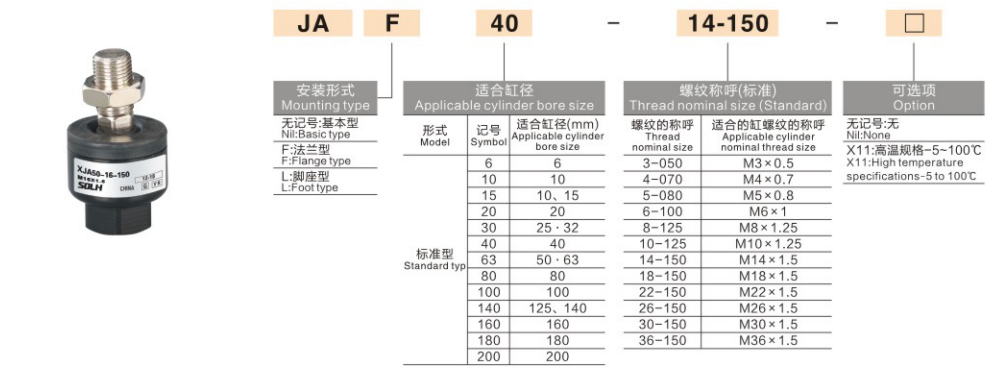

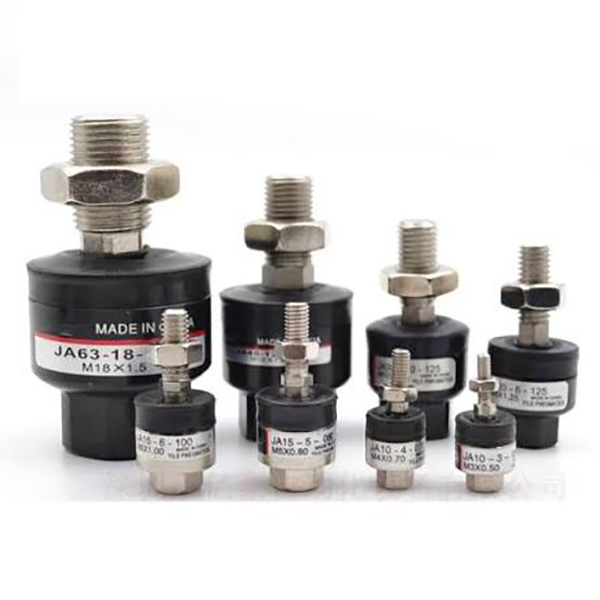

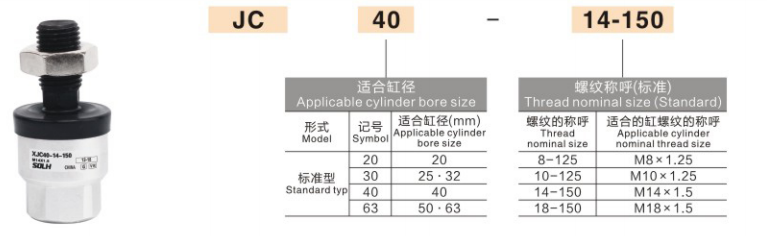

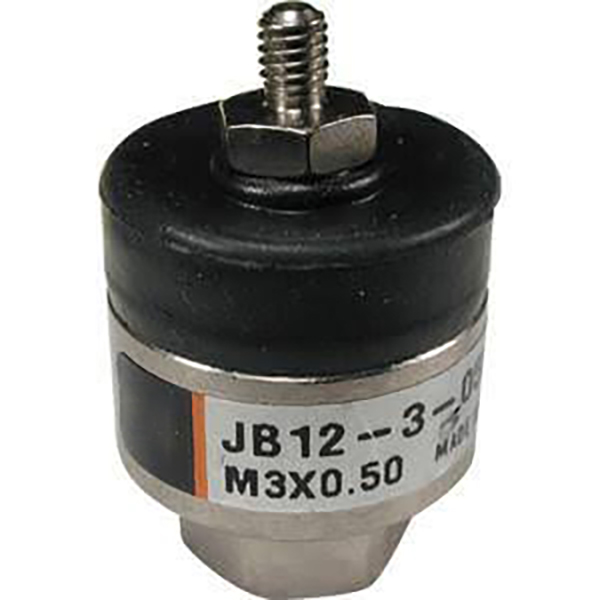

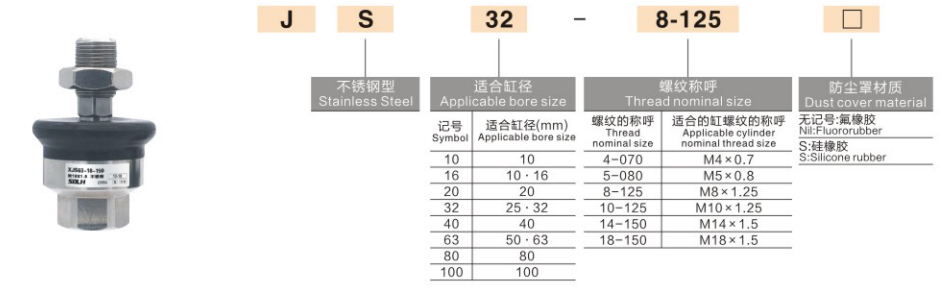

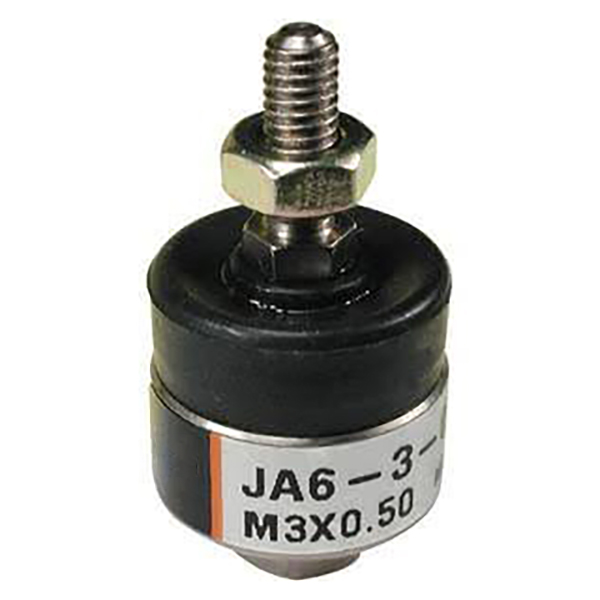

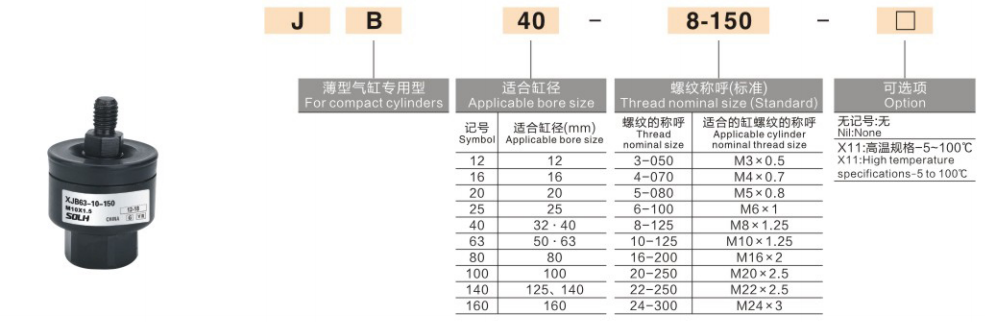

4. Penjelasan & Contoh Kod Model

  Ambil JA20-8-100 / JB16-6-080 sebagai rujukan:
  Awalan JAJB/JC/JS = jenis siri
  Nombor pertama (20/16): lubang silinder dipadankan Φ20 / Φ16
  Nombor kedua (86): benang rod omboh M8×1.25 / M6×1.0
  Akhiran (100080): dimensi pelekap / kod rod, sepadan dengan panjang keseluruhan standard

5. Panduan Pemilihan 3 Langkah

  1. Pilih siri mengikut jenis silinder
     Silinder standard (SC  SI / CP96) → JA, keutamaan umum
     Silinder nipis (CQ2  CDQ2) → JB, ruang padat
     Silinder mikro  susun atur sangat ketat → JC ultra-pendek
     Makanan  persekitaran perubatan / basah / menghakis → keluli tahan karat JS

  2. Padankan saiz benang dan lubang
     Sahkan benang rod omboh (M5  M8 / M10 dsb.) dan lubang silinder. Nota: lubang yang sama dari jenama yang berbeza mungkin mempunyai spesifikasi benang yang berbeza, sentiasa sahkan terhadap lukisan silinder sebenar.

  3. Padankan beban dan keadaan kerja
     Pneumatik standard: siri standard OK
     Beban berat  hidraulik: pilih sambungan terapung tugas berat khusus (bukan JA biasa)
     Balasan frekuensi tinggi: lebih suka versi penutup habuk untuk hayat perkhidmatan yang lebih lama

6. Nota Pemasangan & Operasi

     • Tanggalkan penutup habuk sebelum memasang benang pada rod omboh, pasang semula selepas pemasangan untuk mengelakkan penutupnya hancur.

     • Sapukan sedikit pengunci benang anaerobik pada benang. Pita PTFE adalah dilarang; serpihan boleh menyekat sendi bola.

     • Ikuti tork pengetatan yang ditentukan. Pengetatan berlebihan mengunci sambungan bola dan melumpuhkan fungsi terapung.

     • Ayun secara manual selepas pemasangan untuk mengesahkan pergerakan bebas tanpa melekat.

7. Penyata Gantian SOLH

     Sambungan terapung SOLH JA/JB/JC/JS mengikut sepenuhnya pengekodan model SMC, dimensi dan spesifikasi prestasi. Penggantian drop-in terus untuk bahagian yang diimport, dengan harga yang kompetitif dan masa pendahuluan yang lebih singkat, sesuai untuk pengurangan kos peralatan besar-besaran.
