Suis Tekanan Mekanikal Tiub Buluh Siri IS10

Jenama: SOLH oleh Richge Technology

Kedudukan Produk

     Siri SOLH IS10 ialah suis tekanan mekanikal tiub buluh bukan sentuh (buluh kering), komponen pemantauan tekanan asas untuk litar pneumatik standard. Menampilkan struktur padat yang ringkas dan prestasi kitaran panjang yang sangat boleh dipercayai, ia dipadankan secara meluas dengan pelincir pengawal selia penapis udara FRL tiga unit untuk pengesanan tekanan udara masa nyata dan output isyarat saling kunci.

Prinsip Kerja & Struktur Teras Dalaman

  1. Prinsip Operasi

     -- Udara termampat menolak omboh melawan ketegangan spring, magnet terbina dalam pada omboh bergerak dekat dengan tiub buluh untuk melengkapkan pencetus magnet dan pengaliran litar. Apabila tekanan udara turun di bawah ambang tetapan semula, spring menolak omboh ke belakang, magnet bergerak menjauhi tiub buluh dan litar terputus.

  2. Bahagian Struktur Teras

     -- Omboh dengan magnet kekal bersepadu: Merasakan anjakan tekanan udara

     -- Tiub buluh (suis buluh kering): Penggerak magnet tanpa sentuhan, lelasan sentuhan mekanikal sifar

     -- Skru pelarasan tekanan: Set manual ambang pencetus dengan pemutar skru

     -- Tetingkap tontonan bergraduat mekanikal: Bacaan terus nilai tekanan pratetap dalam unit MPa

Jadual Spesifikasi Teknikal Teras Piawai

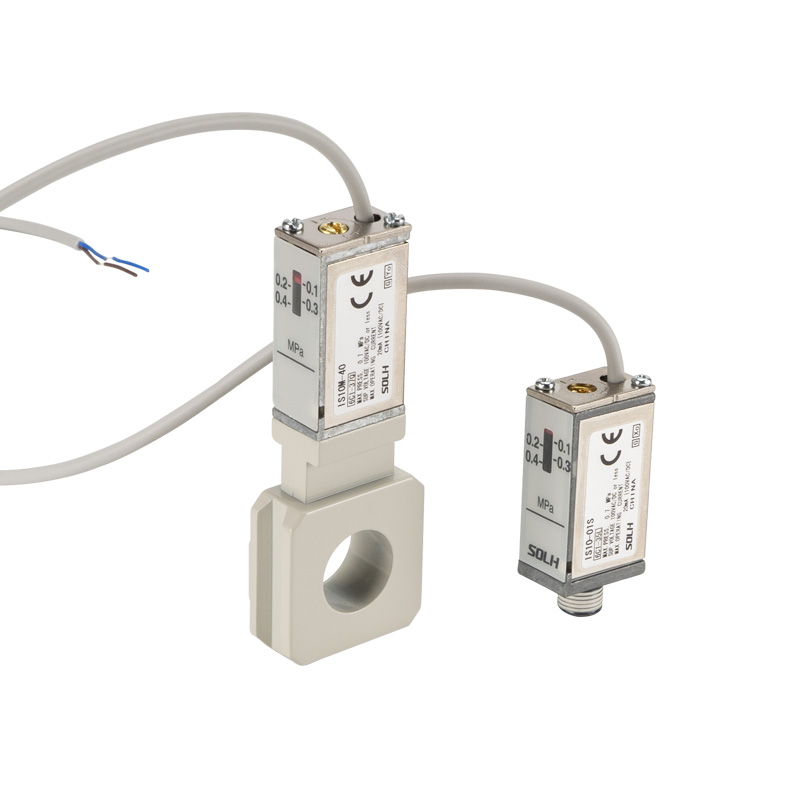

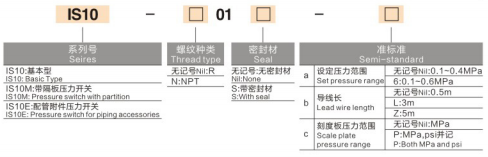

Model Siri Penuh & Dua Gaya Pemasangan

Dua struktur pemasangan arus perdana untuk permintaan susun atur yang berbeza:

  1. Jenis Pemasangan Benang Sebaris (IS10-01S)

     -- Pemasangan skru terus melalui port benang R1/8, serasi dengan silinder tunggal, alur keluar injap solenoid dan unit perkhidmatan udara individu mini.

  2. Jenis Pelekap Pangkalan Manifold (IS10M / IS10E)

     -- IS10M dilengkapi dengan tapak penjepit persegi di sisi, boleh digunting terus ke FRL modular AC standard SMC tiga unit tanpa kelengkapan penyesuai tambahan, menjimatkan ruang pemasangan dalaman kabinet.

Kelebihan Daya Saing Produk Teras

  1. Sifar haus sentuhan mekanikal

     -- Pencetusan buluh magnetik tanpa sentuhan, tiada percikan elektrik pada titik sentuhan; hayat perkhidmatan 5~10 kali lebih lama daripada suis tekanan sentuhan mikro mekanikal tradisional seperti IS3000.

  2. Penentukuran tekanan luar talian yang intuitif

     -- Tingkap skala bergraduat MPa terbina dalam sisi, laraskan skru tetapan dengan pemutar skru; ambang tekanan boleh ditetapkan tanpa bekalan kuasa di tapak.

  3. Keserasian beban AC & DC Universal

     -- Menyokong semua voltan AC/DC di bawah 100V, boleh terus memacu injap solenoid kecil atau menyambungkan terminal input digital PLC tanpa geganti perantaraan.

  4. Reka bentuk padat ringan kecil

     -- 16% lebih ringan dan volum 11% lebih kecil daripada siri IS1000 generasi lama, sangat sesuai dengan susun atur peralatan automatik sempit yang sangat bersepadu.

Memadankan Senario Aplikasi Industri Biasa

  1. Pemantauan & penggera tekanan rendah sumber udara utama

     -- Dipasang di saluran keluar FRL tiga unit; menghantar isyarat penggera saling kunci apabila tekanan bekalan jatuh di bawah 0.4MPa untuk melindungi penggetar pneumatik dan tukul ketukan daripada kerosakan tujahan yang tidak mencukupi.

  2. Pengesahan kedudukan lejang penuh silinder

     -- Apabila silinder memanjang sepenuhnya, tekanan ruang meningkat kepada nilai pratetap untuk mengeluarkan isyarat pencetus untuk saling kunci berurutan tindakan stesen pengeluaran seterusnya.

  3. Perlindungan keselamatan litar penggetar

     -- Monitor masa nyata tekanan udara kerja; potong bekalan kuasa injap ekzos cepat apabila tekanan lebih rendah daripada ambang, elakkan kelesuan penggetar yang disebabkan oleh daya getaran yang lemah.

Ringkasan Satu Ayat

     Suis tekanan tiub buluh bukan sentuh siri SOLH IS10 menawarkan pemasangan benang sebaris dan varian klip-on manifold FRL, dengan julat boleh laras 0.1~0.6MPa, hayat perkhidmatan kitaran panjang 5 juta dan penentukuran tekanan luar talian, sensor pemantauan tekanan udara kompak kos rendah yang ideal untuk silinder, penggetar dan litar pneumatik automasi am.
