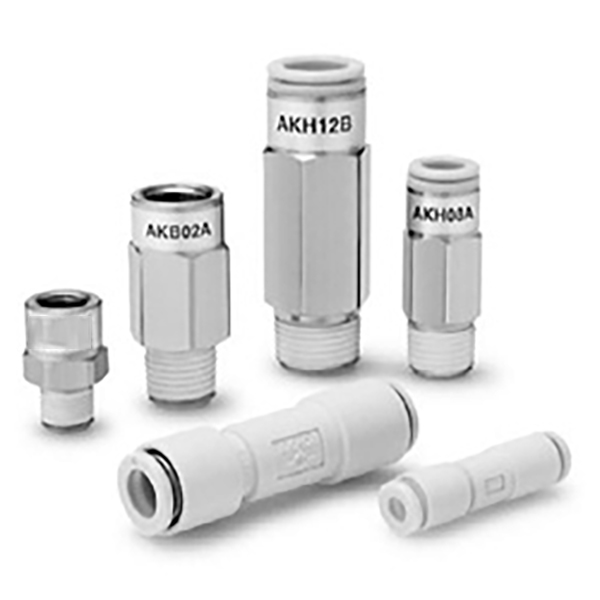

Injap Semak Sambung Pantas Siri AKH / AKB

Injap Semak Sambung Pantas Siri SOLH AKH / AKB (Jenis Lengan)

Jenama: SOLH oleh Richge Technology | Injap Sehala Bersepadu + Pemasangan Tekan Masuk

1. Gambaran Keseluruhan Produk

  Siri AKH / AKB ialah gabungan komponen bersepaduinjap sehala + pemasangan tolak masuk pantas, direka untuk pencegahan aliran balik, pegangan tekanan dan pemotongan vakum dalam litar pneumatik. Saiz padat, pemasangan pantas dan tekanan keretakan ultra-rendah.

  Perbezaan Teras Antara AKH & AKB

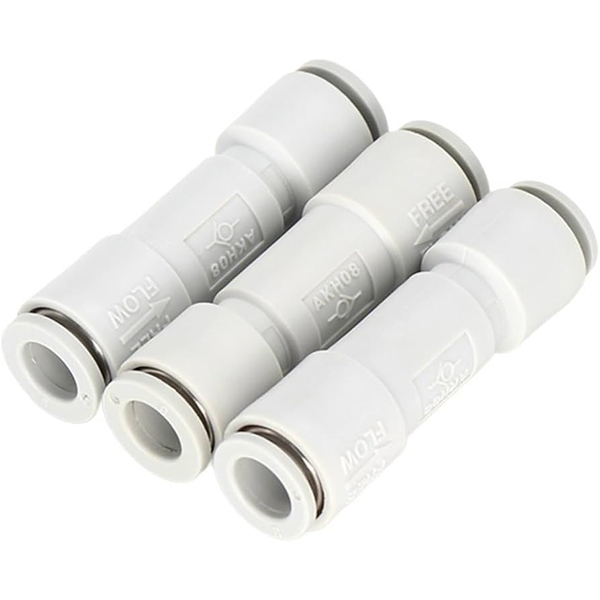

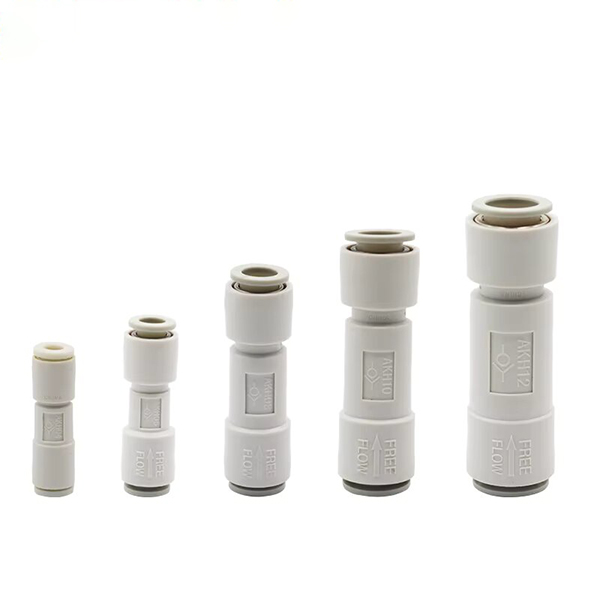

   AKH: Port tekan masuk dua jenis lengan lurus, kedua-dua belah untuk tiub udara (Φ4 ~ Φ12).

   AKB: Satu benang lelaki + satu jenis lengan benang perempuan, untuk anti-aliran balik antara port berulir

• AKB‑A: Arah aliran → Benang lelaki → Benang perempuan

• AKB‑B: Arah aliran → Benang perempuan → Benang lelaki

2. Ciri Teras

  1. Tekanan keretakan ultra-rendah:0.005 MPa (5 kPa), sesuai untuk sistem vakum (-100 kPa ~ 1 MPa)

  2. Kadar aliran tinggi: Luas keratan rentas berkesan yang besar dengan rintangan aliran rendah

  3. Pemasangan pantas tekan masuk: Serasi dengan nilon PU / PA / tiub nilon lembut; "klik" boleh didengar sebaik sahaja tiub terkunci di tempatnya

     • Bahan: Badan injap PBT / aloi zink; loyang bersalut nikel yang sesuai; rahang mencengkam keluli tahan karat SUS304

     • Tekanan kerja maksimum: 1.5 MPa

     • Suhu operasi: -5℃ ~ +60℃ (tiada keadaan aising)

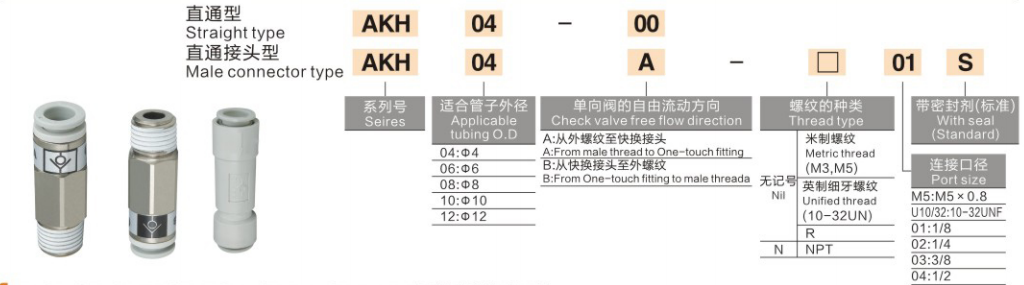

3. Definisi & Contoh Kod Model

 1. AKH (Jenis Tekan Masuk Dwi)

      • AKH06‑00: Siri AKH, tiub Φ6, port tekan masuk dwi (-00 = tiada benang)

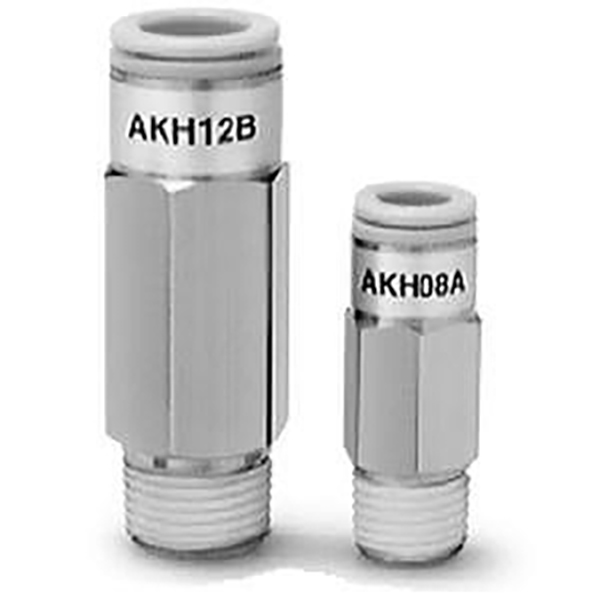

      • AKH08A‑02S: Siri AKH, tiub Φ8, benang lelaki R1/4, pengedap benang pra-pakai S

  2. AKB (Jenis Lengan Berulir)

     • AKB02A‑02S: Siri AKB, benang R1/4, arah aliran Jenis A (lelaki → perempuan), pengedap pra-salutan S

4. Spesifikasi Standard

 1. AKH – Injap Semak Dwi Tekan Masuk

  2. AKB – Injap Semak Lengan Berulir

5. Aplikasi Biasa

     • Pegangan tekanan silinder: Elakkan beban tenggelam atau hanyut

     •. Litar vakum: Elakkan kebocoran vakum (sesuai untuk tekanan retak rendah)

     •. Saling kunci dua pam: Lindungi pam tekanan rendah daripada aliran songsang tekanan tinggi

     • Anti-aliran balik litar cawangan: Pengekalan tekanan bebas untuk berbilang penggerak

6. Perbandingan dengan Injap Semak Lain

     • AKH / AKB: Reka bentuk tekan masuk / lengan pantas bersepadu, pemasangan padat & pantas, sambungan tiub terus

     • AK2000 / AK4000: Jenis paip benang, kapasiti aliran lebih tinggi, tanpa port tekan masuk

     • AKP: Dengan pelepasan tekanan sisa, khusus untuk litar pneumatik keselamatan
